1. Màn hình LED IPS hoạt động như thế nào?

Để hiểu vì sao màn hình LED IPS lại cho chất lượng hiển thị tốt, cần nhìn vào cấu trúc và cách các thành phần bên trong phối hợp với nhau. Khác với suy nghĩ của nhiều người, hình ảnh trên màn hình không phải được “phát ra” trực tiếp từ một lớp duy nhất, mà là kết quả của nhiều lớp vật lý hoạt động đồng thời.

1. Cấu trúc tổng thể của một màn hình LED IPS

Một màn hình LED IPS tiêu chuẩn thường bao gồm các lớp chính xếp chồng lên nhau theo thứ tự từ sau ra trước. Ở phía sau cùng là hệ thống đèn nền LED, đóng vai trò cung cấp ánh sáng trắng đồng đều cho toàn bộ màn hình. Ánh sáng này không mang thông tin hình ảnh, mà chỉ là nguồn sáng nền.

Phía trước lớp đèn nền là lớp tinh thể lỏng sử dụng công nghệ IPS. Đây là “trái tim” của màn hình, nơi quyết định cách ánh sáng được điều khiển để tạo thành hình ảnh. Các tinh thể lỏng trong panel IPS được sắp xếp theo phương ngang và có khả năng xoay trên cùng một mặt phẳng.

Tiếp theo là lớp bộ lọc màu, nơi ánh sáng trắng được chia thành ba thành phần cơ bản là đỏ, xanh lá và xanh dương. Sự kết hợp cường độ của ba màu này tạo nên toàn bộ dải màu mà mắt người nhìn thấy.

Cuối cùng là lớp hiển thị phía trước, nơi hình ảnh hoàn chỉnh được tái tạo và truyền đến mắt người dùng.

Có thể hình dung đơn giản: đèn nền LED cung cấp ánh sáng, IPS điều khiển ánh sáng đó, còn bộ lọc màu “tô màu” để tạo thành hình ảnh cuối cùng.

2. Cơ chế hiển thị hình ảnh

Khi màn hình hoạt động, đèn nền LED sẽ phát sáng liên tục từ phía sau. Ánh sáng này đi xuyên qua lớp tinh thể lỏng IPS. Tại đây, tùy theo tín hiệu điện, các tinh thể lỏng sẽ xoay theo những góc khác nhau để điều chỉnh lượng ánh sáng đi qua.

Sau đó, ánh sáng đi qua bộ lọc màu để tạo thành các điểm ảnh với màu sắc cụ thể. Hàng triệu điểm ảnh như vậy kết hợp lại để tạo nên hình ảnh hoàn chỉnh mà người dùng nhìn thấy.

Điểm quan trọng nằm ở cách IPS điều khiển ánh sáng. Thay vì xoay theo chiều dọc như công nghệ TN, các tinh thể lỏng trong IPS xoay theo phương ngang. Điều này giúp ánh sáng được phân bổ đều hơn khi nhìn từ các góc khác nhau.

3. Vì sao IPS cải thiện chất lượng hiển thị?

Chính cơ chế xoay theo mặt phẳng của tinh thể lỏng là yếu tố tạo nên sự khác biệt của IPS. Khi nhìn màn hình từ các góc lệch, ánh sáng vẫn được giữ ổn định, không bị lệch hướng quá nhiều. Kết quả là màu sắc không bị biến đổi đáng kể.

Điều này giải quyết một nhược điểm lớn của các công nghệ cũ như TN, nơi hình ảnh có thể bị đổi màu hoặc giảm độ sáng rõ rệt khi nhìn từ góc nghiêng.

Ngoài ra, IPS còn giúp tăng độ đồng đều màu sắc trên toàn bộ màn hình. Điều này đặc biệt quan trọng với các màn hình kích thước lớn hoặc khi làm việc với nội dung yêu cầu độ chính xác cao.

2. Ưu điểm thực tế của màn hình LED IPS

Sau khi hiểu về cấu trúc và nguyên lý hoạt động, có thể thấy rõ vì sao màn hình LED IPS lại được ưa chuộng rộng rãi. Những ưu điểm của nó không chỉ nằm trên lý thuyết, mà thể hiện rất rõ trong trải nghiệm sử dụng hằng ngày.

1. Màu sắc trung thực và chính xác

Đây là điểm mạnh lớn nhất của IPS. Nhờ khả năng kiểm soát ánh sáng tốt hơn, màu sắc hiển thị trên IPS có độ chính xác cao và ít bị sai lệch. Điều này đặc biệt quan trọng trong các công việc như thiết kế đồ họa, chỉnh sửa ảnh hoặc video, nơi màu sắc cần phản ánh đúng thực tế.

So với các loại panel khác, IPS luôn được đánh giá cao hơn về độ trung thực màu.

2. Góc nhìn rộng

Một trong những khác biệt dễ nhận thấy nhất khi sử dụng IPS là góc nhìn rộng. Người dùng có thể nhìn màn hình từ nhiều hướng khác nhau mà vẫn giữ được chất lượng hình ảnh ổn định.

So sánh nhanh:

Điều này đặc biệt hữu ích trong các tình huống như làm việc nhóm, thuyết trình hoặc sử dụng màn hình lớn.

3. Trải nghiệm nhìn dễ chịu

IPS mang lại cảm giác nhìn tự nhiên và dễ chịu hơn trong thời gian dài. Do màu sắc ổn định và không bị biến đổi theo góc nhìn, mắt người không phải liên tục “điều chỉnh” để thích nghi.

Điều này giúp giảm mỏi mắt, đặc biệt với những người làm việc nhiều giờ trước màn hình như dân văn phòng, lập trình viên hoặc designer.

4. Cân bằng tốt giữa chất lượng và phổ thông

Một ưu điểm quan trọng khác của IPS là khả năng cân bằng. So với OLED, IPS có chi phí thấp hơn nhưng vẫn đảm bảo chất lượng hiển thị tốt. So với TN, IPS vượt trội về trải nghiệm hình ảnh.

Điều này khiến LED IPS trở thành lựa chọn phổ biến nhất hiện nay, phù hợp với nhiều nhóm người dùng khác nhau, từ cơ bản đến nâng cao.

3. Nhược điểm cần hiểu rõ

Dù có nhiều ưu điểm, màn hình LED IPS không phải là hoàn hảo. Việc hiểu rõ các hạn chế giúp người dùng tránh kỳ vọng sai và lựa chọn phù hợp hơn.

1. Độ tương phản chưa phải tốt nhất

So với VA hoặc OLED, IPS có độ tương phản thấp hơn. Điều này thể hiện rõ nhất ở khả năng hiển thị màu đen. Trên IPS, màu đen thường không đủ sâu, có xu hướng hơi xám trong môi trường tối.

So sánh nhanh:

Điều này có thể ảnh hưởng đến trải nghiệm xem phim hoặc nội dung có nhiều cảnh tối.

2. Giá thành cao hơn TN

Do cấu trúc phức tạp hơn và chất lượng hiển thị tốt hơn, IPS thường có giá cao hơn so với TN. Tuy nhiên, mức chênh lệch này hiện nay không còn quá lớn như trước, do IPS đã trở nên phổ biến hơn.

3. Hiện tượng hở sáng (IPS glow)

Một nhược điểm đặc trưng của IPS là hiện tượng hở sáng, thường thấy ở các góc màn hình khi hiển thị nền tối. Đây không phải lỗi sản xuất mà là đặc điểm công nghệ.

Hiện tượng này:

• Dễ nhận thấy trong phòng tối
• Ít ảnh hưởng khi sử dụng thông thường

Tổng thể, màn hình LED IPS là một giải pháp cân bằng giữa chất lượng hiển thị, chi phí và trải nghiệm sử dụng. Khi hiểu rõ cách nó hoạt động cùng các ưu nhược điểm, người dùng sẽ dễ dàng xác định liệu đây có phải là lựa chọn phù hợp với nhu cầu của mình hay không.

4. So sánh LED IPS với các loại màn hình khác

Sau khi hiểu rõ bản chất của LED IPS, bước tiếp theo là đặt nó vào tương quan với các công nghệ phổ biến khác. Việc so sánh này không nhằm tìm ra “công nghệ tốt nhất”, mà để xác định đâu là lựa chọn phù hợp nhất với từng nhu cầu cụ thể.

1. IPS vs TN

Đây là sự so sánh giữa hai loại panel có định hướng rất khác nhau. TN (Twisted Nematic) được phát triển với mục tiêu tối ưu tốc độ, trong khi IPS tập trung vào chất lượng hình ảnh.

Trong thực tế, TN phù hợp với các game thủ chuyên nghiệp cần tốc độ phản hồi cực nhanh. Tuy nhiên, với đa số người dùng, sự khác biệt về màu sắc và góc nhìn khiến IPS trở thành lựa chọn dễ tiếp cận và dễ sử dụng hơn trong nhiều tình huống.

2. IPS vs VA

VA (Vertical Alignment) là công nghệ nằm giữa IPS và TN, với điểm mạnh tập trung vào độ tương phản.

Nếu IPS phù hợp với công việc cần màu sắc chính xác, thì VA lại phù hợp hơn với nhu cầu giải trí, đặc biệt là xem phim trong môi trường tối. Tuy nhiên, VA có thể gặp hiện tượng bóng mờ trong các cảnh chuyển động nhanh, điều mà IPS xử lý tốt hơn.

3. IPS vs OLED

Đây là so sánh ở cấp độ cao hơn, vì OLED là công nghệ hiển thị hoàn toàn khác so với LCD.

OLED mang lại chất lượng hiển thị vượt trội, đặc biệt về độ tương phản và màu sắc. Tuy nhiên, chi phí cao và một số hạn chế về độ bền khiến IPS vẫn là lựa chọn phổ biến và thực tế hơn với đa số người dùng.

5. Khi nào nên chọn màn hình LED IPS?

Việc lựa chọn màn hình không nên dựa trên thông số đơn lẻ, mà cần gắn với nhu cầu sử dụng thực tế. LED IPS là một giải pháp cân bằng, nhưng không phải lúc nào cũng là lựa chọn tối ưu cho mọi trường hợp.

1. Làm việc văn phòng và học tập

IPS là lựa chọn rất phù hợp cho môi trường làm việc hằng ngày. Màu sắc ổn định và góc nhìn rộng giúp giảm mỏi mắt khi sử dụng trong thời gian dài. Ngoài ra, khả năng hiển thị rõ ràng giúp tăng hiệu quả làm việc, đặc biệt với các tác vụ liên quan đến văn bản và bảng biểu.

2. Thiết kế đồ họa và chỉnh sửa nội dung

Đây là nhóm người dùng nên ưu tiên IPS gần như bắt buộc. Độ chính xác màu sắc giúp đảm bảo sản phẩm hiển thị đúng với thực tế, tránh sai lệch khi xuất file hoặc in ấn. Trong trường hợp yêu cầu cao hơn, người dùng có thể cân nhắc IPS cao cấp hoặc chuyển sang OLED.

3. Lập trình và làm việc dài hạn

Với những người làm việc nhiều giờ liên tục trước màn hình, yếu tố dễ nhìn và ổn định là rất quan trọng. IPS giúp giảm hiện tượng biến màu và hạn chế áp lực lên mắt, từ đó mang lại trải nghiệm thoải mái hơn trong dài hạn.

4. Người dùng phổ thông

Đối với phần lớn người dùng, LED IPS là lựa chọn cân bằng nhất hiện nay. Nó đáp ứng tốt các nhu cầu cơ bản như làm việc, giải trí, xem phim và học tập, trong khi vẫn giữ mức giá hợp lý.

6. Những hiểu lầm phổ biến về màn hình LED IPS

Dù đã phổ biến trên thị trường, màn hình LED IPS vẫn tồn tại nhiều hiểu lầm khiến người dùng đánh giá sai.

Một trong những hiểu lầm phổ biến là cho rằng LED IPS là một công nghệ hoàn toàn mới. Thực tế, đây chỉ là sự kết hợp giữa LCD, đèn nền LED và panel IPS, không phải một bước đột phá độc lập.

Một hiểu lầm khác là IPS luôn tốt nhất trong mọi trường hợp. Trên thực tế, mỗi công nghệ đều có thế mạnh riêng. Nếu ưu tiên tương phản cao, VA có thể phù hợp hơn. Nếu cần tốc độ phản hồi cực nhanh, TN vẫn có lợi thế.

Ngoài ra, nhiều người cho rằng LED quyết định chất lượng hiển thị. Đây là nhận định chưa chính xác. LED chỉ ảnh hưởng đến độ sáng và thiết kế, trong khi chất lượng hình ảnh chủ yếu phụ thuộc vào panel như IPS, VA hay TN.

Có thể bạn quan tâm: Màn hình LED và LCD khác nhau điểm gì?

Kết luận

Màn hình LED IPS không phải là một công nghệ “vượt trội tuyệt đối”, nhưng là một giải pháp cân bằng rất tốt giữa chất lượng hiển thị, độ bền và chi phí. Khi hiểu đúng bản chất, người dùng sẽ nhận ra rằng yếu tố quan trọng nhất không nằm ở tên gọi, mà nằm ở cách công nghệ đó phục vụ nhu cầu thực tế.

Thay vì hỏi “LED hay IPS tốt hơn”, câu hỏi đúng nên là “loại màn hình nào phù hợp với nhu cầu của mình”. Khi trả lời được điều đó, việc lựa chọn sẽ trở nên đơn giản và chính xác hơn rất nhiều.

1. Làm rõ bản chất: “LED” và “IPS” thực sự là gì?

Trước khi đi vào so sánh, điều quan trọng nhất là phải hiểu đúng bản chất của hai khái niệm “LED” và “IPS”. Đây là bước mà rất nhiều người bỏ qua, dẫn đến việc hiểu sai ngay từ đầu và đưa ra quyết định mua không chính xác. Trong thực tế, hai thuật ngữ này không nằm cùng một “cấp độ công nghệ”, nên việc đặt chúng lên bàn cân so sánh trực tiếp là chưa đúng bản chất.

1. “LED” trong màn hình thực chất là gì?

Khi bạn thấy một sản phẩm được quảng cáo là “màn hình LED”, phần lớn mọi người sẽ nghĩ rằng đây là một công nghệ hiển thị hoàn toàn khác biệt. Tuy nhiên, trên thực tế, “LED” trong ngữ cảnh này không phải là công nghệ hiển thị chính, mà chỉ là công nghệ đèn nền.

Cụ thể hơn, đa số màn hình LED hiện nay thực chất vẫn là màn hình LCD, nhưng sử dụng đèn nền LED thay cho công nghệ đèn nền cũ là CCFL.

Điều này có nghĩa:

• Tấm nền hiển thị vẫn là LCD
• LED chỉ đóng vai trò chiếu sáng phía sau để hiển thị hình ảnh

So với CCFL trước đây, đèn nền LED mang lại nhiều cải tiến đáng kể:

• Tiết kiệm điện năng hơn
• Màn hình mỏng hơn
• Độ sáng cao hơn
• Tuổi thọ đèn nền dài hơn

Chính vì những ưu điểm này, công nghệ LED đã gần như thay thế hoàn toàn CCFL trên thị trường hiện nay.

Trong khi đó, “màn hình LED” mà nhiều người đang quan tâm ở đây thường là:

• Màn hình máy tính
• Laptop
• TV
• Các thiết bị hiển thị cá nhân

Nói cách khác:

• LED trong bài toán này là đèn nền của màn hình LCD
• Không phải màn hình LED lắp ghép module ngoài trời hoặc trong nhà

Có thể hiểu một cách đơn giản:

• “Màn hình LED” thực chất là “màn hình LCD dùng đèn nền LED”

Điều này cũng lý giải vì sao gần như tất cả các màn hình điện tử hiện đại đều được gọi là màn hình LED, dù bản chất hiển thị cốt lõi vẫn là công nghệ LCD.

2. “IPS” là gì?

Khác với LED, IPS là một công nghệ thuộc về tấm nền hiển thị, tức là phần trực tiếp tạo ra hình ảnh mà mắt người nhìn thấy.

IPS là viết tắt của In-Plane Switching, một phương pháp sắp xếp và điều khiển các tinh thể lỏng trong màn hình LCD. Cách sắp xếp này giúp cải thiện đáng kể chất lượng hiển thị so với các loại panel truyền thống như TN.

Vai trò của IPS thể hiện rõ ở ba yếu tố quan trọng:

• Góc nhìn: IPS cho phép người dùng nhìn rõ hình ảnh từ nhiều góc khác nhau mà không bị biến màu hoặc giảm độ sáng
• Màu sắc: Màu sắc hiển thị trung thực và chính xác hơn, phù hợp với các công việc yêu cầu độ chuẩn màu cao
• Độ ổn định hình ảnh: Hình ảnh ít bị thay đổi khi thay đổi góc nhìn hoặc môi trường ánh sáng

Nói cách khác, nếu LED quyết định “ánh sáng nền”, thì IPS quyết định “cách hình ảnh được tạo ra”.

Một cách diễn giải dễ hiểu:

• IPS là cách các điểm ảnh vận hành để tạo hình ảnh
• LED là cách màn hình được chiếu sáng

3. Vì sao mọi người dễ nhầm?

Sự nhầm lẫn giữa LED và IPS chủ yếu đến từ cách các nhà sản xuất và nhà bán hàng truyền thông sản phẩm.

Trên thị trường, bạn thường thấy các cách gọi như:

• Màn hình LED
• Màn hình IPS

Điều này khiến nhiều người mặc định rằng đây là hai loại công nghệ khác nhau và có thể so sánh trực tiếp với nhau. Tuy nhiên, đây là một cách gọi mang tính marketing nhiều hơn là kỹ thuật.

Thực tế:

• “LED” chỉ nói về đèn nền
• “IPS” nói về tấm nền

Hai yếu tố này không loại trừ nhau mà kết hợp với nhau trong cùng một sản phẩm.

Một màn hình hiện đại có thể có các cấu hình như:

• LED + IPS (phổ biến nhất hiện nay)
• LED + TN
• LED + VA

Do đó, việc chỉ nhìn vào nhãn “LED” hay “IPS” là chưa đủ để đánh giá chất lượng màn hình.

Một nguyên nhân khác khiến mọi người nhầm lẫn là do thói quen rút gọn thuật ngữ. Khi nói “màn hình LED”, người dùng thường bỏ qua phần “LCD” phía sau, dẫn đến hiểu nhầm rằng LED là một công nghệ hiển thị độc lập.

4. Kết luận cốt lõi cần nắm rõ

Sau khi hiểu rõ bản chất, có một số điểm quan trọng cần ghi nhớ để tránh nhầm lẫn khi lựa chọn màn hình:

• LED và IPS không phải là hai công nghệ cạnh tranh trực tiếp
• LED là công nghệ đèn nền, còn IPS là công nghệ tấm nền
• Một màn hình hoàn chỉnh luôn bao gồm cả hai yếu tố này

Trong thực tế, khi mọi người đặt câu hỏi “so sánh màn hình LED và IPS”, điều họ thực sự muốn biết thường là:

• Màn hình IPS có tốt hơn các loại màn hình thông thường hay không
• Có nên chọn IPS thay vì TN hoặc VA không

Nói cách khác, câu hỏi đúng bản chất nên là:

• So sánh IPS với TN hoặc VA

Chứ không phải:

• So sánh LED với IPS

Việc hiểu đúng điều này sẽ giúp bạn:

• Đọc thông số kỹ thuật chính xác hơn
• Tránh bị ảnh hưởng bởi cách gọi marketing
• Đưa ra quyết định mua phù hợp với nhu cầu thực tế

Đây là nền tảng quan trọng trước khi đi sâu vào các phần so sánh chất lượng hiển thị, trải nghiệm sử dụng và lựa chọn sản phẩm phù hợp.

2. So sánh đúng bản chất: LED, CCFL, Mini LED và OLED

Để hiểu rõ vị trí của LED trong công nghệ màn hình, cần đặt nó vào đúng hệ quy chiếu. LED không phải là tấm nền hiển thị, mà là công nghệ đèn nền. Vì vậy, khi so sánh, cần phân biệt rõ giữa các cấp độ công nghệ: đèn nền và hiển thị tổng thể.

Ở cấp độ đèn nền, so sánh chuẩn nhất là giữa LED và CCFL. Đây là hai thế hệ khác nhau của cùng một vai trò chiếu sáng trong màn hình LCD. CCFL là công nghệ cũ, sử dụng đèn huỳnh quang nên tiêu thụ điện cao, kích thước dày và độ sáng hạn chế. Trong khi đó, LED mang lại nhiều cải tiến rõ rệt như tiết kiệm điện, thiết kế mỏng hơn, độ sáng cao hơn và tuổi thọ tốt hơn. Chính vì vậy, LED đã gần như thay thế hoàn toàn CCFL trên thị trường hiện nay.

Ở cấp độ nâng cấp trong cùng công nghệ LED, Mini LED là bước phát triển đáng chú ý. Điểm khác biệt nằm ở số lượng và cách điều khiển đèn nền. LED thông thường có ít vùng chiếu sáng nên khó kiểm soát độ tương phản chính xác. Trong khi đó, Mini LED sử dụng hàng nghìn đèn nhỏ hơn, cho phép chia nhiều vùng làm mờ (local dimming). Nhờ đó, hình ảnh có độ tương phản tốt hơn, màu đen sâu hơn và tiệm cận chất lượng của OLED trong một số trường hợp.

Ở cấp độ công nghệ hiển thị tổng thể, LED (thực chất là LCD dùng đèn nền LED) thường được so sánh với OLED. Đây là hai hướng tiếp cận hoàn toàn khác nhau. Với LED, màn hình vẫn cần đèn nền phía sau và không thể tắt từng điểm ảnh độc lập. Ngược lại, OLED cho phép mỗi pixel tự phát sáng, nên có thể tắt hoàn toàn để tạo màu đen tuyệt đối. Điều này mang lại độ tương phản vượt trội và trải nghiệm hình ảnh cao cấp hơn.

Tóm lại, LED chỉ là một phần trong hệ thống hiển thị. Khi hiểu rõ nó đang nằm ở cấp độ nào, người dùng sẽ biết cách so sánh đúng và đánh giá chính xác hơn khi lựa chọn màn hình.

3. So sánh đúng bản chất: IPS vs TN vs VA

Sau khi hiểu rõ LED chỉ là đèn nền và IPS là tấm nền, việc so sánh đúng cần tập trung vào các loại panel. Đây mới là yếu tố quyết định trực tiếp đến trải nghiệm hình ảnh mà người dùng nhìn thấy hằng ngày. Ba loại panel phổ biến nhất hiện nay là IPS, TN và VA, mỗi loại có những điểm mạnh và hạn chế riêng.

1. So sánh tổng quan các yếu tố quan trọng

2. Phân tích chi tiết từng yếu tố

Về màu sắc, IPS là lựa chọn vượt trội. Công nghệ này cho phép tái tạo màu chính xác, phù hợp với các công việc yêu cầu độ trung thực cao như thiết kế đồ họa hoặc chỉnh sửa hình ảnh. Trong khi đó, TN thường bị đánh giá thấp do màu sắc nhạt và thiếu chiều sâu. VA nằm ở giữa, hiển thị màu khá tốt nhưng vẫn chưa đạt độ chính xác như IPS.

Về góc nhìn, IPS tiếp tục chiếm ưu thế rõ rệt. Khi nhìn từ các góc lệch, hình ảnh trên IPS gần như không bị thay đổi. Điều này rất quan trọng trong môi trường làm việc nhóm hoặc khi sử dụng màn hình lớn. Ngược lại, TN có góc nhìn hẹp, dễ bị đổi màu khi nhìn nghiêng. VA cải thiện hơn TN nhưng vẫn chưa đạt đến mức ổn định của IPS.

Độ tương phản là điểm mạnh của VA. Công nghệ này cho khả năng hiển thị màu đen sâu, giúp hình ảnh có chiều sâu tốt hơn, đặc biệt khi xem phim. IPS có độ tương phản ở mức trung bình, trong khi TN thường thấp nhất.

Về tốc độ phản hồi, TN vẫn là lựa chọn hàng đầu cho các game thủ chuyên nghiệp, đặc biệt trong các tựa game FPS yêu cầu tốc độ cao. IPS hiện nay đã cải thiện đáng kể và đủ tốt cho phần lớn nhu cầu gaming thông thường. VA có tốc độ phản hồi chậm hơn, đôi khi xuất hiện hiện tượng bóng mờ trong các cảnh chuyển động nhanh.

Cuối cùng là giá thành. TN có chi phí thấp nhất, phù hợp với người dùng cơ bản. VA nằm ở phân khúc trung bình, còn IPS thường có giá cao hơn do mang lại chất lượng hiển thị tốt hơn.

4. Vai trò của LED trong trải nghiệm thực tế

Sau khi hiểu rõ sự khác biệt giữa các loại panel, cần nhìn lại vai trò của LED để có cái nhìn toàn diện hơn. Dù không quyết định trực tiếp đến chất lượng hình ảnh như IPS, TN hay VA, LED vẫn ảnh hưởng đáng kể đến trải nghiệm tổng thể.

1. LED ảnh hưởng đến những yếu tố nào

Đèn nền LED tác động đến một số yếu tố quan trọng như:

• Độ sáng của màn hình
• Mức tiêu thụ điện năng
• Độ mỏng và thiết kế tổng thể của thiết bị

Nhờ sử dụng LED, các màn hình hiện đại có thể đạt độ sáng cao hơn, tiết kiệm điện hơn và có thiết kế mỏng nhẹ hơn so với thế hệ cũ.

2. Các loại đèn nền LED phổ biến

Hiện nay, có hai dạng đèn nền LED chính:

Full-array thường cho chất lượng hiển thị tốt hơn, đặc biệt về độ đồng đều ánh sáng, nhưng đi kèm với chi phí cao hơn.

3. Có nên quá quan tâm đến LED khi chọn màn hình?

Câu trả lời là có, nhưng không nên đặt nó làm yếu tố quyết định chính. Trong hầu hết các trường hợp, loại panel vẫn là yếu tố quan trọng hơn.

Một màn hình IPS sử dụng đèn nền LED cơ bản vẫn mang lại trải nghiệm tốt hơn so với một màn hình TN cao cấp về mặt màu sắc và góc nhìn. Do đó, khi lựa chọn, nên ưu tiên panel trước, sau đó mới cân nhắc đến các yếu tố như đèn nền.

5. So sánh theo nhu cầu sử dụng thực tế

Đây là phần quan trọng nhất đối với người dùng, vì lựa chọn đúng không nằm ở thông số tốt nhất, mà nằm ở việc phù hợp với nhu cầu sử dụng.

1. Dân văn phòng và học tập

Đối với nhu cầu làm việc văn phòng hoặc học tập, IPS là lựa chọn hợp lý nhất. Màn hình IPS giúp hiển thị dễ nhìn, không bị biến màu khi thay đổi góc nhìn, giảm cảm giác mỏi mắt khi sử dụng trong thời gian dài. Đây là yếu tố rất quan trọng với người làm việc nhiều giờ trước màn hình.

2. Thiết kế đồ họa và chỉnh sửa hình ảnh

Trong lĩnh vực thiết kế, IPS gần như là lựa chọn bắt buộc. Độ chính xác màu sắc cao giúp đảm bảo sản phẩm hiển thị đúng với thực tế, tránh sai lệch khi in ấn hoặc xuất bản. TN và VA không đáp ứng tốt yêu cầu này.

3. Gaming

Với gaming, lựa chọn phụ thuộc vào loại game và nhu cầu cá nhân. Game thủ chuyên nghiệp, đặc biệt trong các tựa game bắn súng tốc độ cao, thường ưu tiên TN vì tốc độ phản hồi nhanh. Tuy nhiên, với đa số người chơi phổ thông, IPS hoặc VA vẫn là lựa chọn hợp lý hơn nhờ hình ảnh đẹp và trải nghiệm cân bằng.

4. Xem phim và giải trí

Nếu ưu tiên xem phim, VA là lựa chọn đáng cân nhắc nhờ độ tương phản cao và màu đen sâu. Điều này giúp hình ảnh có chiều sâu hơn, đặc biệt trong các cảnh tối. IPS cũng là lựa chọn tốt nếu người dùng muốn màu sắc tươi và góc nhìn rộng hơn.

5. Người dùng phổ thông

Đối với phần lớn người dùng, lựa chọn cân bằng nhất hiện nay là màn hình sử dụng panel IPS kết hợp với đèn nền LED. Cấu hình này mang lại sự hài hòa giữa chất lượng hiển thị, góc nhìn, độ bền và giá thành.

Thay vì tìm kiếm công nghệ “tốt nhất”, người dùng nên tập trung vào việc chọn đúng cấu hình phù hợp với nhu cầu. Đây mới là yếu tố quyết định trải nghiệm lâu dài và hiệu quả đầu tư.

1. Khái niệm pixel và điểm ảnh LED

Pixel là đơn vị hiển thị nhỏ nhất trên màn hình. Trong công nghệ màn hình LED, mỗi pixel không đơn thuần là một điểm như trên màn hình LCD, mà là một cụm đèn LED có khả năng phát sáng.

Một pixel LED thường bao gồm:

• 3 diode màu cơ bản: đỏ (Red), xanh lá (Green), xanh dương (Blue)
• Hoặc cấu trúc SMD tích hợp cả 3 màu trong cùng một chip

Khi kết hợp các cường độ sáng khác nhau của 3 màu này, pixel có thể hiển thị hàng triệu màu sắc.

Sự khác biệt quan trọng giữa pixel LED và pixel LCD nằm ở cách hiển thị:

• Màn hình LCD sử dụng đèn nền, pixel chỉ đóng vai trò điều tiết ánh sáng
• Màn hình LED phát sáng trực tiếp tại từng pixel

Điều này dẫn đến một số khác biệt thực tế:

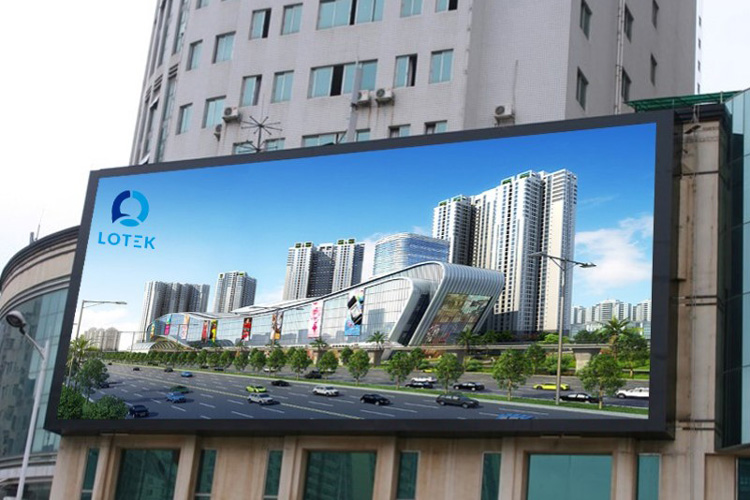

• LED có độ sáng cao hơn nhiều, phù hợp ngoài trời
• Góc nhìn rộng hơn
• Độ tương phản tốt hơn trong môi trường ánh sáng mạnh

Tuy nhiên, pixel LED thường có kích thước lớn hơn pixel LCD, vì vậy việc tính toán mật độ pixel là yếu tố cực kỳ quan trọng để đảm bảo độ nét.

Xem thêm: Cấu tạo và các bộ phận của màn hình LED

2. Pixel pitch (P) – yếu tố cốt lõi

Pixel pitch là thông số kỹ thuật quan trọng nhất khi nói đến màn hình LED.

Định nghĩa đơn giản:

• Pixel pitch là khoảng cách giữa hai tâm điểm ảnh gần nhất, đơn vị tính bằng mm

Ví dụ:

• P2.5 nghĩa là khoảng cách giữa hai pixel là 2.5mm
• P10 nghĩa là khoảng cách là 10mm

Từ thông số này, có thể suy ra mật độ pixel trên mỗi mét vuông. Pixel pitch càng nhỏ, mật độ điểm ảnh càng dày.

Pixel pitch ảnh hưởng trực tiếp đến ba yếu tố mà khách hàng quan tâm nhất:

• Độ nét hiển thị
  Pixel pitch nhỏ cho hình ảnh mịn hơn, chi tiết hơn, đặc biệt khi nhìn gần
• Khoảng cách quan sát tối ưu
  Pixel pitch lớn phù hợp khi người xem đứng xa
  Pixel pitch nhỏ phù hợp khi người xem ở gần
• Chi phí đầu tư
  Pixel pitch càng nhỏ, chi phí càng cao do mật độ LED lớn hơn

Một số khoảng pixel phổ biến trên thị trường:

• P1.2 – P2: dùng trong phòng họp cao cấp, studio
• P2.5 – P4: hội trường, sân khấu
• P5 – P10: quảng cáo ngoài trời

Việc lựa chọn đúng pixel pitch không phải là chọn loại nhỏ nhất, mà là chọn loại phù hợp nhất với khoảng cách nhìn và mục đích sử dụng.

3. Cấu trúc module và ảnh hưởng đến pixel

Khác với TV hay màn hình LCD, màn hình LED được cấu thành từ nhiều module ghép lại.

Mỗi module có các đặc điểm cố định:

• Kích thước vật lý (ví dụ 320x160mm)
• Số lượng pixel theo chiều ngang và dọc
• Loại pixel pitch

Ví dụ:

• Module P2.5 kích thước 320x160mm thường có độ phân giải 128×64 pixel

Điều quan trọng cần hiểu là:

• Pixel của toàn màn hình không được tính trực tiếp từ kích thước tổng
• Mà phải tính từ tổng số pixel của các module ghép lại

Điều này ảnh hưởng trực tiếp đến:

• Thiết kế kích thước màn hình
• Tính toán độ phân giải thực tế
• Khả năng hiển thị nội dung chuẩn tỷ lệ

Nếu không hiểu rõ cấu trúc module, rất dễ xảy ra tình trạng màn hình bị lệch kích thước hoặc không hiển thị đúng nội dung.

Có thể bạn quan tâm: Các kích thước module màn hình LED phổ biến

4. Cách tính pixel màn hình LED module

Đây là phần quan trọng nhất trong toàn bộ quá trình tư vấn và thiết kế. Tại LOTEK, chúng tôi luôn ưu tiên tính toán chính xác ngay từ đầu để đảm bảo khách hàng nhận được hệ thống hiển thị tối ưu.

1. Công thức cơ bản

Cách tính cơ bản dựa trên kích thước tổng thể của màn hình và pixel pitch.

Công thức:

• Số pixel ngang = chiều ngang màn hình (mm) / pixel pitch
• Số pixel dọc = chiều cao màn hình (mm) / pixel pitch
• Tổng độ phân giải = pixel ngang × pixel dọc

Ví dụ:
Một màn hình rộng 4000mm, cao 2000mm, sử dụng P4:

• Pixel ngang = 4000 / 4 = 1000 pixel
• Pixel dọc = 2000 / 4 = 500 pixel
• Tổng độ phân giải = 1000 × 500

Cách này giúp hình dung nhanh, nhưng chưa đủ chính xác khi triển khai thực tế vì không tính đến module.

2. Tính pixel theo module (cách thực tế hơn)

Trong thi công thực tế, màn hình luôn được lắp từ module, nên cách tính chuẩn phải dựa trên module.

Cần xác định:

• Kích thước một module
• Độ phân giải một module

Sau đó áp dụng:

• Tổng pixel ngang = số module ngang × pixel mỗi module theo ngang
• Tổng pixel dọc = số module dọc × pixel mỗi module theo dọc

Ưu điểm của phương pháp này:

• Phù hợp hoàn toàn với thực tế thi công
• Tránh sai số khi kích thước không chia hết
• Đảm bảo tương thích với cabinet và khung lắp đặt

Đây là phương pháp mà các đơn vị chuyên nghiệp luôn sử dụng.

3. Ví dụ thực tế

Ví dụ 1: Màn hình P2.5 trong nhà

Thông số:

• Module: 320x160mm
• Độ phân giải module: 128×64 pixel

Cách lắp:

• 10 module theo chiều ngang
• 5 module theo chiều dọc

Kết quả:

• Pixel ngang = 10 × 128 = 1280 pixel
• Pixel dọc = 5 × 64 = 320 pixel
• Tổng độ phân giải = 1280 × 320

Đây là cấu hình phổ biến cho hội trường hoặc showroom. Nếu bạn đang cân nhắc loại này, có thể tham khảo thêm dòng màn hình LED P2.5 trong nhà tại LOTEK.

Ví dụ 2: Màn hình quảng cáo ngoài trời P10

Với P10:

• Pixel pitch lớn hơn
• Mật độ pixel thấp hơn

Tuy nhiên:

• Kích thước màn hình thường lớn hơn rất nhiều
• Khoảng cách nhìn xa nên vẫn đảm bảo rõ nội dung

So sánh thực tế:

• P2.5 nhìn gần rất nét nhưng chi phí cao
• P10 nhìn xa vẫn rõ, chi phí tối ưu hơn

Đây là lý do không thể chỉ nhìn vào độ phân giải mà phải xét theo bối cảnh sử dụng.

5. Mối quan hệ giữa pixel và các yếu tố quan trọng khác

Sau khi hiểu cách tính pixel, bước tiếp theo quan trọng không kém là hiểu mối liên hệ giữa pixel và các yếu tố thực tế khi sử dụng. Đây là phần mà khách hàng thường bỏ qua, nhưng lại ảnh hưởng trực tiếp đến hiệu quả đầu tư và trải nghiệm hiển thị.

1. Pixel và khoảng cách nhìn

Một trong những nguyên tắc cơ bản trong ngành LED là mối liên hệ giữa pixel pitch và khoảng cách quan sát. Trong thực tế triển khai, các kỹ sư thường sử dụng một quy tắc kinh nghiệm khá đơn giản: khoảng cách nhìn tối thiểu xấp xỉ bằng pixel pitch nhân với 1000.

Điều này có nghĩa là:

• Màn hình P2 phù hợp với khoảng cách xem từ khoảng 2 mét trở lên
• Màn hình P10 phù hợp với khoảng cách từ 10 mét trở lên

Tuy nhiên, đây chỉ là mức tối thiểu để hình ảnh không bị rỗ. Để đạt trải nghiệm tốt, đặc biệt với nội dung chi tiết hoặc chữ nhỏ, khoảng cách thực tế nên lớn hơn mức này.

Trong các dự án thực tế, LOTEK luôn khảo sát không gian trước khi đề xuất cấu hình. Ví dụ, cùng là màn hình trong nhà nhưng:

• Phòng họp nhỏ cần pixel mịn để nhìn gần
• Hội trường lớn có thể sử dụng pixel lớn hơn để tối ưu chi phí

Việc chọn sai pixel so với khoảng cách nhìn là một trong những nguyên nhân phổ biến khiến màn hình bị đánh giá là “không nét” dù thông số không hề thấp.

2. Pixel và độ nét hiển thị

Một nguyên lý dễ hiểu là mật độ pixel càng cao thì hình ảnh càng mịn. Khi pixel pitch nhỏ, các điểm ảnh nằm gần nhau hơn, giúp mắt người khó nhận ra khoảng trống giữa các điểm.

Tuy nhiên, trong thực tế không phải lúc nào pixel nhỏ cũng là lựa chọn tốt nhất. Độ nét chỉ thực sự có ý nghĩa khi phù hợp với khoảng cách quan sát và nội dung hiển thị.

Ví dụ:

• Với màn hình quảng cáo ngoài trời, người xem thường đứng xa, nên việc tăng mật độ pixel không mang lại khác biệt rõ rệt
• Ngược lại, trong phòng họp hoặc showroom, người xem ở gần nên pixel nhỏ là yếu tố quyết định

Một sai lầm phổ biến là khách hàng luôn muốn chọn pixel nhỏ nhất trong khả năng tài chính, nhưng lại không khai thác hết giá trị của nó. Điều này dẫn đến chi phí cao nhưng hiệu quả sử dụng không tương xứng.

3. Pixel và chi phí đầu tư

Pixel pitch có ảnh hưởng trực tiếp đến chi phí. Khi pixel càng nhỏ, số lượng điểm ảnh trên mỗi mét vuông tăng lên rất nhanh, kéo theo chi phí linh kiện, sản xuất và thi công tăng theo.

Có thể hình dung đơn giản:

• P10 có mật độ pixel thấp, chi phí thấp
• P2.5 có mật độ pixel cao gấp nhiều lần, chi phí cũng tăng tương ứng

Tuy nhiên, việc lựa chọn không nên dựa trên tư duy “càng cao càng tốt”, mà nên tối ưu theo nhu cầu thực tế. Một cấu hình phù hợp là cấu hình đáp ứng đủ yêu cầu hiển thị trong bối cảnh sử dụng cụ thể.

Trong tư vấn, LOTEK thường đặt ra bài toán cân bằng giữa ba yếu tố:

• Khoảng cách nhìn
• Mục đích sử dụng
• Ngân sách đầu tư

Từ đó đưa ra phương án tối ưu thay vì phương án đắt nhất.

4. Pixel và nội dung trình chiếu

Một yếu tố rất quan trọng nhưng thường bị bỏ qua là loại nội dung hiển thị. Pixel không chỉ quyết định độ nét tổng thể mà còn ảnh hưởng trực tiếp đến khả năng thể hiện nội dung.

Với các loại nội dung khác nhau, yêu cầu về pixel cũng khác nhau:

• Video độ phân giải cao như Full HD hoặc 4K cần màn hình có đủ số lượng pixel để hiển thị trọn vẹn chi tiết
• Nội dung văn bản, đặc biệt là chữ nhỏ, yêu cầu pixel mịn để tránh bị răng cưa
• Nội dung đơn giản như logo, hình ảnh lớn có thể sử dụng pixel lớn hơn mà vẫn đảm bảo hiệu quả

Nếu không cân nhắc yếu tố này, màn hình có thể gặp tình trạng hiển thị không rõ chữ hoặc không tận dụng được chất lượng video đầu vào.

6. Những yếu tố kỹ thuật nâng cao cần lưu ý

Đối với những khách hàng muốn hiểu sâu hơn hoặc triển khai các dự án lớn, việc nắm được các yếu tố kỹ thuật nâng cao là rất cần thiết. Đây là những yếu tố không thể hiện rõ trên bảng thông số, nhưng lại ảnh hưởng lớn đến chất lượng vận hành.

1. Tỷ lệ khung hình và mapping nội dung

Một vấn đề thường gặp là sự không đồng nhất giữa tỷ lệ nội dung và kích thước thực tế của màn hình LED. Nội dung phổ biến hiện nay thường theo tỷ lệ 16:9, trong khi màn hình LED lại được ghép từ module nên kích thước có thể không đúng chuẩn này.

Nếu không xử lý đúng, nội dung sẽ bị kéo giãn hoặc xuất hiện viền đen. Để tránh tình trạng này, cần tính toán độ phân giải ngay từ đầu sao cho phù hợp với tỷ lệ nội dung, hoặc sử dụng giải pháp mapping để điều chỉnh.

2. Giới hạn của bộ điều khiển

Mỗi hệ thống LED đều sử dụng bộ điều khiển để xử lý tín hiệu hình ảnh. Tuy nhiên, mỗi bộ điều khiển đều có giới hạn về số lượng pixel mà nó có thể quản lý.

Khi màn hình có độ phân giải quá lớn:

• Một controller không đủ khả năng xử lý
• Phải chia thành nhiều vùng và sử dụng nhiều bộ điều khiển

Nếu không tính toán từ đầu, hệ thống có thể gặp lỗi hiển thị hoặc phải thay đổi cấu hình gây phát sinh chi phí.

3. Refresh rate và mật độ pixel

Nhiều người cho rằng chỉ cần pixel cao là đủ để có hình ảnh đẹp. Tuy nhiên, một yếu tố quan trọng khác là tần số quét (refresh rate).

Nếu refresh rate thấp:

• Hình ảnh có thể bị nhấp nháy
• Khi quay video sẽ xuất hiện hiện tượng sọc

Ngay cả khi mật độ pixel cao, nếu refresh rate không đạt tiêu chuẩn, trải nghiệm vẫn bị ảnh hưởng. Điều này đặc biệt quan trọng với sân khấu, sự kiện hoặc các ứng dụng có quay phim.

4. Cabinet và ảnh hưởng đến độ phân giải

Cabinet là khung chứa các module và đóng vai trò quan trọng trong việc đảm bảo độ chính xác khi ghép màn hình.

Một cabinet tiêu chuẩn giúp:

• Các module được ghép khít, không lệch pixel
• Bề mặt màn hình phẳng, không bị cong hoặc gợn
• Đồng bộ ánh sáng và màu sắc trên toàn bộ màn hình

Ngược lại, nếu cabinet không chính xác, dù thông số pixel tốt, hình ảnh vẫn có thể bị sai lệch hoặc mất đồng đều.

Đọc thêm: Hệ thống khung màn hình LED – cấu trúc và đặc điểm

Tổng kết lại, pixel không phải là một thông số độc lập mà luôn liên kết chặt chẽ với nhiều yếu tố khác. Việc hiểu rõ những mối quan hệ này sẽ giúp khách hàng không chỉ chọn đúng cấu hình mà còn đảm bảo hệ thống hoạt động hiệu quả, ổn định và tối ưu chi phí trong dài hạn.

1. Tỷ lệ màn hình LED là gì?

Tỷ lệ màn hình LED là mối quan hệ giữa chiều rộng và chiều cao của màn hình, thường được biểu diễn dưới dạng các con số như 16:9, 4:3 hoặc 21:9. Thông số này không chỉ mang tính hình thức mà quyết định trực tiếp đến cách nội dung hiển thị có đúng chuẩn hay không.

Một số tỷ lệ phổ biến:

• 16:9: chuẩn video hiện đại, dùng nhiều nhất
• 4:3: gần vuông, thường gặp ở nội dung cũ
• 21:9: màn hình siêu rộng, dùng cho sân khấu

Trong thực tế, nhiều khách hàng chỉ quan tâm đến kích thước (bao nhiêu mét vuông) mà bỏ qua tỷ lệ. Tuy nhiên, cùng một diện tích nhưng khác tỷ lệ sẽ cho trải nghiệm rất khác.

Nếu chọn sai tỷ lệ:

• Hình ảnh có thể bị kéo giãn
• Xuất hiện viền đen
• Nội dung không hiển thị đúng bố cục

Vì vậy, tỷ lệ không chỉ là “hình dáng màn hình” mà là yếu tố quyết định chất lượng hiển thị ngay từ đầu.

Tỷ lệ trong màn hình LED khác gì so với TV?

2. Mối liên hệ giữa tỷ lệ và độ phân giải

Một điểm nhiều người hay nhầm là nghĩ tỷ lệ chỉ liên quan đến kích thước vật lý. Thực tế, tỷ lệ còn gắn chặt với độ phân giải.

Độ phân giải được xác định bởi:

• Số pixel theo chiều ngang
• Số pixel theo chiều dọc

Ví dụ:

Trong màn hình LED:

• Độ phân giải không cố định
• Phụ thuộc vào số module và pixel pitch

Điều này dẫn đến một nguyên tắc quan trọng:

• Tỷ lệ vật lý và tỷ lệ pixel phải khớp nhau

Nếu không:

• Hình ảnh sẽ bị co giãn
• Nội dung hiển thị không chuẩn

Vì vậy, khi thiết kế màn hình LED, cần tính đồng thời:

• Kích thước thực tế
• Độ phân giải pixel

Hiểu đúng mối liên hệ này sẽ giúp tránh lỗi rất phổ biến là: màn hình đúng kích thước nhưng hiển thị sai tỷ lệ.

Đọc thêm: Cách tính độ phân giải màn hình LED

3. Các tỷ lệ màn hình LED phổ biến trong thực tế

3.1. Tỷ lệ 16:9 (phổ biến nhất)

Tỷ lệ 16:9 hiện nay được xem là tiêu chuẩn phổ biến nhất trong hầu hết các hệ thống hiển thị, từ TV, video online cho đến các nền tảng quảng cáo kỹ thuật số. Lý do là vì phần lớn nội dung hiện đại đều được sản xuất theo chuẩn này, giúp đảm bảo khả năng tương thích gần như tuyệt đối khi trình chiếu trên màn hình LED.

Trong thực tế, tỷ lệ 16:9 thường được ứng dụng trong các không gian như:

• Hội trường
• Phòng họp
• Sân khấu sự kiện
• Showroom

Đây là những môi trường yêu cầu hiển thị video, hình ảnh hoặc slide trình chiếu với chất lượng ổn định và không bị biến dạng.

Ưu điểm lớn nhất của tỷ lệ này nằm ở khả năng hiển thị nội dung full màn hình mà không cần chỉnh sửa. Người dùng có thể sử dụng trực tiếp các nguồn video phổ biến mà không gặp tình trạng viền đen hoặc kéo giãn hình ảnh.

Ngoài ra, về mặt kỹ thuật:

• Dễ cấu hình hệ thống điều khiển
• Dễ đồng bộ tín hiệu
• Ít phát sinh lỗi hiển thị

Với góc nhìn vận hành lâu dài, 16:9 luôn là lựa chọn an toàn và tối ưu nếu không có yêu cầu đặc biệt. Tỷ lệ này đặc biệt phù hợp với các dòng màn hình LED hội trường và màn hình LED sân khấu sự kiện — nơi nội dung video tiêu chuẩn được phát liên tục trong thời gian dài.

3.2. Tỷ lệ 4:3

Tỷ lệ 4:3 từng là tiêu chuẩn phổ biến trong các thiết bị hiển thị cũ, đặc biệt là máy chiếu và màn hình CRT trước đây. Tuy hiện nay không còn được sử dụng rộng rãi, nhưng trong một số trường hợp cụ thể, tỷ lệ này vẫn có giá trị nhất định.

Các ứng dụng thường gặp:

• Trình chiếu tài liệu cũ (PowerPoint, hệ thống đào tạo)
• Một số phần mềm legacy
• Các hệ thống đã triển khai từ trước

Đặc điểm của tỷ lệ này là hình dạng gần vuông hơn so với 16:9, nên phù hợp với các nội dung thiên về văn bản hoặc biểu đồ.

Tuy nhiên, hạn chế lớn nhất nằm ở khả năng tương thích với nội dung hiện đại. Khi chạy video 16:9 trên màn hình 4:3, thường xảy ra:

• Xuất hiện viền đen phía trên và dưới
• Giảm diện tích hiển thị thực tế

Ngược lại, nếu cố gắng kéo giãn hình ảnh:

• Nội dung bị méo
• Mất tỷ lệ chuẩn
• Giảm trải nghiệm người xem

Do đó, tỷ lệ 4:3 chỉ nên sử dụng khi hệ thống nội dung đã cố định và không có nhu cầu chuyển đổi sang định dạng mới.

3.3. Tỷ lệ dài (ultra wide: 21:9, 32:9)

Các tỷ lệ siêu rộng như 21:9 hoặc 32:9 đang ngày càng được sử dụng nhiều trong các công trình yêu cầu tính thẩm mỹ cao và hiệu ứng thị giác mạnh. Đây là dạng màn hình có chiều ngang lớn hơn đáng kể so với chiều cao, tạo cảm giác không gian rộng và bao phủ tốt hơn.

Trong thực tế, nhóm tỷ lệ này thường xuất hiện ở:

• Sân khấu sự kiện
• Backdrop hội nghị
• Concert, biểu diễn
• Màn hình quảng cáo ngoài trời

Nhờ chiều ngang lớn, màn hình có thể hiển thị nhiều nội dung cùng lúc hoặc tạo hiệu ứng hình ảnh dạng panorama rất ấn tượng.

Ưu điểm nổi bật:

• Tăng tính thẩm mỹ tổng thể
• Tạo hiệu ứng hình ảnh mạnh
• Phù hợp nội dung cinematic

Tuy nhiên, đi kèm với đó là yêu cầu kỹ thuật cao hơn. Nội dung hiển thị thường phải:

• Thiết kế riêng theo tỷ lệ
• Không dùng trực tiếp video 16:9

Nếu không xử lý đúng:

• Xuất hiện viền đen
• Nội dung bị cắt hoặc lệch bố cục

Ngoài ra, hệ thống điều khiển cũng cần cấu hình chính xác để đảm bảo tín hiệu hiển thị đồng bộ trên toàn bộ chiều ngang.

3.4. Tỷ lệ tùy biến (custom)

Trong nhiều công trình thực tế, đặc biệt là các dự án quảng cáo hoặc trang trí, màn hình LED không được thiết kế theo một tỷ lệ chuẩn cố định mà phải điều chỉnh theo không gian lắp đặt. Điều này thường xảy ra khi diện tích tường, vị trí thi công hoặc yêu cầu kiến trúc không cho phép sử dụng các tỷ lệ phổ biến như 16:9 hay 4:3.

Những trường hợp thường áp dụng tỷ lệ tùy biến có thể kể đến như màn hình trong nhà hàng, showroom, trung tâm thương mại hoặc các công trình mang tính nhận diện thương hiệu. Điểm mạnh của phương án này nằm ở khả năng tận dụng tối đa không gian và tạo ra thiết kế khác biệt, mang tính thẩm mỹ cao.

Tuy nhiên, đi kèm với đó là những ràng buộc không nhỏ trong quá trình sử dụng. Nội dung hiển thị trong các hệ thống này thường:

• Không thể dùng trực tiếp từ nguồn có sẵn
• Phải thiết kế riêng theo đúng tỷ lệ màn hình
• Khó tái sử dụng cho các nền tảng khác

Điều này khiến chi phí sản xuất nội dung tăng lên và đòi hỏi đội ngũ vận hành phải có kinh nghiệm hơn. Ngoài ra, việc cấu hình hệ thống cũng phức tạp hơn, đặc biệt khi cần đồng bộ nhiều nguồn tín hiệu khác nhau.

Vì vậy, tỷ lệ tùy biến chỉ thực sự phù hợp khi ưu tiên hàng đầu là yếu tố thẩm mỹ hoặc yêu cầu đặc thù về không gian, còn nếu xét về tính tiện dụng lâu dài thì vẫn nên cân nhắc kỹ.

4. Yếu tố quyết định tỷ lệ màn hình LED

4.1. Nội dung hiển thị

Trong tất cả các yếu tố, nội dung hiển thị luôn là yếu tố quan trọng nhất khi quyết định tỷ lệ màn hình LED. Lý do là vì phần lớn nội dung hiện nay, từ video quảng cáo đến truyền hình hay nền tảng số, đều được sản xuất theo chuẩn 16:9.

Nếu màn hình không cùng tỷ lệ với nội dung, hệ thống sẽ buộc phải xử lý lại hình ảnh theo hai cách: либо giữ nguyên tỷ lệ hoặc kéo giãn để lấp đầy màn hình. Mỗi cách đều có nhược điểm riêng:

• Giữ nguyên tỷ lệ → xuất hiện viền đen
• Kéo giãn hình ảnh → nội dung bị méo

Trong môi trường quảng cáo hoặc sự kiện, việc hiển thị sai tỷ lệ không chỉ ảnh hưởng đến thẩm mỹ mà còn làm giảm hiệu quả truyền tải thông điệp. Người xem có thể cảm thấy hình ảnh không tự nhiên hoặc khó chịu khi theo dõi.

Vì vậy, trước khi thiết kế màn hình, cần xác định rõ nguồn nội dung chính sẽ sử dụng là gì. Nếu nội dung chủ yếu là video tiêu chuẩn, việc chọn đúng tỷ lệ ngay từ đầu sẽ giúp tránh được rất nhiều vấn đề phát sinh trong quá trình vận hành.

4.2. Không gian lắp đặt

Bên cạnh nội dung, không gian lắp đặt là yếu tố thực tế ảnh hưởng rất lớn đến tỷ lệ màn hình. Trong nhiều trường hợp, kích thước màn hình không thể thiết kế tự do mà phải phụ thuộc vào diện tích tường, chiều cao trần hoặc các yếu tố kiến trúc xung quanh.

Một số tình huống thường gặp trong thực tế:

• Tường rộng nhưng trần thấp
• Không gian hẹp nhưng chiều cao lớn
• Vị trí lắp đặt bị giới hạn bởi kết cấu

Những yếu tố này buộc thiết kế phải điều chỉnh để “fit theo không gian”. Tuy nhiên, nếu chỉ chạy theo kích thước thực tế mà bỏ qua tỷ lệ hiển thị, rất dễ dẫn đến tình trạng nội dung bị sai lệch hoặc hiển thị không hiệu quả.

Vì vậy, khi thiết kế cần cân bằng giữa hai yếu tố: tận dụng tối đa không gian và đảm bảo tỷ lệ hiển thị phù hợp. Một giải pháp tốt là giải pháp vừa đáp ứng được yêu cầu kiến trúc, vừa không làm ảnh hưởng đến chất lượng nội dung.

4.3. Kích thước module LED

Một yếu tố mang tính kỹ thuật đặc thù của màn hình LED là kích thước module. Khác với TV có kích thước và tỷ lệ cố định, màn hình LED được ghép từ nhiều module nhỏ với kích thước tiêu chuẩn, ví dụ phổ biến là 320 x 160 mm. Chính đặc điểm này tạo ra một ràng buộc rất rõ ràng trong quá trình thiết kế kích thước tổng thể.

Nguyên tắc bắt buộc là chiều ngang và chiều cao của màn hình phải chia hết cho kích thước module. Nếu không tuân thủ, quá trình thi công sẽ phát sinh nhiều vấn đề như không thể ghép kín màn hình, buộc phải xử lý cắt ghép phức tạp, từ đó ảnh hưởng trực tiếp đến tính thẩm mỹ và độ bền kết cấu.

Cụ thể, khi thiết kế sai từ đầu thường sẽ dẫn đến:

• Màn hình bị hở hoặc lệch module
• Phải chỉnh lại khung hoặc thay đổi kích thước ban đầu
• Tăng chi phí và thời gian thi công

Đây cũng là điểm khác biệt lớn nhất so với TV. Với TV, tỷ lệ đã được cố định sẵn từ nhà sản xuất, còn với màn LED, tỷ lệ muốn đạt được phải thông qua việc tính toán số lượng module theo từng chiều.

Trong thực tế triển khai, kỹ thuật viên luôn phải tính toán song song hai yếu tố: vừa đảm bảo đạt được tỷ lệ mong muốn, vừa đảm bảo có thể thi công đúng theo kích thước module. Nếu không hiểu rõ nguyên tắc này, rất dễ xảy ra tình trạng thiết kế đúng trên bản vẽ nhưng không thể triển khai thực tế hoặc phải chỉnh sửa lại với chi phí khá lớn.

Có thể bạn quan tâm: Các kích thước module màn hình LED phổ biến

4.4. Độ phân giải thực tế

Độ phân giải là yếu tố cuối cùng nhưng lại ảnh hưởng trực tiếp đến cả tỷ lệ hiển thị và chất lượng hình ảnh của màn hình LED. Khác với các thiết bị hiển thị thông thường, độ phân giải của màn LED không phải là một thông số cố định mà được hình thành từ cấu hình thực tế của hệ thống.

Cụ thể, độ phân giải được quyết định bởi ba yếu tố chính:

• Số lượng module theo chiều ngang
• Số lượng module theo chiều dọc
• Pixel pitch của từng module

Từ các thông số này, tổng số pixel của màn hình sẽ được xác định, đồng thời quyết định luôn tỷ lệ hiển thị thực tế. Nếu số pixel không tương ứng với tỷ lệ nội dung, hệ thống sẽ phải xử lý lại hình ảnh, dẫn đến hiện tượng co giãn hoặc hiển thị không đầy đủ.

Trong quá trình sử dụng, thường gặp hai tình huống điển hình:

• Tỷ lệ đúng nhưng độ phân giải thấp → hình ảnh thiếu chi tiết, bị mờ
• Độ phân giải cao nhưng tỷ lệ sai → hình ảnh bị méo hoặc lệch bố cục

Điều này cho thấy chỉ tối ưu một yếu tố là chưa đủ. Một màn hình đạt chuẩn cần đồng thời đảm bảo cả tỷ lệ và độ phân giải phù hợp với nội dung sử dụng.

Vì vậy, trong giai đoạn thiết kế, việc tính toán không chỉ dừng ở kích thước vật lý mà phải đi sâu vào cấu trúc pixel. Đây là bước quan trọng để đảm bảo màn hình vừa hiển thị đúng chuẩn, vừa đạt chất lượng hình ảnh tốt trong điều kiện sử dụng thực tế.

5. Mối quan hệ giữa tỷ lệ màn hình và module LED

5.1. Không thể chọn kích thước tùy ý

Một trong những điểm mà nhiều khách hàng thường hiểu nhầm là cho rằng màn hình LED có thể thiết kế kích thước và tỷ lệ hoàn toàn tự do. Trên thực tế, điều này không đúng do màn hình LED được cấu thành từ các module có kích thước cố định.

Kích thước tổng thể của màn hình luôn phải tuân theo số lượng module theo hai chiều:

• Số module theo chiều ngang
• Số module theo chiều dọc

Chính hai thông số này quyết định trực tiếp tỷ lệ màn hình. Điều đó có nghĩa là bạn không thể “chọn trước” tỷ lệ rồi ép module theo, mà phải tính toán từ module để ra tỷ lệ phù hợp.

Nếu cố tình thiết kế theo kích thước tùy ý, hệ quả thường gặp là không thể ghép kín màn hình hoặc phải xử lý lại kết cấu. Điều này không chỉ ảnh hưởng đến thẩm mỹ mà còn làm giảm độ ổn định trong quá trình vận hành. Vì vậy, trong mọi dự án, việc tính toán tỷ lệ luôn phải bắt đầu từ module chứ không phải ngược lại.

5.2. Ví dụ thực tế

Để dễ hình dung, có thể xét một ví dụ với module phổ biến kích thước 320 x 160 mm, tương ứng với tỷ lệ vật lý là 2:1. Khi ghép các module này lại, tỷ lệ màn hình sẽ phụ thuộc hoàn toàn vào cách bố trí số lượng module theo từng chiều.

Chẳng hạn, nếu ghép theo cấu hình 10 module ngang và 5 module dọc, tổng thể sẽ tạo ra tỷ lệ gần với 16:9, phù hợp với hầu hết nội dung video hiện nay. Ngược lại, nếu ghép 10 module ngang và 4 module dọc, tỷ lệ sẽ trở nên dài hơn bình thường, dễ gây sai lệch khi hiển thị nội dung chuẩn.

Điểm quan trọng ở đây là cùng một loại module, nhưng chỉ cần thay đổi số lượng theo từng chiều là tỷ lệ màn hình đã thay đổi đáng kể. Điều này cho thấy việc thiết kế không thể chỉ dựa trên kích thước vật lý mà phải tính đến cả cấu trúc ghép module để đảm bảo hiển thị đúng chuẩn.

5.3. Bảng minh họa

Bảng dưới đây giúp hình dung rõ hơn mối liên hệ giữa số lượng module và tỷ lệ hiển thị:

Từ bảng này có thể thấy, chỉ những cấu hình gần với 16:9 mới đảm bảo khả năng hiển thị tốt với nội dung phổ biến. Các tỷ lệ còn lại tuy vẫn dùng được nhưng sẽ cần điều chỉnh nội dung hoặc chấp nhận một số hạn chế nhất định.

6. Những lỗi thường gặp khi chọn sai tỷ lệ

6.1. Hình ảnh bị méo

Đây là lỗi phổ biến nhất khi tỷ lệ màn hình không phù hợp với nội dung. Khi hệ thống cố gắng kéo giãn hình ảnh để lấp đầy màn hình, các đối tượng trong video sẽ bị biến dạng, đặc biệt dễ nhận thấy ở khuôn mặt hoặc chữ viết.

Lỗi này thường xảy ra ở các màn hình custom hoặc các công trình không tính toán kỹ từ đầu. Về lâu dài, việc hiển thị sai tỷ lệ sẽ làm giảm đáng kể trải nghiệm người xem.

6.2. Xuất hiện viền đen

Trong trường hợp giữ nguyên tỷ lệ nội dung, phần không gian dư trên màn hình sẽ hiển thị thành viền đen. Điều này khiến diện tích hiển thị thực tế bị thu hẹp và làm giảm hiệu quả truyền tải thông tin.

Với các màn hình lớn, đặc biệt là màn hình quảng cáo, việc xuất hiện viền đen là một sự lãng phí rõ ràng về mặt hình ảnh.

6.3. Phải chỉnh sửa nội dung liên tục

Khi tỷ lệ màn hình không chuẩn, đội ngũ vận hành buộc phải điều chỉnh nội dung cho phù hợp. Việc này có thể bao gồm cắt video, thay đổi bố cục hoặc thiết kế lại từ đầu.

Điều này dẫn đến hai vấn đề lớn:

• Tốn thời gian xử lý
• Giảm tính linh hoạt khi thay đổi nội dung

Trong môi trường cần cập nhật nội dung thường xuyên, đây là một bất lợi rất rõ rệt.

6.4. Lãng phí diện tích hiển thị

Ngoài viền đen, một số trường hợp nội dung không tận dụng hết diện tích màn hình do sai tỷ lệ. Điều này khiến một phần không gian hiển thị bị bỏ trống, làm giảm hiệu quả đầu tư.

Đối với các màn hình kích thước lớn, chi phí cho phần diện tích “không sử dụng” này thực tế là không nhỏ.

Màn hình LED thực tế được ghép từ nhiều thành phần như module, hệ điều khiển, nguồn và khung cơ khí. Mỗi phần đều ảnh hưởng trực tiếp đến khả năng vận hành và chi phí sử dụng về sau.

Dựa trên kinh nghiệm thi công thực tế, LOTEK sẽ giúp quý khách hiểu rõ cấu tạo màn hình LED, từ đó lựa chọn đúng ngay từ đầu và hạn chế rủi ro trong quá trình sử dụng.

1. Tổng quan cấu trúc màn hình LED

Một màn hình LED hoàn chỉnh không phải là một thiết bị nguyên khối như TV, mà được ghép lại từ nhiều lớp và nhiều hệ thống khác nhau. Khi nhìn từ ngoài vào trong, có thể hình dung cấu trúc của một màn hình LED gồm các phần chính sau:

1. Lớp hiển thị (module LED)
2. Hệ thống điều khiển (card điều khiển, IC)
3. Hệ thống nguồn
4. Kết cấu cơ khí (cabinet, khung)
5. Hệ thống tản nhiệt và các thành phần phụ trợ

Trong đó, phần hiển thị là thứ người dùng nhìn thấy trực tiếp, nhưng các lớp phía sau mới là yếu tố quyết định đến độ ổn định và độ bền lâu dài.

Trên thực tế thi công, có nhiều trường hợp màn hình sử dụng module khá tốt nhưng do hệ thống nguồn hoặc tản nhiệt không đảm bảo nên vẫn xuống cấp nhanh hoặc phát sinh lỗi trong quá trình sử dụng. Vì vậy, khi đánh giá một màn hình LED, cần nhìn tổng thể toàn bộ cấu trúc chứ không nên chỉ tập trung vào phần hiển thị.

3. Thành phần quan trọng nhất: Module LED

Trong toàn bộ hệ thống, module LED là phần quan trọng nhất. Đây là nơi trực tiếp tạo ra hình ảnh, màu sắc và trải nghiệm thị giác cho người xem.

3.1. Module LED là gì?

Module LED là các tấm nhỏ được ghép lại với nhau để tạo thành một màn hình lớn. Kích thước phổ biến hiện nay là 320 x 160 mm, tuy nhiên tùy theo dòng sản phẩm có thể có một số kích thước khác.

Mỗi module chứa hàng nghìn điểm ảnh. Khi ghép nhiều module lại, hệ thống sẽ tạo thành một bề mặt hiển thị liền mạch.

Điểm cần hiểu rõ là: chất lượng hiển thị của toàn màn hình phụ thuộc rất lớn vào độ đồng đều giữa các module. Nếu các module không đồng nhất, màn hình sẽ xuất hiện hiện tượng lệch màu hoặc sáng tối không đều.

3.2. Cấu tạo bên trong module LED

Một module LED tiêu chuẩn thường bao gồm các thành phần chính sau:

• Bóng LED (SMD)
• IC driver
• PCB (bảng mạch)
• Socket và cổng kết nối

Mỗi thành phần đều có vai trò riêng, và chỉ cần một phần không đảm bảo chất lượng thì toàn bộ module có thể hoạt động không ổn định.

3.3. Bóng LED (LED chip)

Bóng LED là thành phần trực tiếp phát ra ánh sáng. Trong màn hình LED hiện đại, mỗi điểm ảnh được cấu tạo từ 3 màu cơ bản:

• Đỏ (Red)
• Xanh lá (Green)
• Xanh dương (Blue)

Sự kết hợp của ba màu này tạo ra toàn bộ dải màu hiển thị trên màn hình.

Chất lượng của LED chip ảnh hưởng trực tiếp đến:

• Độ sáng tổng thể của màn hình
• Độ chính xác màu sắc
• Độ đồng đều giữa các điểm ảnh
• Tốc độ suy giảm theo thời gian

Trong thực tế sử dụng, đây là thành phần dễ xuống cấp nhất nếu không được sử dụng linh kiện tốt.

Một số hiện tượng thường gặp khi LED chip kém chất lượng:

• Sau một thời gian ngắn, các module bắt đầu lệch màu
• Màu trắng không còn chuẩn, có thể bị ngả vàng hoặc xanh
• Xuất hiện các điểm chết hoặc điểm sáng bất thường

So sánh đơn giản:

Đây là lý do tại sao hai màn hình nhìn giống nhau lúc mới lắp, nhưng sau một thời gian sử dụng lại có chất lượng rất khác nhau.

3.4. IC driver trên module

IC driver là bộ phận điều khiển dòng điện đi qua từng bóng LED. Có thể hiểu đơn giản đây là “bộ não” giúp các điểm ảnh hoạt động đúng cách.

Vai trò của IC driver bao gồm:

• Điều khiển độ sáng của từng điểm ảnh
• Đồng bộ tín hiệu hiển thị
• Giữ cho hình ảnh ổn định và mượt

Ảnh hưởng thực tế của IC driver rất rõ trong quá trình sử dụng:

• Nếu IC tốt:
  • Hình ảnh ổn định, không bị rung hoặc nhấp nháy
  • Độ sáng đồng đều giữa các vùng
  • Hiển thị video mượt
• Nếu IC kém:
  • Dễ xuất hiện sọc ngang hoặc sọc dọc
  • Có hiện tượng nhấp nháy nhẹ
  • Một số điểm ảnh sáng không ổn định

Ngoài ra, IC driver còn ảnh hưởng đến khả năng quay phim hoặc chụp ảnh màn hình LED. Với các công trình sân khấu, sự kiện, nếu sử dụng IC không tốt sẽ dễ bị hiện tượng flicker khi lên hình camera.

3.5. PCB (bảng mạch)

PCB là nền tảng để gắn toàn bộ LED và IC lên module. Đây là phần ít được chú ý nhưng lại đóng vai trò quan trọng trong độ bền của module.

Chất lượng PCB ảnh hưởng đến:

• Khả năng tản nhiệt
• Độ chắc chắn của kết nối linh kiện
• Độ ổn định trong môi trường nhiệt độ cao

Một PCB tốt sẽ:

• Dẫn nhiệt tốt, giúp giảm nhiệt độ cho LED và IC
• Hạn chế tình trạng bong linh kiện sau thời gian dài
• Giữ cho module hoạt động ổn định

Ngược lại, PCB kém chất lượng có thể gây ra:

• Nóng cục bộ tại một số vị trí
• Dễ bong LED hoặc IC
• Tăng nguy cơ lỗi module

Trong thực tế, nhiều lỗi “chập chờn” hoặc “lúc được lúc không” của module lại xuất phát từ PCB chứ không phải LED hay IC.

3.6. Socket và kết nối

Socket là nơi kết nối module với nguồn và tín hiệu.

Dù là chi tiết nhỏ, nhưng nếu kết nối không tốt có thể gây ra:

• Mất tín hiệu từng module
• Nhấp nháy hoặc mất hình cục bộ
• Khó khăn khi bảo trì, thay thế

Các lỗi dạng “mất hình theo mảng” trong nhiều trường hợp đến từ việc lỏng socket hoặc tiếp xúc kém.

3.7. Các lỗi thường gặp ở module LED trong thực tế

Trong quá trình sử dụng, module LED là phần phát sinh lỗi nhiều nhất. Một số lỗi phổ biến gồm:

• Lệch màu giữa các module: Sau một thời gian sử dụng, các tấm module không còn cùng tông màu. Đây là lỗi thường gặp nhất, nguyên nhân chủ yếu do LED chip không đồng đều hoặc suy giảm không giống nhau.
• Chết điểm ảnh: Một số điểm ảnh không sáng hoặc chỉ hiển thị một màu. Lỗi này thường do LED chip hoặc IC điều khiển điểm ảnh đó.
• Module sáng tối không đều: Một số khu vực sáng hơn hoặc tối hơn so với phần còn lại. Nguyên nhân có thể do nguồn, IC hoặc chất lượng LED.
• Nhấp nháy hoặc chập chờn: Màn hình không ổn định, có hiện tượng nhấp nháy nhẹ. Lỗi này thường liên quan đến IC driver hoặc kết nối tín hiệu.

4. Hệ thống điều khiển (Control System)

Nếu module LED là nơi tạo ra hình ảnh, thì hệ thống điều khiển chính là phần “xử lý và truyền tín hiệu” để hình ảnh đó hiển thị đúng, đủ và ổn định.

Trong thực tế thi công, rất nhiều lỗi hiển thị không đến từ module mà lại xuất phát từ hệ thống điều khiển. Vì vậy, phần này đóng vai trò cực kỳ quan trọng nhưng lại thường bị bỏ qua khi khách hàng lựa chọn.

4.1. Card nhận (Receiving Card)

Card nhận được gắn trực tiếp phía sau các tấm module LED. Nhiệm vụ của nó là nhận tín hiệu hình ảnh từ hệ thống trung tâm, sau đó phân phối lại cho từng module cụ thể.

Có thể hiểu đơn giản:

• Card gửi truyền dữ liệu xuống
• Card nhận chia dữ liệu ra từng vùng hiển thị

Mỗi card nhận sẽ phụ trách một vùng nhất định của màn hình. Tùy vào kích thước màn hình mà số lượng card nhận sẽ nhiều hay ít.

Ảnh hưởng thực tế của card nhận:

• Quyết định độ ổn định của từng khu vực hiển thị
• Nếu một card lỗi, khu vực đó có thể bị mất hình hoặc hiển thị sai

Một số lỗi thường gặp liên quan đến card nhận:

• Mất tín hiệu theo từng mảng (thường là hình chữ nhật rõ ràng)
• Hình ảnh bị nhiễu hoặc sai màu ở một khu vực
• Màn vẫn chạy nhưng một phần không hiển thị

Trong quá trình vận hành, đây là linh kiện có thể thay thế tương đối nhanh, nhưng nếu sử dụng loại kém chất lượng thì tỷ lệ lỗi sẽ cao hơn. Việc nắm rõ các bước test màn hình LED trước khi bàn giao sẽ giúp bạn đánh giá chính xác tình trạng hoạt động của card nhận.

4.2. Card gửi (Sending Card)

Card gửi là thiết bị nằm ở phía đầu vào, thường được kết nối trực tiếp với máy tính hoặc bộ xử lý hình ảnh.

Chức năng chính:

• Nhận tín hiệu từ máy tính (HDMI, DVI…)
• Chuyển đổi sang tín hiệu phù hợp với màn hình LED
• Truyền tín hiệu xuống hệ thống card nhận

Có thể hình dung card gửi giống như “cầu nối” giữa nội dung hiển thị và màn hình LED.

Vai trò thực tế:

• Ảnh hưởng đến độ ổn định tổng thể của toàn màn hình
• Nếu card gửi không ổn định, toàn bộ màn hình có thể bị giật, lag hoặc mất tín hiệu

Các lỗi thường gặp:

• Mất toàn bộ tín hiệu màn hình
• Hình ảnh bị đứng hoặc không cập nhật
• Lỗi đồng bộ giữa các vùng hiển thị

Với các hệ thống lớn, card gửi thường đi kèm phần mềm điều khiển để cấu hình và quản lý màn hình.

4.3. Bộ xử lý hình ảnh (Video Processor)

Đây là thiết bị thường xuất hiện trong các hệ thống chuyên nghiệp như sân khấu, sự kiện, hội trường lớn.

Chức năng chính:

• Chuyển đổi và xử lý tín hiệu đầu vào
• Co giãn (scale) hình ảnh phù hợp với kích thước màn hình
• Chỉnh màu, độ sáng, độ tương phản
• Đồng bộ nhiều nguồn tín hiệu

Trong các công trình đơn giản, màn hình có thể chạy trực tiếp từ máy tính mà không cần bộ xử lý. Tuy nhiên, với các hệ thống lớn hoặc yêu cầu cao, thiết bị này gần như bắt buộc.

Ảnh hưởng thực tế:

• Hình ảnh hiển thị sắc nét hơn, đúng tỷ lệ
• Chuyển cảnh mượt, không bị giật
• Dễ dàng quản lý nhiều nguồn nội dung

So sánh nhanh:

4.4. Dây tín hiệu

Dây tín hiệu là phần kết nối giữa các thành phần trong hệ thống, bao gồm:

• Cáp mạng (LAN) nối giữa card gửi và card nhận
• Cáp flat nối giữa các module

Dù là chi tiết nhỏ nhưng lại ảnh hưởng trực tiếp đến độ ổn định.

Một số lỗi thực tế rất phổ biến:

• Lỏng dây gây mất tín hiệu một vùng
• Dây kém chất lượng gây tín hiệu chập chờn
• Tiếp xúc không tốt gây nhấp nháy hoặc sai dữ liệu

Đây là nguyên nhân của nhiều lỗi “khó đoán” trong thực tế, vì có thể lúc hoạt động bình thường, lúc lại phát sinh lỗi.

5. Hệ thống nguồn (Power System)

Nếu hệ điều khiển là “não”, thì hệ thống nguồn chính là “tim” cung cấp năng lượng cho toàn bộ màn hình LED.

Một hệ thống nguồn không ổn định có thể gây ra rất nhiều vấn đề, từ hiển thị kém đến hỏng linh kiện.

5.1. Nguồn LED (Power Supply)

Nguồn LED có nhiệm vụ chuyển đổi điện từ nguồn điện dân dụng (220V AC) sang điện áp thấp (thường là 5V DC) để cấp cho module.

Đây là thiết bị hoạt động liên tục trong suốt quá trình màn hình vận hành.

Ảnh hưởng thực tế của nguồn:

• Quyết định độ ổn định của độ sáng
• Ảnh hưởng đến tuổi thọ LED và IC
• Liên quan trực tiếp đến độ an toàn hệ thống

Nguồn tốt sẽ:

• Cung cấp điện ổn định
• Ít bị sụt áp
• Hoạt động bền bỉ trong thời gian dài

Nguồn kém chất lượng có thể gây ra:

• Màn hình lúc sáng lúc tối
• Nhấp nháy nhẹ
• Dễ hỏng sau một thời gian ngắn

5.2. Phân bổ nguồn

Trong thực tế, mỗi nguồn sẽ cấp điện cho một hoặc một nhóm module nhất định.

Việc phân bổ nguồn hợp lý giúp:

• Tránh tình trạng quá tải
• Đảm bảo điện áp ổn định cho từng khu vực
• Giảm nguy cơ hỏng hàng loạt

Nếu phân bổ không hợp lý:

• Một nguồn phải tải quá nhiều module
• Dễ nóng và nhanh hỏng
• Có thể kéo theo lỗi của cả cụm màn hình

5.3. Các lỗi thực tế liên quan đến nguồn

Nguồn là một trong những linh kiện dễ phát sinh lỗi trong quá trình sử dụng.

Một số biểu hiện thường gặp:

• Màn hình sáng không đều giữa các vùng
• Một phần màn bị tắt hoàn toàn
• Màn hoạt động chập chờn, lúc có lúc không

Trong nhiều trường hợp, khi một nguồn hỏng, toàn bộ các module liên quan sẽ bị ảnh hưởng, khiến người dùng nhầm tưởng là lỗi lớn.

6. Kết cấu cơ khí: Cabinet và khung màn hình

Ngoài phần điện và hiển thị, kết cấu cơ khí cũng là yếu tố ảnh hưởng trực tiếp đến chất lượng tổng thể của màn hình LED.

6.1. Cabinet là gì?

Cabinet là khung kim loại dùng để chứa các module LED, nguồn, card và toàn bộ hệ thống phía sau.

Các cabinet được ghép lại với nhau để tạo thành màn hình hoàn chỉnh.

Đặc điểm:

• Có thể tháo lắp từng phần
• Thi công linh hoạt theo kích thước yêu cầu

6.2. Vai trò thực tế của cabinet

Cabinet không chỉ là khung đỡ, mà còn có nhiều vai trò quan trọng:

• Giữ cố định module, đảm bảo bề mặt phẳng
• Bảo vệ linh kiện khỏi va đập và môi trường
• Hỗ trợ tản nhiệt cho toàn hệ thống

Nếu cabinet không đảm bảo, dù module tốt cũng khó đạt được chất lượng hiển thị như mong muốn.

6.3. Phân loại cabinet

Hiện nay phổ biến hai loại chính:

Cabinet nhôm đúc thường được sử dụng trong các công trình yêu cầu cao như sân khấu, sự kiện, màn hình cao cấp.

6.4. Ảnh hưởng của cabinet đến chất lượng màn hình

Cabinet ảnh hưởng trực tiếp đến:

• Độ phẳng của màn hình
• Độ khít giữa các module
• Tính thẩm mỹ tổng thể

Nếu cabinet không chuẩn:

• Màn hình có thể bị cong hoặc gợn
• Các khe ghép không đều, nhìn thấy rõ đường nối
• Ảnh hưởng đến trải nghiệm hiển thị

Trong thực tế, nhiều màn hình nhìn “không đẹp” không phải do module, mà do khung cabinet không đạt độ chính xác khi lắp ráp.

7. Hệ thống tản nhiệt và môi trường hoạt động

Trong toàn bộ cấu tạo màn hình LED, hệ thống tản nhiệt là phần thường bị xem nhẹ nhưng lại ảnh hưởng trực tiếp đến độ bền và tuổi thọ của thiết bị.

Trên thực tế, phần lớn các lỗi như xuống màu nhanh, hỏng nguồn, lỗi IC… đều có liên quan đến nhiệt độ vận hành. Nếu nhiệt không được kiểm soát tốt, dù linh kiện ban đầu chất lượng vẫn có thể xuống cấp nhanh.

7.1. Tản nhiệt tự nhiên

Tản nhiệt tự nhiên là cách làm phổ biến nhất, đặc biệt với màn hình LED trong nhà hoặc các hệ thống nhỏ.

Nguyên lý đơn giản:

• Thiết kế cabinet có khe thoáng phía sau
• Không gian lắp đặt đủ rộng để không khí lưu thông
• Không bị bịt kín toàn bộ mặt sau

Yếu tố quan trọng không nằm ở thiết bị, mà nằm ở cách lắp đặt.

Ví dụ thực tế:

• Màn hình lắp sát tường, không có khoảng hở dẫn đến nhiệt tích tụ phía sau
• Lắp trong hốc kín khiến không khí không lưu thông

Trong các trường hợp này, dù không có lỗi ngay lập tức, nhưng sau một thời gian sẽ bắt đầu xuất hiện:

• Module xuống màu nhanh hơn
• Nguồn nóng và dễ hỏng
• IC hoạt động không ổn định

Tản nhiệt tự nhiên hiệu quả khi:

• Không gian thoáng
• Màn hình không quá lớn
• Không chạy ở công suất cao liên tục

7.2. Tản nhiệt cưỡng bức

Với các màn hình lớn, màn ngoài trời hoặc môi trường nhiệt độ cao, tản nhiệt tự nhiên là không đủ. Lúc này cần đến hệ thống tản nhiệt cưỡng bức.

Các giải pháp thường dùng:

• Quạt thông gió gắn trực tiếp vào cabinet
• Hệ thống hút và thổi khí
• Điều hòa (với màn indoor kích thước lớn, phòng kín)

Vai trò của tản nhiệt cưỡng bức:

• Đẩy khí nóng ra ngoài nhanh hơn
• Giữ nhiệt độ bên trong ổn định
• Giảm áp lực lên LED, IC và nguồn

Trong thực tế, màn hình ngoài trời gần như bắt buộc phải có giải pháp tản nhiệt bổ sung, vì:

• Bị nắng chiếu trực tiếp
• Nhiệt độ môi trường cao
• Hoạt động ở độ sáng lớn

Nếu không có hệ thống này, tuổi thọ màn hình sẽ giảm rất nhanh.

7.3. Ảnh hưởng thực tế của nhiệt độ

Nhiệt độ ảnh hưởng trực tiếp đến toàn bộ hệ thống:

• LED chip: giảm độ sáng nhanh hơn, dễ lệch màu
• IC driver: hoạt động không ổn định, dễ lỗi hiển thị
• Nguồn: dễ quá tải và hỏng sớm

Một số biểu hiện dễ nhận thấy khi hệ thống bị nóng:

• Màn hình sáng không đều sau thời gian sử dụng
• Một số khu vực bị tối hơn
• Xuất hiện lỗi chập chờn hoặc nhấp nháy

Đặc biệt, các công trình lắp đặt kín hoặc không tính toán tản nhiệt ngay từ đầu thường gặp tình trạng xuống cấp chỉ sau vài năm.

8. Các thành phần phụ nhưng không thể thiếu

Ngoài các thành phần chính, hệ thống màn hình LED còn có nhiều chi tiết nhỏ. Những phần này ít được chú ý khi lựa chọn, nhưng lại ảnh hưởng trực tiếp đến độ ổn định khi vận hành.

8.1. Dây nguồn và dây tín hiệu

Đây là phần kết nối toàn bộ hệ thống lại với nhau.

Bao gồm:

• Dây cấp điện cho module và nguồn
• Cáp mạng truyền tín hiệu
• Cáp nội bộ (flat cable) giữa các module

Ảnh hưởng thực tế:

• Dây tốt thì tín hiệu ổn định, không bị gián đoạn
• Dây kém thì dễ xảy ra lỗi chập chờn

Các lỗi thường gặp:

• Mất tín hiệu theo từng vùng do lỏng cáp
• Nhấp nháy do tiếp xúc không tốt
• Lúc có hình, lúc không do dây kém chất lượng

Trong nhiều trường hợp, lỗi không nằm ở module hay card mà chỉ đơn giản là do dây kết nối.

8.2. Hệ thống khung treo và giá đỡ

Đây là phần liên quan đến cách lắp đặt màn hình trong thực tế.

Các hình thức phổ biến:

• Treo tường cố định
• Treo khung sân khấu
• Lắp khung độc lập ngoài trời

Vai trò:

• Đảm bảo an toàn cho toàn bộ hệ thống
• Giữ màn hình cố định, không rung lắc
• Hỗ trợ thi công và bảo trì

Nếu khung không chắc chắn:

• Màn có thể bị rung, ảnh hưởng đến kết nối
• Dễ cong vênh, làm hở khe giữa các module
• Tiềm ẩn rủi ro an toàn khi sử dụng lâu dài

8.3. Phụ kiện chống nước (đối với màn outdoor)

Với màn hình ngoài trời, các phụ kiện chống nước là bắt buộc.

Bao gồm:

• Gioăng cao su chống nước tại các điểm ghép
• Keo chống nước cho module và kết nối
• Hộp kỹ thuật bảo vệ nguồn và card

Vai trò:

• Ngăn nước mưa xâm nhập
• Tránh chập điện
• Bảo vệ linh kiện khỏi độ ẩm

Nếu không xử lý chống nước tốt:

• Dễ xảy ra chập cháy
• Hỏng module hàng loạt sau mưa
• Giảm tuổi thọ toàn hệ thống

9. So sánh cấu tạo màn hình LED trong nhà và ngoài trời

Màn hình LED indoor và outdoor có cấu tạo tương tự về nguyên lý, nhưng khác nhau khá nhiều ở thiết kế để phù hợp với môi trường sử dụng.

Điểm cần lưu ý là không thể dùng màn indoor cho ngoài trời, vì:

• Không có chống nước
• Độ sáng không đủ
• Dễ hỏng trong thời gian ngắn

Ngược lại, màn outdoor có thể dùng trong nhà, nhưng thường không tối ưu về chi phí và độ sáng.

Dưới góc độ kỹ thuật và kinh nghiệm thi công thực tế, chúng tôi (LOTEK) sẽ giúp bạn hiểu rõ module màn hình LED là gì, vì sao kích thước module lại quan trọng, và các loại kích thước phổ biến hiện nay trên thị trường.

1. Module màn hình LED là gì?

Module LED là đơn vị cấu thành cơ bản của một màn hình LED. Mỗi module là một bảng mạch hoàn chỉnh, trên đó tích hợp sẵn các thành phần cần thiết để hiển thị hình ảnh, bao gồm:

• Hệ thống điểm ảnh LED (từ vài trăm đến hàng nghìn điểm ảnh)
• IC điều khiển tín hiệu hiển thị
• Mạch cấp nguồn và kết nối dữ liệu

Trong quá trình lắp đặt, nhiều module sẽ được ghép lại với nhau để tạo thành một khối lớn hơn gọi là cabinet. Sau đó, các cabinet tiếp tục được ghép lại để tạo thành màn hình LED hoàn chỉnh theo kích thước mong muốn.

2. Vai trò của kích thước module trong thực tế

Kích thước module không chỉ là một thông số về kích thước vật lý, mà ảnh hưởng trực tiếp đến toàn bộ quá trình từ thiết kế, thi công cho đến vận hành và bảo trì màn hình LED.

Trên thực tế, đây là yếu tố nền tảng quyết định màn hình có “dễ làm – dễ dùng – dễ sửa” hay không.

1. Ảnh hưởng đến thiết kế kích thước màn hình

Khác với màn hình LCD có thể đặt hàng theo kích thước gần như tùy ý, màn hình LED phải được thiết kế dựa trên kích thước module.

Nói cách khác, kích thước tổng thể của màn hình luôn phải là bội số của kích thước module.

Ví dụ:

• Nếu module có chiều dài 320mm thì chiều ngang màn hình phải chia hết cho 320mm
• Nếu không, màn hình sẽ không thể ghép kín hoặc phải xử lý rất phức tạp

Điều này dẫn đến hai hệ quả quan trọng:

• Ảnh hưởng đến tỷ lệ màn hình như 16:9, 4:3
• Ảnh hưởng đến khả năng hiển thị nội dung đúng chuẩn, đặc biệt với video

Nếu không tính toán từ đầu, rất dễ gặp tình trạng màn hình bị lệch tỷ lệ hoặc phải “co kéo” nội dung.

2. Ảnh hưởng đến thi công và lắp đặt

Kích thước module quyết định mức độ tiêu chuẩn hóa của toàn bộ hệ thống.

Với các module phổ biến:

• Việc ghép cabinet nhanh và chính xác hơn
• Ít phát sinh sai lệch trong quá trình lắp đặt
• Dễ đồng bộ giữa các linh kiện và phụ kiện

Ngược lại, với module đặc thù:

• Quy trình thi công phức tạp hơn
• Yêu cầu đội kỹ thuật có kinh nghiệm cao hơn
• Dễ phát sinh lỗi về kích thước, kết nối hoặc đồng bộ

Trong thực tế, sự khác biệt này ảnh hưởng trực tiếp đến tiến độ và độ ổn định của công trình.

3. Ảnh hưởng đến bảo trì và thay thế

Đây là yếu tố thường không được chú ý ở giai đoạn đầu, nhưng lại rất quan trọng khi vận hành lâu dài.

Với module phổ biến:

• Dễ tìm linh kiện thay thế trên thị trường
• Có thể thay nhanh khi xảy ra lỗi
• Chi phí sửa chữa ở mức hợp lý

Với module đặc thù:

• Khó tìm hàng thay thế sau một thời gian
• Có thể phải đặt riêng từ nhà sản xuất
• Thời gian chờ lâu và chi phí cao hơn đáng kể

Trong nhiều trường hợp, việc chọn module không phổ biến có thể khiến chi phí bảo trì tăng mạnh sau vài năm sử dụng.

4. Ảnh hưởng đến chi phí dài hạn

Ở thời điểm lắp đặt ban đầu, sự khác biệt giữa các loại module có thể chưa rõ ràng. Tuy nhiên, sau khoảng 2–3 năm vận hành, tác động sẽ bắt đầu thể hiện rõ.

• Màn hình sử dụng module tiêu chuẩn thường có chi phí bảo trì thấp và ổn định
• Màn hình sử dụng module đặc thù có nguy cơ phát sinh chi phí cao khi cần thay thế linh kiện

Vì vậy, lựa chọn kích thước module không chỉ là quyết định về mặt kỹ thuật, mà còn là quyết định liên quan trực tiếp đến chi phí trong toàn bộ vòng đời sử dụng của màn hình LED.

3. Các kích thước module LED phổ biến trên thị trường

Dựa trên thực tế sản xuất và triển khai từ nhiều hãng, hiện nay có một số kích thước module được sử dụng phổ biến. Mỗi loại có đặc điểm và ứng dụng riêng.

3.1. Module 320 x 160 mm – kích thước phổ biến nhất

Đây là loại module được sử dụng rộng rãi nhất hiện nay và gần như được xem là “chuẩn ngành”.

Phạm vi sử dụng

• Áp dụng cho nhiều loại pixel pitch từ P1.25 đến P10, phổ biến như màn hình LED P2.5 trong nhà
• Dùng được cho cả indoor và outdoor

Đặc điểm kỹ thuật

Dễ ghép thành các kích thước cabinet phổ biến như:

• 640 x 480 mm
• 960 x 960 mm

Tỷ lệ module dạng chữ nhật giúp linh hoạt trong thiết kế màn hình

Ưu điểm thực tế

Trong thực tế, phần lớn các công trình màn hình LED quảng cáo, hội trường, showroom đều sử dụng loại module này.

Có thể bạn quan tâm:
Màn hình LED P4 trong nhà

3.2. Module 250 x 250 mm

Đây là loại module phổ biến trong các hệ thống màn hình outdoor và sân khấu.

Ứng dụng

• Outdoor P2.9 – P4.8
• Màn hình sân khấu, sự kiện

Đặc điểm

Kích thước vuông giúp dễ chia bố cục

Thường đi kèm cabinet tiêu chuẩn:

• 500 x 500 mm
• 1000 x 1000 mm

Ưu điểm

• Dễ lắp ráp theo dạng module vuông
• Phù hợp với các hệ thống cần tháo lắp nhanh (sân khấu, sự kiện lưu động)

Lưu ý

• Ít phổ biến hơn 320 x 160 trong các công trình cố định
• Linh kiện thay thế có thể phụ thuộc vào từng hệ thống

3.3. Module 240 x 240 mm và 192 x 192 mm

Đây là các kích thước ít phổ biến hơn, thường xuất hiện trong một số dòng sản phẩm chuyên biệt.

Đặc điểm

• Kích thước nhỏ gọn
• Thường dùng cho màn hình có yêu cầu đặc biệt

Ứng dụng

• Màn hình fine pitch
• Các dự án cần thiết kế riêng

Nhận định

• Không phải lựa chọn phổ biến cho đa số công trình
• Cần cân nhắc kỹ về khả năng thay thế sau này

3.4. Module 256 x 128 mm và 256 x 256 mm

Đây là các kích thước thường gặp trong một số dòng outdoor hoặc hệ thống theo tiêu chuẩn riêng của nhà sản xuất.

Đặc điểm

• Linh hoạt trong thiết kế cabinet
• Có thể tối ưu theo từng dòng sản phẩm cụ thể

Ứng dụng

• Outdoor
• Các hệ thống đồng bộ theo hãng

Lưu ý

• Phụ thuộc nhiều vào hệ sinh thái của nhà sản xuất
• Khi thay thế cần đúng loại module tương thích

3.5. Các loại module đặc biệt

Bên cạnh các module kích thước tiêu chuẩn, thị trường hiện nay có nhiều loại module LED được thiết kế riêng để phục vụ các yêu cầu hiển thị đặc biệt hoặc không gian kiến trúc phức tạp. Nhóm này thường được gọi chung là module sáng tạo (creative LED module).

Khác với module tiêu chuẩn vốn tối ưu cho tính ổn định và dễ bảo trì, các module đặc biệt được thiết kế để tối ưu về hình dạng và khả năng thích ứng với bề mặt lắp đặt.

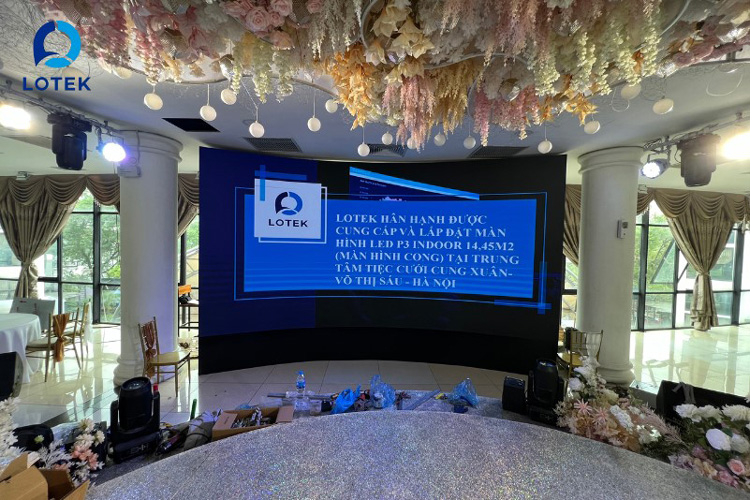

Module cong (curved module)

Đây là loại module được thiết kế để tạo ra bề mặt hiển thị cong theo bán kính nhất định.

Module mềm (flexible module)

Đây là loại module có khả năng uốn cong linh hoạt, thậm chí có thể tạo hình theo nhiều dạng khác nhau.

Module thiết kế riêng theo dự án (custom module)

Đây là loại module được sản xuất riêng cho từng công trình cụ thể.

4. Vì sao kích thước module 320 x 160 mm lại phổ biến nhất?

Trong thực tế thi công và sản xuất màn hình LED, module 320 x 160 mm gần như trở thành một “chuẩn chung” của ngành. Không phải ngẫu nhiên mà kích thước này được sử dụng rộng rãi, mà xuất phát từ sự cân bằng hợp lý giữa sản xuất, thi công và vận hành.

4.1. Tối ưu về sản xuất

Từ góc độ nhà sản xuất, module 320 x 160 mm mang lại nhiều lợi thế:

• Dễ tiêu chuẩn hóa dây chuyền sản xuất
• Tương thích với nhiều loại pixel pitch từ P1.25 đến P10
• Linh kiện (LED, IC, PCB) được chuẩn hóa theo số lượng lớn

Khi sản xuất hàng loạt với một kích thước thống nhất:

• Giá thành module giảm đáng kể
• Nguồn cung ổn định hơn
• Dễ thay thế linh kiện trong suốt vòng đời sản phẩm

Đây là lý do vì sao các hãng lớn đều ưu tiên phát triển dòng module theo kích thước này.

4.2. Tối ưu về thi công và lắp đặt

Ở góc độ triển khai thực tế, kích thước 320 x 160 mm giúp việc thi công trở nên đơn giản và hiệu quả hơn.

Các module có thể dễ dàng ghép thành các kích thước cabinet phổ biến như:

Nhờ cấu trúc này:

• Dễ căn chỉnh khung và đảm bảo độ phẳng
• Giảm sai số trong quá trình lắp đặt
• Tăng tốc độ thi công

Ngoài ra, kích thước module không quá lớn cũng không quá nhỏ, giúp kỹ thuật viên thao tác thuận tiện hơn trong quá trình lắp ráp.

4.3. Tối ưu về bảo trì và vận hành

Một trong những lý do quan trọng khiến module 320 x 160 mm trở thành tiêu chuẩn phổ biến là khả năng bảo trì rất tốt trong thực tế vận hành. Kích thước này tạo ra sự cân bằng hợp lý: không quá lớn nên kỹ thuật viên có thể dễ dàng tháo lắp và thay thế từng module khi xảy ra lỗi, đồng thời cũng không quá nhỏ nên không làm tăng quá nhiều số lượng điểm ghép trên toàn bộ màn hình. Nhờ đó, hệ thống vừa thuận tiện trong bảo trì, vừa giảm thiểu rủi ro phát sinh lỗi kết nối trong quá trình sử dụng lâu dài.

Trong thực tế:

• Khi một khu vực màn hình bị lỗi, chỉ cần thay module tương ứng
• Không ảnh hưởng đến toàn bộ hệ thống

Điều này giúp giảm đáng kể chi phí và thời gian bảo trì. Tham khảo thêm các bước cơ bản để vệ sinh màn hình LED chuẩn nhất và các bước test màn hình LED trước khi bàn giao để đảm bảo hệ thống luôn vận hành ổn định.

5. Kích thước module ảnh hưởng gì đến thiết kế màn hình?

Kích thước module không chỉ là yếu tố kỹ thuật riêng lẻ, mà ảnh hưởng trực tiếp đến cách thiết kế và hiển thị của toàn bộ màn hình.

Màn hình LED phải được thiết kế theo nguyên tắc kích thước tổng thể là bội số của kích thước module. Điều này có nghĩa là toàn bộ chiều ngang và chiều cao của màn hình đều phải chia hết cho kích thước module sử dụng. Ví dụ, với module có chiều ngang 320 mm thì kích thước màn hình sẽ cần tuân theo các mốc như 320, 640, 960 mm… để đảm bảo có thể ghép kín hoàn toàn.

Nếu không tuân thủ nguyên tắc này, quá trình thi công sẽ buộc phải điều chỉnh khung hoặc xử lý cắt ghép, vừa làm giảm tính thẩm mỹ vừa ảnh hưởng đến độ chắc chắn của kết cấu. Vì vậy, ngay từ giai đoạn thiết kế ban đầu cần tính toán chính xác kích thước màn hình, thay vì điều chỉnh sau khi đã triển khai.

5.2. Ảnh hưởng đến tỷ lệ hiển thị

Module 320 x 160 mm có tỷ lệ 2:1. Khi ghép lại:

• Dễ tạo ra các tỷ lệ phổ biến như 16:9
• Phù hợp với nội dung video tiêu chuẩn

Ví dụ: Ghép 8 module theo chiều ngang và 4 module theo chiều dọc sẽ tạo ra tỷ lệ gần với 16:9

Nếu sử dụng module có tỷ lệ khác:

• Có thể khó đạt tỷ lệ chuẩn
• Nội dung hiển thị dễ bị kéo giãn hoặc không cân đối

5.3. Ảnh hưởng đến độ linh hoạt khi thi công

Kích thước module ảnh hưởng trực tiếp đến độ linh hoạt khi thi công màn hình LED. Với module có kích thước nhỏ, việc tùy biến kích thước màn hình sẽ dễ dàng hơn, đặc biệt trong các không gian phức tạp hoặc yêu cầu kích thước không tiêu chuẩn. Tuy nhiên, do số lượng module tăng lên, số điểm kết nối cũng nhiều hơn, từ đó làm tăng nguy cơ phát sinh lỗi trong quá trình vận hành.

Ngược lại, module có kích thước lớn giúp giảm số lượng module cần sử dụng, nhờ đó quá trình thi công diễn ra nhanh hơn và đơn giản hơn. Tuy nhiên, hạn chế là khả năng điều chỉnh kích thước màn hình sẽ kém linh hoạt, khó đáp ứng các không gian đặc thù. Vì vậy, việc lựa chọn kích thước module luôn cần cân nhắc để cân bằng giữa tính linh hoạt trong thiết kế và hiệu quả trong thi công.

6. Mối liên hệ giữa kích thước module và pixel pitch

Một hiểu lầm phổ biến là nhiều người cho rằng module lớn hay nhỏ sẽ quyết định độ nét. Thực tế, hai yếu tố này hoàn toàn khác nhau.

6.1. Cùng kích thước module nhưng độ phân giải khác nhau

Với cùng module 320 x 160 mm, số lượng điểm ảnh sẽ thay đổi tùy theo pixel pitch:

Điều này cho thấy:

• Kích thước module giữ nguyên
• Nhưng mật độ điểm ảnh thay đổi

6.2. Ý nghĩa trong thực tế

Trong thực tế sử dụng, pixel pitch là yếu tố quyết định trực tiếp đến độ nét của màn hình LED. Khi pixel pitch càng nhỏ, mật độ điểm ảnh trên cùng một diện tích càng cao, từ đó hình ảnh hiển thị sẽ sắc nét và mịn hơn, đặc biệt khi nhìn ở khoảng cách gần. Ngược lại, pixel pitch lớn đồng nghĩa với mật độ điểm ảnh thấp hơn, khiến hình ảnh có xu hướng thô và kém chi tiết hơn.

Vì vậy, cần hiểu rõ rằng kích thước module không quyết định độ nét của màn hình, mà pixel pitch mới là yếu tố cốt lõi ảnh hưởng đến chất lượng hiển thị. Nắm được nguyên tắc này sẽ giúp tránh những nhầm lẫn phổ biến khi so sánh các cấu hình màn hình LED trên thị trường.

7. Kích thước module và hệ cabinet

Trong thi công thực tế, module không được lắp trực tiếp thành màn hình, mà phải thông qua cabinet.

7.1. Mối liên hệ giữa module và cabinet

Cabinet là khung kim loại chứa nhiều module. Kích thước cabinet được thiết kế dựa trên kích thước module.

Ví dụ với module 320 x 160 mm:

Cách ghép này đảm bảo:

• Tối ưu không gian lắp đặt
• Giữ được độ phẳng và độ chắc chắn của màn hình

7.2. Ảnh hưởng đến kết cấu và thi công

Kích thước cabinet phụ thuộc trực tiếp vào module, từ đó ảnh hưởng đến toàn bộ kết cấu màn hình.

Cabinet lớn:

• Giảm số lượng khung
• Tăng tốc độ thi công
• Phù hợp màn lớn, cố định

Cabinet nhỏ:

• Linh hoạt hơn khi lắp đặt
• Phù hợp không gian hạn chế
• Dễ vận chuyển và tháo lắp

Tuy nhiên, cabinet nhỏ cũng đồng nghĩa:

• Nhiều điểm ghép hơn
• Tăng yêu cầu về độ chính xác khi lắp đặt

Có những câu hỏi thường gặp như:

“Pixel Pitch là gì và có phải cứ càng nhỏ càng tốt không?”
“Refresh Rate 1920Hz với 3840Hz khác nhau thế nào?”
“Độ sáng cao có luôn tốt hơn không?”
“Thông số nào ảnh hưởng trực tiếp đến độ bền và tuổi thọ?”

Đứng dưới góc độ kỹ thuật và triển khai thực tế, LOTEK sẽ giúp quý khách hàng đọc bảng thông số màn hình LED theo cách đơn giản, dễ hiểu, và quan trọng nhất là biết cái gì thực sự cần quan tâm.

Ví dụ 1 bảng thông số kỹ thuật của màn hình LED P1.538 trong nhà:

1. Tổng hợp nhanh các nhóm thông số màn hình LED

1.1. Nhóm thông số về cấu trúc điểm ảnh

• Pixel Pitch (Khoảng cách điểm ảnh)
• Mật độ điểm ảnh (Pixel Density)
• Cấu tạo LED (1R1G1B)
• Chủng loại LED (SMD, DIP)
• Kích thước module
• Độ phân giải module

1.2. Nhóm thông số về hiển thị hình ảnh

• Độ sáng (Brightness – cd/m²)
• Độ tương phản (Contrast Ratio)
• Độ sâu màu (Bit depth)
• Số màu hiển thị
• Nhiệt độ màu (Color Temperature)
• Góc nhìn (Viewing Angle)

1.3. Nhóm thông số về chuyển động và tín hiệu

• Tần số khung hình (Frame Rate)
• Tần số làm tươi (Refresh Rate)
• Tần số làm tươi quan sát
• Kiểu quét (Scan Mode)

1.4. Nhóm thông số về điện và vận hành

• Điện áp hoạt động
• Công suất tối đa / trung bình
• Nhiệt độ hoạt động
• Độ ẩm hoạt động

1.5. Nhóm thông số về độ bền và độ tin cậy

• Tuổi thọ LED
• Tỷ lệ điểm lỗi
• Tỷ lệ suy giảm
• Chuẩn bảo vệ (IP)

1.6. Nhóm thông số chuyên sâu

• Độ sáng từng chip (R/G/B)
• Bước sóng LED
• Thương hiệu chip LED
• IC driver (loại IC, PWM, constant current)
• Calibration (cân chỉnh màu)

2. Phân tích chi tiết ý nghĩa các thông số quan trọng chính

Khi đi sâu vào bảng thông số màn hình LED, có một nhóm thông số mà nếu hiểu đúng, chúng ta gần như nắm được 70–80% chất lượng thực tế của hệ thống. Đây là những yếu tố không chỉ ảnh hưởng đến hình ảnh hiển thị, mà còn liên quan trực tiếp đến chi phí đầu tư, vận hành và tuổi thọ.

Dưới góc nhìn kỹ thuật triển khai, chúng tôi sẽ phân tích chi tiết từng thông số quan trọng theo cách dễ hiểu và gắn với tình huống sử dụng thực tế.

2.1. Pixel Pitch – yếu tố quyết định độ nét

Đây là thông số đầu tiên và quan trọng nhất khi lựa chọn màn hình LED.

Pixel Pitch là khoảng cách giữa hai điểm ảnh liền kề, đơn vị tính là mm. Ví dụ P2 nghĩa là khoảng cách 2mm, P4 là 4mm.

Ảnh hưởng trực tiếp

• Quyết định độ sắc nét của hình ảnh
• Quyết định khoảng cách nhìn tối ưu
• Ảnh hưởng đến chi phí đầu tư (P càng nhỏ thì giá càng cao)

Nguyên tắc lựa chọn

• Pixel Pitch càng nhỏ: hình ảnh càng mịn khi nhìn gần
• Pixel Pitch càng lớn: phù hợp với khoảng cách nhìn xa

Liên hệ thực tế

Một sai lầm phổ biến là chọn Pixel Pitch quá nhỏ so với nhu cầu, dẫn đến chi phí tăng nhưng hiệu quả không khác biệt đáng kể.

Ngược lại, nếu chọn quá lớn, khi nhìn gần sẽ thấy rõ điểm ảnh, gây cảm giác “rỗ” và giảm chất lượng hiển thị.

Có thể bạn quan tâm:
Các tiêu chí đánh giá chất lượng màn hình LED

2.2. Độ sáng (Brightness)

Độ sáng được đo bằng đơn vị cd/m² (nits), là khả năng phát sáng của màn hình.

Vai trò thực tế

• Quyết định khả năng nhìn rõ trong môi trường có ánh sáng
• Ảnh hưởng trực tiếp đến trải nghiệm người xem

Mức độ phù hợp theo môi trường

Những hiểu lầm thường gặp

Nhiều khách hàng cho rằng độ sáng càng cao thì càng tốt. Thực tế không phải vậy.

• Indoor nếu quá sáng sẽ gây chói, khó chịu
• Độ sáng cao đồng nghĩa với nhiệt cao hơn
• Nhiệt cao gây giảm tuổi thọ LED và nguồn

Vì vậy, điều quan trọng không phải là chọn độ sáng cao nhất, mà là chọn đúng mức phù hợp với môi trường sử dụng.

2.3. Tần số làm tươi (Refresh Rate)

Đây là thông số cực kỳ quan trọng nhưng thường bị đánh giá thấp.

Refresh Rate là số lần màn hình làm mới hình ảnh trong 1 giây (Hz).

Ảnh hưởng trực tiếp

• Độ mượt của hình ảnh
• Khả năng quay video, livestream
• Hiện tượng nhấp nháy (flicker)

Phân loại thực tế

Ứng dụng thực tế

• Màn hình sân khấu, sự kiện, studio: nên chọn ≥3840 Hz
• Màn hình quảng cáo thông thường: 1920 – 3840 Hz là đủ

Nếu bỏ qua thông số này, rất dễ gặp tình trạng:

• Màn hình nhìn bình thường bằng mắt
• Nhưng khi quay camera lại bị sọc hoặc nhấp nháy

Tham khảo thêm:
Quy trình test màn hình LED trước bàn giao

2.4. Độ tương phản (Contrast)

Độ tương phản là sự chênh lệch giữa vùng sáng nhất và tối nhất của màn hình.

Ảnh hưởng thực tế

• Tạo độ sâu cho hình ảnh
• Làm nội dung nổi bật hơn
• Cải thiện khả năng hiển thị trong môi trường ánh sáng phức tạp

Ví dụ:

• Màn hình có tương phản thấp thì hình ảnh “bệt”, thiếu chiều sâu
• Màn hình tương phản cao giúp hình ảnh rõ khối, nổi bật

Thông số này đặc biệt quan trọng với:

• Nội dung quảng cáo
• Video, hình ảnh động
• Sân khấu, trình chiếu

2.5. Kiểu quét (Scan Mode)

Đây là thông số mang tính kỹ thuật nhưng ảnh hưởng trực tiếp đến chất lượng hiển thị.

Ví dụ: 1/8 scan, 1/16 scan, 1/32 scan

Nguyên lý

• LED không sáng liên tục 100% mà được quét theo chu kỳ
• Scan Mode thể hiện số dòng được cấp sáng cùng lúc

Ảnh hưởng thực tế

Lưu ý quan trọng

• Pixel Pitch nhỏ thường đi kèm scan cao
• Scan cao nếu không đi kèm IC tốt thì dễ nhấp nháy

Vì vậy, không thể đánh giá Scan Mode riêng lẻ, mà phải đi cùng chất lượng IC driver.

2.6. Góc nhìn (Viewing Angle)

Góc nhìn là phạm vi mà người xem vẫn có thể nhìn rõ nội dung mà không bị biến màu hoặc giảm chất lượng.
Thông số phổ biến

• 140° – 170°

Ý nghĩa thực tế

• Góc nhìn rộng: phù hợp không gian đông người
• Góc nhìn hẹp: chỉ phù hợp xem trực diện

Ứng dụng

• Sân khấu, hội trường: cần góc nhìn rộng
• Màn hình quảng cáo ngoài trời: vẫn cần góc rộng để tiếp cận nhiều người

Nếu góc nhìn kém:

• Người đứng lệch sẽ thấy màu bị sai
• Hình ảnh bị tối hoặc biến dạng

2.7. Công suất tiêu thụ

Công suất tiêu thụ không chỉ đơn thuần là “tốn điện bao nhiêu”, mà còn liên quan trực tiếp đến thiết kế hệ thống điện, khả năng tản nhiệt và độ bền tổng thể của màn hình.

Các loại công suất cần phân biệt rõ

Công suất tối đa (Max Power)

• Là mức tiêu thụ khi màn hình chạy 100% độ sáng, hiển thị toàn màu trắng
• Đây là tình huống “nặng nhất” về điện năng và nhiệt

Công suất trung bình (Average Power)

• Là mức tiêu thụ trong điều kiện vận hành thực tế
• Thường chỉ bằng khoảng 30% – 60% công suất tối đa

Ví dụ thực tế:

• Một màn hình có công suất max 800W/m²
• Công suất trung bình thực tế chỉ khoảng 300 – 500W/m²

Ý nghĩa thực tế

Lưu ý

• Không nên chỉ nhìn công suất tối đa
• Cần xem công suất trung bình trong điều kiện vận hành thực tế

Một hệ thống tối ưu sẽ cân bằng giữa:

• Độ sáng
• Hiệu năng
• Mức tiêu thụ điện

2.8. Chuẩn bảo vệ (IP)

Chuẩn IP (Ingress Protection) là thông số thể hiện khả năng chống bụi và chống nước của thiết bị. Với màn hình LED, đây là yếu tố cực kỳ quan trọng, đặc biệt trong điều kiện môi trường tại Việt Nam (nắng nóng, mưa nhiều, độ ẩm cao).

Cách hiểu đúng về chỉ số IP

Chuẩn IP gồm 2 chữ số:

• Số thứ nhất: khả năng chống bụi
• Số thứ hai: khả năng chống nước

Ví dụ:

IP65

• 6: chống bụi hoàn toàn
• 5: chịu được tia nước áp lực

IP43

• 4: chống vật thể nhỏ
• 3: chống nước nhẹ (mưa nhỏ, không trực tiếp)

Phân loại phổ biến

3. Các thông số phụ nhưng vẫn cần hiểu

3.1. Độ sâu màu và số màu hiển thị

Đây là thông số liên quan đến khả năng hiển thị màu sắc mượt mà.

• Độ sâu màu phổ biến: 14 bit, 16 bit, 18 bit
• Số màu hiển thị: từ 16,7 triệu đến hàng tỷ màu

Ý nghĩa thực tế

• Độ sâu màu càng cao thì chuyển màu càng mượt
• Giảm hiện tượng “banding” (chuyển màu bị bậc thang)

Khi nào cần quan tâm?

• Trình chiếu video chất lượng cao
• Sân khấu, studio, quảng cáo cao cấp

Nếu chỉ hiển thị nội dung đơn giản (text, hình tĩnh), sự khác biệt này không quá rõ ràng.

3.2. Nhiệt độ màu (Color Temperature)

Được đo bằng Kelvin (K), thể hiện “tông màu” tổng thể của màn hình.

• 2800K – 4000K: ánh vàng (ấm)
• 5000K – 6500K: trung tính
• 7000K – 10000K: ánh xanh (lạnh)

Ứng dụng thực tế

Lưu ý

• Không có “chuẩn đúng tuyệt đối”
• Quan trọng là phù hợp với nội dung và không gian

3.3. Mật độ điểm ảnh (Pixel Density)

• Số điểm ảnh trên mỗi m²

Thực chất, đây là thông số “hệ quả” của Pixel Pitch:

• Pitch càng nhỏ thì mật độ càng cao

Ý nghĩa

• Dùng để so sánh mức độ chi tiết giữa các màn hình
• Không cần phân tích sâu nếu đã hiểu Pixel Pitch

3.4. Tần số khung hình (Frame Rate)

• Thường là 60Hz hoặc 120Hz

Vai trò: Liên quan đến nội dung video, không phải bản thân màn hình

Ví dụ: Video 30fps, 60fps: cần màn hình hiển thị tương thích

Lưu ý

• Đây không phải thông số quyết định chất lượng màn hình
• Quan trọng hơn là Refresh Rate

3.5. Tỷ lệ điểm lỗi

Đây là thông số thể hiện chất lượng sản xuất.

• Chuẩn ngành: < 0.0003
• Màn chất lượng cao: < 0.0001

Ý nghĩa thực tế

• Số lượng điểm chết hoặc lỗi trên tổng số điểm ảnh
• Tỷ lệ càng thấp thì màn hình càng đồng đều

Trong thực tế, nếu tỷ lệ này cao:

• Dễ xuất hiện điểm chết sau thời gian ngắn
• Ảnh hưởng đến trải nghiệm, đặc biệt với màn lớn

3.6. Tỷ lệ suy giảm

Thông số này phản ánh độ bền của LED theo thời gian.

Ví dụ: ≤15% sau 3 năm

Ý nghĩa: Độ sáng giảm bao nhiêu sau một khoảng thời gian sử dụng

Lưu ý

• Đây là thông số mang tính tham khảo
• Phụ thuộc rất nhiều vào điều kiện vận hành thực tế

3.7. Nhiệt độ và độ ẩm hoạt động

Thông số này thường bị bỏ qua nhưng lại rất quan trọng trong thực tế.

Ví dụ:

• Nhiệt độ: -10°C đến 45°C
• Độ ẩm: 10% – 90%

Ảnh hưởng

• Quyết định khả năng hoạt động ổn định trong môi trường cụ thể
• Đặc biệt quan trọng với outdoor và nhà xưởng

3.8. Kích thước và độ phân giải module

Module LED là đơn vị nhỏ nhất cấu thành nên màn hình LED. Toàn bộ màn hình thực chất là tập hợp nhiều module ghép lại theo dạng ma trận.

Kích thước module phổ biến hiện nay

Trên thị trường, các module LED thường được sản xuất theo một số kích thước tiêu chuẩn:

Độ phân giải module là gì?

Mỗi module sẽ có một số điểm ảnh nhất định, ví dụ:

• Module P2.5 (320 x 160 mm) có thể là: 128 x 64 pixel
• Module P4 có thể là: 80 x 40 pixel

Điều này ảnh hưởng trực tiếp đến:

• Tổng độ phân giải của toàn màn hình
• Độ sắc nét khi hiển thị nội dung

Kích thước và độ phân giải module không chỉ là thông số kỹ thuật, mà ảnh hưởng trực tiếp đến:

• Cách thiết kế màn hình
• Tính linh hoạt khi thi công
• Khả năng sửa chữa về lâu dài

Một lựa chọn hợp lý trong đa số trường hợp là:

• Ưu tiên module kích thước tiêu chuẩn
• Tránh các loại module quá đặc thù nếu không thực sự cần thiết

Vì đây là yếu tố quyết định việc “dễ dùng – dễ sửa – dễ thay” trong suốt vòng đời của màn hình LED.

4. Các thông số chuyên sâu

Đây là nhóm thông số mà đa số khách hàng không được tư vấn đầy đủ, nhưng lại là yếu tố tạo ra sự khác biệt lớn về chất lượng dài hạn.

4.1. Độ sáng chip LED (R/G/B)

Mỗi điểm ảnh gồm 3 chip: đỏ, xanh lá, xanh dương.

Ý nghĩa

• Ảnh hưởng đến sự cân bằng màu sắc
• Nếu không đồng đều thì màn hình dễ bị ám màu

4.2. Bước sóng LED

Quyết định màu sắc hiển thị có “chuẩn” hay không

Ví dụ: Đỏ có thể ngả cam hoặc đỏ thuần tùy bước sóng

Ứng dụng: Quan trọng với màn hình yêu cầu màu chính xác cao (branding, studio)

4.3. IC driver

Đây là “bộ não điều khiển” của màn hình LED.

Các loại chính

• Constant current (dòng ổn định)
• PWM (điều chế độ rộng xung)

Ảnh hưởng thực tế

• Độ ổn định hình ảnh
• Hiện tượng nhấp nháy
• Độ mượt khi hiển thị video

Một IC tốt có thể:

• Giảm flicker
• Cải thiện độ sâu màu
• Tăng độ bền hệ thống

4.4. Thương hiệu linh kiện

Bao gồm:

• LED chip
• IC driver
• Nguồn

Ý nghĩa thực tế

Đây là yếu tố ảnh hưởng lớn đến:

• Độ bền
• Độ ổn định lâu dài
• Tỷ lệ lỗi

Hai màn hình có cùng thông số nhưng khác thương hiệu linh kiện có thể cho trải nghiệm hoàn toàn khác nhau sau 1–2 năm sử dụng.

4.5. Calibration (cân chỉnh màu)

Đây là quá trình hiệu chỉnh màu sắc giữa các module.

Vai trò

• Đảm bảo toàn màn hình hiển thị đồng đều
• Tránh hiện tượng “loang màu”

Quan trọng khi

• Màn hình kích thước lớn
• Hiển thị nội dung yêu cầu tính thẩm mỹ cao

Nếu không có calibration tốt:

• Dễ thấy rõ sự khác biệt giữa các module
• Ảnh hưởng trực tiếp đến chất lượng hình ảnh tổng thể

5. Cách đọc bảng thông số để chọn đúng màn hình LED

Sau khi hiểu toàn bộ các nhóm thông số, điều quan trọng nhất là biết cách đọc theo thứ tự ưu tiên.

5.1. Thứ tự nên xem khi đánh giá

1. Pixel Pitch
2. Độ sáng
3. Refresh Rate
4. Chất lượng linh kiện (LED, IC, nguồn)
5. Chuẩn IP (nếu outdoor)
6. Công suất tiêu thụ

Đây là các yếu tố quyết định trực tiếp đến hiệu quả sử dụng thực tế.

5.2. Những hiểu lầm phổ biến cần tránh

• Chỉ nhìn độ sáng mà không xét môi trường: Indoor quá sáng gây chói, giảm tuổi thọ
• Cho rằng Refresh Rate càng cao luôn tốt: Thực tế cần phù hợp với nhu cầu, không phải lúc nào cũng cần mức cao nhất
• Không quan tâm đến linh kiện bên trong: Đây là nguyên nhân chính khiến màn hình xuống cấp nhanh
• So sánh giá mà bỏ qua cấu hình thực: Giá rẻ ban đầu nhưng chi phí bảo trì cao về sau

Đứng dưới góc độ chuyên môn kỹ thuật và kinh nghiệm triển khai thực tế, chúng tôi (LOTEK) sẽ giúp bạn hiểu rõ tuổi thọ màn hình LED một cách đúng bản chất, dễ hình dung và có thể áp dụng vào quyết định đầu tư.

1. Hiểu đúng “tuổi thọ màn hình LED”

Về mặt lý thuyết, tuổi thọ của màn hình LED thường được công bố trong khoảng 50.000 đến 100.000 giờ. Nếu quy đổi:

• 50.000 giờ tương đương khoảng 5.7 năm chạy liên tục 24/7
• 100.000 giờ tương đương khoảng 11 năm chạy liên tục

Tuy nhiên, đây chỉ là con số trong điều kiện lý tưởng của phòng thí nghiệm. Trong thực tế, màn hình không “chết hẳn” sau mốc này, mà sẽ xuống cấp dần theo thời gian.

Điểm quan trọng cần hiểu là:

• Tuổi thọ LED không phải là thời điểm “hỏng hoàn toàn”
• Mà là thời điểm độ sáng suy giảm còn khoảng 50% so với ban đầu (chuẩn L70)

Sau thời điểm này, màn hình vẫn hoạt động, nhưng sẽ xuất hiện các vấn đề:

• Màu sắc không còn chuẩn, dễ bị ám màu
• Độ sáng giảm, hiển thị kém rõ trong môi trường sáng
• Độ đồng đều giữa các vùng không còn tốt

Vì vậy, từ góc độ sử dụng, “tuổi thọ” thực sự là khoảng thời gian màn hình còn đảm bảo chất lượng hiển thị chấp nhận được, chứ không phải chỉ đơn giản là “còn chạy hay không”.

2. Màn hình LED không hỏng đồng loạt – mà xuống cấp theo từng thành phần

Một sai lầm phổ biến là nghĩ rằng màn hình LED sẽ hỏng toàn bộ khi hết tuổi thọ. Thực tế hoàn toàn ngược lại.

Màn hình LED là một hệ thống gồm nhiều thành phần, và mỗi thành phần có vòng đời khác nhau:

Các thành phần chính ảnh hưởng đến tuổi thọ

• LED chip (bóng LED): Là phần trực tiếp phát sáng, quyết định màu sắc và độ sáng. Đây là thành phần xuống cấp rõ rệt nhất theo thời gian.
• IC điều khiển: Xử lý tín hiệu hiển thị. Khi lỗi có thể gây nhấp nháy, sai màu, hoặc mất điểm ảnh.
• Nguồn (PSU): Cung cấp điện cho toàn bộ hệ thống. Đây là linh kiện có tỷ lệ hỏng khá cao nếu hoạt động trong điều kiện nhiệt độ không tốt.
• Module LED: Là đơn vị hiển thị nhỏ ghép lại thành màn hình. Thường được thay thế riêng lẻ khi có lỗi.
• Cabinet (khung màn hình): Ảnh hưởng đến độ ổn định cơ học và khả năng tản nhiệt.
• Hệ thống tản nhiệt: Bao gồm quạt, khe thoát nhiệt, thiết kế thông gió.

Điểm quan trọng nhất:

Màn hình LED không “chết cùng lúc”, mà sẽ xuống cấp từng phần, ví dụ:

• Một vài module bị lệch màu
• Một số điểm ảnh chết
• Một khu vực sáng yếu hơn

Điều này dẫn đến chi phí vận hành không phải là “thay toàn bộ”, mà thường là bảo trì và thay thế từng phần theo thời gian.

3. Tuổi thọ thực tế của màn hình LED là bao lâu?

Dựa trên kinh nghiệm triển khai thực tế, tuổi thọ sử dụng hiệu quả của màn hình LED thường nằm trong các khoảng sau:

So sánh theo môi trường sử dụng

Màn hình outdoor thường xuống cấp nhanh hơn do:

• Nhiệt độ môi trường cao
• Tia UV từ ánh nắng
• Độ ẩm và nước mưa
• Bụi bẩn và ô nhiễm

So sánh theo tần suất sử dụng

Một màn hình chạy quảng cáo ngoài trời liên tục sẽ xuống cấp nhanh hơn đáng kể so với màn hình chỉ dùng cho sân khấu hoặc hội nghị.

So sánh theo phân khúc sản phẩm

Khác biệt nằm ở:

• Chất lượng LED chip
• Độ ổn định của nguồn
• Thiết kế tản nhiệt
• Quy trình sản xuất

4. Những yếu tố quyết định trực tiếp tới tuổi thọ màn hình LED

4.1. Nhiệt độ – yếu tố ảnh hưởng lớn nhất

Trong tất cả các yếu tố kỹ thuật, nhiệt độ là yếu tố có tác động mạnh nhất đến tuổi thọ của màn hình LED.

Bản chất của LED là linh kiện bán dẫn. Khi nhiệt độ tăng cao, tốc độ suy giảm quang thông (độ sáng) sẽ tăng theo cấp số nhân, không phải tuyến tính.

Những nguyên nhân phổ biến gây nóng

• Thiết kế tản nhiệt không tối ưu từ đầu
• Lắp đặt trong không gian kín, không có luồng thoát khí
• Màn hình outdoor bị ánh nắng chiếu trực tiếp nhiều giờ
• Quạt tản nhiệt không đủ công suất hoặc xuống cấp
• Bụi bẩn tích tụ làm giảm hiệu quả lưu thông không khí

Hệ quả về mặt kỹ thuật

• LED chip giảm tuổi thọ nhanh, xuống sáng sớm
• Nguồn (PSU) hoạt động quá tải, dễ cháy hoặc suy yếu
• IC driver hoạt động không ổn định, gây lỗi hiển thị
• Toàn bộ hệ thống mất cân bằng nhiệt, dẫn đến lỗi lan rộng

Trong thực tế, nhiều hệ thống bị đánh giá là “chất lượng kém” nhưng nguyên nhân gốc lại nằm ở thiết kế tản nhiệt và điều kiện lắp đặt, không phải do bản thân linh kiện.

4.2. Chất lượng linh kiện

Một trong những yếu tố khó nhận biết nhất khi mua màn hình LED chính là chất lượng linh kiện bên trong.

Về hình thức, hai màn hình cùng thông số như P4, cùng kích thước, có thể hiển thị tương đối giống nhau khi mới lắp đặt. Tuy nhiên, sau 1–2 năm, sự khác biệt sẽ rất rõ.

So sánh các thành phần chính

Ví dụ thực tế trên thị trường:

• LED chip từ các thương hiệu như Nationstar, Kinglight thường có độ ổn định cao
• Nguồn từ các hãng uy tín như Meanwell có tuổi thọ và độ ổn định vượt trội

Trong khi đó, các linh kiện “no-name” có chi phí thấp hơn nhưng:

• Độ suy giảm nhanh
• Tỷ lệ lỗi cao hơn
• Chi phí bảo trì tăng theo thời gian

Điểm quan trọng cần nhấn mạnh:

Cùng là màn hình LED P2 trong nhà hay màn hình LED P4 trong nhà, nhưng tuổi thọ thực tế có thể chênh lệch 2–3 lần chỉ vì khác nhau về linh kiện.

4.3. Độ sáng và cách vận hành

Độ sáng là yếu tố ảnh hưởng trực tiếp đến tốc độ “lão hóa” của LED.
Nguyên lý kỹ thuật

• Độ sáng càng cao → dòng điện chạy qua LED càng lớn
• Nhiệt sinh ra nhiều hơn
• Tốc độ suy giảm ánh sáng tăng nhanh

Thực tế sử dụng

• Chạy 100% brightness liên tục sẽ làm giảm tuổi thọ đáng kể
• Màn hình outdoor thường bị “ép sáng” để cạnh tranh hiển thị ngoài trời
• Màn hình indoor nếu cài đặt hợp lý có thể kéo dài tuổi thọ thêm nhiều năm

Khuyến nghị vận hành

• Không nên duy trì độ sáng tối đa liên tục nếu không cần thiết
• Cài đặt độ sáng theo môi trường (ban ngày/ban đêm)
• Sử dụng cảm biến ánh sáng nếu có

Đây là yếu tố mà người vận hành hoàn toàn có thể kiểm soát, nhưng thường bị bỏ qua.

4.4. Môi trường sử dụng

Môi trường là yếu tố bên ngoài nhưng lại ảnh hưởng trực tiếp đến toàn bộ hệ thống.
Các môi trường có rủi ro cao
Outdoor:

• Nắng nóng kéo dài
• Mưa, độ ẩm cao
• Bụi và ô nhiễm

Khu vực gần biển:

• Hơi muối gây oxy hóa linh kiện kim loại
• Ăn mòn mạch điện theo thời gian

Nhà xưởng:

• Nhiệt độ cao
• Bụi công nghiệp
• Rung động cơ học

Tác động thực tế

• Giảm tuổi thọ linh kiện nhanh hơn dự kiến
• Tăng tỷ lệ lỗi module
• Giảm độ ổn định toàn hệ thống

Vì vậy, cùng một loại màn hình nhưng đặt ở hai môi trường khác nhau có thể có tuổi thọ chênh lệch đáng kể.

4.5. Kỹ thuật lắp đặt

Lắp đặt là bước quyết định nhưng thường bị xem nhẹ trong quá trình đầu tư. Tham khảo thêm hướng dẫn chi tiết quy trình thi công lắp đặt màn hình Led để đảm bảo hệ thống vận hành tối ưu.

Những lỗi lắp đặt phổ biến

• Lắp màn hình quá kín, không có khe thoát nhiệt
• Không thiết kế hệ thống thông gió chủ động
• Đi dây nguồn không đúng chuẩn
• Không phân tải điện hợp lý

Hệ quả

• Nhiệt tích tụ bên trong màn hình
• Nguồn hoạt động quá tải
• Lỗi lan truyền từ một module sang các module khác

Một hệ thống lắp đặt không đúng kỹ thuật có thể làm giảm từ 30% đến 50% tuổi thọ, ngay cả khi sử dụng linh kiện tốt.

4.6. Bảo trì và vận hành

Bảo trì là yếu tố quyết định tuổi thọ dài hạn, nhưng thường bị bỏ qua sau khi lắp đặt.

Các hoạt động bảo trì cần thiết

• Vệ sinh bụi định kỳ (đặc biệt với outdoor và nhà xưởng)
• Kiểm tra nguồn và hệ thống điện
• Kiểm tra IC và tín hiệu
• Phát hiện sớm và thay thế module lỗi. Việc nắm rõ các bước test màn hình LED trước khi bàn giao sẽ giúp bạn đánh giá chính xác tình trạng hệ thống

Lợi ích thực tế

• Ngăn lỗi nhỏ phát triển thành lỗi lớn
• Duy trì độ đồng đều hiển thị
• Kéo dài tuổi thọ tổng thể của hệ thống

Một hệ thống được bảo trì tốt có thể duy trì chất lượng hiển thị ổn định lâu hơn 1.5–2 lần so với hệ thống không được chăm sóc.

5. Dấu hiệu nhận biết màn hình LED đang “già đi”

Trong quá trình sử dụng, màn hình LED sẽ không hỏng ngay mà sẽ có những dấu hiệu “lão hóa” rõ ràng.

Các dấu hiệu phổ biến bao gồm:

• Màu sắc không đồng đều giữa các vùng
• Xuất hiện điểm chết hoặc điểm sáng bất thường
• Một số module bị lệch màu so với phần còn lại
• Độ sáng tổng thể giảm rõ rệt
• Hiện tượng nhấp nháy hoặc tín hiệu không ổn định

Điểm cần lưu ý là:

Nhiều khách hàng thường nghĩ đây là dấu hiệu “hỏng màn hình”, nhưng thực chất đây là quá trình lão hóa tự nhiên của hệ thống.

Trong giai đoạn này, giải pháp không phải là thay toàn bộ màn hình, mà là:

• Thay thế từng module
• Hiệu chỉnh lại màu sắc
• Kiểm tra và tối ưu lại hệ thống

6. So sánh tuổi thọ với các công nghệ hiển thị khác

Để có góc nhìn tổng thể, có thể so sánh màn hình LED với các công nghệ phổ biến khác như LCD video wall và máy chiếu.

So sánh tổng quan

• Màn hình LED có tuổi thọ cao nhất nếu xét tổng thể hệ thống
• LCD video wall ổn định nhưng có viền và giới hạn kích thước
• Máy chiếu chi phí thấp nhưng tuổi thọ bóng đèn ngắn và phụ thuộc môi trường ánh sáng

Điểm cần nhấn mạnh:

Màn hình LED có chi phí đầu tư ban đầu cao hơn, nhưng nếu tính theo vòng đời sử dụng và khả năng bảo trì từng phần, thì lại là giải pháp hiệu quả và bền vững hơn trong dài hạn.

Tổng quan công nghệ màn hình LED hiện nay

Màn hình LED (Light Emitting Diode Display) là hệ thống hiển thị hình ảnh được tạo thành từ hàng nghìn đến hàng triệu diode phát quang nhỏ. Các diode này được gắn trên những bảng mạch gọi là module LED. Nhiều module LED ghép lại thành cabinet, và nhiều cabinet tiếp tục ghép lại thành một màn hình hoàn chỉnh với kích thước lớn.

Nhờ cấu trúc dạng module, màn hình LED có thể mở rộng linh hoạt theo kích thước mong muốn. Đây cũng là lý do màn hình LED thường được sử dụng cho các video wall kích thước lớn, bảng quảng cáo ngoài trời hoặc sân khấu sự kiện.

Về mặt kỹ thuật, một hệ thống màn hình LED hoàn chỉnh thường bao gồm các thành phần chính:

• Module LED: bảng mạch chứa chip LED và driver IC
• Cabinet LED: khung kim loại chứa nhiều module
• Nguồn cấp điện (power supply)
• Card điều khiển (sending card, receiving card)
• Hệ thống khung kết cấu lắp đặt

Chính cấu trúc này tạo nên khả năng tùy biến rất lớn của màn hình LED: có thể tạo màn hình phẳng, cong, dạng trụ, dạng cube hoặc những hình khối sáng tạo khác.

Trong ngành công nghiệp hiển thị LED, việc phân loại màn hình thường dựa trên các tiêu chí kỹ thuật quan trọng sau:

• Môi trường lắp đặt (Indoor hoặc Outdoor)
• Pixel pitch (khoảng cách điểm ảnh)
• Công nghệ đóng gói LED (SMD, DIP, COB)
• Cấu trúc lắp đặt (Fixed hoặc Rental)
• Hình dạng hiển thị (phẳng, cong, trong suốt, sáng tạo)
• Loại hiển thị màu (đơn sắc hoặc full color)

Việc hiểu rõ từng tiêu chí này giúp doanh nghiệp lựa chọn đúng loại màn hình LED phù hợp với nhu cầu thực tế thay vì chỉ dựa vào tên gọi thương mại.

Phân loại màn hình LED theo môi trường lắp đặt

Đây là cách phân loại phổ biến và dễ hiểu nhất trong ngành LED. Môi trường lắp đặt quyết định rất lớn đến thiết kế phần cứng, độ sáng, khả năng chống chịu thời tiết và cấu trúc bảo vệ của màn hình.

Màn hình LED trong nhà (Indoor LED)

Màn hình LED trong nhà (Indoor LED) được thiết kế để sử dụng trong môi trường có ánh sáng ổn định và không chịu tác động trực tiếp của thời tiết. Do không cần lớp bảo vệ chống nước nên module LED indoor thường có cấu trúc mỏng và nhẹ hơn.

Các đặc điểm kỹ thuật phổ biến của màn hình LED indoor:

• Độ sáng: khoảng 600 – 1500 nits
• Pixel pitch phổ biến: P0.9, P1.2, P1.5, P2, P2.5, P3
• Góc nhìn rộng: thường đạt 140 – 160 độ
• Tần số làm tươi: 1920Hz đến 3840Hz

Do khoảng cách xem thường khá gần, màn hình indoor thường sử dụng pixel pitch nhỏ để đạt độ sắc nét cao. Những dòng màn hình LED P1.2 hoặc P1.5 hiện nay đã có mật độ điểm ảnh tương đương với màn hình LCD video wall.

Ứng dụng phổ biến của màn hình LED indoor gồm:

• Phòng họp doanh nghiệp
• Trung tâm thương mại
• Showroom sản phẩm
• Studio truyền hình
• Phòng điều khiển (control room)

Màn hình LED ngoài trời (Outdoor LED)

Màn hình LED ngoài trời (Outdoor LED) được thiết kế để hoạt động ổn định trong môi trường khắc nghiệt như mưa, nắng, bụi và nhiệt độ cao.

Khác với LED indoor, các module LED outdoor phải đạt chuẩn chống nước và chống bụi IP65 hoặc cao hơn.

Thông số kỹ thuật thường thấy ở màn hình LED outdoor:

• Độ sáng: 5000 – 10000 nits
• Chuẩn chống nước: IP65
• Pixel pitch phổ biến: P4, P5, P6, P8, P10
• Khung cabinet bằng thép hoặc nhôm chịu lực

Do khoảng cách xem ngoài trời thường xa hơn, pixel pitch của màn hình outdoor lớn hơn so với indoor. Ví dụ màn hình P10 thường được lắp ở các bảng quảng cáo ven đường cao tốc hoặc nóc tòa nhà.

Các ứng dụng phổ biến:

• Billboard quảng cáo ngoài trời
• Màn hình LED trên tòa nhà
• Màn hình sân vận động
• Bảng thông tin giao thông

Phân loại theo Pixel Pitch (khoảng cách điểm ảnh)

Pixel pitch là khoảng cách giữa hai điểm ảnh LED liền kề, tính bằng milimet. Đây là thông số quan trọng nhất quyết định độ phân giải và khoảng cách xem của màn hình.

Nguyên tắc cơ bản của màn hình LED là pixel pitch càng nhỏ thì hình ảnh càng sắc nét nhưng chi phí cũng cao hơn.

Fine Pitch LED

Fine pitch LED là các màn hình có pixel pitch nhỏ hơn 2.5mm. Đây là dòng sản phẩm cao cấp được sử dụng trong các môi trường cần độ phân giải rất cao.

Các loại pixel pitch phổ biến:

• P0.9
• P1.2
• P1.5
• P1.8
• P2.0

Màn hình LED P1.2 có thể đạt mật độ hơn 640.000 điểm ảnh trên mỗi mét vuông, cho phép hiển thị nội dung rất chi tiết khi người xem đứng ở khoảng cách 1–2 mét.

Các ứng dụng phổ biến:

• Phòng điều khiển giao thông
• Trung tâm điều hành đô thị thông minh
• Studio truyền hình
• Phòng họp cao cấp

Standard Pitch LED

Đây là nhóm màn hình LED có pixel pitch từ 2.5mm đến 5mm.

Các loại phổ biến:

• P2.5
• P3
• P3.9
• P4
• P5

Nhóm này thường được sử dụng cho sân khấu sự kiện hoặc màn hình quảng cáo trong nhà vì đạt sự cân bằng giữa chi phí và độ sắc nét.

Large Pitch LED

Nhóm màn hình này có pixel pitch từ 6mm đến 20mm và thường dùng cho quảng cáo ngoài trời.

Ví dụ:

• P6
• P8
• P10
• P12.5
• P16

Màn hình P10 ngoài trời thường được xem rõ ở khoảng cách 10–20 mét.

Phân loại theo công nghệ đóng gói LED

Công nghệ đóng gói LED ảnh hưởng trực tiếp đến độ bền, góc nhìn và khả năng hiển thị của màn hình.

Công nghệ SMD LED

SMD (Surface Mounted Device) là công nghệ phổ biến nhất hiện nay. Trong module SMD, ba chip LED đỏ, xanh lá và xanh dương được tích hợp trong cùng một gói LED.

Ưu điểm của SMD:

• Góc nhìn rộng
• Hiển thị màu sắc tốt
• Phù hợp với pixel pitch nhỏ

Hầu hết màn hình LED indoor hiện nay sử dụng SMD với pixel pitch từ P0.9 đến P4.

Công nghệ DIP LED

DIP (Dual In-line Package) là công nghệ LED đời cũ nhưng vẫn được sử dụng trong một số màn hình outdoor có độ sáng rất cao.

Đặc điểm:

• Độ sáng có thể đạt trên 8000 nits
• Khả năng chịu nhiệt tốt
• Thường dùng cho pixel pitch lớn như P10 hoặc P16

Các bảng quảng cáo LED ngoài trời đời cũ thường sử dụng LED DIP.

Công nghệ COB LED

COB (Chip On Board) là công nghệ mới, trong đó nhiều chip LED được gắn trực tiếp lên bảng mạch và phủ lớp bảo vệ.

Ưu điểm:

• Chống va đập tốt
• Khả năng tản nhiệt cao
• Phù hợp với màn hình fine pitch

Phân loại theo cấu trúc lắp đặt

Màn hình LED cố định (Fixed Installation)

Đây là loại màn hình LED được lắp cố định trên khung kết cấu thép hoặc tường. Phần lớn các billboard quảng cáo ngoài trời thuộc nhóm này.

Đặc điểm:

• Cabinet chắc chắn
• Thiết kế tối ưu cho vận hành lâu dài
• Khả năng bảo trì từ phía trước hoặc phía sau

Màn hình LED sự kiện (Rental LED)

Màn hình LED rental được thiết kế để lắp ráp và tháo dỡ nhanh. Cabinet thường làm bằng nhôm đúc giúp giảm trọng lượng.

Đặc điểm:

• Khóa kết nối nhanh
• Cabinet nhẹ
• Dễ vận chuyển

Màn hình rental thường sử dụng pixel pitch như P2.9 hoặc P3.9 cho sân khấu.

Trong nhiều trường hợp, hệ thống này cũng được thiết kế thành màn hình LED di động phục vụ cho roadshow hoặc sự kiện lưu động.

Các dạng màn hình LED đặc biệt

Ngoài các dòng màn hình tiêu chuẩn, ngành LED còn phát triển nhiều dạng hiển thị đặc biệt phục vụ kiến trúc và marketing.

Màn hình LED trong suốt

Màn hình LED trong suốt có cấu trúc thanh LED dạng lưới cho phép ánh sáng đi xuyên qua.

Đặc điểm:

• Độ xuyên sáng 60 – 80%
• Pixel pitch thường từ P3.9 đến P10
• Trọng lượng nhẹ

Ứng dụng phổ biến ở mặt tiền showroom hoặc cửa kính trung tâm thương mại.

Màn hình LED cong

Màn hình LED cong sử dụng cabinet có khả năng điều chỉnh góc để tạo hình cong.

Các sân khấu concert hoặc triển lãm thường sử dụng loại màn hình này để tạo hiệu ứng thị giác mạnh.

Bảng so sánh các dòng màn hình LED phổ biến

Tiêu chí lựa chọn màn hình LED phù hợp

Mục đích sử dụng

Quảng cáo ngoài trời cần màn hình có độ sáng cao và khả năng chống nước. Trong khi đó phòng họp hoặc showroom cần pixel pitch nhỏ để hiển thị nội dung rõ nét ở khoảng cách gần.

Khoảng cách xem

Khoảng cách xem tối thiểu thường được ước tính bằng giá trị pixel pitch tính theo mét. Ví dụ màn hình P4 nên được xem từ khoảng 4 mét trở lên.

Chi phí đầu tư

Chi phí màn hình LED phụ thuộc vào nhiều yếu tố như pixel pitch, công nghệ LED, kích thước và cấu trúc lắp đặt. Các màn hình fine pitch thường có giá cao hơn nhiều so với màn hình quảng cáo outdoor.

Ngoài chi phí đầu tư ban đầu, doanh nghiệp cũng cần tính đến chi phí vận hành như điện năng, bảo trì và thay thế linh kiện.

Nếu bạn đang tìm kiếm đơn vị có thể tư vấn trọn gói dựa trên các tiêu chí trên, LedLotek là lựa chọn bạn nên cân nhắc. Với kinh nghiệm thi công hàng trăm công trình LED từ trong nhà đến ngoài trời, từ sự kiện đến quảng cáo tầm cỡ, LedLotek luôn đưa ra giải pháp phù hợp nhất với ngân sách và nhu cầu.

Gợi ý đơn vị cung cấp màn hình LED uy tín

Trên thị trường hiện nay có nhiều đơn vị cung cấp màn hình LED, tuy nhiên việc lựa chọn nhà cung cấp có kinh nghiệm thi công thực tế là yếu tố rất quan trọng để đảm bảo hệ thống hoạt động ổn định lâu dài.

Một đơn vị chuyên nghiệp thường cung cấp trọn gói các dịch vụ:

• Khảo sát và tư vấn giải pháp
• Thiết kế kết cấu lắp đặt
• Cung cấp thiết bị chính hãng
• Thi công và cấu hình hệ thống
• Bảo hành và bảo trì định kỳ

LedLotek là đơn vị có hơn 10 năm kinh nghiệm trong lĩnh vực màn hình LED tại Việt Nam, cung cấp giải pháp cho nhiều loại dự án khác nhau như billboard quảng cáo, trung tâm thương mại, sân khấu sự kiện và hệ thống LED trong suốt cho showroom.

Các dịch vụ nổi bật của LedLotek:

• Tư vấn và khảo sát miễn phí
• Cung cấp màn hình LED chất lượng cao
• Thi công đúng tiến độ
• Bảo hành và hỗ trợ kỹ thuật lâu dài

Thông tin liên hệ:

Website: https://ledlotek.com

Hotline: 0963 731 168

Kết luận

Màn hình LED là công nghệ hiển thị có tính linh hoạt rất cao nhờ cấu trúc module ghép nối. Việc lựa chọn đúng loại màn hình cần dựa trên nhiều yếu tố kỹ thuật như môi trường lắp đặt, pixel pitch, công nghệ LED và mục đích sử dụng. Khi hiểu rõ các tiêu chí này, doanh nghiệp có thể tối ưu chi phí đầu tư và khai thác tối đa hiệu quả truyền thông của hệ thống màn hình LED.

Nếu bạn đang cần tư vấn lựa chọn màn hình LED phù hợp cho dự án quảng cáo, sự kiện hoặc showroom, hãy tham khảo các giải pháp từ LedLotek để nhận được cấu hình tối ưu và báo giá phù hợp.

Bài viết dưới đây sẽ giúp bạn hiểu rõ các yếu tố kỹ thuật quan trọng khi so sánh các loại màn hình LED, từ cấu trúc hệ thống, phân loại sản phẩm đến những thông số cần kiểm tra trước khi đầu tư. Đây cũng là những kiến thức thực tế mà các đơn vị thi công và tích hợp hệ thống LED thường sử dụng khi tư vấn cho doanh nghiệp.

Hiểu đúng về cấu trúc kỹ thuật của một hệ thống màn hình LED

Một màn hình LED không phải là một thiết bị đơn lẻ mà là một hệ thống hiển thị được cấu thành từ nhiều thành phần phần cứng khác nhau. Việc hiểu rõ cấu trúc này sẽ giúp người mua đánh giá chính xác chất lượng sản phẩm cũng như khả năng bảo trì sau này.

Cấu trúc cơ bản của màn hình LED

Về mặt kỹ thuật, một hệ thống màn hình LED tiêu chuẩn thường bao gồm các thành phần sau:

• LED Chip: là bóng LED phát sáng trực tiếp tạo nên điểm ảnh. Chất lượng chip LED quyết định độ sáng, độ bền và khả năng tái tạo màu.
• Module LED: là bảng mạch chứa hàng trăm hoặc hàng nghìn bóng LED được sắp xếp theo ma trận điểm ảnh.
• Cabinet LED: là khung kim loại chứa các module LED, giúp cố định cấu trúc màn hình.
• Bộ nguồn (Power Supply): cung cấp điện ổn định cho toàn bộ hệ thống.
• Card điều khiển (Receiving card và Sending card): xử lý tín hiệu hình ảnh từ máy tính và truyền tới các module LED.
• Khung kết cấu thép: hệ thống chịu lực để lắp đặt màn hình lên tường, cột hoặc sân khấu.

Nhiều người mua chỉ tập trung vào thông số pixel pitch hoặc độ sáng mà bỏ qua các yếu tố cấu trúc này. Tuy nhiên trên thực tế, khả năng bảo trì, thay thế module hay độ ổn định khi vận hành lâu dài lại phụ thuộc rất nhiều vào thiết kế cabinet và hệ thống kết cấu.

Xem thêm: Khung màn hình LED là gì và vai trò trong hệ thống hiển thị

Xác định đúng mục đích sử dụng trước khi chọn màn hình LED

Không có một loại màn hình LED nào phù hợp cho tất cả các mục đích sử dụng. Mỗi môi trường lắp đặt sẽ yêu cầu cấu hình kỹ thuật khác nhau.

Các mục đích sử dụng phổ biến

• Billboard quảng cáo ngoài trời
• Màn hình sân khấu và sự kiện
• Màn hình phòng họp và trung tâm điều khiển
• Màn hình quảng cáo trong trung tâm thương mại
• Màn hình hiển thị trong showroom hoặc cửa hàng

Ví dụ, một màn hình LED lắp trên tòa nhà ngoài trời cần độ sáng rất cao để hiển thị rõ dưới ánh nắng. Trong khi đó, màn hình trong phòng họp lại cần pixel pitch nhỏ để đảm bảo độ sắc nét khi người xem ngồi gần.

Do đó, việc xác định đúng mục đích sử dụng ngay từ đầu sẽ giúp tránh các sai lầm phổ biến như chọn sai cấu hình hoặc đầu tư vượt quá nhu cầu thực tế.

Pixel Pitch – yếu tố kỹ thuật quan trọng nhất khi chọn màn hình LED

Pixel pitch là gì

Pixel pitch là khoảng cách giữa hai điểm ảnh LED liền kề trên màn hình, đơn vị tính là milimet (mm). Thông số này thường được ký hiệu bằng chữ P, ví dụ P2.5, P3 hay P10.

Pixel pitch càng nhỏ thì mật độ điểm ảnh càng cao, hình ảnh hiển thị càng sắc nét khi nhìn ở khoảng cách gần.

Pixel pitch ảnh hưởng như thế nào đến chất lượng hiển thị

Trên thực tế, pixel pitch ảnh hưởng trực tiếp đến ba yếu tố quan trọng:

• Độ sắc nét của hình ảnh
• Khoảng cách xem tối ưu
• Chi phí đầu tư của màn hình

Ví dụ, một màn hình P2.5 có khoảng cách điểm ảnh 2.5mm sẽ cho hình ảnh sắc nét hơn đáng kể so với màn hình P10. Tuy nhiên, chi phí sản xuất cũng cao hơn vì cần nhiều bóng LED hơn trên mỗi mét vuông.

Các nhóm pixel pitch phổ biến trên thị trường

Fine pitch LED

• P0.9
• P1.2
• P1.5
• P1.8

Nhóm này thường được sử dụng cho phòng họp cao cấp, trung tâm điều khiển hoặc studio truyền hình. Ví dụ sản phẩm Màn hình LED P0.9 trong nhà có mật độ điểm ảnh rất cao, cho phép hiển thị nội dung chi tiết ngay cả khi người xem đứng cách màn hình chỉ vài mét.

Standard pitch LED

• P2.5
• P3
• P3.9
• P4
• P5

Đây là nhóm pixel pitch được sử dụng phổ biến nhất trong các hội trường, sân khấu sự kiện hoặc trung tâm thương mại.

Ví dụ một cấu hình được sử dụng rất phổ biến cho phòng họp là Màn hình LED P2 trong nhà, cho phép hiển thị rõ nội dung văn bản và biểu đồ khi người xem ngồi cách màn hình khoảng 2 – 3 mét.

Large pitch LED

• P6
• P8
• P10
• P12.5

Nhóm này thường được sử dụng cho các màn hình quảng cáo ngoài trời kích thước lớn, nơi khoảng cách xem có thể lên đến hàng chục mét.

Ví dụ, nhiều billboard quảng cáo hiện nay sử dụng Màn hình LED P10 ngoài trời vì chi phí đầu tư hợp lý và vẫn đảm bảo hiển thị rõ ở khoảng cách xa.

Công thức ước tính khoảng cách xem

Một cách ước tính nhanh được nhiều kỹ sư sử dụng là:

Khoảng cách xem tối thiểu ≈ Pixel pitch (mm) × 1 mét

Ví dụ:

• Màn hình P3 → khoảng cách xem tối thiểu khoảng 3m
• Màn hình P10 → khoảng cách xem tối thiểu khoảng 10m

Tuy nhiên, đây chỉ là công thức ước tính. Trong thực tế, khoảng cách xem tối ưu còn phụ thuộc vào độ phân giải nội dung và kích thước màn hình.

Xem thêm: Cách tính độ phân giải của màn hình LED

Phân biệt màn hình LED trong nhà và ngoài trời

Màn hình LED trong nhà (Indoor LED)

Màn hình LED trong nhà được thiết kế để sử dụng trong môi trường kín như phòng họp, showroom hoặc hội trường.

Các thông số kỹ thuật phổ biến của màn hình indoor gồm:

• Độ sáng: khoảng 600 – 1500 nits
• Pixel pitch nhỏ (P1 – P4)
• Không cần chống nước
• Thiết kế cabinet mỏng và nhẹ

Các môi trường ứng dụng phổ biến gồm:

• Trung tâm hội nghị
• Showroom trưng bày sản phẩm
• Trung tâm thương mại
• Phòng họp doanh nghiệp

Xem thêm: Công nghệ màn hình LED trong nhà

Màn hình LED ngoài trời (Outdoor LED)

Màn hình LED ngoài trời được thiết kế để hoạt động trong điều kiện thời tiết khắc nghiệt như mưa, nắng hoặc bụi bẩn.

Các thông số kỹ thuật phổ biến gồm:

• Độ sáng: 5.000 – 10.000 nits
• Chuẩn chống nước IP65 hoặc IP66
• Cabinet thép hoặc nhôm chịu lực
• Hệ thống tản nhiệt tốt

Độ sáng cao giúp nội dung hiển thị vẫn rõ ràng ngay cả khi có ánh nắng trực tiếp vào ban ngày.

Sai lầm phổ biến khi chọn sai loại indoor và outdoor

Một số doanh nghiệp cố gắng tiết kiệm chi phí bằng cách sử dụng màn hình indoor ở ngoài trời. Tuy nhiên điều này có thể dẫn đến nhiều rủi ro như:

• Hư hỏng module do nước mưa
• Độ sáng không đủ để nhìn rõ dưới ánh nắng
• Tuổi thọ thiết bị giảm nhanh

Vì vậy việc chọn đúng loại màn hình ngay từ đầu là yếu tố rất quan trọng.

Công nghệ chip LED: SMD, DIP hay COB

Công nghệ SMD LED

SMD (Surface Mounted Device) là công nghệ LED phổ biến nhất hiện nay. Ba chip màu đỏ, xanh lá và xanh dương được tích hợp trong cùng một bóng LED.

Ưu điểm của công nghệ SMD gồm:

• Góc nhìn rộng lên đến 140 – 160 độ
• Phù hợp với pixel pitch nhỏ
• Chất lượng màu sắc tốt

Hầu hết các màn hình LED indoor hiện nay đều sử dụng công nghệ này.

Công nghệ DIP LED

DIP (Dual In-line Package) là công nghệ LED đời cũ hơn, thường được sử dụng cho các màn hình ngoài trời với pixel pitch lớn.

Ưu điểm của DIP là:

• Độ sáng rất cao
• Khả năng chịu nhiệt tốt
• Độ bền cao trong môi trường ngoài trời

Tuy nhiên do kích thước bóng LED lớn nên DIP ít được sử dụng cho màn hình độ phân giải cao.

Công nghệ COB LED

COB (Chip on Board) là công nghệ LED mới được sử dụng trong các màn hình fine pitch cao cấp.

Ưu điểm chính gồm:

• Khả năng chống va đập tốt
• Bề mặt hiển thị liền mạch
• Giảm nguy cơ hỏng điểm ảnh

Hiện nay công nghệ COB đang được nhiều hãng lớn phát triển cho các màn hình control room và studio.

Phân loại màn hình LED theo cấu trúc lắp đặt

Fixed LED display

Đây là loại màn hình LED lắp đặt cố định, thường được sử dụng cho billboard quảng cáo hoặc màn hình gắn trên tòa nhà.

Rental LED display

Màn hình LED rental được thiết kế cho ngành tổ chức sự kiện.

Đặc điểm chính:

• Cabinet nhẹ
• Cơ chế khóa nhanh
• Dễ tháo lắp

Xem thêm: Cách sử dụng màn hình LED sân khấu hiệu quả

Màn hình LED di động

Đây là các hệ thống LED được lắp trên xe tải hoặc trailer để phục vụ quảng cáo lưu động.

Xem thêm: Màn hình LED di động và các ứng dụng quảng cáo lưu động

Các loại màn hình LED đặc biệt

Màn hình LED trong suốt

Màn hình LED trong suốt có khả năng xuyên sáng từ 60% đến 90%, cho phép hiển thị nội dung mà vẫn nhìn thấy không gian phía sau.

Loại màn hình này thường được lắp trên mặt kính của các trung tâm thương mại hoặc showroom.

Màn hình LED cong

Màn hình LED cong được thiết kế với cabinet có thể uốn cong để tạo hiệu ứng hiển thị độc đáo.

Loại màn hình này thường được sử dụng trong các triển lãm công nghệ hoặc sân khấu sự kiện.

Các thông số kỹ thuật quan trọng cần kiểm tra trước khi mua

Độ sáng (Brightness)

Độ sáng của màn hình LED được đo bằng đơn vị nits (cd/m²).

• Màn hình indoor: 800 – 1500 nits
• Màn hình outdoor: 5000 – 8000 nits

Mức độ sáng này đảm bảo hình ảnh vẫn hiển thị rõ ràng trong nhiều điều kiện ánh sáng khác nhau.

Xem thêm: Khám phá độ sáng của màn hình LED

Tần số làm tươi (Refresh rate)

Tần số làm tươi ảnh hưởng đến độ mượt của hình ảnh và khả năng quay video.

• Mức tối thiểu nên đạt: 1920Hz
• Mức phổ biến hiện nay: 3840Hz

Refresh rate cao giúp hình ảnh không bị nhấp nháy khi quay bằng camera.

Góc nhìn

Góc nhìn của màn hình LED thường đạt:

• Horizontal: 140 – 160 độ
• Vertical: 120 – 140 độ

Góc nhìn rộng giúp nội dung hiển thị rõ từ nhiều vị trí khác nhau.

Công suất tiêu thụ điện

Công suất của màn hình LED phụ thuộc vào pixel pitch và độ sáng.

Ví dụ:

• P2 indoor: khoảng 400 – 600W/m²
• P10 outdoor: khoảng 700 – 900W/m²

Do đó khi thiết kế hệ thống cần tính toán cả nguồn điện và hệ thống tản nhiệt.

Chi phí đầu tư màn hình LED gồm những gì

Chi phí thiết bị

• Module LED
• Cabinet
• Card điều khiển
• Bộ nguồn

Chi phí thi công

• Khung kết cấu thép
• Lắp đặt
• Hệ thống điện và tín hiệu

Chi phí vận hành

• Điện năng
• Bảo trì
• Thay thế module khi cần thiết

Những sai lầm phổ biến khi mua màn hình LED

• Chỉ so sánh giá mà không so sánh cấu hình
• Chọn pixel pitch không phù hợp khoảng cách xem
• Không tính chi phí kết cấu và lắp đặt
• Không kiểm tra chính sách bảo hành

Tiêu chí lựa chọn đơn vị cung cấp màn hình LED

Kinh nghiệm triển khai dự án

Một đơn vị đã thực hiện nhiều dự án thực tế sẽ hiểu rõ các yêu cầu kỹ thuật của từng môi trường lắp đặt.

Xem dự án: Dự án màn hình LED P2 tại sân bay quốc tế Nội Bài

Khả năng tư vấn giải pháp

Đơn vị cung cấp cần tư vấn cấu hình phù hợp với mục đích sử dụng thay vì chỉ bán sản phẩm.

Dịch vụ bảo hành và bảo trì

Màn hình LED thường hoạt động liên tục nhiều giờ mỗi ngày nên dịch vụ bảo trì đóng vai trò rất quan trọng.

Khả năng cung cấp linh kiện thay thế

Các nhà cung cấp có kho linh kiện sẵn sẽ giúp giảm thời gian sửa chữa khi xảy ra sự cố.

Kết luận

Màn hình LED là một hệ thống hiển thị phức tạp bao gồm nhiều thành phần kỹ thuật khác nhau. Việc lựa chọn đúng loại màn hình không chỉ phụ thuộc vào kích thước hay giá thành mà còn liên quan đến pixel pitch, độ sáng, công nghệ LED và môi trường lắp đặt.

Hiểu rõ các yếu tố kỹ thuật này sẽ giúp doanh nghiệp đưa ra quyết định đầu tư chính xác hơn, tối ưu chi phí và đảm bảo hiệu quả sử dụng lâu dài.
