Khi khách hàng tìm hiểu về màn hình LED, “pixel” luôn là khái niệm xuất hiện đầu tiên nhưng cũng dễ gây hiểu nhầm nhất. Tại LOTEK, chúng tôi nhận thấy phần lớn quyết định sai về cấu hình đều bắt nguồn từ việc chưa hiểu đúng bản chất của pixel trong màn hình LED module.
Mục lục
1. Khái niệm pixel và điểm ảnh LED
Pixel là đơn vị hiển thị nhỏ nhất trên màn hình. Trong công nghệ màn hình LED, mỗi pixel không đơn thuần là một điểm như trên màn hình LCD, mà là một cụm đèn LED có khả năng phát sáng.
Một pixel LED thường bao gồm:
- 3 diode màu cơ bản: đỏ (Red), xanh lá (Green), xanh dương (Blue)
- Hoặc cấu trúc SMD tích hợp cả 3 màu trong cùng một chip
Khi kết hợp các cường độ sáng khác nhau của 3 màu này, pixel có thể hiển thị hàng triệu màu sắc.
Sự khác biệt quan trọng giữa pixel LED và pixel LCD nằm ở cách hiển thị:
- Màn hình LCD sử dụng đèn nền, pixel chỉ đóng vai trò điều tiết ánh sáng
- Màn hình LED phát sáng trực tiếp tại từng pixel
Điều này dẫn đến một số khác biệt thực tế:
- LED có độ sáng cao hơn nhiều, phù hợp ngoài trời
- Góc nhìn rộng hơn
- Độ tương phản tốt hơn trong môi trường ánh sáng mạnh
Tuy nhiên, pixel LED thường có kích thước lớn hơn pixel LCD, vì vậy việc tính toán mật độ pixel là yếu tố cực kỳ quan trọng để đảm bảo độ nét.
Xem thêm: Cấu tạo và các bộ phận của màn hình LED

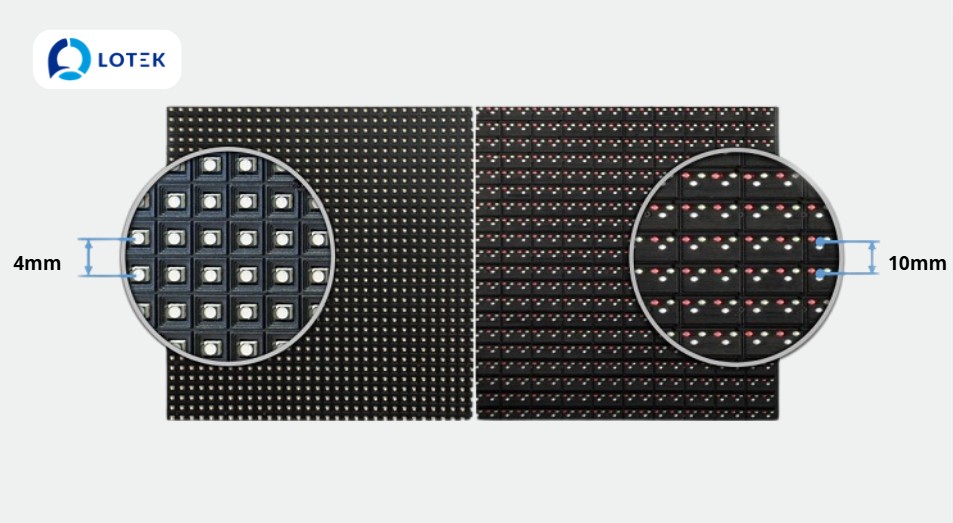

2. Pixel pitch (P) – yếu tố cốt lõi
Pixel pitch là thông số kỹ thuật quan trọng nhất khi nói đến màn hình LED.
Định nghĩa đơn giản:
- Pixel pitch là khoảng cách giữa hai tâm điểm ảnh gần nhất, đơn vị tính bằng mm
Ví dụ:
- P2.5 nghĩa là khoảng cách giữa hai pixel là 2.5mm
- P10 nghĩa là khoảng cách là 10mm
Từ thông số này, có thể suy ra mật độ pixel trên mỗi mét vuông. Pixel pitch càng nhỏ, mật độ điểm ảnh càng dày.
Pixel pitch ảnh hưởng trực tiếp đến ba yếu tố mà khách hàng quan tâm nhất:
- Độ nét hiển thị
Pixel pitch nhỏ cho hình ảnh mịn hơn, chi tiết hơn, đặc biệt khi nhìn gần - Khoảng cách quan sát tối ưu
Pixel pitch lớn phù hợp khi người xem đứng xa
Pixel pitch nhỏ phù hợp khi người xem ở gần - Chi phí đầu tư
Pixel pitch càng nhỏ, chi phí càng cao do mật độ LED lớn hơn
Một số khoảng pixel phổ biến trên thị trường:
- P1.2 – P2: dùng trong phòng họp cao cấp, studio
- P2.5 – P4: hội trường, sân khấu
- P5 – P10: quảng cáo ngoài trời
Việc lựa chọn đúng pixel pitch không phải là chọn loại nhỏ nhất, mà là chọn loại phù hợp nhất với khoảng cách nhìn và mục đích sử dụng.
3. Cấu trúc module và ảnh hưởng đến pixel
Khác với TV hay màn hình LCD, màn hình LED được cấu thành từ nhiều module ghép lại.
Mỗi module có các đặc điểm cố định:
- Kích thước vật lý (ví dụ 320x160mm)
- Số lượng pixel theo chiều ngang và dọc
- Loại pixel pitch
Ví dụ:
- Module P2.5 kích thước 320x160mm thường có độ phân giải 128×64 pixel
Điều quan trọng cần hiểu là:
- Pixel của toàn màn hình không được tính trực tiếp từ kích thước tổng
- Mà phải tính từ tổng số pixel của các module ghép lại
Điều này ảnh hưởng trực tiếp đến:
- Thiết kế kích thước màn hình
- Tính toán độ phân giải thực tế
- Khả năng hiển thị nội dung chuẩn tỷ lệ
Nếu không hiểu rõ cấu trúc module, rất dễ xảy ra tình trạng màn hình bị lệch kích thước hoặc không hiển thị đúng nội dung.
Có thể bạn quan tâm: Các kích thước module màn hình LED phổ biến

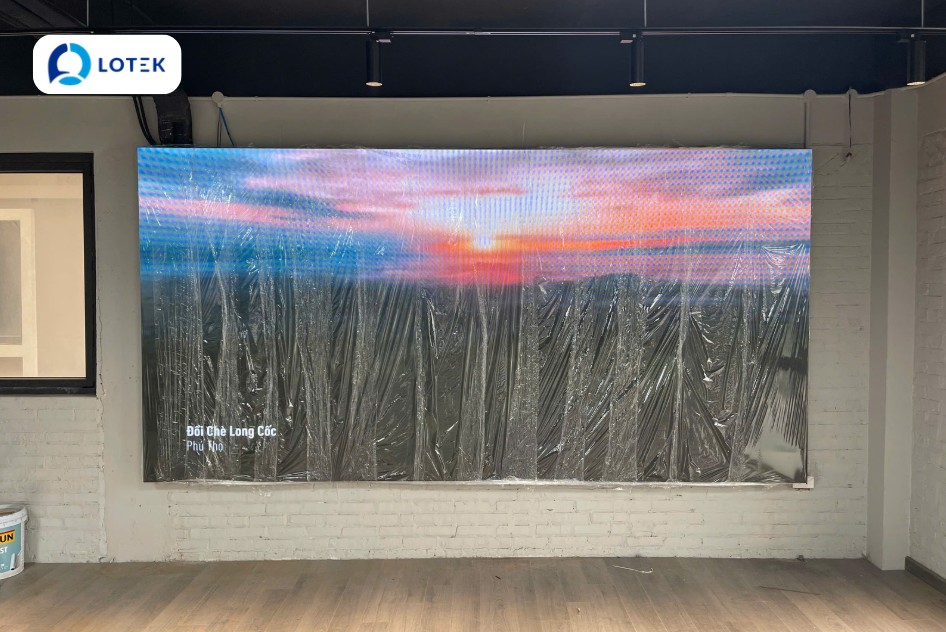

4. Cách tính pixel màn hình LED module
Đây là phần quan trọng nhất trong toàn bộ quá trình tư vấn và thiết kế. Tại LOTEK, chúng tôi luôn ưu tiên tính toán chính xác ngay từ đầu để đảm bảo khách hàng nhận được hệ thống hiển thị tối ưu.
1. Công thức cơ bản
Cách tính cơ bản dựa trên kích thước tổng thể của màn hình và pixel pitch.
Công thức:
- Số pixel ngang = chiều ngang màn hình (mm) / pixel pitch
- Số pixel dọc = chiều cao màn hình (mm) / pixel pitch
- Tổng độ phân giải = pixel ngang × pixel dọc
Ví dụ:
Một màn hình rộng 4000mm, cao 2000mm, sử dụng P4:
- Pixel ngang = 4000 / 4 = 1000 pixel
- Pixel dọc = 2000 / 4 = 500 pixel
- Tổng độ phân giải = 1000 × 500
Cách này giúp hình dung nhanh, nhưng chưa đủ chính xác khi triển khai thực tế vì không tính đến module.
2. Tính pixel theo module (cách thực tế hơn)
Trong thi công thực tế, màn hình luôn được lắp từ module, nên cách tính chuẩn phải dựa trên module.
Cần xác định:
- Kích thước một module
- Độ phân giải một module
Sau đó áp dụng:
- Tổng pixel ngang = số module ngang × pixel mỗi module theo ngang
- Tổng pixel dọc = số module dọc × pixel mỗi module theo dọc
Ưu điểm của phương pháp này:
- Phù hợp hoàn toàn với thực tế thi công
- Tránh sai số khi kích thước không chia hết
- Đảm bảo tương thích với cabinet và khung lắp đặt
Đây là phương pháp mà các đơn vị chuyên nghiệp luôn sử dụng.
3. Ví dụ thực tế
Ví dụ 1: Màn hình P2.5 trong nhà
Thông số:
- Module: 320x160mm
- Độ phân giải module: 128×64 pixel
Cách lắp:
- 10 module theo chiều ngang
- 5 module theo chiều dọc
Kết quả:
- Pixel ngang = 10 × 128 = 1280 pixel
- Pixel dọc = 5 × 64 = 320 pixel
- Tổng độ phân giải = 1280 × 320
Đây là cấu hình phổ biến cho hội trường hoặc showroom. Nếu bạn đang cân nhắc loại này, có thể tham khảo thêm dòng màn hình LED P2.5 trong nhà tại LOTEK.
Ví dụ 2: Màn hình quảng cáo ngoài trời P10
Với P10:
- Pixel pitch lớn hơn
- Mật độ pixel thấp hơn
Tuy nhiên:
- Kích thước màn hình thường lớn hơn rất nhiều
- Khoảng cách nhìn xa nên vẫn đảm bảo rõ nội dung
So sánh thực tế:
- P2.5 nhìn gần rất nét nhưng chi phí cao
- P10 nhìn xa vẫn rõ, chi phí tối ưu hơn
Đây là lý do không thể chỉ nhìn vào độ phân giải mà phải xét theo bối cảnh sử dụng.
5. Mối quan hệ giữa pixel và các yếu tố quan trọng khác
Sau khi hiểu cách tính pixel, bước tiếp theo quan trọng không kém là hiểu mối liên hệ giữa pixel và các yếu tố thực tế khi sử dụng. Đây là phần mà khách hàng thường bỏ qua, nhưng lại ảnh hưởng trực tiếp đến hiệu quả đầu tư và trải nghiệm hiển thị.

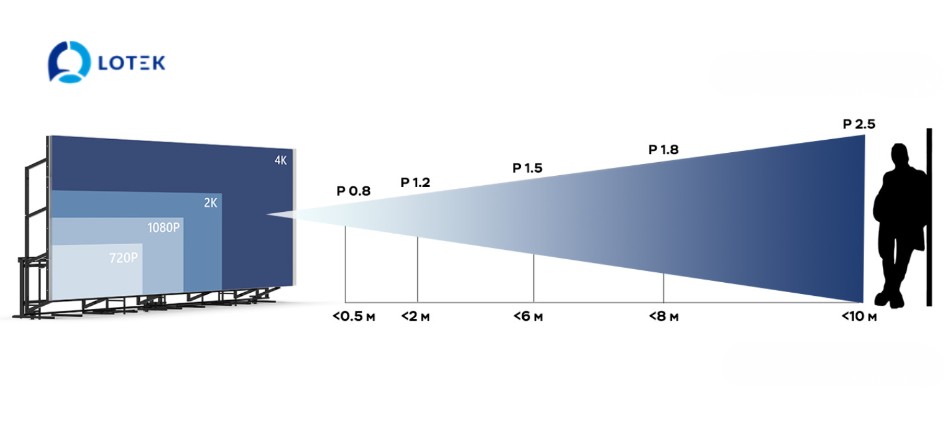

1. Pixel và khoảng cách nhìn
Một trong những nguyên tắc cơ bản trong ngành LED là mối liên hệ giữa pixel pitch và khoảng cách quan sát. Trong thực tế triển khai, các kỹ sư thường sử dụng một quy tắc kinh nghiệm khá đơn giản: khoảng cách nhìn tối thiểu xấp xỉ bằng pixel pitch nhân với 1000.
Điều này có nghĩa là:
- Màn hình P2 phù hợp với khoảng cách xem từ khoảng 2 mét trở lên
- Màn hình P10 phù hợp với khoảng cách từ 10 mét trở lên
Tuy nhiên, đây chỉ là mức tối thiểu để hình ảnh không bị rỗ. Để đạt trải nghiệm tốt, đặc biệt với nội dung chi tiết hoặc chữ nhỏ, khoảng cách thực tế nên lớn hơn mức này.
Trong các dự án thực tế, LOTEK luôn khảo sát không gian trước khi đề xuất cấu hình. Ví dụ, cùng là màn hình trong nhà nhưng:
- Phòng họp nhỏ cần pixel mịn để nhìn gần
- Hội trường lớn có thể sử dụng pixel lớn hơn để tối ưu chi phí
Việc chọn sai pixel so với khoảng cách nhìn là một trong những nguyên nhân phổ biến khiến màn hình bị đánh giá là “không nét” dù thông số không hề thấp.
2. Pixel và độ nét hiển thị
Một nguyên lý dễ hiểu là mật độ pixel càng cao thì hình ảnh càng mịn. Khi pixel pitch nhỏ, các điểm ảnh nằm gần nhau hơn, giúp mắt người khó nhận ra khoảng trống giữa các điểm.
Tuy nhiên, trong thực tế không phải lúc nào pixel nhỏ cũng là lựa chọn tốt nhất. Độ nét chỉ thực sự có ý nghĩa khi phù hợp với khoảng cách quan sát và nội dung hiển thị.
Ví dụ:
- Với màn hình quảng cáo ngoài trời, người xem thường đứng xa, nên việc tăng mật độ pixel không mang lại khác biệt rõ rệt
- Ngược lại, trong phòng họp hoặc showroom, người xem ở gần nên pixel nhỏ là yếu tố quyết định
Một sai lầm phổ biến là khách hàng luôn muốn chọn pixel nhỏ nhất trong khả năng tài chính, nhưng lại không khai thác hết giá trị của nó. Điều này dẫn đến chi phí cao nhưng hiệu quả sử dụng không tương xứng.
3. Pixel và chi phí đầu tư
Pixel pitch có ảnh hưởng trực tiếp đến chi phí. Khi pixel càng nhỏ, số lượng điểm ảnh trên mỗi mét vuông tăng lên rất nhanh, kéo theo chi phí linh kiện, sản xuất và thi công tăng theo.
Có thể hình dung đơn giản:
- P10 có mật độ pixel thấp, chi phí thấp
- P2.5 có mật độ pixel cao gấp nhiều lần, chi phí cũng tăng tương ứng
Tuy nhiên, việc lựa chọn không nên dựa trên tư duy “càng cao càng tốt”, mà nên tối ưu theo nhu cầu thực tế. Một cấu hình phù hợp là cấu hình đáp ứng đủ yêu cầu hiển thị trong bối cảnh sử dụng cụ thể.
Trong tư vấn, LOTEK thường đặt ra bài toán cân bằng giữa ba yếu tố:
- Khoảng cách nhìn
- Mục đích sử dụng
- Ngân sách đầu tư
Từ đó đưa ra phương án tối ưu thay vì phương án đắt nhất.
4. Pixel và nội dung trình chiếu
Một yếu tố rất quan trọng nhưng thường bị bỏ qua là loại nội dung hiển thị. Pixel không chỉ quyết định độ nét tổng thể mà còn ảnh hưởng trực tiếp đến khả năng thể hiện nội dung.
Với các loại nội dung khác nhau, yêu cầu về pixel cũng khác nhau:
- Video độ phân giải cao như Full HD hoặc 4K cần màn hình có đủ số lượng pixel để hiển thị trọn vẹn chi tiết
- Nội dung văn bản, đặc biệt là chữ nhỏ, yêu cầu pixel mịn để tránh bị răng cưa
- Nội dung đơn giản như logo, hình ảnh lớn có thể sử dụng pixel lớn hơn mà vẫn đảm bảo hiệu quả
Nếu không cân nhắc yếu tố này, màn hình có thể gặp tình trạng hiển thị không rõ chữ hoặc không tận dụng được chất lượng video đầu vào.
6. Những yếu tố kỹ thuật nâng cao cần lưu ý
Đối với những khách hàng muốn hiểu sâu hơn hoặc triển khai các dự án lớn, việc nắm được các yếu tố kỹ thuật nâng cao là rất cần thiết. Đây là những yếu tố không thể hiện rõ trên bảng thông số, nhưng lại ảnh hưởng lớn đến chất lượng vận hành.
1. Tỷ lệ khung hình và mapping nội dung
Một vấn đề thường gặp là sự không đồng nhất giữa tỷ lệ nội dung và kích thước thực tế của màn hình LED. Nội dung phổ biến hiện nay thường theo tỷ lệ 16:9, trong khi màn hình LED lại được ghép từ module nên kích thước có thể không đúng chuẩn này.
Nếu không xử lý đúng, nội dung sẽ bị kéo giãn hoặc xuất hiện viền đen. Để tránh tình trạng này, cần tính toán độ phân giải ngay từ đầu sao cho phù hợp với tỷ lệ nội dung, hoặc sử dụng giải pháp mapping để điều chỉnh.
2. Giới hạn của bộ điều khiển
Mỗi hệ thống LED đều sử dụng bộ điều khiển để xử lý tín hiệu hình ảnh. Tuy nhiên, mỗi bộ điều khiển đều có giới hạn về số lượng pixel mà nó có thể quản lý.
Khi màn hình có độ phân giải quá lớn:
- Một controller không đủ khả năng xử lý
- Phải chia thành nhiều vùng và sử dụng nhiều bộ điều khiển
Nếu không tính toán từ đầu, hệ thống có thể gặp lỗi hiển thị hoặc phải thay đổi cấu hình gây phát sinh chi phí.
3. Refresh rate và mật độ pixel
Nhiều người cho rằng chỉ cần pixel cao là đủ để có hình ảnh đẹp. Tuy nhiên, một yếu tố quan trọng khác là tần số quét (refresh rate).
Nếu refresh rate thấp:
- Hình ảnh có thể bị nhấp nháy
- Khi quay video sẽ xuất hiện hiện tượng sọc
Ngay cả khi mật độ pixel cao, nếu refresh rate không đạt tiêu chuẩn, trải nghiệm vẫn bị ảnh hưởng. Điều này đặc biệt quan trọng với sân khấu, sự kiện hoặc các ứng dụng có quay phim.

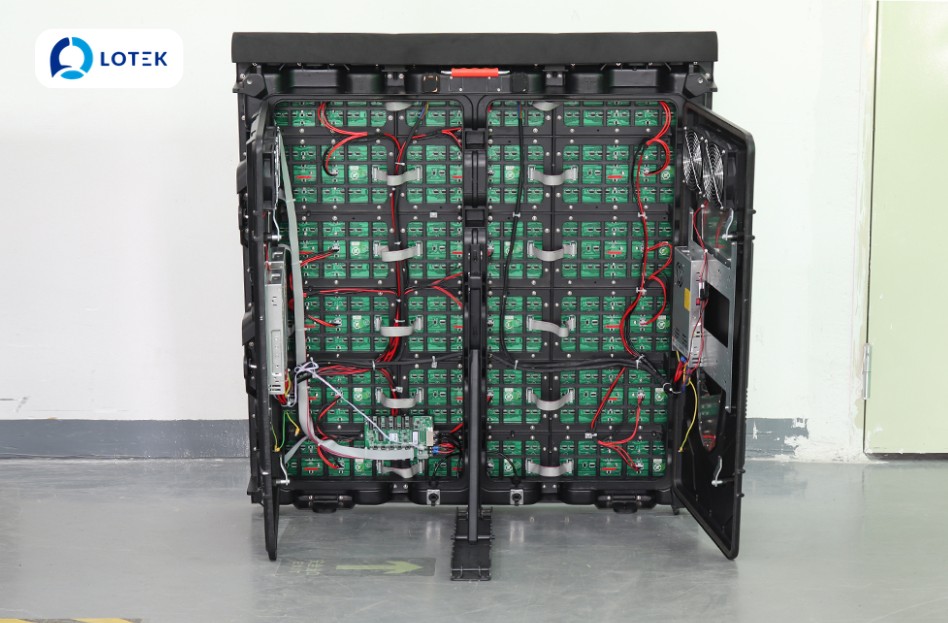

4. Cabinet và ảnh hưởng đến độ phân giải
Cabinet là khung chứa các module và đóng vai trò quan trọng trong việc đảm bảo độ chính xác khi ghép màn hình.
Một cabinet tiêu chuẩn giúp:
- Các module được ghép khít, không lệch pixel
- Bề mặt màn hình phẳng, không bị cong hoặc gợn
- Đồng bộ ánh sáng và màu sắc trên toàn bộ màn hình
Ngược lại, nếu cabinet không chính xác, dù thông số pixel tốt, hình ảnh vẫn có thể bị sai lệch hoặc mất đồng đều.
Đọc thêm: Hệ thống khung màn hình LED – cấu trúc và đặc điểm
Tổng kết lại, pixel không phải là một thông số độc lập mà luôn liên kết chặt chẽ với nhiều yếu tố khác. Việc hiểu rõ những mối quan hệ này sẽ giúp khách hàng không chỉ chọn đúng cấu hình mà còn đảm bảo hệ thống hoạt động hiệu quả, ổn định và tối ưu chi phí trong dài hạn.
