Tìm hiểu các kích thước module màn hình LED

Khi tìm hiểu về màn hình LED, phần lớn khách hàng sẽ quan tâm đến độ nét, độ sáng hay giá thành, nhưng lại ít chú ý đến một yếu tố mang tính “nền tảng” là module LED. Trong thực tế triển khai, đây lại là yếu tố ảnh hưởng trực tiếp đến cách thiết kế màn hình, khả năng thi công, cũng như chi phí bảo trì về lâu dài.

Dưới góc độ kỹ thuật và kinh nghiệm thi công thực tế, chúng tôi (LOTEK) sẽ giúp bạn hiểu rõ module màn hình LED là gì, vì sao kích thước module lại quan trọng, và các loại kích thước phổ biến hiện nay trên thị trường.

1. Module màn hình LED là gì?

Module LED là đơn vị cấu thành cơ bản của một màn hình LED. Mỗi module là một bảng mạch hoàn chỉnh, trên đó tích hợp sẵn các thành phần cần thiết để hiển thị hình ảnh, bao gồm:

• Hệ thống điểm ảnh LED (từ vài trăm đến hàng nghìn điểm ảnh)
• IC điều khiển tín hiệu hiển thị
• Mạch cấp nguồn và kết nối dữ liệu

Trong quá trình lắp đặt, nhiều module sẽ được ghép lại với nhau để tạo thành một khối lớn hơn gọi là cabinet. Sau đó, các cabinet tiếp tục được ghép lại để tạo thành màn hình LED hoàn chỉnh theo kích thước mong muốn.

2. Vai trò của kích thước module trong thực tế

Kích thước module không chỉ là một thông số về kích thước vật lý, mà ảnh hưởng trực tiếp đến toàn bộ quá trình từ thiết kế, thi công cho đến vận hành và bảo trì màn hình LED.

Trên thực tế, đây là yếu tố nền tảng quyết định màn hình có “dễ làm – dễ dùng – dễ sửa” hay không.

1. Ảnh hưởng đến thiết kế kích thước màn hình

Khác với màn hình LCD có thể đặt hàng theo kích thước gần như tùy ý, màn hình LED phải được thiết kế dựa trên kích thước module.

Nói cách khác, kích thước tổng thể của màn hình luôn phải là bội số của kích thước module.

Ví dụ:

• Nếu module có chiều dài 320mm thì chiều ngang màn hình phải chia hết cho 320mm
• Nếu không, màn hình sẽ không thể ghép kín hoặc phải xử lý rất phức tạp

Điều này dẫn đến hai hệ quả quan trọng:

• Ảnh hưởng đến tỷ lệ màn hình như 16:9, 4:3
• Ảnh hưởng đến khả năng hiển thị nội dung đúng chuẩn, đặc biệt với video

Nếu không tính toán từ đầu, rất dễ gặp tình trạng màn hình bị lệch tỷ lệ hoặc phải “co kéo” nội dung.

2. Ảnh hưởng đến thi công và lắp đặt

Kích thước module quyết định mức độ tiêu chuẩn hóa của toàn bộ hệ thống.

Với các module phổ biến:

• Việc ghép cabinet nhanh và chính xác hơn
• Ít phát sinh sai lệch trong quá trình lắp đặt
• Dễ đồng bộ giữa các linh kiện và phụ kiện

Ngược lại, với module đặc thù:

• Quy trình thi công phức tạp hơn
• Yêu cầu đội kỹ thuật có kinh nghiệm cao hơn
• Dễ phát sinh lỗi về kích thước, kết nối hoặc đồng bộ

Trong thực tế, sự khác biệt này ảnh hưởng trực tiếp đến tiến độ và độ ổn định của công trình.

3. Ảnh hưởng đến bảo trì và thay thế

Đây là yếu tố thường không được chú ý ở giai đoạn đầu, nhưng lại rất quan trọng khi vận hành lâu dài.

Với module phổ biến:

• Dễ tìm linh kiện thay thế trên thị trường
• Có thể thay nhanh khi xảy ra lỗi
• Chi phí sửa chữa ở mức hợp lý

Với module đặc thù:

• Khó tìm hàng thay thế sau một thời gian
• Có thể phải đặt riêng từ nhà sản xuất
• Thời gian chờ lâu và chi phí cao hơn đáng kể

Trong nhiều trường hợp, việc chọn module không phổ biến có thể khiến chi phí bảo trì tăng mạnh sau vài năm sử dụng.

4. Ảnh hưởng đến chi phí dài hạn

Ở thời điểm lắp đặt ban đầu, sự khác biệt giữa các loại module có thể chưa rõ ràng. Tuy nhiên, sau khoảng 2–3 năm vận hành, tác động sẽ bắt đầu thể hiện rõ.

• Màn hình sử dụng module tiêu chuẩn thường có chi phí bảo trì thấp và ổn định
• Màn hình sử dụng module đặc thù có nguy cơ phát sinh chi phí cao khi cần thay thế linh kiện

Vì vậy, lựa chọn kích thước module không chỉ là quyết định về mặt kỹ thuật, mà còn là quyết định liên quan trực tiếp đến chi phí trong toàn bộ vòng đời sử dụng của màn hình LED.

3. Các kích thước module LED phổ biến trên thị trường

Dựa trên thực tế sản xuất và triển khai từ nhiều hãng, hiện nay có một số kích thước module được sử dụng phổ biến. Mỗi loại có đặc điểm và ứng dụng riêng.

3.1. Module 320 x 160 mm – kích thước phổ biến nhất

Đây là loại module được sử dụng rộng rãi nhất hiện nay và gần như được xem là “chuẩn ngành”.

Phạm vi sử dụng

• Áp dụng cho nhiều loại pixel pitch từ P1.25 đến P10, phổ biến như màn hình LED P2.5 trong nhà
• Dùng được cho cả indoor và outdoor

Đặc điểm kỹ thuật

Dễ ghép thành các kích thước cabinet phổ biến như:

• 640 x 480 mm
• 960 x 960 mm

Tỷ lệ module dạng chữ nhật giúp linh hoạt trong thiết kế màn hình

Ưu điểm thực tế

Tiêu chí	Đánh giá
Khả năng thi công	Dễ
Khả năng thay thế	Rất tốt
Tính phổ biến	Cao
Chi phí bảo trì	Thấp

Trong thực tế, phần lớn các công trình màn hình LED quảng cáo, hội trường, showroom đều sử dụng loại module này.

3.2. Module 250 x 250 mm

Đây là loại module phổ biến trong các hệ thống màn hình outdoor và sân khấu.

Ứng dụng

• Outdoor P2.9 – P4.8
• Màn hình sân khấu, sự kiện

Đặc điểm

Kích thước vuông giúp dễ chia bố cục

Thường đi kèm cabinet tiêu chuẩn:

• 500 x 500 mm
• 1000 x 1000 mm

Ưu điểm

• Dễ lắp ráp theo dạng module vuông
• Phù hợp với các hệ thống cần tháo lắp nhanh (sân khấu, sự kiện lưu động)

Lưu ý

• Ít phổ biến hơn 320 x 160 trong các công trình cố định
• Linh kiện thay thế có thể phụ thuộc vào từng hệ thống

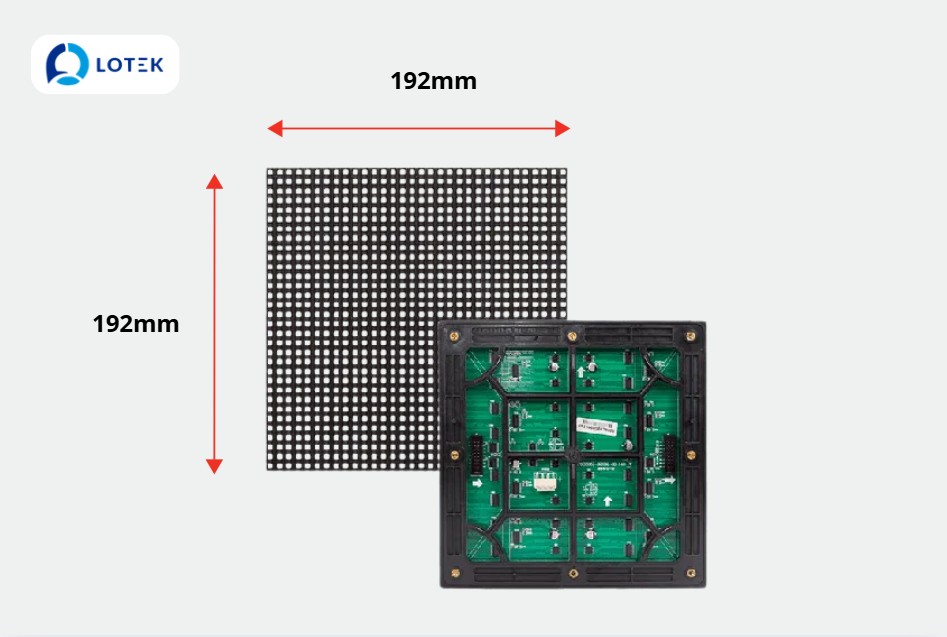

3.3. Module 240 x 240 mm và 192 x 192 mm

Đây là các kích thước ít phổ biến hơn, thường xuất hiện trong một số dòng sản phẩm chuyên biệt.

Đặc điểm

• Kích thước nhỏ gọn
• Thường dùng cho màn hình có yêu cầu đặc biệt

Ứng dụng

• Màn hình fine pitch
• Các dự án cần thiết kế riêng

Nhận định

• Không phải lựa chọn phổ biến cho đa số công trình
• Cần cân nhắc kỹ về khả năng thay thế sau này

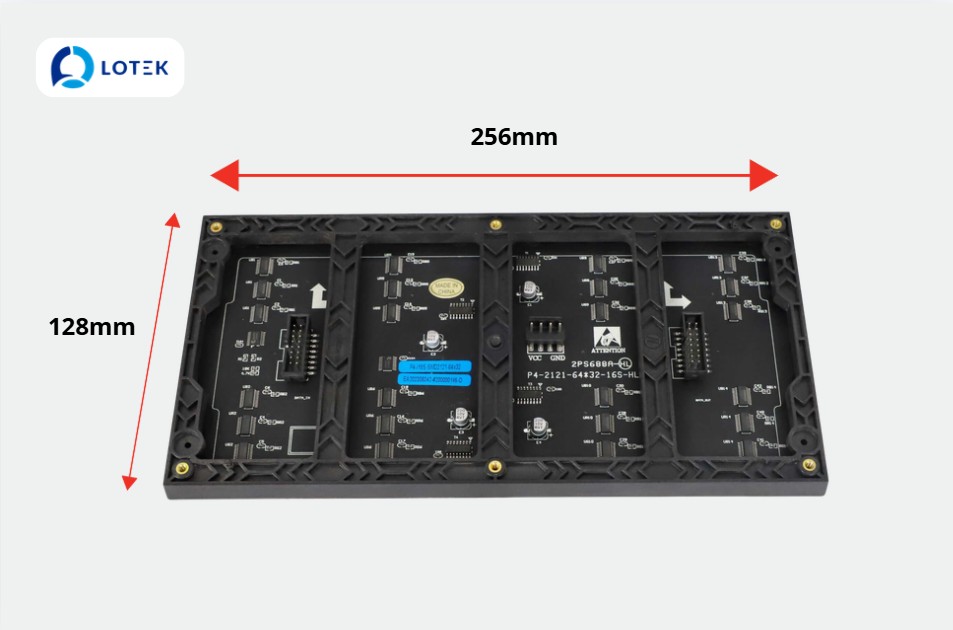

3.4. Module 256 x 128 mm và 256 x 256 mm

Đây là các kích thước thường gặp trong một số dòng outdoor hoặc hệ thống theo tiêu chuẩn riêng của nhà sản xuất.

Đặc điểm

• Linh hoạt trong thiết kế cabinet
• Có thể tối ưu theo từng dòng sản phẩm cụ thể

Ứng dụng

• Outdoor
• Các hệ thống đồng bộ theo hãng

Lưu ý

• Phụ thuộc nhiều vào hệ sinh thái của nhà sản xuất
• Khi thay thế cần đúng loại module tương thích

3.5. Các loại module đặc biệt

Bên cạnh các module kích thước tiêu chuẩn, thị trường hiện nay có nhiều loại module LED được thiết kế riêng để phục vụ các yêu cầu hiển thị đặc biệt hoặc không gian kiến trúc phức tạp. Nhóm này thường được gọi chung là module sáng tạo (creative LED module).

Khác với module tiêu chuẩn vốn tối ưu cho tính ổn định và dễ bảo trì, các module đặc biệt được thiết kế để tối ưu về hình dạng và khả năng thích ứng với bề mặt lắp đặt.

Module cong (curved module)

Đây là loại module được thiết kế để tạo ra bề mặt hiển thị cong theo bán kính nhất định.

Nhóm nội dung	Chi tiết
Đặc điểm kỹ thuật	Sử dụng PCB dạng phân đoạn hoặc thiết kế đặc biệt cho phép uốn cong theo bán kính nhất định. Có thể cong theo chiều ngang hoặc dọc. Cabinet thường có cơ cấu điều chỉnh góc để tạo hình cong chính xác.
Ứng dụng thực tế	Màn hình cong trong trung tâm thương mại, màn hình vòng cung sân khấu, các hệ thống hiển thị bao quanh không gian.
Hạn chế kỹ thuật	Bị giới hạn bởi bán kính cong cố định. Lắp đặt yêu cầu độ chính xác cao, nếu sai lệch dễ gây hở module hoặc lệch hình ảnh.

Module mềm (flexible module)

Đây là loại module có khả năng uốn cong linh hoạt, thậm chí có thể tạo hình theo nhiều dạng khác nhau.

Nhóm nội dung	Chi tiết
Đặc điểm kỹ thuật	Sử dụng PCB mềm thay vì PCB cứng. Có thể uốn theo nhiều hướng như cong lồi, cong lõm hoặc dạng hình trụ. Thường cố định bằng nam châm hoặc khung chuyên dụng.
Ứng dụng thực tế	Màn hình tròn, màn hình cột, màn hình dạng sóng hoặc các thiết kế sáng tạo trong showroom, triển lãm, không gian cao cấp.
Hạn chế kỹ thuật	Độ bền cơ học thấp hơn module cứng. Khả năng tản nhiệt kém hơn do cấu trúc linh hoạt. Dễ bị ảnh hưởng khi hoạt động trong môi trường nhiệt độ cao hoặc điều kiện khắc nghiệt.

Module thiết kế riêng theo dự án (custom module)

Đây là loại module được sản xuất riêng cho từng công trình cụ thể.

Nhóm nội dung	Chi tiết
Đặc điểm kỹ thuật	Kích thước và cấu trúc được thiết kế riêng theo từng dự án. Có thể thay đổi hình dạng, mật độ điểm ảnh và cách bố trí linh kiện theo yêu cầu cụ thể.
Ứng dụng thực tế	Các công trình kiến trúc đặc biệt, màn hình nghệ thuật, không gian trưng bày mang tính nhận diện thương hiệu.
Hạn chế kỹ thuật	Phụ thuộc hoàn toàn vào nhà sản xuất. Khó thay thế linh kiện nếu xảy ra lỗi. Thời gian sửa chữa lâu và chi phí cao hơn so với module tiêu chuẩn.

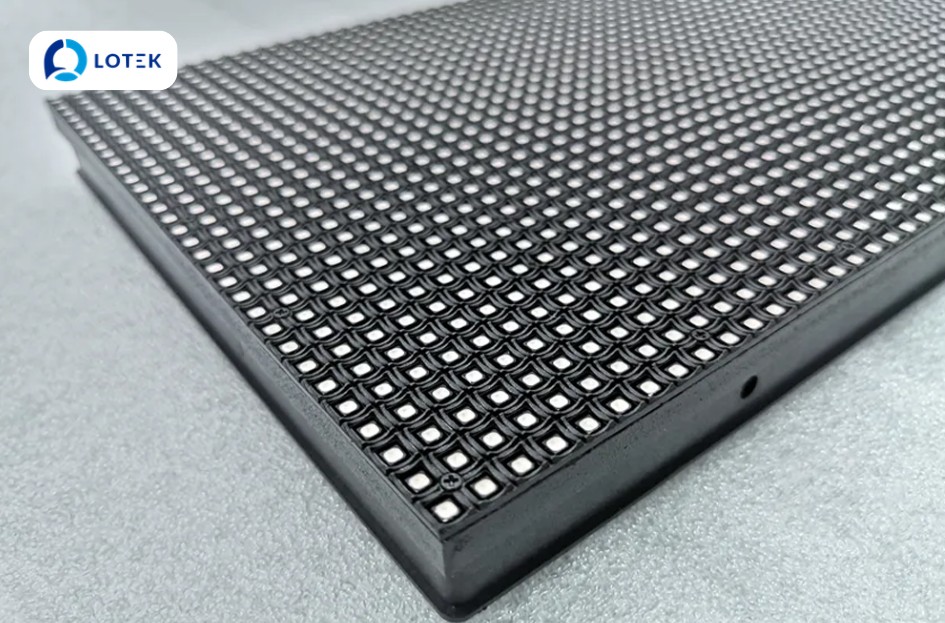

4. Vì sao kích thước module 320 x 160 mm lại phổ biến nhất?

Trong thực tế thi công và sản xuất màn hình LED, module 320 x 160 mm gần như trở thành một “chuẩn chung” của ngành. Không phải ngẫu nhiên mà kích thước này được sử dụng rộng rãi, mà xuất phát từ sự cân bằng hợp lý giữa sản xuất, thi công và vận hành.

4.1. Tối ưu về sản xuất

Từ góc độ nhà sản xuất, module 320 x 160 mm mang lại nhiều lợi thế:

• Dễ tiêu chuẩn hóa dây chuyền sản xuất
• Tương thích với nhiều loại pixel pitch từ P1.25 đến P10
• Linh kiện (LED, IC, PCB) được chuẩn hóa theo số lượng lớn

Khi sản xuất hàng loạt với một kích thước thống nhất:

• Giá thành module giảm đáng kể
• Nguồn cung ổn định hơn
• Dễ thay thế linh kiện trong suốt vòng đời sản phẩm

Đây là lý do vì sao các hãng lớn đều ưu tiên phát triển dòng module theo kích thước này.

4.2. Tối ưu về thi công và lắp đặt

Ở góc độ triển khai thực tế, kích thước 320 x 160 mm giúp việc thi công trở nên đơn giản và hiệu quả hơn.

Các module có thể dễ dàng ghép thành các kích thước cabinet phổ biến như:

Kích thước cabinet	Cách ghép
640 x 480 mm	2 x 3 module
960 x 960 mm	3 x 6 module

Nhờ cấu trúc này:

• Dễ căn chỉnh khung và đảm bảo độ phẳng
• Giảm sai số trong quá trình lắp đặt
• Tăng tốc độ thi công

Ngoài ra, kích thước module không quá lớn cũng không quá nhỏ, giúp kỹ thuật viên thao tác thuận tiện hơn trong quá trình lắp ráp.

4.3. Tối ưu về bảo trì và vận hành

Một trong những lý do quan trọng khiến module 320 x 160 mm trở thành tiêu chuẩn phổ biến là khả năng bảo trì rất tốt trong thực tế vận hành. Kích thước này tạo ra sự cân bằng hợp lý: không quá lớn nên kỹ thuật viên có thể dễ dàng tháo lắp và thay thế từng module khi xảy ra lỗi, đồng thời cũng không quá nhỏ nên không làm tăng quá nhiều số lượng điểm ghép trên toàn bộ màn hình. Nhờ đó, hệ thống vừa thuận tiện trong bảo trì, vừa giảm thiểu rủi ro phát sinh lỗi kết nối trong quá trình sử dụng lâu dài.

Trong thực tế:

• Khi một khu vực màn hình bị lỗi, chỉ cần thay module tương ứng
• Không ảnh hưởng đến toàn bộ hệ thống

Điều này giúp giảm đáng kể chi phí và thời gian bảo trì. Tham khảo thêm các bước cơ bản để vệ sinh màn hình LED chuẩn nhất và các bước test màn hình LED trước khi bàn giao để đảm bảo hệ thống luôn vận hành ổn định.

5. Kích thước module ảnh hưởng gì đến thiết kế màn hình?

Kích thước module không chỉ là yếu tố kỹ thuật riêng lẻ, mà ảnh hưởng trực tiếp đến cách thiết kế và hiển thị của toàn bộ màn hình.

Màn hình LED phải được thiết kế theo nguyên tắc kích thước tổng thể là bội số của kích thước module. Điều này có nghĩa là toàn bộ chiều ngang và chiều cao của màn hình đều phải chia hết cho kích thước module sử dụng. Ví dụ, với module có chiều ngang 320 mm thì kích thước màn hình sẽ cần tuân theo các mốc như 320, 640, 960 mm… để đảm bảo có thể ghép kín hoàn toàn.

Nếu không tuân thủ nguyên tắc này, quá trình thi công sẽ buộc phải điều chỉnh khung hoặc xử lý cắt ghép, vừa làm giảm tính thẩm mỹ vừa ảnh hưởng đến độ chắc chắn của kết cấu. Vì vậy, ngay từ giai đoạn thiết kế ban đầu cần tính toán chính xác kích thước màn hình, thay vì điều chỉnh sau khi đã triển khai.

5.2. Ảnh hưởng đến tỷ lệ hiển thị

Module 320 x 160 mm có tỷ lệ 2:1. Khi ghép lại:

• Dễ tạo ra các tỷ lệ phổ biến như 16:9
• Phù hợp với nội dung video tiêu chuẩn

Ví dụ: Ghép 8 module theo chiều ngang và 4 module theo chiều dọc sẽ tạo ra tỷ lệ gần với 16:9

Nếu sử dụng module có tỷ lệ khác:

• Có thể khó đạt tỷ lệ chuẩn
• Nội dung hiển thị dễ bị kéo giãn hoặc không cân đối

5.3. Ảnh hưởng đến độ linh hoạt khi thi công

Kích thước module ảnh hưởng trực tiếp đến độ linh hoạt khi thi công màn hình LED. Với module có kích thước nhỏ, việc tùy biến kích thước màn hình sẽ dễ dàng hơn, đặc biệt trong các không gian phức tạp hoặc yêu cầu kích thước không tiêu chuẩn. Tuy nhiên, do số lượng module tăng lên, số điểm kết nối cũng nhiều hơn, từ đó làm tăng nguy cơ phát sinh lỗi trong quá trình vận hành.

Ngược lại, module có kích thước lớn giúp giảm số lượng module cần sử dụng, nhờ đó quá trình thi công diễn ra nhanh hơn và đơn giản hơn. Tuy nhiên, hạn chế là khả năng điều chỉnh kích thước màn hình sẽ kém linh hoạt, khó đáp ứng các không gian đặc thù. Vì vậy, việc lựa chọn kích thước module luôn cần cân nhắc để cân bằng giữa tính linh hoạt trong thiết kế và hiệu quả trong thi công.

6. Mối liên hệ giữa kích thước module và pixel pitch

Một hiểu lầm phổ biến là nhiều người cho rằng module lớn hay nhỏ sẽ quyết định độ nét. Thực tế, hai yếu tố này hoàn toàn khác nhau.

6.1. Cùng kích thước module nhưng độ phân giải khác nhau

Với cùng module 320 x 160 mm, số lượng điểm ảnh sẽ thay đổi tùy theo pixel pitch:

Pixel Pitch	Độ phân giải module
P2.5	128 x 64
P3	104 x 52
P4	80 x 40

Điều này cho thấy:

• Kích thước module giữ nguyên
• Nhưng mật độ điểm ảnh thay đổi

6.2. Ý nghĩa trong thực tế

Trong thực tế sử dụng, pixel pitch là yếu tố quyết định trực tiếp đến độ nét của màn hình LED. Khi pixel pitch càng nhỏ, mật độ điểm ảnh trên cùng một diện tích càng cao, từ đó hình ảnh hiển thị sẽ sắc nét và mịn hơn, đặc biệt khi nhìn ở khoảng cách gần. Ngược lại, pixel pitch lớn đồng nghĩa với mật độ điểm ảnh thấp hơn, khiến hình ảnh có xu hướng thô và kém chi tiết hơn.

Vì vậy, cần hiểu rõ rằng kích thước module không quyết định độ nét của màn hình, mà pixel pitch mới là yếu tố cốt lõi ảnh hưởng đến chất lượng hiển thị. Nắm được nguyên tắc này sẽ giúp tránh những nhầm lẫn phổ biến khi so sánh các cấu hình màn hình LED trên thị trường.

7. Kích thước module và hệ cabinet

Trong thi công thực tế, module không được lắp trực tiếp thành màn hình, mà phải thông qua cabinet.

7.1. Mối liên hệ giữa module và cabinet

Cabinet là khung kim loại chứa nhiều module. Kích thước cabinet được thiết kế dựa trên kích thước module.

Ví dụ với module 320 x 160 mm:

Cabinet	Số module
640 x 480 mm	6 module
960 x 960 mm	18 module

Cách ghép này đảm bảo:

• Tối ưu không gian lắp đặt
• Giữ được độ phẳng và độ chắc chắn của màn hình

7.2. Ảnh hưởng đến kết cấu và thi công

Kích thước cabinet phụ thuộc trực tiếp vào module, từ đó ảnh hưởng đến toàn bộ kết cấu màn hình.

Cabinet lớn:

• Giảm số lượng khung
• Tăng tốc độ thi công
• Phù hợp màn lớn, cố định

Cabinet nhỏ:

• Linh hoạt hơn khi lắp đặt
• Phù hợp không gian hạn chế
• Dễ vận chuyển và tháo lắp

Tuy nhiên, cabinet nhỏ cũng đồng nghĩa:

• Nhiều điểm ghép hơn
• Tăng yêu cầu về độ chính xác khi lắp đặt
