Bộ điều khiển gửi tín hiệu LED MCTRL700 Novastar

Thông số kỹ thuật

Thông số kỹ thuật MCTRL700
Tải hiển thị tối đa	1920×1200@60Hz, tương đương khoảng 2.304.000 điểm ảnh
Cổng đầu vào	1×SL-DVI (IN-OUT), 1×HDMI 1.3 (IN-OUT), 1×AUDIO
Cổng đầu ra	6×Gigabit Ethernet (RJ45), 1×HDMI 1.3 (cascade), 1×SL-DVI (cascade)
Dung lượng mỗi cổng Ethernet	Tối đa 650.000 điểm ảnh, hỗ trợ dự phòng giữa các cổng
Bit màu hỗ trợ	8bit, định dạng RGB 4:4:4
Hiệu chỉnh điểm ảnh	Hiệu chỉnh độ sáng và màu sắc theo từng điểm ảnh, kết hợp NovaLCT và nền tảng hiệu chỉnh NOVACLB
Ghép nối thiết bị	Tối đa 20 thiết bị qua cổng UART cascade
Cổng kết nối máy tính	Type-B USB 2.0
Nguồn điện	AC 100V–240V, 50/60Hz
Công suất tiêu thụ định mức	12W
Nhiệt độ hoạt động	-20°C đến +60°C
Độ ẩm hoạt động	10%–90% RH, không ngưng tụ
Kích thước	482,0 × 268,5 × 44,4 mm
Trọng lượng	2,6 kg (thiết bị đơn)
Kiểu lắp đặt rack	1U, chỉ đặt nằm ngang, không lắp dựng đứng hoặc lộn ngược
Chứng nhận	FCC, CE, RoHS, IC, PSE, NTRA, CB

Tổng quan sản phẩm

MCTRL700 là bộ điều khiển gửi tín hiệu LED do Novastar phát triển, hỗ trợ 1 cổng DVI, 1 cổng HDMI và 1 cổng audio đầu vào, cùng 6 cổng Ethernet đầu ra. Một thiết bị đơn có tải hiển thị lên đến 1920×1200 tại tần số 60Hz.

Thiết bị kết nối với máy tính qua cổng USB Type-B, và có thể ghép nối nhiều thiết bị MCTRL700 với nhau qua cổng UART để vận hành đồng bộ trên những màn hình LED quy mô lớn hơn.

MCTRL700 phù hợp cho cả ứng dụng cho thuê dàn dựng và lắp đặt cố định, thường gặp tại các buổi hòa nhạc, sự kiện truyền hình trực tiếp, trung tâm giám sát an ninh, sự kiện thể thao.

Tính năng nổi bật

• 3 loại cổng đầu vào: SL-DVI, HDMI 1.3 và Audio, đều hỗ trợ cả chiều vào và ra để cascade.
• 6 cổng Gigabit Ethernet đầu ra, mỗi cổng tải được tối đa 650.000 điểm ảnh.
• Hỗ trợ dự phòng giữa các cổng Ethernet, hạn chế rủi ro gián đoạn hình ảnh khi một cổng gặp sự cố.
• Ghép nối tối đa 20 thiết bị qua cổng UART, phù hợp khi mở rộng hệ thống màn hình lớn.
• Hiệu chỉnh độ sáng và màu sắc ở cấp độ từng điểm ảnh, kết hợp phần mềm NovaLCT và nền tảng hiệu chỉnh NOVACLB, giúp màn hình đồng đều về độ sáng và màu sắc.
• Cấu hình gọn nhẹ, dạng rack 1U, dễ dàng lắp đặt trong tủ thiết bị hoặc mang theo cho các show lưu động.
• Kết nối và cập nhật đơn giản qua cổng USB Type-B.

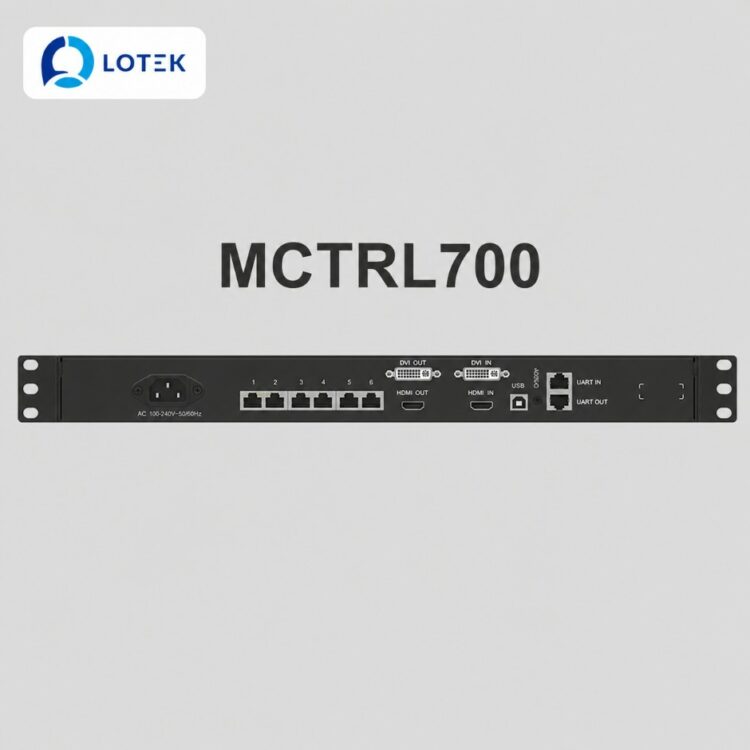

Chi tiết cổng kết nối

Nhóm cổng	Chi tiết
DVI IN	1×SL-DVI input, độ phân giải tối đa 1920×1200@60Hz. Hỗ trợ độ phân giải tùy chỉnh, chiều rộng tối đa 3840 (3840×600@60Hz), chiều cao tối đa 3840 (500×3840@60Hz). Chuẩn HDCP 1.4, không hỗ trợ tín hiệu xen kẽ.
HDMI IN	1×HDMI 1.3 input, độ phân giải tối đa 1920×1200@60Hz. Hỗ trợ độ phân giải tùy chỉnh tương tự cổng DVI. Chuẩn HDCP 1.4, không hỗ trợ tín hiệu xen kẽ.
AUDIO	Cổng vào tín hiệu audio.
Ethernet 1–6 (đầu ra)	6×cổng RJ45 Gigabit Ethernet, tải tối đa 650.000 điểm ảnh mỗi cổng, hỗ trợ dự phòng giữa các cổng.
HDMI OUT	1×HDMI 1.3 output, dùng để cascade thiết bị.
DVI OUT	1×SL-DVI output, dùng để cascade thiết bị.
USB	Cổng Type-B USB 2.0, dùng để kết nối với máy tính điều khiển.
UART IN/OUT	Cổng vào và ra dùng để ghép nối thiết bị, tối đa 20 thiết bị có thể cascade với nhau.

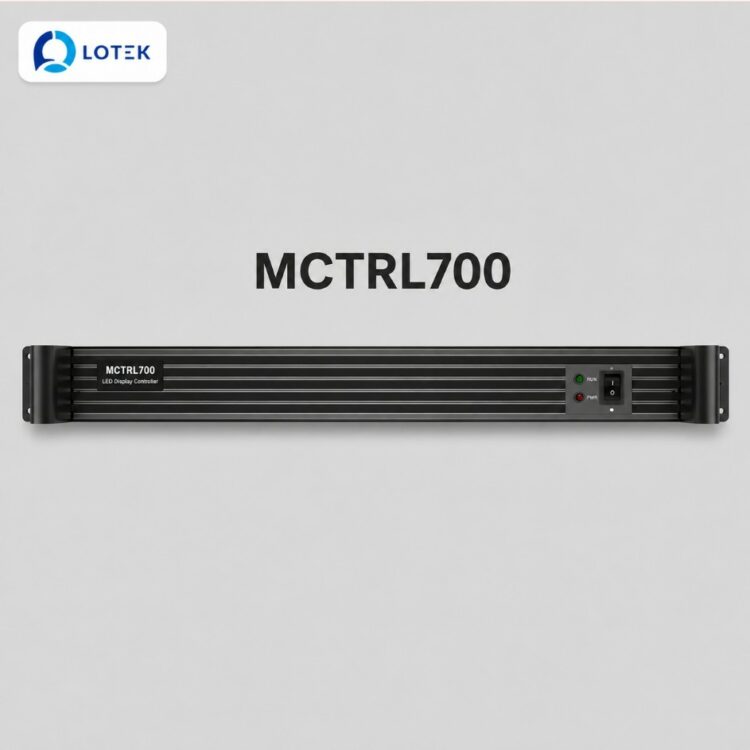

Đèn báo mặt trước

Đèn báo	Trạng thái	Ý nghĩa
RUN (Xanh lá)	Nhấp nháy chậm, một lần mỗi 2 giây	Không có tín hiệu hình ảnh đầu vào
	Nhấp nháy bình thường, 4 lần mỗi giây	Đã có tín hiệu hình ảnh đầu vào
	Nhấp nháy nhanh, 30 lần mỗi giây	Màn hình đang hiển thị ảnh khởi động
	Sáng mờ dần rồi tắt lặp lại	Chế độ dự phòng cổng Ethernet đang hoạt động
STA (Đỏ)	Sáng liên tục	Nguồn điện hoạt động bình thường
	Tắt	Không có nguồn hoặc nguồn điện bất thường

Khả năng xử lý tín hiệu hình ảnh

Cổng vào	Bit màu	Định dạng lấy mẫu	Độ phân giải tối đa
HDMI 1.3	8bit	RGB 4:4:4	1920×1200@60Hz
Single-link DVI	8bit	RGB 4:4:4	1920×1200@60Hz

Phù hợp với những công trình nào

• Sự kiện thuê dàn dựng: hòa nhạc, sân khấu di động, sự kiện truyền hình trực tiếp.
• Hệ thống lắp đặt cố định quy mô vừa và nhỏ.
• Trung tâm giám sát an ninh, phòng điều hành.
• Sự kiện thể thao và các trung tâm thể thao.
