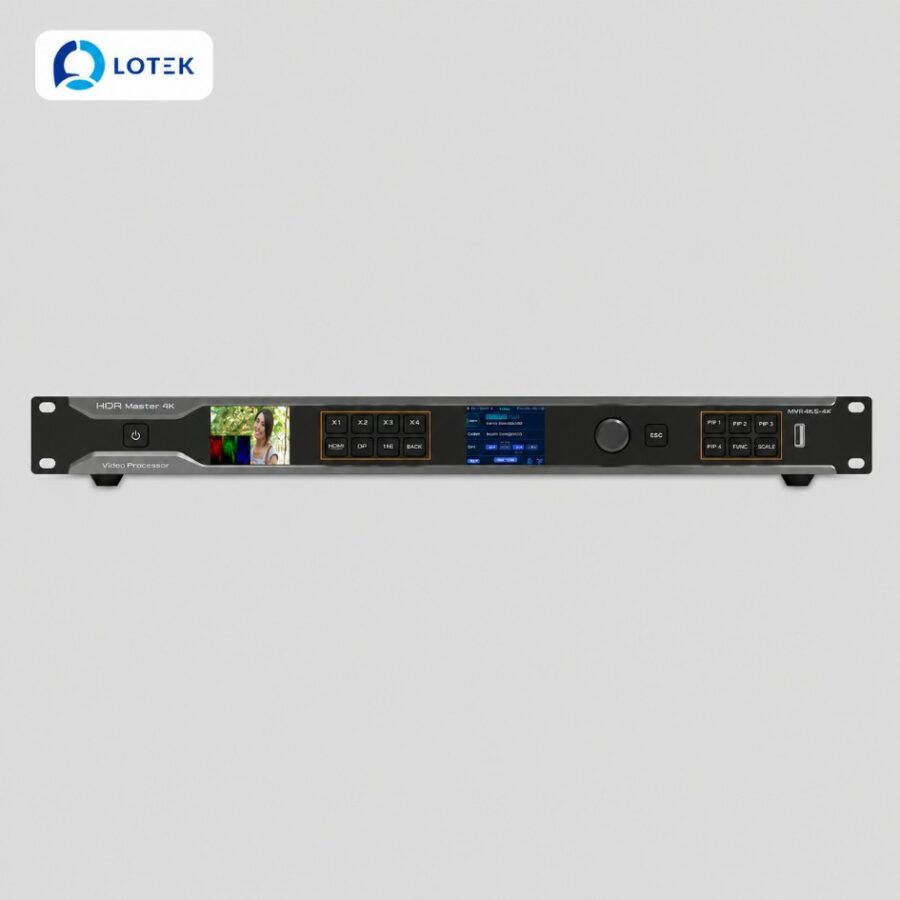

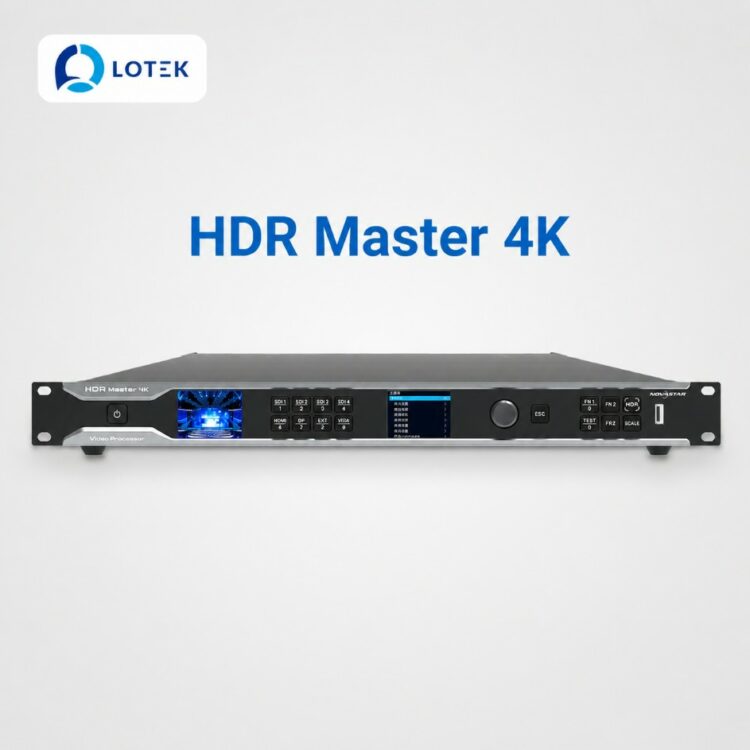

Bộ xử lý hình ảnh HDR Master 4K Novastar

Thông số kỹ thuật

Thông số kỹ thuật HDR Master 4K Video Processor
Dòng sản phẩm	Bộ xử lý video HDR chuyên dụng, hỗ trợ chuyển đổi SDR ↔ HDR10/HLG
Card đầu vào (Input Card)	R_4x12G SDI+1xHDMI2.0+1xDP1.2 (tháo lắp được)
Card đầu ra (Output Cards)	R_1xHDMI2.0+4xFiber (tháo lắp được) R_4x12G SDI+1xHDMI2.0 Process Card (tháo lắp được)
Độ phân giải đầu vào tối đa	4096×2160@60Hz (HDMI 2.0 / DP 1.2 / 12G-SDI)
Độ phân giải đầu ra tối đa	8192×1080@60Hz (HDMI 2.0) / 4096×2160@60Hz (12G-SDI, Fiber)
Hỗ trợ HDR	Chuyển đổi SDR ↔ HDR10/HLG, hỗ trợ HDR đầu vào/đầu ra
Công nghệ Scaling	SuperView III, content-adaptive scaling engine
Số cổng đầu vào	1×HDMI 2.0, 1×DP 1.2, 4×12G-SDI (tối đa 6 nguồn 4K@60Hz)
Số cổng đầu ra	2×HDMI 2.0, 4×10G OPT Fiber, 4×12G-SDI
Hỗ trợ ghép ảnh (Mosaic)	SDI Mosaic Input / Output, Image Mosaic
BKG & LOGO	Tối đa 10 BKG (8192×8192), 10 LOGO (512×512)
Chức năng xử lý	Flip Layer, Crop Input, Layer Mask, Black Level, Contrast/Gamma
Giao tiếp điều khiển	Ethernet (Web control), 2×USB 2.0 (Type-A), GENLOCK
Dự phòng đầu vào	Hỗ trợ Input Hot Backup
Nguồn điện	AC 100-240V~, 50/60Hz
Kích thước	Thiết kế 1U, kích thước nhỏ gọn (tham khảo chi tiết trong hướng dẫn)

Tổng quan sản phẩm

HDR Master 4K là bộ xử lý video chuyên dụng cao cấp của Novastar, được thiết kế để mang lại trải nghiệm hình ảnh 4K HDR ấn tượng nhất. Với khả năng chuyển đổi linh hoạt giữa SDR và HDR10/HLG, sản phẩm giải quyết triệt để vấn đề thiếu hụt nguồn nội dung HDR, cho phép hiển thị dải màu rộng hơn, dải tương phản động lớn hơn và độ sâu màu sâu hơn, từ đó tái hiện chi tiết tinh xảo ở cả vùng sáng và vùng tối của hình ảnh.

Được trang bị công nghệ scaling SuperView III — một công cụ scaling thích ứng nội dung thế hệ mới, HDR Master 4K loại bỏ hiệu quả các vấn đề mất dữ liệu, viền thô và mờ cạnh, đảm bảo mọi hình ảnh được tái tạo trung thực nhất. Thiết bị hỗ trợ đa dạng cổng kết nối 4K bao gồm HDMI 2.0, DP 1.2, 12G-SDI và cổng quang 10G, đáp ứng mọi nhu cầu kết nối trong các ứng dụng chuyên nghiệp.

Với thiết kế card tháo lắp linh hoạt, HDR Master 4K cho phép tùy chỉnh cấu hình đầu vào/đầu ra theo nhu cầu. Các tính năng cao cấp như ghép ảnh SDI, điều chỉnh Black Level, Flip Layer, Layer Mask và Input Hot Backup giúp sản phẩm trở thành lựa chọn hàng đầu cho các ứng dụng sản xuất truyền hình, sân khấu sự kiện, phòng điều khiển và hội nghị truyền hình chuyên nghiệp.

Tính năng nổi bật

• 4K HDR cho trải nghiệm hình ảnh đỉnh cao: Hỗ trợ đầy đủ tín hiệu 4K đầu vào và đầu ra với khả năng chuyển đổi SDR ↔ HDR10/HLG, mang lại dải màu rộng, tương phản cao và chi tiết hình ảnh sắc nét ở mọi vùng sáng tối.
• Công nghệ scaling SuperView III: Công cụ scaling thích ứng nội dung tiên tiến, tái tạo từng điểm ảnh với độ chính xác cao, loại bỏ mờ cạnh và vỡ hình, đảm bảo chất lượng hình ảnh xuất sắc.
• Đa dạng cổng kết nối 4K: Hỗ trợ 1×HDMI 2.0, 1×DP 1.2 và 4×12G-SDI đầu vào; 2×HDMI 2.0, 4×10G OPT và 4×12G-SDI đầu ra, đáp ứng mọi nhu cầu kết nối chuyên nghiệp.
• Thiết kế card tháo lắp linh hoạt: Cho phép thay thế card đầu vào và card đầu ra một cách dễ dàng, tối ưu hóa cấu hình theo từng ứng dụng cụ thể.
• Ghép ảnh SDI (SDI Mosaic): Hỗ trợ ghép nhiều tín hiệu SDI thành một màn hình lớn ở cả đầu vào và đầu ra, phù hợp cho các ứng dụng giám sát và sản xuất đa kênh.
• Tùy chỉnh BKG và LOGO: Hỗ trợ tối đa 10 ảnh nền (BKG) với kích thước lên đến 8192×8192 và 10 logo với kích thước 512×512, nhập dễ dàng qua cổng USB.
• Xử lý Layer nâng cao: Hỗ trợ Flip Layer, Input Crop và Layer Mask, giúp tùy chỉnh linh hoạt nội dung hiển thị trên từng lớp hình ảnh.
• Điều chỉnh hình ảnh chuyên sâu: Hỗ trợ điều chỉnh Contrast Gain, Low Grayscale Gain, Black Level, Output Color Space, Sampling Rate và Bit Depth, mang lại chất lượng hình ảnh tối ưu.
• Dự phòng đầu vào (Input Hot Backup): Đảm bảo tín hiệu đầu vào luôn ổn định ngay cả khi một nguồn tín hiệu gặp sự cố, tăng độ tin cậy cho hệ thống.
• Màn hình LCD giám sát: Cho phép theo dõi trạng thái thiết bị và tín hiệu trực quan, hỗ trợ kiểm tra và tự động giám sát lỗi.
• Điều khiển qua Web và USB: Giao diện Web trực quan kết hợp với cổng USB 2.0 để cập nhật firmware và nhập BKG/LOGO, mang lại sự tiện lợi tối đa.
• Hỗ trợ GENLOCK: Cổng GENLOCK IN/LOOP cho phép đồng bộ tín hiệu với các thiết bị khác trong hệ thống, lý tưởng cho các ứng dụng sản xuất chuyên nghiệp.

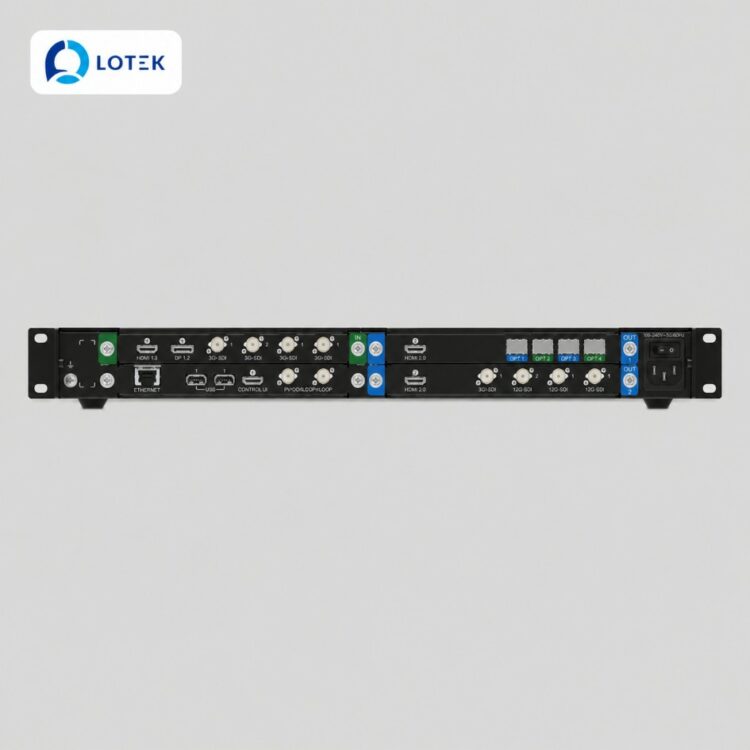

Chi tiết cổng kết nối

Card đầu vào (Input Card)

Cổng kết nối	Số lượng	Đặc điểm
HDMI 2.0	1	Độ phân giải lên đến 4096×2160@60Hz, tương thích HDMI 1.4/1.3, hỗ trợ HDCP 2.2/1.4, HDR10 & HLG, deinterlacing 1080i/576i/480i
DP 1.2	1	Độ phân giải lên đến 4096×2160@60Hz, tương thích DP 1.1, hỗ trợ HDCP 1.3, deinterlacing 1080i/576i/480i
12G-SDI	4	Độ phân giải lên đến 4096×2160@60Hz, tương thích 12G/6G/3G/HD/SD-SDI, hỗ trợ SDI Mosaic Input cho tín hiệu 3G/HD/SD

Lưu ý: Khi sử dụng tín hiệu 12G-SDI, cần sử dụng cáp SDI CANARE L-4.5CHD+ hoặc tương đương, chiều dài cáp không quá 50m.

Card đầu ra (Output Cards)

R_1xHDMI2.0+4xFiber Output Card

Cổng kết nối	Số lượng	Đặc điểm
HDMI 2.0	1	Độ phân giải lên đến 8192×1080@60Hz, hỗ trợ SDR, HDR10 & HLG
10G Optical Fiber	4	OPT 1 & OPT 2 copy HDMI 2.0; OPT 3 copy OPT 1; OPT 4 copy OPT 2

R_4x12G SDI+1xHDMI2.0 Process Card

Cổng kết nối	Số lượng	Đặc điểm
HDMI 2.0	1	Độ phân giải lên đến 8192×1080@60Hz hoặc 4096×2160@60Hz, hỗ trợ SDR, HDR10 & HLG
12G-SDI	4	Độ phân giải lên đến 4096×2160@60Hz mỗi cổng, tương thích 12G/6G/3G/HD/SD-SDI, hỗ trợ SDI Mosaic Output

Lưu ý: Card R_1xHDMI2.0+4xFiber Output Card và R_4x12G SDI+1xHDMI2.0 Process Card xuất cùng một nội dung.

Card điều khiển (Control Card)

Cổng kết nối	Đặc điểm
ETHERNET	Cổng Gigabit Ethernet, kết nối PC điều khiển và cấu hình qua Web.
USB 2.0	2 cổng Type-A, dùng để cập nhật firmware và nhập file BKG/LOGO.
GENLOCK	IN: Nhận tín hiệu đồng bộ; LOOP: Loop tín hiệu đồng bộ. Hỗ trợ bi-level và tri-level.

Bảng độ phân giải đầu vào/đầu ra

Dưới đây là các chuẩn độ phân giải và tần số được hỗ trợ trên từng loại cổng kết nối.

Độ phân giải	Tần số (Hz)	HDMI 2.0	DP 1.2	HDMI 2.0/OPT	12G-SDI
720×480i	59.94	✓	✓	×	✓
720×576i	50	✓	✓	×	✓
1024×768	48/50/59.94/60/75/85	✓	✓	✓	×
1280×720	23.98/24/25/29.97/30/50/59.94/60	✓	✓	✓	✓
1280×720	48	✓	✓	✓	×
1280×1024	48/50/59.94/60/75/85	✓	✓	✓	×
1440×900	60/75/85	✓	✓	✓	×

✓ Hỗ trợ chuẩn độ phân giải và tần số. ✗ Không hỗ trợ chuẩn độ phân giải và tần số. Cổng SDI không hỗ trợ cài đặt độ phân giải đầu vào.

Phù hợp với những công trình nào

• Sản xuất truyền hình & Phát thanh chuyên nghiệp: Chuyển đổi SDR ↔ HDR, xử lý tín hiệu 4K và 12G-SDI, phù hợp cho các studio sản xuất và phòng điều khiển truyền hình cao cấp.
• Sân khấu sự kiện & Biểu diễn trực tiếp: Xử lý tín hiệu HDR với chất lượng hình ảnh vượt trội, ghép ảnh SDI linh hoạt, đáp ứng nhu cầu của các sự kiện lớn.
• Phòng điều khiển & Trung tâm giám sát: Hỗ trợ đa nguồn tín hiệu SDI và HDMI, ghép ảnh mosaic, phù hợp cho các hệ thống giám sát an ninh và điều khiển giao thông.
• Trung tâm hội nghị & Triển lãm: Trình chiếu nội dung 4K HDR chất lượng cao, chuyển đổi nội dung SDR thành HDR cho trải nghiệm hình ảnh sống động và ấn tượng.
• Post-production & Grading màu: Hỗ trợ HDR10/HLG, điều chỉnh chuyên sâu Contrast/Gamma/Black Level, lý tưởng cho các phòng chỉnh màu và hậu kỳ chuyên nghiệp.
