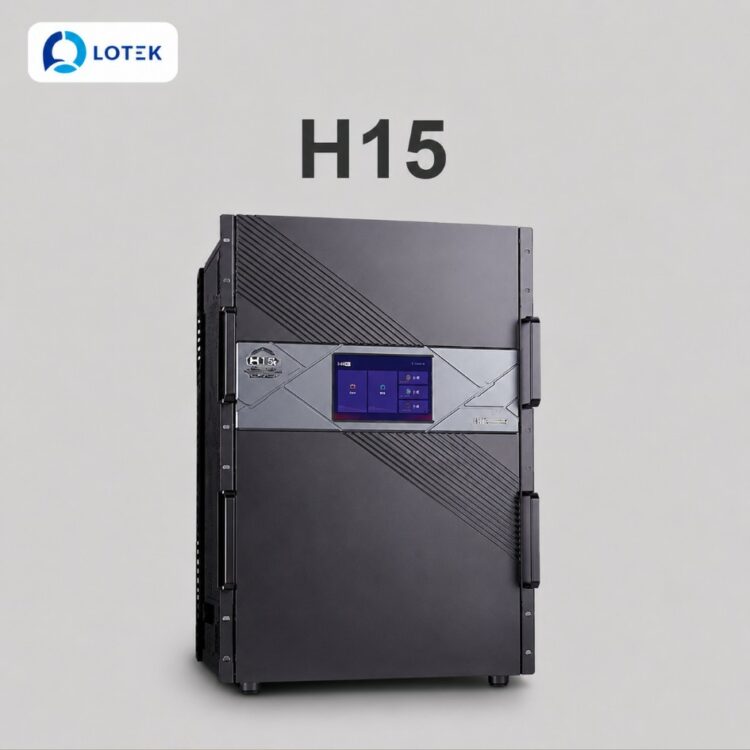

Bộ xử lý video ghép H15 Novastar

Thông số kỹ thuật

Thông số kỹ thuật H15 Video Wall Splicer
Model	H15
Rack Unit	7U
Số khe cắm card đầu vào tối đa	8
Số kênh đầu vào tối đa	32
Số khe cắm card đầu ra tối đa	4
Số kênh đầu ra tối đa	16
Dung lượng tải tối đa (1 chassis)	H_20xRJ45: 52.000.000 điểm ảnh H_16xRJ45+2xfiber: 41.600.000 điểm ảnh H_4xfiber: 83.200.000 điểm ảnh H_4xfiber (nâng cấp): 104.000.000 điểm ảnh
Dung lượng tải tối đa (2 chassis ghép nối)	H_4xfiber: 166.400.000 điểm ảnh H_4xfiber (nâng cấp): 208.000.000 điểm ảnh
Số Layer tối đa	80 (H15) / 160 (H15 Enhanced)
Nguồn điện	Hỗ trợ 2 nguồn H_800W (dự phòng nóng) AC 100-240V~, 50/60Hz, 10A~5A
Công suất tiêu thụ	800 W
Nhiệt độ hoạt động	0°C đến +45°C
Độ ẩm hoạt động	0% RH – 80% RH, không ngưng tụ
Kích thước (R×S×C)	482,6 × 532,8 × 309,4 mm
Trọng lượng tịnh (chassis)	22 kg
Độ ồn (25°C)	45 dB(A)
Chứng nhận	CCC, CE, FCC, IC, KC, UKCA, UL, CB, CMIM, PSE, RCM

Tổng quan sản phẩm

H15 là bộ ghép tường video (Video Wall Splicer) thế hệ mới của Novastar, được thiết kế đặc biệt cho các màn hình LED fine-pitch với chất lượng hình ảnh vượt trội. Với thiết kế modular 7U, H15 là dòng sản phẩm cao cấp, sở hữu khả năng mở rộng ấn tượng với 8 khe cắm card đầu vào và 4 khe cắm card đầu ra, đáp ứng các công trình LED quy mô lớn yêu cầu số lượng tín hiệu đầu vào đa dạng và dung lượng tải điểm ảnh khổng lồ.

Dựa trên kiến trúc phần cứng FPGA mạnh mẽ, H15 sở hữu kiến trúc phần cứng thuần túy ổn định và hiệu quả cao, cung cấp đa dạng các module kết nối để cấu hình linh hoạt theo nhu cầu, dễ dàng bảo trì và tỷ lệ hỏng hóc thấp. H15 hỗ trợ các chuẩn đầu vào phổ biến trong ngành bao gồm HDMI, DVI, DP, VGA, CVBS, SDI và IP, đồng thời hỗ trợ xử lý video 10-bit và đầu vào/đầu ra 4K/8K độ nét cao.

Điểm nhấn đặc biệt của H15 là khả năng trang bị 2 nguồn điện H_800W dự phòng nóng (hot-swappable), đảm bảo hệ thống vận hành liên tục, không gián đoạn ngay cả khi một nguồn gặp sự cố. Kết hợp với màn hình cảm ứng mặt trước và các cơ chế dự phòng đa tầng, H15 là giải pháp tối ưu cho các dự án quan trọng, yêu cầu độ tin cậy và sẵn sàng cao nhất.

Tính năng nổi bật

• Thiết kế modular 7U, mở rộng linh hoạt: Hỗ trợ tối đa 8 khe cắm card đầu vào và 4 khe cắm card đầu ra, cho phép cấu hình đa dạng với hàng chục tín hiệu đầu vào và đầu ra.
• Dung lượng tải điểm ảnh siêu lớn: Card phát H_4xfiber (nâng cấp) tải lên đến 104 triệu điểm ảnh/chassis, và lên đến 208 triệu điểm ảnh khi ghép 2 chassis, đáp ứng những màn hình LED lớn nhất.
• Nguồn điện dự phòng kép (Redundant Power): Trang bị 2 module nguồn H_800W, hỗ trợ dự phòng nóng, đảm bảo hệ thống hoạt động 24/7 không gián đoạn.
• Đa dạng tùy chọn card đầu vào/đầu ra: Hỗ trợ đầy đủ các chuẩn tín hiệu hiện đại: HDMI 2.1, DP 1.4, ST 2110 (25G), 12G-SDI, NDI, Fiber, HDBaseT, CVBS/VGA và nhiều chuẩn khác.
• Công nghệ đồng bộ khung hình tuyệt đối: Đảm bảo tất cả các cổng đầu ra xuất hình đồng thời, hình ảnh mượt mà, không giật, không xé hình.
• Hiển thị đa Layer linh hoạt: Hỗ trợ lên đến 16x layer 2K, 8x DL, 4x 4K hoặc 2x 8K mỗi card (H15), và 10x layer 2K, 5x DL, 4x 4K hoặc 2x 8K (H15 Enhanced).
• Màn hình cảm ứng mặt trước: Cho phép thao tác và giám sát trực tiếp trên thiết bị, giúp vận hành nhanh chóng và thuận tiện ngay tại chỗ.
• Điều khiển qua Web & Ứng dụng di động: Giao diện web trực quan, hỗ trợ đa người dùng cộng tác, điều khiển qua Ark Visualized Management và ứng dụng trên iPad.
• Giám sát trạng thái hệ thống toàn diện: Tự động giám sát nhiệt độ, tốc độ quạt, điện áp và gửi cảnh báo khi có sự cố.
• Dự phòng đa tầng: Dự phòng giữa thiết bị, dự phòng nguồn đầu vào, dự phòng card phát LED 4K, dự phòng nguồn điện — đảm bảo an toàn tín hiệu tối đa.
• Độ trễ cực thấp: Giảm độ trễ từ tín hiệu đầu vào đến card thu xuống chỉ còn 1 khung hình, lý tưởng cho các ứng dụng sự kiện trực tiếp.
• Hỗ trợ HDR, 10-bit và 144Hz: Xử lý video HDR10 và HLG, tái tạo màu sắc chính xác, hình ảnh sống động, hỗ trợ tần số quét lên đến 144Hz.

Chi tiết cổng kết nối

Mặt trước

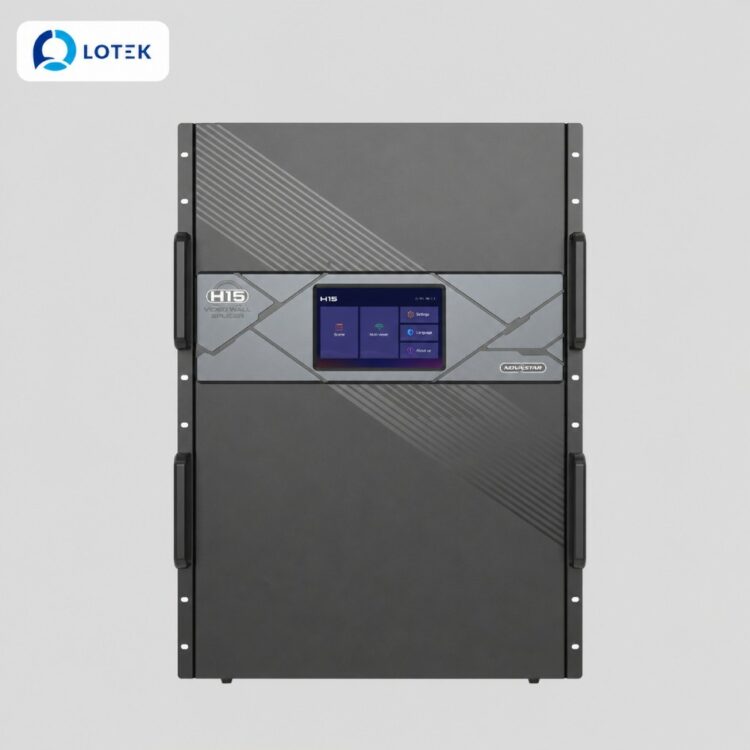

Mặt trước H15
Màn hình LCD cảm ứng	Màn hình cảm ứng hiển thị menu, trạng thái thiết bị và thông tin giám sát. Cho phép thực hiện tất cả các thao tác trực tiếp trên thiết bị.

Mặt sau

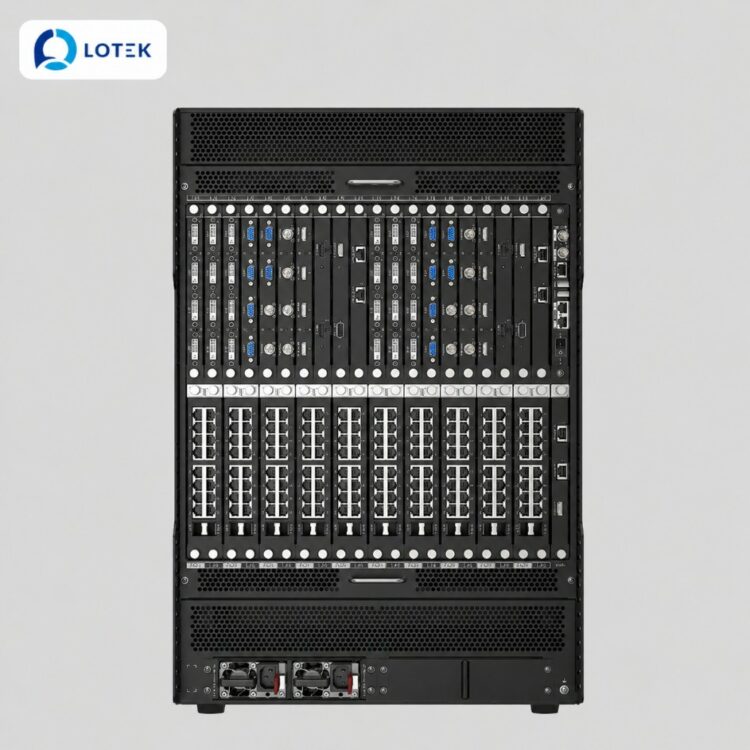

Mặt sau H15
Khe cắm card đầu vào (I-x)	8 khe cắm dành riêng cho card đầu vào, hỗ trợ hot-swap.
Khe cắm card đầu ra (O-x)	4 khe cắm dành riêng cho card đầu ra (bao gồm card phát LED 4K), hỗ trợ hot-swap.
Khe cắm đa năng (I/O-x)	Hỗ trợ lắp cả card đầu vào hoặc card đầu ra.
Khe cắm MVR	1 khe cắm dành riêng cho card preview.
Nguồn điện (Power Module)	Hỗ trợ 2 module nguồn H_800W dự phòng nóng, đảm bảo độ tin cậy tối đa.

Card điều khiển (H_Control Card)

H_Control Card
GENLOCK (IN/LOOP)	Hỗ trợ tín hiệu bi-level và tri-level. IN nhận tín hiệu đồng bộ, LOOP truyền tiếp tới thiết bị kế tiếp.
ETHERNET (Điều khiển)	1 cổng Gigabit, kết nối PC điều khiển, router, switch. Hỗ trợ Web control và cấu hình màn hình qua NovaLCT.
USB1 & USB2	2 cổng USB 2.0, dùng để cập nhật firmware, xuất/nhập cấu hình thiết bị. Lưu ý: không cấp nguồn cho thiết bị ngoài.
COM (RS232)	Cổng RS232 (RJ45), kết nối hệ thống điều khiển trung tâm. IN: nhận lệnh điều khiển, OUT: xuất lệnh tùy chỉnh.
Power Switch	Công tắc nguồn ON/OFF.

Các loại card đầu vào & đầu ra

H15 hỗ trợ đa dạng các loại card đầu vào và đầu ra, cho phép cấu hình linh hoạt theo nhu cầu của từng dự án.

Card đầu vào (Input Cards)

Tên card	Cổng kết nối	Độ phân giải tối đa	Đặc điểm nổi bật
H_1xHDMI2.1+1xDP1.4	1×HDMI 2.1 + 1×DP 1.4	8192×4320@30Hz	HDCP 2.3, hỗ trợ 144Hz, cấu hình SL/DL/4K/8K
H_1xST2110	2×25G OPT	4096×2160@60Hz	SMPTE ST 2110, dự phòng ST 2022-7
H_4xfiber Input	4×10G OPT	4096×2160@30Hz	SFP+ LR/SR, hỗ trợ ghép ảnh đầu vào
H_2xDP1.2	2×DP 1.2	4096×2160@60Hz	HDCP 2.2, hỗ trợ 144Hz, SL/DL/4K
H_1xNDI	1×RJ45 Gigabit	4K×2K@60Hz	Full NDI, giải mã 4x2K hoặc 1x4K
H_2xRJ45 IP Input	2×RJ45 Gigabit	4K×2K	Hỗ trợ tối đa 512 IP Camera, RTSP/ONVIF/GB28181
H_1x12G SDI Input	1×12G-SDI + LOOP	4096×2160@60Hz	Tương thích 12G/6G/3G/HD/SD-SDI

Card đầu ra (Output Cards)

Tên card	Cổng kết nối	Dung lượng tải	Đặc điểm nổi bật
H_20xRJ45 Sending Card	20×RJ45 Gigabit	13.000.000 điểm ảnh/card	Chiếm 2 slot, dự phòng giữa các cổng
H_16xRJ45+2xFiber	16×RJ45 + 2×OPT	10.400.000 điểm ảnh/card	OPT copy output trên cổng RJ45
H_4xFiber Sending Card	4×10G OPT	20.800.000 điểm ảnh/card	Chế độ Independent/Copy/Backup
H_4xFiber Sending Card (Enhanced)	8×10G OPT	26.000.000 điểm ảnh/card	4 cổng chính + 4 cổng dự phòng, Free topology
H_4xDVI Output	4×DVI (SL/DL)	2048×1152@60Hz (SL) 4096×2160@30Hz (DL)	Hỗ trợ xoay 90°, mirror ảnh
H_1x12G SDI Output	1×12G-SDI + COPY	4096×2160@60Hz	Xuất 10-bit YCbCr 4:2:2, tương thích 12G/6G/3G/HD

Phù hợp với những công trình nào

• Các công trình LED siêu lớn, cao cấp: Với dung lượng tải lên đến 208 triệu điểm ảnh khi ghép 2 chassis, H15 đáp ứng các màn hình LED khổng lồ tại sân vận động quốc tế, trung tâm triển lãm, sảnh sự kiện quy mô lớn.
• Trung tâm chỉ huy & Điều phối quan trọng (Mission-Critical): Hệ thống nguồn kép dự phòng nóng và các cơ chế dự phòng đa tầng đảm bảo vận hành 24/7 không gián đoạn cho các công trình an ninh, quốc phòng, hàng không và năng lượng.
• Phòng điều khiển trung tâm đa nguồn: Quản lý tập trung hàng chục nguồn tín hiệu từ nhiều hệ thống khác nhau (tối đa 32 kênh đầu vào), hiển thị lên tường LED với độ trễ cực thấp.
• Truyền hình & Phát thanh chuyên nghiệp: Hỗ trợ ST 2110, 12G-SDI và NDI, tích hợp liền mạch vào các quy trình sản xuất truyền hình hiện đại, yêu cầu độ tin cậy cao.
• Sự kiện trực tiếp & Cho thuê cao cấp (Premium Rental): Cấu hình linh hoạt với các card hot-swap, hỗ trợ độ phân giải 8K và tần số 144Hz, đáp ứng nhu cầu khắt khe nhất của các sự kiện quy mô lớn.
