Mặt nạ màn hình LED là gì? Ảnh hưởng đến chất lượng hiển thị

Mặt nạ mask tuy chỉ là một bộ phận nhỏ trong module LED, nhưng lại có vai trò then chốt trong việc bảo vệ, định vị và cải thiện chất lượng hình ảnh hiển thị. Một mặt nạ tốt không chỉ giúp màn hình bền hơn, mà còn nâng cao độ tương phản, giảm chói và tối ưu trải nghiệm thị giác cho người xem

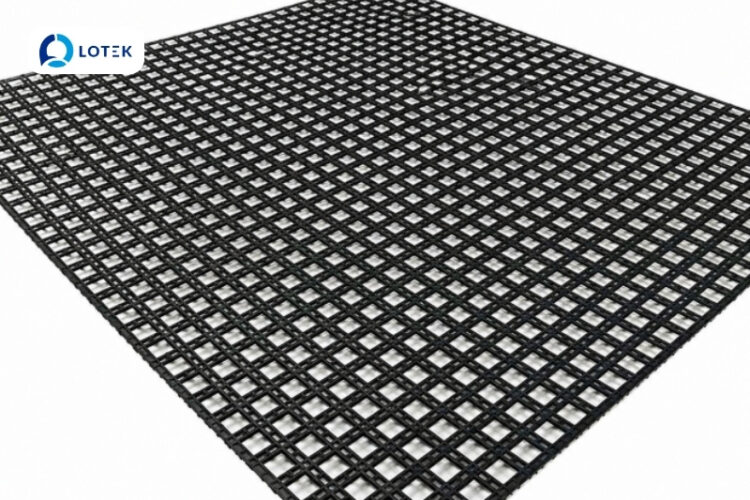

1. Định nghĩa chi tiết về mặt nạ màn hình LED

Mặt mask trong màn hình LED là lớp tấm che nằm ở phần bề mặt của module LED, được thiết kế để bảo vệ và định vị các chip LED. Tấm mask thường được lắp cố định vào khung module, có các lỗ nhỏ tương ứng với từng điểm LED nhằm đảm bảo mỗi bóng đèn được đặt đúng vị trí.

Ngoài vai trò bảo vệ, mặt nạ còn góp phần điều hướng ánh sáng, tăng độ tương phản và giúp hình ảnh hiển thị rõ nét, đồng đều hơn. Đây là một trong những yếu tố quan trọng quyết định chất lượng trình chiếu và độ bền tổng thể của màn hình LED.

2. Cấu tạo cơ bản của mặt nạ

Một mặt nạ LED tiêu chuẩn thường bao gồm các thành phần chính sau:

• Khung mặt nạ: Là phần viền bao quanh, chịu lực chính khi lắp ráp với module LED.
• Bề mặt nạ: Nơi có các lỗ được đục theo vị trí điểm ảnh (pixel pitch) tương ứng, đảm bảo chính xác về khoảng cách và kích thước.
• Lớp phủ bảo vệ (nếu có): Một số mặt nạ cao cấp được phủ thêm lớp chống tia UV, chống xước hoặc chống bám bụi để tăng tuổi thọ.
• Ngàm và vít cố định: Dùng để gắn mặt nạ với thân module LED, đảm bảo sự ổn định và khít chặt trong quá trình vận hành.

Cấu tạo tưởng chừng đơn giản nhưng đòi hỏi độ chính xác cao trong khâu sản xuất. Chỉ cần sai lệch nhỏ về kích thước hoặc vị trí lỗ mask cũng có thể gây hiện tượng lệch điểm ảnh, làm giảm chất lượng hiển thị của toàn bộ màn hình.

3. Chất liệu phổ biến dùng để sản xuất mặt nạ

mặt nạ có thể được sản xuất từ nhiều loại vật liệu khác nhau, tùy theo mục đích sử dụng và môi trường lắp đặt. Một số vật liệu phổ biến gồm:

• Nhựa ABS (Acrylonitrile Butadiene Styrene): Là loại vật liệu nhựa kỹ thuật có độ bền cao, nhẹ, dễ gia công và chịu va đập tốt. Đây là chất liệu phổ biến nhất được dùng cho mask LED trong nhà.
• Nhựa composite: Được tạo từ sợi thủy tinh kết hợp nhựa nền, có khả năng chống ăn mòn, chống tia UV và chịu nhiệt tốt. Loại này thường được dùng cho các màn hình LED ngoài trời.
• Polycarbonate (PC): Là vật liệu trong suốt, có độ cứng cao, chịu lực và chịu nhiệt tốt. Một số dòng LED cao cấp sử dụng mask làm từ polycarbonate có xử lý chống phản quang để đạt chất lượng hình ảnh tốt hơn.
• Nhựa chịu nhiệt cao cấp: Dùng trong môi trường nhiệt độ khắc nghiệt hoặc ở các màn hình công nghiệp, đảm bảo mask không bị biến dạng theo thời gian.

4. Hình dạng, độ dày và thiết kế đặc trưng của mặt nạ

Tùy vào công năng và yêu cầu hiển thị, mặt nạ được thiết kế với nhiều hình dạng khác nhau. Một số đặc điểm thiết kế thường gặp gồm:

Đặc điểm thiết kế	Mô tả chi tiết	Tác động đến hiển thị
Độ dày	Dao động từ 1.0 – 1.5 mm, đủ để bảo vệ chip LED mà không làm giảm cường độ sáng.	Đảm bảo độ bền cơ học, đồng thời giữ hiệu suất phát sáng tối ưu.
Thiết kế lỗ mask	Các lỗ được gia công chính xác theo kích thước điểm ảnh (P2, P3, P4…), giúp ánh sáng phát ra đồng đều.	Giảm hiện tượng sai lệch điểm sáng, nâng cao độ đồng nhất hình ảnh.
Màu sắc	Thường là màu đen mờ để tăng độ tương phản. Một số loại có lớp nhám hoặc bóng nhằm đáp ứng yêu cầu thẩm mỹ khác nhau.	Màu đen giúp hấp thụ ánh sáng tán xạ, cải thiện độ sâu hình ảnh và độ tương phản.
Kiểu dáng	Gồm mặt phẳng, lõm nhẹ hoặc lồi. Mỗi kiểu được thiết kế để định hướng ánh sáng khác nhau.	– Mặt lõm: tập trung ánh sáng, tăng tương phản. – Mặt phẳng: phù hợp màn hình mật độ điểm ảnh cao. – Mặt lồi: hỗ trợ góc nhìn rộng hơn.

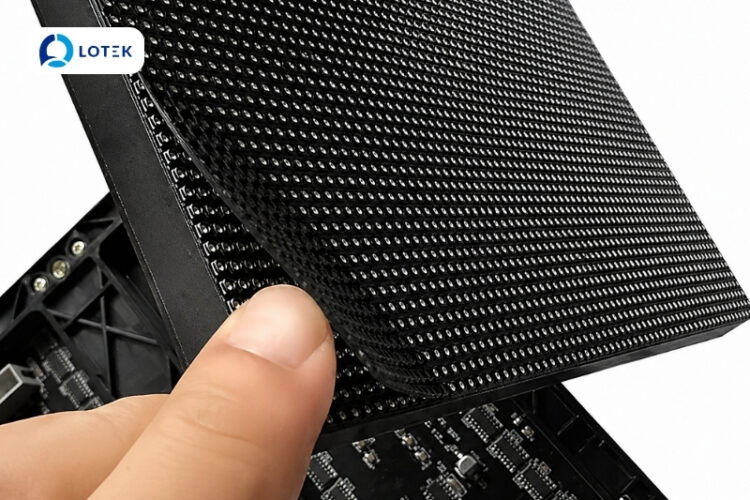

5. Vai trò của mặt nạ trong màn hình LED

1. Bảo vệ chip LED và bảng mạch khỏi tác động môi trường

mặt nạ đóng vai trò như một lớp “áo giáp” bên ngoài module LED. Nó giúp bảo vệ chip LED và bảng mạch điện tử khỏi bụi bẩn, hơi ẩm, va chạm cơ học hoặc các tác động thời tiết khắc nghiệt (như mưa, gió, tia UV).
Đặc biệt với màn hình LED ngoài trời, mặt nạ là yếu tố không thể thiếu để kéo dài tuổi thọ thiết bị và giảm thiểu hư hỏng do môi trường.

2. Cố định vị trí đèn LED, đảm bảo sự chính xác về khoảng cách điểm ảnh

Trong mỗi module LED, hàng ngàn bóng đèn được sắp xếp theo ma trận. mặt nạ giúp giữ các bóng đèn cố định ở đúng vị trí, đảm bảo khoảng cách giữa các điểm ảnh luôn chính xác tuyệt đối.
Nếu không có mask, chỉ cần một sai lệch nhỏ trong bố trí đèn cũng sẽ khiến hình ảnh hiển thị bị méo, lệch hoặc không đồng đều về sáng – tối.

3. Giúp định hướng ánh sáng và tạo độ tương phản cao hơn

mặt nạ được thiết kế với độ lõm hoặc mép bao quanh từng bóng LED nhằm điều hướng ánh sáng theo hướng người xem. Điều này giúp ánh sáng không bị tản mát ra ngoài, tăng độ tập trung và cải thiện độ tương phản của hình ảnh.
Đặc biệt trong các môi trường sáng mạnh (như sân khấu hoặc ngoài trời), vai trò này giúp hình ảnh vẫn rõ nét và dễ nhìn dù người xem đứng ở nhiều góc khác nhau.

4. Giảm hiện tượng chói lóa và phản chiếu ánh sáng bên ngoài

Các loại mask có bề mặt nhám hoặc xử lý chống phản quang giúp giảm đáng kể hiện tượng chói lóa. Nhờ đó, người xem có thể nhìn rõ nội dung hiển thị mà không bị mỏi mắt, đồng thời giúp màu sắc trung thực và sâu hơn.

5. Góp phần tạo nên tính thẩm mỹ của module LED

Ngoài yếu tố kỹ thuật, mặt nạ còn mang tính thẩm mỹ. Bề mặt nạ phẳng mịn, màu đen đồng nhất giúp màn hình trông sang trọng và chuyên nghiệp hơn. Khi ghép nhiều module lại với nhau, mask giúp che kín khe nối, tạo cảm giác liền mạch giữa các tấm LED.

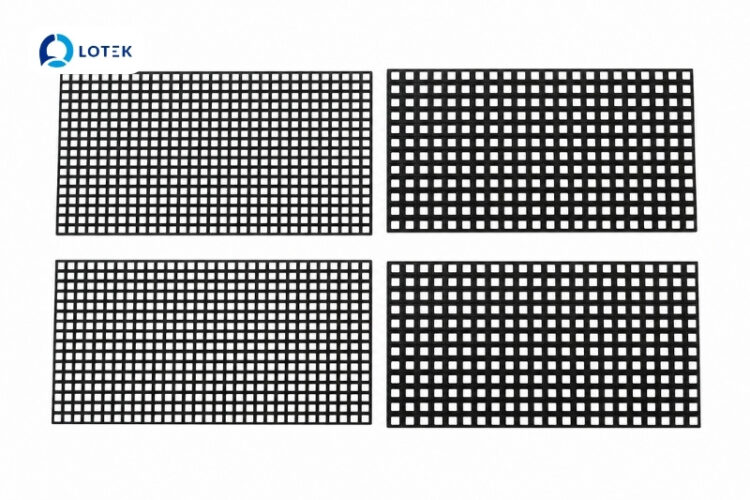

6. Phân loại mặt nạ màn hình LED1. Phân loại theo cấu trúc

Dựa trên hình dạng thiết kế, mặt nạ có thể chia thành ba loại chính:

• Mask phẳng: Là loại phổ biến nhất, có bề mặt bằng phẳng, thích hợp cho các màn hình LED trong nhà hoặc màn hình có mật độ điểm ảnh dày.
• Mask lõm: Các lỗ mask lõm nhẹ vào trong giúp tập trung ánh sáng, tăng độ tương phản, giảm chói lóa và cải thiện khả năng hiển thị ngoài trời.
• Mask lồi: Được thiết kế lồi ra ngoài để bảo vệ tốt hơn cho bóng LED, thường dùng cho các màn hình LED công nghiệp hoặc nơi có nguy cơ va chạm cơ học cao.

2. Phân loại theo vật liệu

Tùy theo yêu cầu kỹ thuật và môi trường sử dụng, mặt nạ LED được sản xuất từ các vật liệu sau:

• Nhựa ABS: Dễ gia công, giá thành thấp, trọng lượng nhẹ, phù hợp cho màn hình LED indoor.
• Composite: Chịu nhiệt và chịu thời tiết tốt, phù hợp cho LED outdoor cần độ bền cao.
• Nhựa chịu nhiệt hoặc polycarbonate: Dành cho môi trường khắc nghiệt hoặc các ứng dụng yêu cầu độ trong suốt cao, ví dụ như LED trong suốt hoặc LED trình chiếu.

3. Phân loại theo công nghệ sản xuất

Công nghệ sản xuất ảnh hưởng trực tiếp đến độ chính xác và độ bền của mặt nạ. Một số phương pháp phổ biến gồm:

• Ép nhiệt (Hot pressing): Nhựa được ép trong khuôn dưới nhiệt độ cao, tạo ra mask có độ cứng và độ phẳng tốt.
• Đúc khuôn (Molding): Sử dụng khuôn định hình sẵn, cho phép sản xuất hàng loạt với độ chính xác cao.
• Phun nhựa chính xác (Injection molding): Công nghệ hiện đại, đảm bảo mask có chi tiết sắc nét, đồng đều và ít lỗi kỹ thuật nhất.

4. Phân loại theo ứng dụng

mặt nạ cho LED trong nhà (indoor):

• Sử dụng nhựa ABS hoặc PC nhẹ, dễ lắp ráp.
• Tập trung vào độ mịn bề mặt và tính thẩm mỹ.
• Không cần khả năng chống nước cao.

mặt nạ cho LED ngoài trời (outdoor):

• Làm từ composite hoặc vật liệu chịu nhiệt.
• Có khả năng chống tia UV, mưa, bụi, và thay đổi nhiệt độ.
• Thiết kế bề mặt thường nhám hoặc lõm để tăng độ tương phản.

mặt nạ cho màn hình LED cong, LED trong suốt:

• Dùng vật liệu dẻo, linh hoạt như polycarbonate.
• Độ trong suốt cao, giúp đảm bảo hiệu ứng hiển thị xuyên sáng.
• Yêu cầu độ chính xác trong gia công để mask không biến dạng khi uốn cong.

Đọc thêm: Cấu tạo các bộ phận màn hình LED

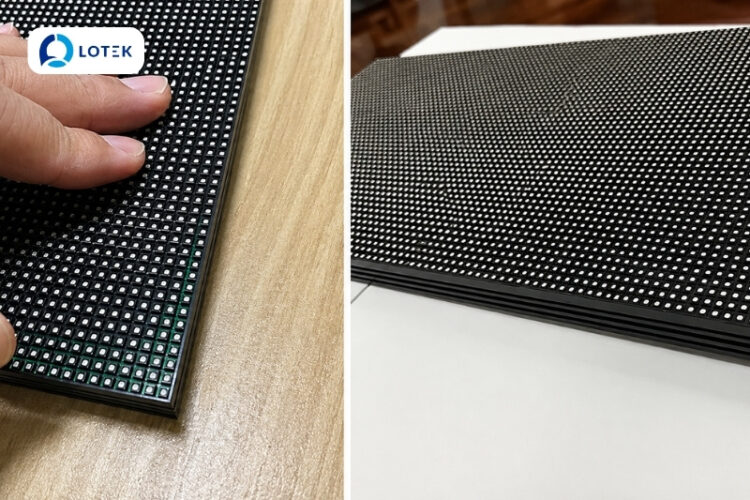

7. Tiêu chuẩn kỹ thuật của mặt nạ mask

Để một mặt nạ đạt tiêu chuẩn chất lượng, nhà sản xuất phải đảm bảo nhiều yếu tố kỹ thuật khác nhau nhằm đảm bảo độ chính xác, độ bền và khả năng hiển thị tối ưu. Các tiêu chuẩn này là cơ sở đánh giá chất lượng của module LED trong quá trình kiểm định hoặc lắp đặt thực tế.

1. Độ chính xác về kích thước điểm ảnh (pixel pitch)

Pixel pitch là khoảng cách giữa hai điểm LED liền kề, được xác định bằng đơn vị milimet (mm). mặt nạ cần được đục lỗ với độ chính xác tuyệt đối để tương ứng chính xác với vị trí từng bóng LED trên bảng mạch.

• Với màn hình LED có độ phân giải cao (ví dụ: P1.25, P1.5), sai lệch chỉ 0.05 mm cũng có thể làm méo hoặc nhòe hình ảnh.
• Các nhà sản xuất cao cấp thường sử dụng công nghệ phun nhựa chính xác hoặc cắt CNC để đảm bảo kích thước điểm ảnh đồng đều.

Nếu mặt nạ bị lệch pixel pitch, người xem sẽ nhận thấy hiện tượng “sọc sáng” hoặc “bóng mờ” khi hiển thị hình ảnh chuyển động.

2. Độ bền cơ học và khả năng chịu lực

mặt nạ là bộ phận chịu lực trực tiếp trong quá trình vận chuyển, lắp ráp và sử dụng. Vì vậy, độ bền cơ học cao là yếu tố bắt buộc.

• mặt nạ phải chịu được lực tác động trung bình 10–20 kg/cm² mà không biến dạng.
• Với màn hình ngoài trời, mask cần chịu được va đập nhẹ từ vật thể hoặc mưa gió mạnh.
• Một số dòng mask chất lượng cao còn được bổ sung sợi thủy tinh hoặc vật liệu composite nhằm tăng độ cứng mà vẫn giữ trọng lượng nhẹ.

Khả năng chịu lực tốt giúp hạn chế rủi ro bong mask, nứt, hoặc gãy ngàm cố định – những lỗi có thể ảnh hưởng đến toàn bộ module LED.

3. Chỉ số kháng nước, kháng bụi (IP Rating)

Chỉ số IP (Ingress Protection) là tiêu chuẩn quốc tế đánh giá khả năng chống xâm nhập của bụi và nước.
Đối với mặt nạ LED, tiêu chuẩn IP càng cao thì khả năng bảo vệ module LED càng tốt.

• Màn hình LED trong nhà (indoor): yêu cầu IP20–IP30, chủ yếu chống bụi nhẹ.
• Màn hình LED ngoài trời (outdoor): yêu cầu IP65 trở lên, có thể chống mưa và gió bụi trực tiếp.

Lớp mask phải kết hợp với gioăng cao su hoặc keo chống thấm ở mép tiếp xúc để đạt hiệu quả bảo vệ tối ưu. Nếu không đảm bảo chỉ số IP, hơi ẩm có thể thấm vào chip LED gây chập, cháy hoặc oxi hóa linh kiện.

4. Độ bền màu và khả năng chống tia UV

Một vấn đề thường gặp ở mặt nạ là bạc màu hoặc ố vàng sau thời gian sử dụng, đặc biệt với các màn hình ngoài trời.
Nguyên nhân chủ yếu là do tia cực tím (UV) trong ánh nắng làm phá vỡ cấu trúc polymer của nhựa.

• mặt nạ đạt chuẩn cần được phủ thêm lớp chống tia UV hoặc sử dụng vật liệu composite có tính ổn định màu cao.
• Trong môi trường nắng nóng kéo dài, loại nhựa thông thường có thể bị lão hóa chỉ sau 6–12 tháng, trong khi loại có phủ UV có thể duy trì trên 3 năm mà không đổi màu.

Độ bền màu không chỉ liên quan đến thẩm mỹ mà còn ảnh hưởng đến khả năng phản quang và độ tương phản của hình ảnh.

5. Nhiệt độ hoạt động và tính ổn định vật liệu

Trong quá trình vận hành, nhiệt độ bề mặt module LED có thể dao động từ 40°C đến hơn 70°C, đặc biệt ở màn hình ngoài trời.
Do đó, vật liệu mask phải có khả năng chịu nhiệt và không bị co ngót hoặc biến dạng.

• Vật liệu nhựa ABS thông thường hoạt động ổn định trong dải nhiệt 0–70°C.
• Composite hoặc polycarbonate cao cấp có thể chịu được nhiệt độ lên đến 120°C mà vẫn giữ nguyên hình dạng.

Nếu vật liệu không ổn định, mask có thể cong, lệch hoặc tạo khe hở giữa các module, gây ảnh hưởng đến thẩm mỹ và khả năng hiển thị của toàn màn hình.

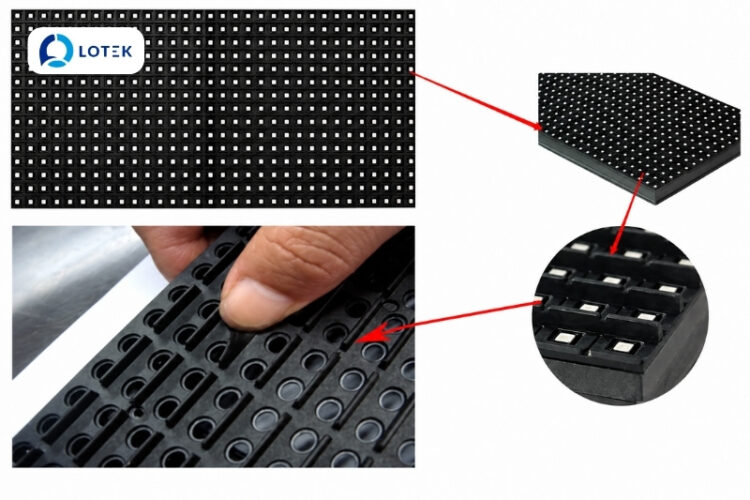

8. Các lỗi thường gặp

mặt nạ là bộ phận trực tiếp ảnh hưởng đến hình ảnh, nên khi gặp lỗi, biểu hiện sẽ xuất hiện rõ trên màn hình. Việc hiểu các lỗi thường gặp giúp phát hiện và xử lý kịp thời.

1. Các lỗi thường gặp: lệch mask, biến dạng, phồng rộp

• Lệch mask: Xảy ra khi lỗ mask không trùng khớp với vị trí bóng LED, dẫn đến hiện tượng hình ảnh bị mờ hoặc sai lệch điểm sáng.
• Biến dạng: Do mask bị cong vênh vì nhiệt hoặc lực nén, gây sai lệch ánh sáng giữa các module.
• Phồng rộp: Thường gặp ở mask ngoài trời khi keo dán không đủ bền, hơi ẩm hoặc nhiệt độ cao làm giãn nở vật liệu.

2. Nguyên nhân gây lỗi mặt nạ

• Do sản xuất: Khuôn mask sai kích thước, chất liệu không đạt tiêu chuẩn.
• Do lắp ráp: Không cố định đều các điểm vít hoặc không ép khít với module LED.
• Do môi trường: Nhiệt độ cao, độ ẩm lớn, hoặc tác động cơ học trong quá trình vận chuyển, bảo trì.

3. Cách nhận biết lỗi mask qua hình ảnh hiển thị

Một số dấu hiệu dễ quan sát gồm:

• Xuất hiện “đốm sáng” hoặc “đốm tối” trên màn hình.
• Các vùng sáng không đồng đều, đặc biệt ở rìa module.
• Đường nối giữa các module bị hở hoặc lộ viền đen.
• Khi nhìn nghiêng, hình ảnh có hiện tượng bóng đôi hoặc méo sáng.

4. Giải pháp khắc phục và phòng tránh

• Sử dụng mặt nạ đạt chuẩn từ nhà sản xuất uy tín, có thông số kỹ thuật rõ ràng.
• Kiểm tra độ khít, độ phẳng và khoảng cách pixel trước khi lắp đặt.
• Đảm bảo môi trường hoạt động ổn định, tránh nhiệt độ và độ ẩm cao.
• Thực hiện vệ sinh, bảo dưỡng định kỳ để phát hiện sớm hiện tượng biến dạng hoặc bạc màu.

Việc duy trì chất lượng mặt nạ không chỉ giúp đảm bảo hình ảnh hiển thị ổn định mà còn kéo dài tuổi thọ của toàn bộ hệ thống màn hình LED.
