Bộ chuyển đổi quang CVT10 Pro Novastar

Thông số kỹ thuật

Thông số kỹ thuật CVT10 Pro
Dòng sản phẩm	Bộ chuyển đổi quang (Fiber Converter) – Ethernet ↔ Optical Fiber
Model	CVT10 Pro-S (single-mode) / CVT10 Pro-M (multi-mode)
Cổng quang (Fiber Ports)	2×cổng quang 10G, module quang hot-swap được lắp sẵn từ nhà máy (2 module quang)
Cổng Ethernet	10×Gigabit Ethernet ports (tốc độ 1 Gbit/s mỗi cổng)
Băng thông tối đa	10 Gbit/s (cổng quang)
Chuẩn chống nước/bụi	IP65 (khi các cổng USB, mạng được đậy nắp bảo vệ và cổng quang được kết nối)
Cổng điều khiển	1×USB Type-B (điều khiển)
Kết nối nguồn	2 loại kết nối nguồn, ổ cắm PowerCON
Tiêu chuẩn chống nước	IP65 – thiết kế chống nước và chống bụi, hoạt động tốt trong môi trường ngoài trời khắc nghiệt
Chứng nhận	IP65 (đạt chuẩn chống nước/bụi)

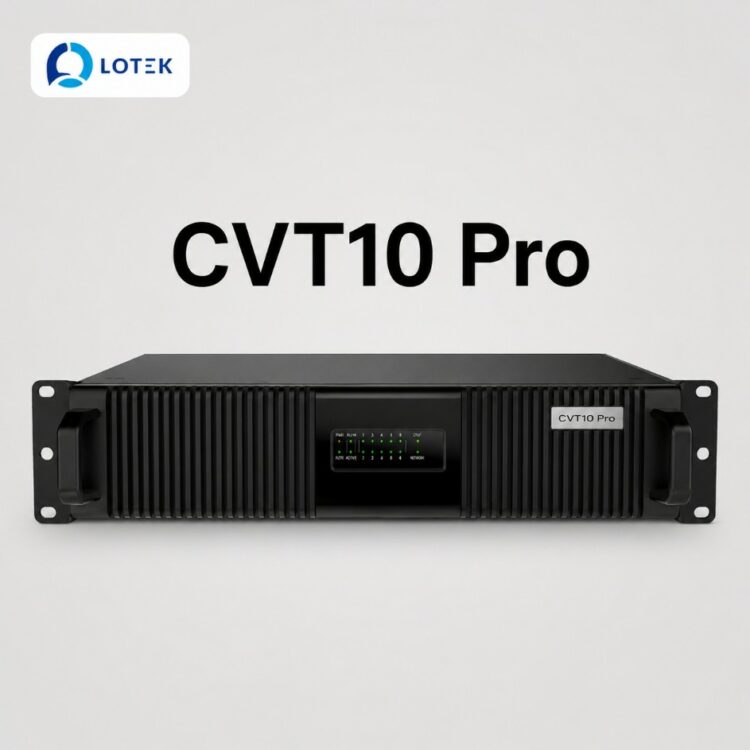

Tổng quan sản phẩm

CVT10 Pro là bộ chuyển đổi quang (Fiber Converter) chuyên dụng của Novastar, được thiết kế để chuyển đổi tín hiệu Ethernet (mạng) sang tín hiệu quang và ngược lại, với băng thông lên đến 10 Gbit/s trên mỗi cổng quang. Sản phẩm có 2 model: CVT10 Pro-S (single-mode) và CVT10 Pro-M (multi-mode), đáp ứng các yêu cầu truyền dẫn khoảng cách xa trong các ứng dụng màn hình LED ngoài trời và sự kiện.

Điểm đặc biệt của CVT10 Pro là thiết kế chống nước và chống bụi đạt chuẩn IP65, cho phép thiết bị hoạt động ổn định và bền bỉ trong điều kiện thời tiết khắc nghiệt ngoài trời — một yếu tố quan trọng đối với các ứng dụng LED rental và lắp đặt cố định ngoài trời. Với 2 cổng quang 10G (module quang hot-swap được lắp sẵn tại nhà máy) và 10 cổng Gigabit Ethernet, CVT10 Pro là giải pháp truyền dẫn tín hiệu đường dài tin cậy, đảm bảo chất lượng hình ảnh và độ ổn định cho hệ thống LED.

Ngoài ra, CVT10 Pro còn hỗ trợ 2 kiểu kết nối nguồn với ổ cắm PowerCON chuyên dụng, đảm bảo kết nối nguồn an toàn và chắc chắn trong mọi điều kiện. Đây là thiết bị không thể thiếu trong các hệ thống LED hiển thị quy mô lớn, yêu cầu truyền tín hiệu khoảng cách xa mà vẫn đảm bảo chất lượng và độ tin cậy cao.

Tính năng nổi bật

• Chuẩn chống nước/bụi IP65: Thiết kế bền bỉ với khả năng chống nước và chống bụi đạt tiêu chuẩn IP65, hoạt động ổn định trong môi trường ngoài trời khắc nghiệt, mưa bão, ẩm ướt.
• Băng thông lên đến 10 Gbit/s: 2 cổng quang tốc độ cao 10G, module quang hot-swap được lắp sẵn từ nhà máy, đảm bảo truyền tải tín hiệu ổn định và băng thông lớn.
• 10 cổng Gigabit Ethernet: Hỗ trợ kết nối linh hoạt với tối đa 10 thiết bị Ethernet, băng thông 1 Gbit/s mỗi cổng, phù hợp cho các hệ thống LED quy mô lớn.
• 2 loại kết nối nguồn và ổ cắm PowerCON: Đảm bảo nguồn cấp an toàn, chắc chắn và tiện lợi, ngay cả trong các ứng dụng di động và cho thuê.
• Module quang hot-swap lắp sẵn: Mỗi cổng quang được trang bị module quang 10G SFP+ từ nhà máy (LR cho single-mode, SR cho multi-mode), sẵn sàng sử dụng ngay khi xuất xưởng.
• Chế độ hoạt động linh hoạt:
  • Fiber in – Ethernet out: Nhận tín hiệu quang từ thiết bị đầu vào, xuất ra 10 cổng Ethernet.
  • Ethernet in – Fiber out: Nhận tín hiệu Ethernet từ 10 cổng, xuất ra cổng quang.
• Bảo vệ toàn diện khi thi công ngoài trời: Các cổng USB và mạng được thiết kế với nắp bảo vệ, đảm bảo đạt chuẩn IP65 khi đóng kín và kết nối cổng quang.
• Cổng USB Type-B điều khiển: Cho phép kết nối điều khiển và cập nhật firmware dễ dàng.
• Thiết kế bền vững cho ứng dụng outdoor: Vỏ máy chắc chắn, chịu được tác động từ môi trường, phù hợp cho các công trình LED ngoài trời, sân khấu sự kiện và lắp đặt di động.

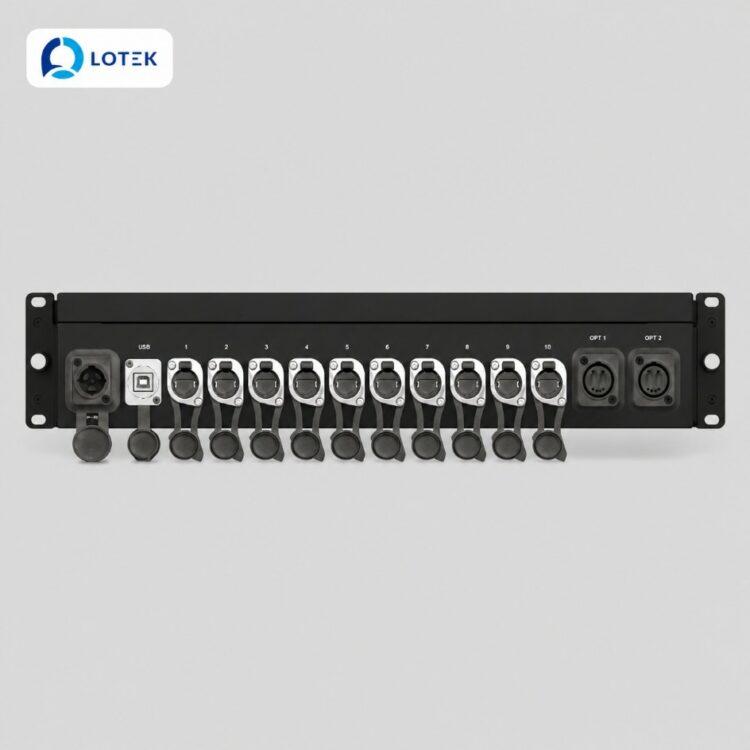

Chi tiết cổng kết nối

Cổng kết nối	Số lượng	Mô tả
Cổng quang (SFP+)	2	Module quang 10G, hot-swap, lắp sẵn từ nhà máy. Băng thông mỗi cổng lên đến 10 Gbit/s. CVT10 Pro-S sử dụng module single-mode, CVT10 Pro-M sử dụng module multi-mode.
Ethernet (Gigabit)	10	10 cổng RJ45, tốc độ 1 Gbit/s mỗi cổng, dùng để kết nối với các thiết bị LED như bộ xử lý hoặc card thu.
USB (Điều khiển)	1	Cổng USB Type-B, kết nối với máy tính để cập nhật firmware và cấu hình thiết bị.
Nguồn (PowerCON)	2 loại	Ổ cắm PowerCON chuyên dụng, đảm bảo kết nối nguồn an toàn và chắc chắn.

Chi tiết hoạt động cổng Ethernet theo chế độ kết nối

Chế độ hoạt động	Mô tả	Số cổng Ethernet khả dụng
Fiber in → Ethernet out	Nhận tín hiệu quang từ thiết bị đầu vào, xuất tín hiệu qua các cổng Ethernet.	- Thiết bị đầu vào có 8 hoặc 16 cổng: 8 cổng đầu tiên khả dụng. - Thiết bị đầu vào có 10 hoặc 20 cổng: cả 10 cổng đều khả dụng. (Lưu ý: cổng 9 và 10 sẽ khả dụng sau khi nâng cấp firmware trong tương lai nếu chưa hoạt động)
Ethernet in → Fiber out	Nhận tín hiệu Ethernet từ 10 cổng, xuất qua cổng quang.	Cả 10 cổng Ethernet đều khả dụng.

Phù hợp với những công trình nào

• Màn hình LED ngoài trời (Outdoor LED Displays): Với chuẩn IP65, CVT10 Pro là giải pháp lý tưởng cho các công trình LED ngoài trời, quảng cáo ngoài trời, biển báo giao thông và màn hình sân vận động.
• Các ứng dụng cho thuê (Rental): Thiết kế bền bỉ, dễ dàng di chuyển và lắp đặt, phù hợp cho các sự kiện ngoài trời, lễ hội, hội chợ triển lãm.
• Truyền tín hiệu đường dài: Chuyển đổi tín hiệu Ethernet sang quang giúp truyền tín hiệu đi xa (lên đến 10km với single-mode) mà không bị suy hao, đáp ứng các công trình trải rộng về mặt địa lý.
• Hệ thống LED kết nối từ xa: Kết nối bộ xử lý LED và màn hình ở khoảng cách xa trong các công trình phức hợp, trung tâm thương mại hoặc các sự kiện quy mô lớn.
• Môi trường khắc nghiệt: Chống bụi và nước IP65, hoạt động tốt trong điều kiện thời tiết khắc nghiệt như mưa lớn, bụi bẩn công trường, nhiệt độ cao và ẩm ướt.
