Bộ truyền dẫn tín hiệu quang Kystar FTE Pro Series

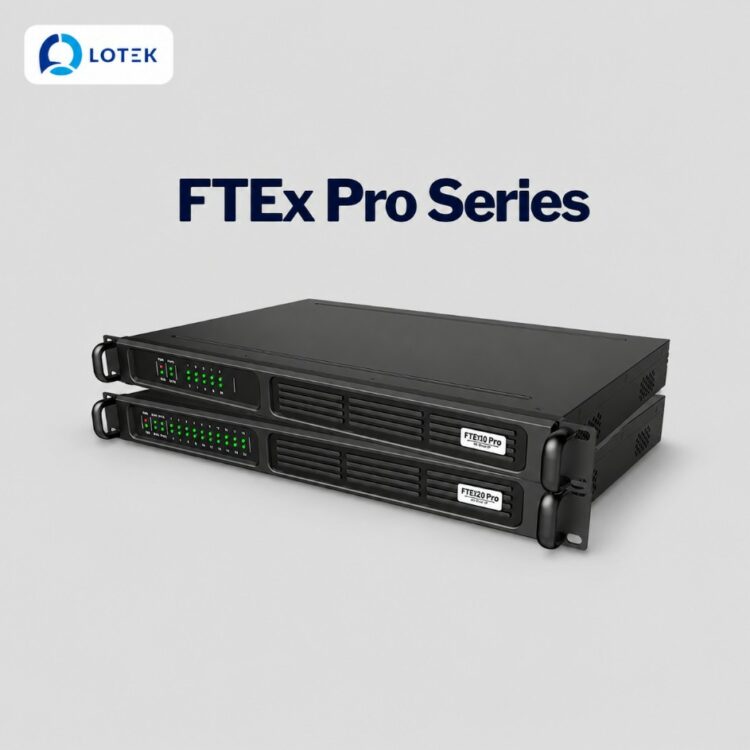

Kystar FTE Pro Series là dòng thiết bị truyền dẫn tín hiệu quang dành cho hệ thống màn hình LED, gồm hai model FTE10 Pro và FTE20 Pro. Sản phẩm giúp chuyển tiếp dữ liệu từ hệ thống điều khiển đến màn hình thông qua cáp quang single-mode, đáp ứng khoảng cách truyền dẫn tối đa 10 km.

So với việc sử dụng cáp mạng Ethernet cho toàn bộ tuyến truyền dẫn, giải pháp cáp quang phù hợp hơn với công trình có phòng điều khiển đặt xa màn hình, không gian triển khai rộng hoặc hệ thống cần đường truyền tín hiệu tập trung. FTE Pro Series cung cấp các cổng Ethernet RJ45 1G ở phía kết nối thiết bị LED và cổng quang SFP tốc độ 10G/10.3125G cho tuyến truyền dẫn khoảng cách xa.

Truyền tín hiệu màn hình LED ở khoảng cách đến 10 km

Cả FTE10 Pro và FTE20 Pro đều sử dụng cáp quang single-mode dual-core với đầu nối LC. Khoảng cách truyền dẫn tối đa được công bố là 10 km, phù hợp với các công trình mà khoảng cách giữa phòng kỹ thuật và màn hình vượt quá phạm vi thuận tiện của cáp mạng thông thường.

Giải pháp này có thể được ứng dụng tại sân vận động, trung tâm hội nghị, sân khấu ngoài trời, khu triển lãm, trung tâm thương mại hoặc hệ thống màn hình được bố trí tại nhiều khu vực trong cùng một dự án.

Khoảng cách truyền dẫn thực tế còn phụ thuộc vào chất lượng cáp quang, module SFP, đầu nối, suy hao tại các điểm đấu nối và điều kiện thi công. Vì vậy, kỹ thuật viên cần kiểm tra toàn bộ tuyến quang trước khi đưa hệ thống vào vận hành chính thức.

Cổng quang tốc độ 10G và Ethernet 1G

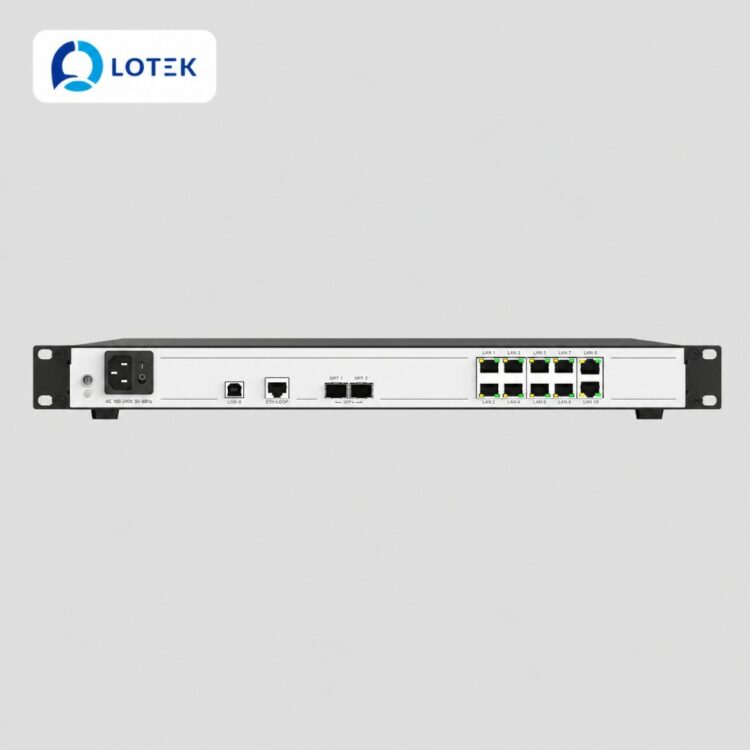

FTE Pro Series được trang bị cổng SFP tốc độ 10G/10.3125G để truyền dữ liệu trên tuyến cáp quang. Ở phía đầu ra, thiết bị sử dụng các cổng RJ45 Gigabit Ethernet để kết nối với card nhận hoặc các thành phần tương thích trong hệ thống màn hình LED.

FTE10 Pro cung cấp 10 cổng Ethernet, tương ứng với khả năng tải tối đa 6,5 triệu pixel. FTE20 Pro tăng số lượng lên 20 cổng Ethernet và hỗ trợ tải tối đa 13 triệu pixel.

Việc tăng số cổng mạng trên FTE20 Pro giúp kỹ thuật viên phân chia dữ liệu cho nhiều nhánh màn hình hơn, đồng thời phù hợp với hệ thống có tổng độ phân giải lớn hoặc cần bố trí nhiều tuyến Ethernet độc lập tại khu vực màn hình.

Đường truyền quang chính và dự phòng

FTE10 Pro có 2 cổng SFP, gồm một cổng chính và một cổng dự phòng. FTE20 Pro có 4 cổng SFP, được chia thành hai cổng chính và hai cổng dự phòng.

Cấu trúc này cho phép thiết kế đường truyền quang có phương án dự phòng. Khi tuyến chính gặp vấn đề, tuyến dự phòng có thể được sử dụng để giảm nguy cơ gián đoạn tín hiệu, tùy theo sơ đồ kết nối và cấu hình của toàn bộ hệ thống.

Đây là lợi thế đáng chú ý đối với màn hình phục vụ sự kiện trực tiếp, phòng điều hành, trung tâm chỉ huy hoặc những công trình cần duy trì hình ảnh liên tục. Tuy nhiên, để chức năng dự phòng hoạt động đúng, cả tuyến quang chính và tuyến quang dự phòng phải được đấu nối, kiểm tra và cấu hình đồng bộ.

Hỗ trợ thay nóng thuận tiện cho bảo trì

Cả hai model đều hỗ trợ hot swappable, cho phép tháo hoặc thay thế thành phần hỗ trợ thay nóng mà không cần dừng toàn bộ hệ thống theo cách bảo trì truyền thống.

Tính năng này giúp rút ngắn thời gian xử lý khi cần kiểm tra hoặc thay module trên tuyến truyền dẫn. Đối với hệ thống màn hình lớn, việc giảm thời gian ngắt vận hành mang lại lợi ích rõ rệt, đặc biệt trong các chương trình đang diễn ra hoặc công trình hoạt động liên tục.

Khi thao tác thay nóng, kỹ thuật viên vẫn cần thực hiện đúng quy trình của nhà sản xuất, xác định chính xác cổng đang hoạt động và kiểm tra trạng thái đường dự phòng trước khi tháo thiết bị.

Khả năng tải đến 13 triệu pixel

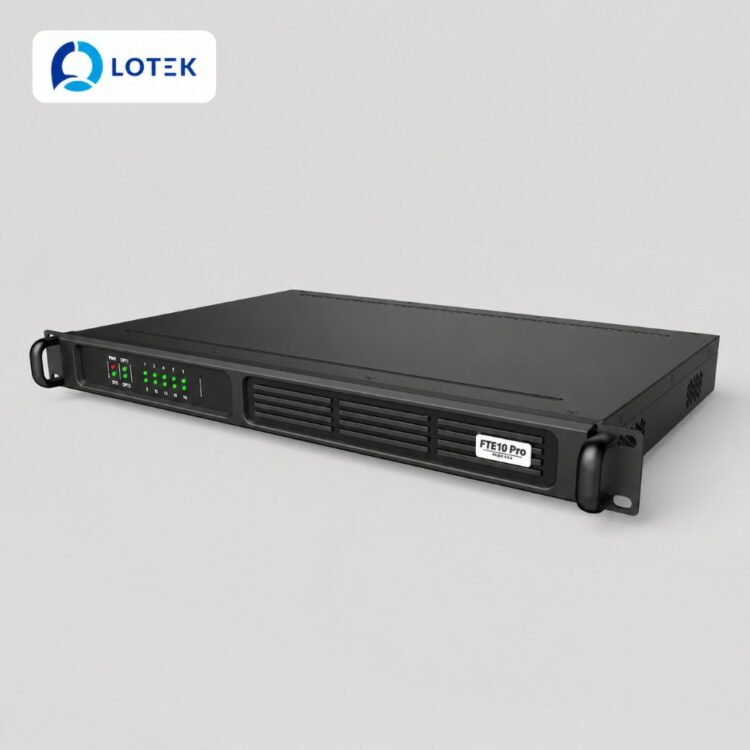

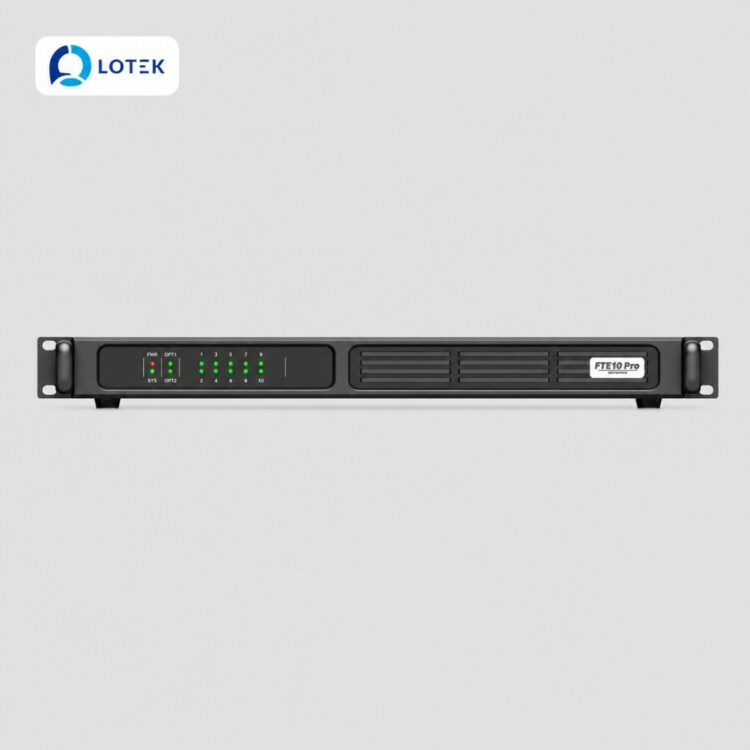

FTE10 Pro đáp ứng tổng tải tối đa 6,5 triệu pixel, phù hợp với màn hình LED quy mô vừa hoặc hệ thống cần tối đa 10 tuyến Ethernet đầu ra.

FTE20 Pro có khả năng tải tối đa 13 triệu pixel và 20 cổng Ethernet, phù hợp với màn hình có độ phân giải cao hơn, màn hình siêu rộng hoặc dự án cần phân phối dữ liệu đến nhiều khu vực.

Khả năng tải của bộ truyền dẫn cần được đối chiếu với bộ điều khiển, số lượng cổng phát, card nhận và tổng độ phân giải thực tế. Thiết bị truyền dẫn không làm tăng giới hạn tải của bộ điều khiển nguồn; toàn bộ hệ thống phải được tính toán theo giới hạn thấp nhất của các thiết bị tham gia.

Ứng dụng của Kystar FTE Pro Series

• Màn hình LED sân khấu và sự kiện có phòng điều khiển đặt xa.
• Màn hình LED tại sân vận động, nhà thi đấu và quảng trường.
• Hệ thống màn hình trong trung tâm hội nghị hoặc triển lãm lớn.
• Màn hình quảng cáo ngoài trời cần truyền tín hiệu khoảng cách xa.
• Trung tâm chỉ huy, phòng điều hành và hệ thống giám sát.
• Dự án cần tuyến truyền dẫn quang chính và dự phòng.
• Hệ thống màn hình LED có tổng tải từ 6,5 đến 13 triệu pixel.

Nên chọn FTE10 Pro hay FTE20 Pro?

FTE10 Pro phù hợp với hệ thống có tổng tải không vượt quá 6,5 triệu pixel và cần tối đa 10 cổng Ethernet đầu ra. Model này có một tuyến quang chính và một tuyến dự phòng.

FTE20 Pro phù hợp với hệ thống lớn hơn, có tổng tải đến 13 triệu pixel và cần tối đa 20 cổng Ethernet. Thiết bị cung cấp hai tuyến quang chính và hai tuyến dự phòng, thuận tiện khi cần chia hệ thống thành hai nhóm truyền dẫn.

Khi lựa chọn, cần dựa trên tổng số pixel, số cổng mạng cần sử dụng, cách chia khu vực màn hình và yêu cầu dự phòng của dự án. Nên chừa một phần tải dự phòng thay vì cấu hình thiết bị hoạt động sát giới hạn tối đa trong thời gian dài.

Lưu ý khi triển khai FTE Pro Series

• Sử dụng cáp quang single-mode dual-core và đầu nối LC đúng theo thông số.
• Kiểm tra module SFP có tốc độ và chuẩn kết nối tương thích.
• Đo suy hao tuyến quang trước khi vận hành chính thức.
• Không để tổng tải vượt quá 6,5 triệu pixel với FTE10 Pro hoặc 13 triệu pixel với FTE20 Pro.
• Phân bổ hợp lý dữ liệu giữa các cổng Ethernet đầu ra.
• Đấu nối và kiểm tra riêng tuyến chính, tuyến dự phòng.
• Ghi nhãn các tuyến quang và cổng mạng để thuận tiện khi bảo trì.
