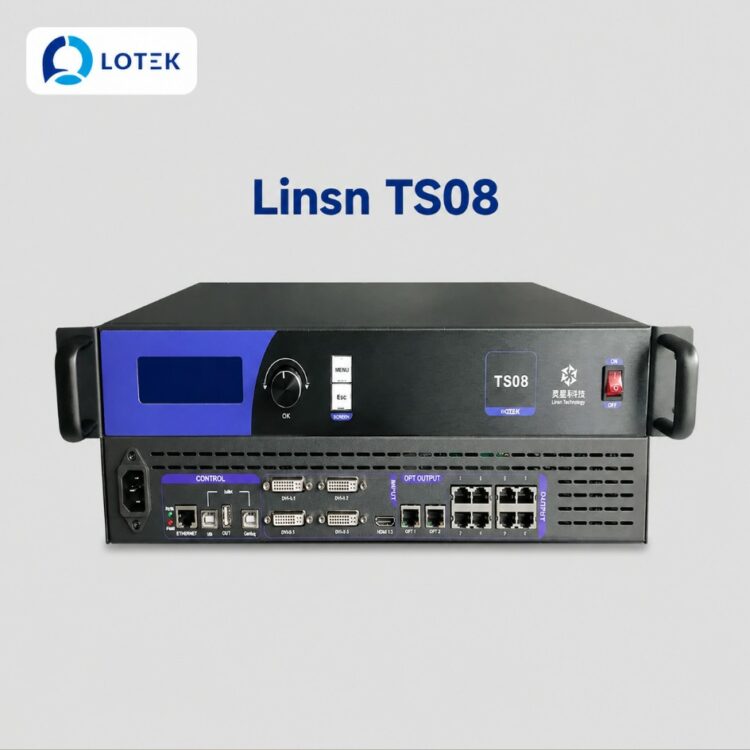

Bộ điều khiển gửi tín hiệu màn hình LED Linsn TS08

Thông số kỹ thuật

Thông số kỹ thuật Linsn TS08
Dòng sản phẩm	Bộ gửi tín hiệu màn hình LED (LED Sender Box) – dạng độc lập, không cần cắm trong máy tính
Model	Linsn TS08
Hỗ trợ nguồn tín hiệu đầu vào	4K video source (4096×2160@60Hz)
Cổng tín hiệu vào (Input)	4×DVI, 1×HDMI 2.0
Cổng tín hiệu ra (Output)	8×cổng Gigabit Ethernet (RJ45) – điều khiển trực tiếp card thu
Tải tối đa	4096×2160@60Hz (tương đương 5.2 triệu điểm ảnh)
Chiều rộng hiển thị tối đa	15360 pixel
Chiều cao hiển thị tối đa	8192 pixel
Giao diện điều khiển	Dual USB2.0 (giao tiếp & debug, cascade)
Khả năng cascade	Hỗ trợ ghép nối nhiều TS08 để mở rộng không giới hạn
Tương thích card thu	Toàn bộ dòng card thu Linsn RV8XX, RV9XX và các sản phẩm multifunction khác
Độ phân giải tùy chỉnh	Hỗ trợ cài đặt độ phân giải bất kỳ (arbitrary resolution)
Nguồn điện	AC 100-240V, tiêu chuẩn công nghiệp
Bảo hành	2 năm
Ứng dụng tiêu biểu	Màn hình LED cho thuê (rental), màn hình LED trong nhà cỡ lớn, sân khấu sự kiện, triển lãm, bảng quảng cáo ngoài trời

Tổng quan sản phẩm

Linsn TS08 là bộ gửi tín hiệu LED (sender box) chuyên nghiệp, được thiết kế để đáp ứng nhu cầu hiển thị nội dung 4K cho các màn hình LED có kích thước vừa và lớn. Với khả năng tải tối đa 4096×2160@60Hz (5.2 triệu điểm ảnh) thông qua 8 cổng Gigabit Ethernet, TS08 mang đến chất lượng hình ảnh sắc nét, tần số quét cao và độ ổn định vượt trội, phù hợp cho các ứng dụng màn hình LED cho thuê, sân khấu sự kiện, bảng quảng cáo ngoài trời và màn hình trong nhà cỡ lớn.

Khác với các card gửi cắm trong máy tính, TS08 là thiết bị độc lập, không phụ thuộc vào cấu hình PC, giúp tăng độ tin cậy và giảm thiểu rủi ro trong vận hành. Thiết bị được trang bị 4 cổng DVI và 1 cổng HDMI 2.0, cho phép kết nối đồng thời với nhiều nguồn tín hiệu khác nhau, dễ dàng chuyển đổi giữa các đầu vào mà không cần cắm/rút dây.

Với chiều rộng hiển thị tối đa 15360 pixel và chiều cao 8192 pixel, TS08 có thể điều khiển các màn hình LED có tỷ lệ siêu rộng hoặc siêu cao. Tính năng cài đặt độ phân giải tùy chỉnh và hỗ trợ cascade không giới hạn qua USB2.0 giúp TS08 dễ dàng mở rộng quy mô hệ thống theo nhu cầu dự án. Tương thích hoàn toàn với toàn bộ dòng card thu và multifunction của Linsn, TS08 là giải pháp tối ưu cho các nhà thi công và đơn vị tổ chức sự kiện cần chất lượng hình ảnh 4K và độ linh hoạt cao.

Tính năng nổi bật

• Hỗ trợ tín hiệu 4K 4096×2160@60Hz: Xử lý mượt mà nguồn video 4K, đáp ứng nhu cầu hiển thị hình ảnh siêu nét và chi tiết cho các màn hình LED lớn.
• 8 cổng Gigabit Ethernet: Xuất tín hiệu tới card thu qua 8 cổng RJ45, hỗ trợ tải tối đa 5.2 triệu điểm ảnh, phù hợp cho màn hình LED cỡ vừa đến lớn.
• Đa dạng cổng vào: 4×DVI + 1×HDMI 2.0: Kết nối linh hoạt với nhiều nguồn phát (máy tính, đầu phát, máy chiếu) và dễ dàng chuyển đổi giữa các ngõ vào.
• Chiều rộng hiển thị tối đa 15360 pixel: Đáp ứng các màn hình LED có tỉ lệ ngang cực lớn như bảng LED sân vận động, sân khấu dài, hoặc màn hình ghép nhiều cabinet theo chiều ngang.
• Chiều cao hiển thị tối đa 8192 pixel: Hỗ trợ các màn hình LED có chiều cao lớn, ví dụ như màn hình tòa nhà, tháp LED, hoặc màn hình treo dọc.
• Độ phân giải tùy chỉnh không giới hạn: Cho phép thiết lập bất kỳ độ phân giải nào theo nhu cầu thực tế, không bị gò bó bởi các tỷ lệ cố định.
• Cascade không giới hạn qua USB: Ghép nối nhiều TS08 với nhau thông qua cổng USB2.0, mở rộng không giới hạn số lượng cổng mạng và diện tích hiển thị.
• Tương thích toàn bộ hệ sinh thái Linsn: Làm việc hoàn hảo với tất cả các dòng card thu RV8XX, RV9XX, và các module multifunction của Linsn, đảm bảo đồng bộ và ổn định.
• Thiết kế box chuyên nghiệp, độc lập: Không phụ thuộc vào máy tính, tăng độ tin cậy và dễ dàng vận hành trong các môi trường sự kiện, cho thuê.

Chi tiết cổng kết nối

Cổng kết nối	Số lượng	Mô tả
DVI Input	4	4 cổng nhận tín hiệu DVI từ máy tính hoặc đầu phát, hỗ trợ độ phân giải cao.
HDMI 2.0 Input	1	1 cổng HDMI 2.0 nhận tín hiệu từ laptop, đầu phát media, hoặc thiết bị HDMI khác, hỗ trợ 4K@60Hz.
Gigabit Ethernet Output	8	8 cổng RJ45 kết nối với các card thu, truyền tín hiệu điều khiển và dữ liệu hình ảnh.
USB2.0 (Communication & Debug)	2	Kết nối với phần mềm cấu hình, debug và cascade giữa các TS08.
Audio Input/Output	Có	Cổng âm thanh (jack 3.5mm) để đồng bộ âm thanh với video.
Nguồn điện	1	Nguồn AC 100-240V, tiêu chuẩn công nghiệp.

Phù hợp với những công trình nào

• Màn hình LED cho thuê (Rental LED displays): Với thiết kế box độc lập, bền bỉ, dễ dàng di chuyển và lắp đặt, TS08 là lựa chọn lý tưởng cho các sự kiện lưu động, hội chợ triển lãm, concert.
• Màn hình LED sân khấu lớn: Hỗ trợ 4K và 8 cổng mạng, đáp ứng các sân khấu yêu cầu độ phân giải cao và diện tích hiển thị rộng.
• Màn hình LED trong nhà cỡ lớn: Phù hợp cho các trung tâm thương mại, sảnh hội nghị, phòng triển lãm cần hiển thị nội dung 4K với chất lượng vượt trội.
• Bảng LED ngoài trời siêu lớn: Với chiều rộng tối đa 15360 pixel và chiều cao 8192 pixel, TS08 đáp ứng các bảng LED quảng cáo ngoài trời cỡ lớn, bảng LED sân vận động.
• Ứng dụng màn hình ghép đa dạng: Hỗ trợ cascade không giới hạn, dễ dàng mở rộng thêm nhiều TS08 để tăng số cổng mạng và diện tích hiển thị cho các dự án đặc biệt.
