Bộ điều khiển gửi tín hiệu LED MCTRL660 Novastar

Thông số kỹ thuật

Thông số kỹ thuật MCTRL660
Tải hiển thị tối đa	1920×1200@60Hz, tương đương khoảng 2.304.000 điểm ảnh
Cổng đầu vào	1×SL-DVI, 1×HDMI 1.3, 1×AUDIO
Cổng đầu ra	4×RJ45 Gigabit Ethernet, 1×HDMI 1.3 (cascade), 1×SL-DVI (cascade)
Dung lượng mỗi cổng Ethernet	Tối đa 650.000 điểm ảnh, hỗ trợ dự phòng giữa các cổng
Bit màu hỗ trợ	8bit, 10bit và 12bit, hỗ trợ xử lý và hiển thị mức xám 18 bit
Cấu hình màn hình	Cấu hình thông minh không cần máy tính, hoàn tất chỉ trong 30 giây qua màn hình LCD tích hợp và núm xoay
Dự phòng nóng	Hỗ trợ hot backup thực sự, chuyển đổi không giật hình, không mất hình
Điều chỉnh độ sáng	Điều chỉnh thủ công trực tiếp trên thiết bị, nhanh và thuận tiện
Hiệu chỉnh điểm ảnh	Hiệu chỉnh độ sáng và màu sắc theo từng điểm ảnh, kết hợp nền tảng hiệu chỉnh của Novastar
Ghép nối thiết bị	Tối đa 20 thiết bị qua cổng UART cascade
Cổng kết nối máy tính	Type-B USB 2.0
Nguồn điện	AC 100V–240V, 50/60Hz
Công suất tiêu thụ định mức	16W, có thể thay đổi tùy theo cài đặt, môi trường và cách sử dụng thực tế
Nhiệt độ hoạt động	-20°C đến +60°C
Độ ẩm hoạt động	10%–90% RH, không ngưng tụ
Kích thước	483,0 × 258,1 × 55,3 mm
Trọng lượng	3,6 kg (thiết bị đơn)
Kiểu lắp đặt rack	Chỉ đặt nằm ngang, không lắp dựng đứng hoặc lộn ngược
Chứng nhận	FCC, CE, RoHS, IC, UL/CUL, CCC, PSE, CB, RCM

Tổng quan sản phẩm

MCTRL660 là bộ điều khiển gửi tín hiệu LED do Novastar phát triển, hỗ trợ 1 cổng DVI, 1 cổng HDMI và 1 cổng audio đầu vào, cùng 4 cổng Ethernet đầu ra. Một thiết bị đơn có tải hiển thị lên đến 1920×1200 tại tần số 60Hz.

Điểm khác biệt lớn nhất của MCTRL660 nằm ở kiến trúc cấu hình thông minh, cho phép thiết lập màn hình hoàn chỉnh chỉ trong 30 giây mà không cần dùng đến máy tính, thông qua màn hình LCD và núm xoay ngay trên mặt máy. Người vận hành cũng có thể điều chỉnh độ sáng màn hình trực tiếp bằng tay, nhanh và thuận tiện.

Tính năng nổi bật

• Cấu hình màn hình thông minh không cần máy tính, hoàn tất trong 30 giây, rút ngắn đáng kể thời gian chuẩn bị sân khấu.
• Hỗ trợ dự phòng nóng thực sự, chuyển đổi giữa các thiết bị mà không gây giật hình hay mất hình.
• Tải lên cài đặt và thông số chỉ bằng một thao tác, thuận tiện khi triển khai nhiều thiết bị cùng lúc.
• Điều chỉnh độ sáng màn hình thủ công trực tiếp trên thiết bị, nhanh và linh hoạt.
• Hỗ trợ tín hiệu 8bit, 10bit và 12bit, cùng khả năng xử lý và hiển thị mức xám 18 bit cho hình ảnh mượt mà hơn.
• Sử dụng engine xử lý hình ảnh thế hệ G4 của Novastar, cho hình ảnh không giật, không hiện tượng quét dòng, màu sắc có chiều sâu.
• 4 cổng Gigabit Ethernet đầu ra, mỗi cổng tải được tối đa 650.000 điểm ảnh, hỗ trợ dự phòng giữa các cổng.
• Ghép nối tối đa 20 thiết bị qua cổng UART, phù hợp khi mở rộng hệ thống màn hình lớn.

Bảng điều khiển mặt trước

Bộ phận	Chức năng
Công tắc nguồn	Bật, tắt thiết bị (ON/OFF)
Màn hình LCD	Hiển thị trạng thái thiết bị, menu, menu con và các thông báo hệ thống
Núm xoay	Xoay để chọn mục trong menu hoặc điều chỉnh thông số, nhấn để xác nhận thao tác
Nút BACK	Quay lại menu trước đó hoặc thoát thao tác hiện tại

Đèn báo mặt trước

Đèn báo	Trạng thái	Ý nghĩa
PWR (Đỏ)	Sáng liên tục	Nguồn điện hoạt động bình thường
	Tắt	Không có nguồn hoặc nguồn điện bất thường
RUN (Xanh lá)	Nhấp nháy chậm, một lần mỗi 2 giây	Không có tín hiệu hình ảnh đầu vào
	Nhấp nháy bình thường, 4 lần mỗi giây	Đã có tín hiệu hình ảnh đầu vào
	Nhấp nháy nhanh, 30 lần mỗi giây	Màn hình đang hiển thị ảnh khởi động
	Sáng mờ dần rồi tắt lặp lại	Chế độ dự phòng cổng Ethernet đang hoạt động
STA (Xanh lá)	Sáng liên tục	Thiết bị hoạt động bình thường
	Tắt	Thiết bị không hoạt động hoặc đang gặp sự cố

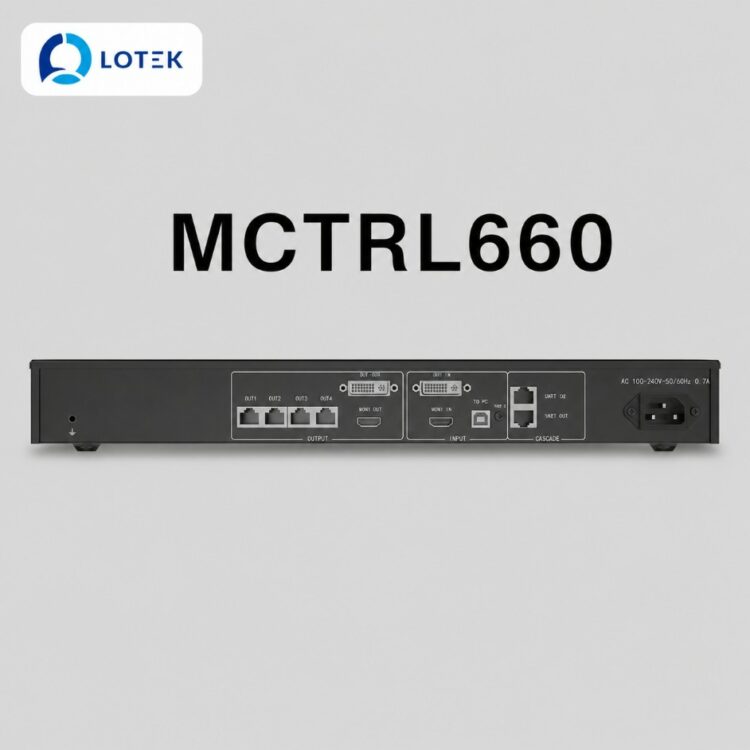

Chi tiết cổng kết nối

Nhóm cổng	Chi tiết
DVI IN	1×SL-DVI input, độ phân giải tối đa 1920×1200@60Hz. Hỗ trợ độ phân giải tùy chỉnh, chiều rộng tối đa 3840 (3840×600@60Hz), chiều cao tối đa 3840 (500×3840@60Hz). Không hỗ trợ tín hiệu xen kẽ.
HDMI IN	1×HDMI 1.3 input, độ phân giải tối đa 1920×1200@60Hz. Hỗ trợ độ phân giải tùy chỉnh tương tự cổng DVI. Chuẩn HDCP 1.4, không hỗ trợ tín hiệu xen kẽ.
AUDIO	Cổng vào tín hiệu audio.
4× RJ45 (đầu ra)	4×cổng RJ45 Gigabit Ethernet, tải tối đa 650.000 điểm ảnh mỗi cổng, hỗ trợ dự phòng giữa các cổng.
HDMI OUT	1×HDMI 1.3 output, dùng để cascade thiết bị.
DVI OUT	1×SL-DVI output, dùng để cascade thiết bị.
TO PC	Cổng Type-B USB 2.0, dùng để kết nối với máy tính điều khiển.
UART IN/OUT	Cổng vào và ra dùng để ghép nối thiết bị, tối đa 20 thiết bị có thể cascade với nhau.

Khả năng xử lý tín hiệu hình ảnh

Cổng vào	Bit màu	Định dạng lấy mẫu	Độ phân giải tối đa
Single-link DVI	8bit	RGB 4:4:4	1920×1200@60Hz
	10bit/12bit		1440×900@60Hz
HDMI 1.3	8bit	RGB 4:4:4	1920×1200@60Hz
	10bit/12bit		1440×900@60Hz

Đóng gói và phụ kiện

Kích thước hộp đóng gói	560 × 405 × 180 mm
Kích thước vali mang theo	545 × 375 × 145 mm
Phụ kiện đi kèm	1×dây nguồn, 1×cáp USB, 1×cáp HDMI

Phù hợp với những công trình nào

• Sự kiện thuê dàn dựng: hòa nhạc, sân khấu di động, sự kiện phát sóng trực tiếp cần triển khai nhanh.
• Hệ thống lắp đặt cố định cần độ tin cậy cao nhờ tính năng dự phòng nóng.
• Trung tâm giám sát an ninh, phòng điều hành.
• Sự kiện thể thao và các trung tâm thể thao.
