Bộ lặp tín hiệu LED – chuyên dụng cho màn hình LED Linsn CN901

Thông số kỹ thuật Linsn CN901
Dòng sản phẩm	Bộ lặp tín hiệu LED (LED Signal Repeater) – chuyên dụng cho màn hình LED
Model	Linsn CN901
Chức năng chính	Khuếch đại và lặp tín hiệu, kéo dài khoảng cách truyền tín hiệu LED
Ứng dụng	Mở rộng khoảng cách truyền tín hiệu giữa Card gửi và Card thu khi khoảng cách > 140m
Khoảng cách mở rộng	Mỗi bộ lặp giúp nhân đôi khoảng cách truyền tín hiệu
Điện áp nguồn	110‑220V, 50/60Hz (tích hợp bộ biến áp điện)
Cổng kết nối	RJ45 (Ethernet) – 2 cổng
Đèn báo trạng thái	3 đèn LED: Tín hiệu cổng gần, tín hiệu cổng xa và nguồn điện
Tính năng	Khuếch đại tín hiệu, mở rộng khoảng cách, đảm bảo tín hiệu ổn định
Bảo hành	2 năm

Tổng quan sản phẩm

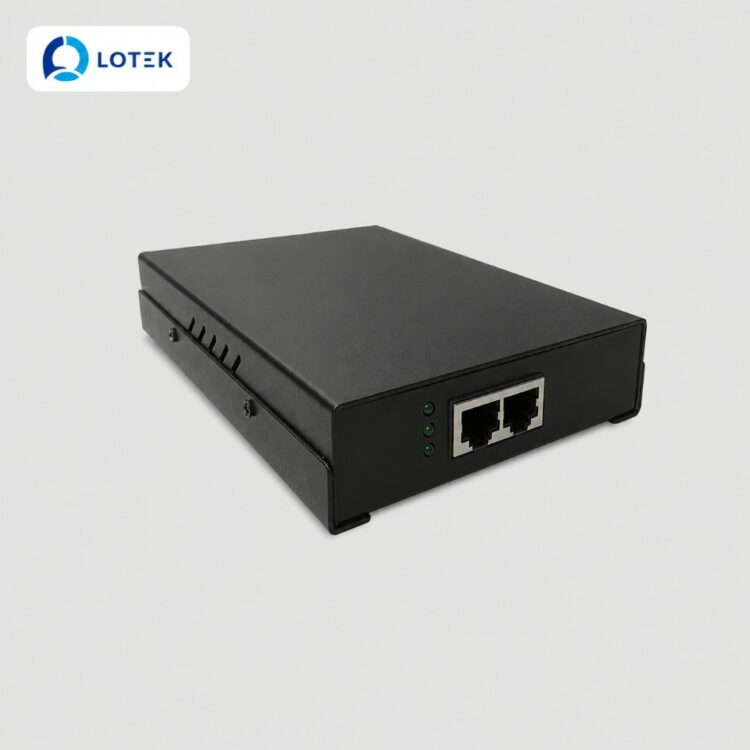

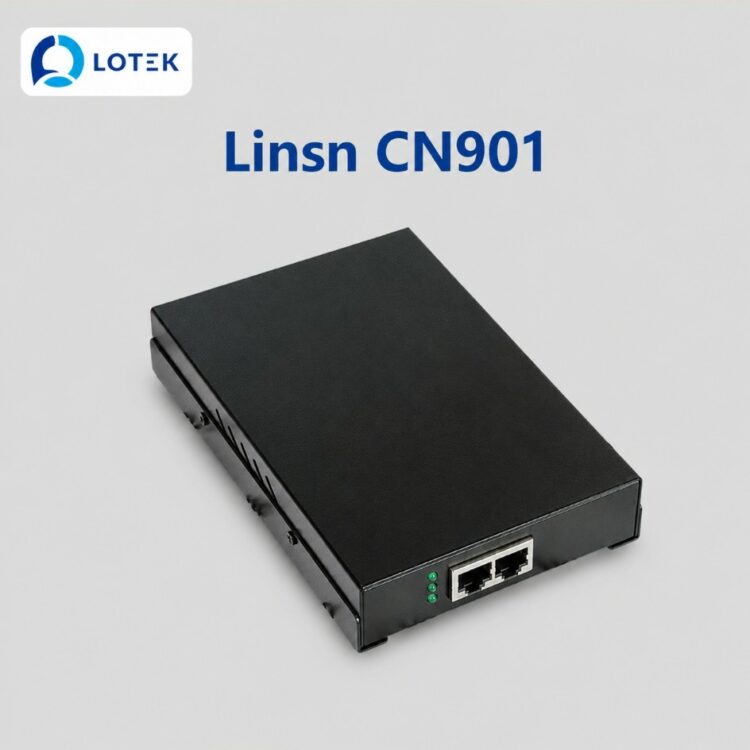

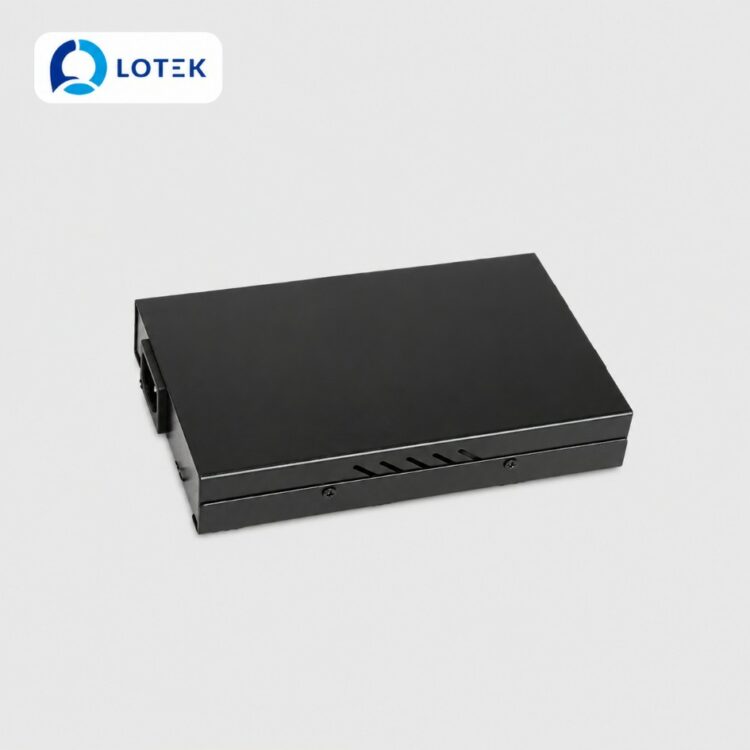

Linsn CN901 là bộ lặp tín hiệu LED (LED Signal Repeater) chuyên dụng để mở rộng khoảng cách truyền tín hiệu giữa Card gửi (Sending Card) và Card thu (Receiving Card) trong các hệ thống màn hình LED có khoảng cách vượt quá 140 mét. Sản phẩm giải quyết bài toán suy hao tín hiệu trên cáp mạng ở cự ly xa, đảm bảo dữ liệu điều khiển được truyền đến màn hình một cách ổn định và toàn vẹn.

Với thiết kế tích hợp sẵn bộ biến áp điện (110‑220V, 50/60Hz), CN901 có thể cắm trực tiếp vào nguồn điện lưới mà không cần adapter rời, giúp đơn giản hóa việc lắp đặt. Mỗi bộ CN901 cho phép nhân đôi khoảng cách truyền tín hiệu so với trạng thái không dùng lặp, đặc biệt hiệu quả khi khoảng cách giữa card gửi và card thu vượt ngưỡng 140m – thời điểm tín hiệu cáp mạng bắt đầu bị suy giảm đáng kể.

Sản phẩm sử dụng cổng RJ45 chuẩn, tương thích với hầu hết các loại cáp mạng và thiết bị LED trên thị trường. Ba đèn LED trạng thái trên mặt trước giúp người dùng dễ dàng kiểm tra tín hiệu cổng gần, tín hiệu cổng xa và trạng thái nguồn, hỗ trợ chẩn đoán nhanh khi cần bảo trì hoặc xử lý sự cố.

Tính năng nổi bật

• Mở rộng khoảng cách truyền tín hiệu vượt 140m: CN901 được thiết kế đặc biệt cho các hệ thống có khoảng cách giữa card gửi và card thu > 140m, nơi tín hiệu cáp mạng bắt đầu suy hao nghiêm trọng.
• Nhân đôi khoảng cách với mỗi bộ lặp: Mỗi bộ CN901 được thêm vào sẽ giúp nhân đôi khoảng cách truyền tín hiệu, cho phép linh hoạt mở rộng hệ thống ở nhiều cự ly khác nhau.
• Tích hợp bộ biến áp điện (Embedded Transformer): Hỗ trợ nguồn điện 110‑220V, 50/60Hz, cho phép cắm trực tiếp vào nguồn lưới mà không cần adapter hay nguồn ngoài, giảm thiểu dây cáp và thiết bị kèm theo.
• Kết nối đơn giản qua cổng RJ45: Sử dụng chuẩn kết nối Ethernet phổ biến, tương thích với các loại cáp mạng thông thường, dễ dàng lắp đặt và thay thế.
• Đèn báo trạng thái 3 chức năng: Ba đèn LED hiển thị tín hiệu cổng gần, tín hiệu cổng xa và trạng thái nguồn, giúp giám sát và chẩn đoán nhanh chóng.
• Không cần cấu hình phần mềm: CN901 hoạt động như thiết bị phần cứng Plug‑and‑Play, không yêu cầu cài đặt hoặc lập trình phức tạp, tiết kiệm thời gian triển khai.
• Tương thích với hầu hết Card gửi và Card thu Linsn: Sản phẩm hoạt động ổn định với hệ sinh thái Linsn, đảm bảo tính tương thích và độ tin cậy cao.
• Bảo hành chính hãng 2 năm: Cam kết chất lượng và độ bền bỉ với chế độ bảo hành dài hạn.

Chi tiết cổng kết nối & cấu tạo

Cổng kết nối / Thành phần	Số lượng	Mô tả
Ethernet (RJ45) – Cổng gần	1	Cổng đầu vào gần đèn LED số 1, nhận tín hiệu từ Card gửi hoặc bộ lặp trước.
Ethernet (RJ45) – Cổng xa	1	Cổng đầu ra xa đèn LED số 2, truyền tín hiệu đã khuếch đại đến Card thu hoặc bộ lặp tiếp theo.
Đầu cấp nguồn (AC Input)	1	Kết nối nguồn điện 110‑220V AC (tích hợp biến áp bên trong).
Đèn LED số 1	1	Báo trạng thái tín hiệu cổng RJ45 gần (gần đèn LED).
Đèn LED số 2	1	Báo trạng thái tín hiệu cổng RJ45 xa (xa đèn LED).
Đèn LED số 3	1	Báo trạng thái nguồn điện (Power) đang hoạt động.

Phù hợp với những công trình nào

• Màn hình LED ngoài trời cỡ lớn (Outdoor LED billboards): Khoảng cách từ phòng điều khiển đến màn hình thường vượt quá 100‑140m, CN901 là giải pháp lặp tín hiệu hiệu quả và kinh tế.
• Màn hình LED tại sân vận động, khu liên hợp thể thao: Các sân vận động có cấu trúc rộng lớn, khoảng cách giữa khu vực kỹ thuật và các khối màn hình thường ở cự ly xa, cần bộ lặp để đảm bảo tín hiệu ổn định.
• Màn hình LED trong các trung tâm thương mại, tòa nhà cao tầng: Việc đặt bộ điều khiển ở tầng kỹ thuật và màn hình tại các vị trí khác nhau trong tòa nhà thường yêu cầu khoảng cách cáp mạng dài, CN901 giúp kéo dài tín hiệu một cách tin cậy.
• Các sự kiện lưu động (Concert, Festival): Khi phòng điều khiển đặt tại vị trí cách xa sân khấu để đảm bảo tầm nhìn và âm thanh, CN901 giúp truyền tín hiệu đến các khối màn hình ở cự ly xa.
• Giải pháp mở rộng hệ thống LED hiện có: Khi bổ sung thêm khối màn hình ở vị trí xa hơn so với thiết kế ban đầu, CN901 là cách đơn giản để mở rộng khoảng cách mà không cần thay đổi cấu trúc hệ thống.
