Bộ điều khiển gửi tín hiệu LED MCTRL 4K Novastar

Thông số kỹ thuật

MCTRL4K là bộ điều khiển gửi tín hiệu LED tải cực lớn của Novastar, hỗ trợ HDR, 3D, độ trễ thấp và hiệu chỉnh màu từng điểm ảnh. Phù hợp cho hệ thống LED siêu dài, siêu rộng cần chất lượng hình ảnh cao cấp.

Thông số kỹ thuật MCTRL4K
Tải hiển thị tối đa	4096×2160@60Hz; tối đa 8.800.000 điểm ảnh với DP/HDMI, 8.300.000 điểm ảnh với DVI
Cổng đầu vào	1×DP 1.2, 1×HDMI 2.0, 2×DL-DVI
Cổng đầu ra	16×Gigabit Ethernet (Neutrik NE8FBH), 4×cổng quang 10G
Dung lượng mỗi cổng Ethernet	650.000 điểm ảnh (tín hiệu 8bit) / 320.000 điểm ảnh (tín hiệu 10bit/12bit)
Bit màu hỗ trợ	8bit / 10bit / 12bit
Độ rộng / cao đầu ra tối đa	7680 điểm ảnh
HDR	Hỗ trợ HDR10 và HLG
Độ trễ tín hiệu	Thấp hơn 1ms khi bật chế độ Low Latency với nguồn HDMI/DP
Genlock	Bi-Level / Tri-Level / Black burst
Ghép nối thiết bị	Tối đa 10 thiết bị MCTRL4K qua cổng USB cascade
Nguồn điện	AC 100V–240V, 50/60Hz
Công suất tiêu thụ định mức	30W
Nhiệt độ hoạt động	-20°C đến +60°C
Độ ẩm hoạt động	10%–90% RH, không ngưng tụ
Kích thước	482,6 × 372,0 × 88,1 mm
Trọng lượng	4,6 kg
Chứng nhận	FCC, CE, RoHS, IC, UL&CUL, CB, RCM, NTRA, PSE

Tổng quan sản phẩm

MCTRL4K là bộ điều khiển gửi tín hiệu LED tải cực lớn của Novastar. Một thiết bị đơn có tải hiển thị lên đến 4096×2160@60Hz, hỗ trợ tùy chỉnh độ phân giải với chiều rộng hoặc cao lên đến 7680 điểm ảnh.

Sản phẩm tích hợp nhiều công nghệ hàng đầu như HDR, hiệu chỉnh gamma riêng cho từng kênh màu RGB, độ trễ thấp, hiệu ứng 3D và hiệu chỉnh độ sáng, màu sắc ở cấp độ từng điểm ảnh, giúp hình ảnh hiển thị đồng đều, chi tiết và sống động hơn.

MCTRL4K phù hợp cho cả ứng dụng thuê dàn dựng và lắp đặt cố định: concert, sự kiện trực tiếp, giám sát an ninh, Olympic Games và các trung tâm thể thao.

Tính năng nổi bật

• Đa dạng cổng tín hiệu đầu vào: DP 1.2, HDMI 2.0, Dual-link DVI.
• Hỗ trợ tín hiệu bit sâu: 8bit, 10bit, 12bit.
• 16 cổng Gigabit Ethernet và 4 cổng quang đầu ra, đáp ứng hệ thống LED tải cực lớn.
• Hỗ trợ HDR10 và HLG, tăng độ chi tiết và sống động cho hình ảnh khi dùng cùng card thu hỗ trợ HDR.
• Hỗ trợ hiệu ứng 3D khi kết hợp thiết bị phát 3D EMT200 và kính 3D.
• Hiệu chỉnh gamma riêng cho từng kênh đỏ, xanh lá, xanh dương với tín hiệu 10bit/12bit.
• Chuyển đổi RGB limited sang RGB full, giữ màu đen tự nhiên ở vùng grayscale thấp.
• Độ trễ thấp, có thể giảm xuống một khung hình khi kết hợp đồng bộ nguồn và đấu nối cabinet theo chiều dọc.
• Hỗ trợ các tần số khung hình lẻ: 23.98/29.97/47.95/59.94/71.93/119.88Hz.
• Hiệu chỉnh độ sáng và màu sắc ở cấp độ từng điểm ảnh.
• Hỗ trợ độ phân giải siêu cao khi dùng card đồ họa NVIDIA.
• Cấu hình màn hình trực tiếp trên giao diện web.
• Ghép nối tối đa 10 thiết bị MCTRL4K để vận hành đồng bộ.

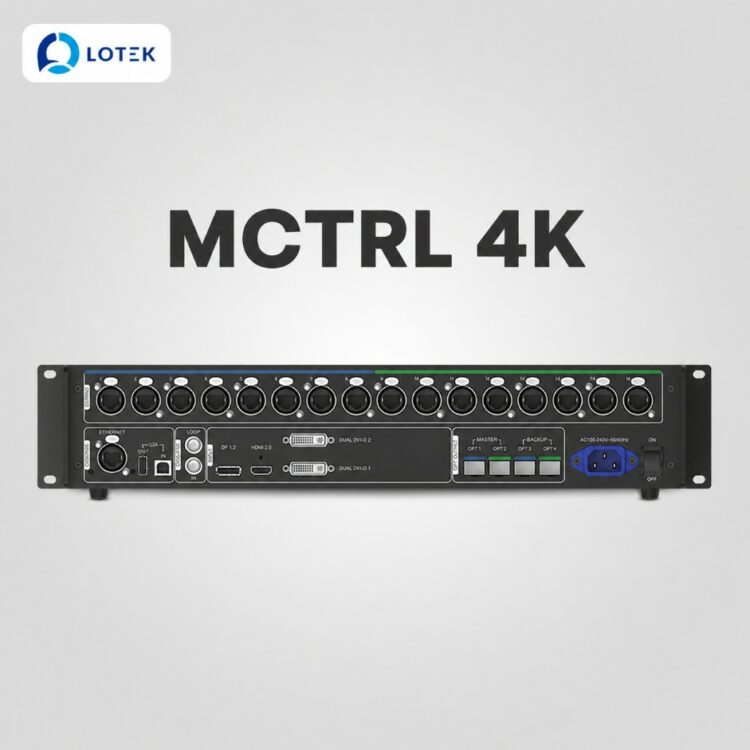

Chi tiết cổng kết nối

Nhóm cổng	Chi tiết
DP 1.2 (đầu vào)	1×DP 1.2, độ phân giải tối đa 4096×2160@60Hz, tối thiểu 640×480@24Hz. Hỗ trợ tùy chỉnh độ phân giải với chiều rộng hoặc cao lên đến 7680 điểm ảnh. Tuân thủ HDCP 1.3, không hỗ trợ tín hiệu xen kẽ.
HDMI 2.0 (đầu vào)	1×HDMI 2.0, độ phân giải tối đa 4096×2160@60Hz, tối thiểu 800×600@30Hz. Hỗ trợ tùy chỉnh độ phân giải tương tự cổng DP. Tuân thủ HDCP 1.4 và HDCP 2.2, không hỗ trợ tín hiệu xen kẽ.
DUAL DVI-D1 / D2 (đầu vào)	2×DL-DVI, mỗi cổng độ phân giải tối đa 3840×1080@60Hz, tối thiểu 800×600@30Hz. Tùy chỉnh độ phân giải với chiều rộng hoặc cao lên đến 3840 điểm ảnh, không hỗ trợ tín hiệu xen kẽ.
Ethernet 1–16 (đầu ra)	16×cổng RJ45 Gigabit Ethernet, không hỗ trợ audio, hỗ trợ dự phòng (redundancy) giữa các cổng.
OPT1–OPT4 (đầu ra quang)	4×cổng quang 10G. OPT1 truyền dữ liệu của cổng Ethernet 1–8, OPT2 truyền dữ liệu của cổng 9–16. OPT3 là kênh dự phòng của OPT1, OPT4 là kênh dự phòng của OPT2.
ETHERNET (điều khiển)	Kết nối với máy tính điều khiển.
USB IN / OUT	IN (type-B USB 2.0): cổng vào để ghép nối thiết bị hoặc kết nối máy tính debug. OUT (type-A USB 2.0): cổng ra để ghép nối thiết bị, tối đa 10 thiết bị.
GENLOCK IN / LOOP	Hỗ trợ Bi-Level, Tri-Level và Black burst. IN nhận tín hiệu đồng bộ, LOOP lặp tín hiệu đồng bộ ra thiết bị tiếp theo.

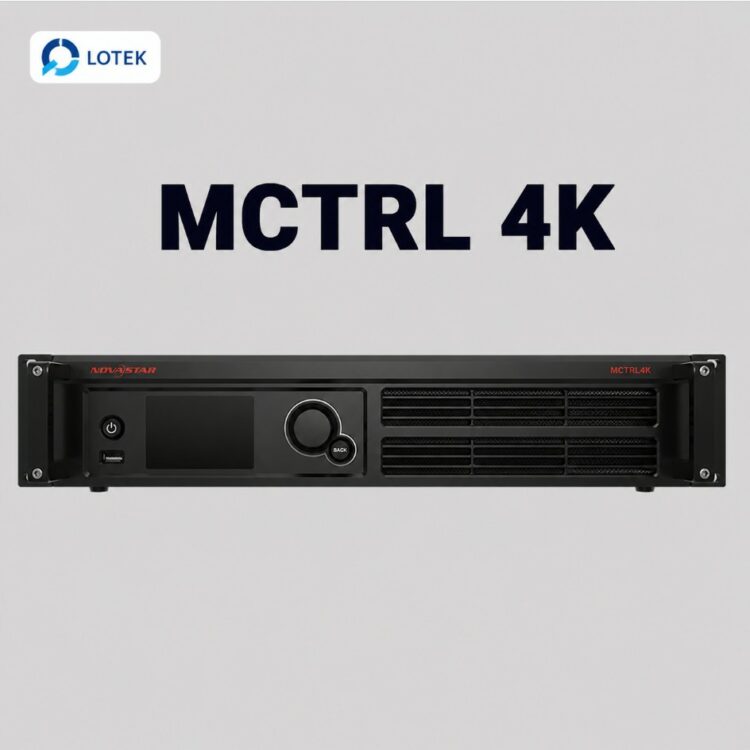

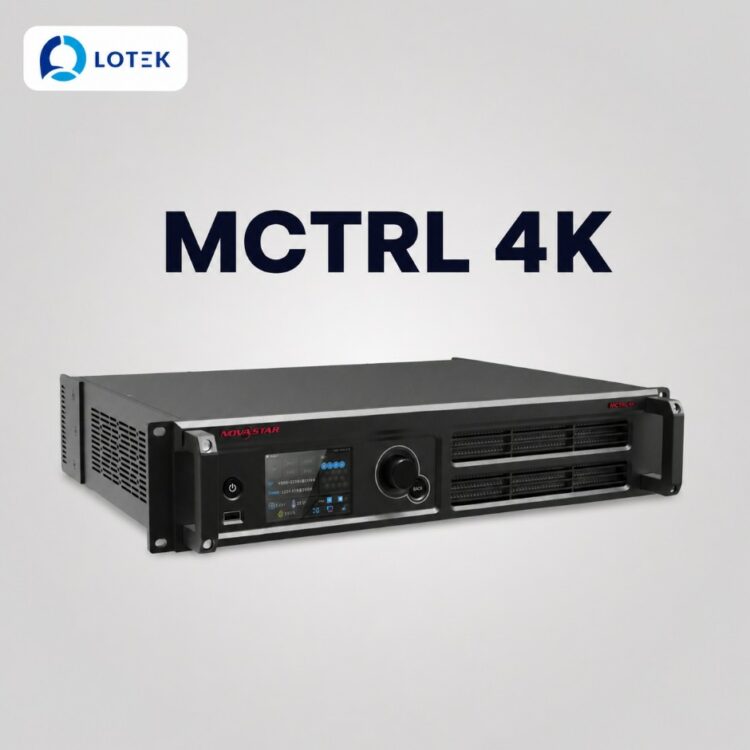

Bảng điều khiển mặt trước

Nút / cổng	Chức năng
Nút nguồn	Bật hoặc tắt thiết bị
USB	Kết nối USB rời để cập nhật firmware
Màn hình LCD	Hiển thị trạng thái thiết bị, menu, menu con và thông báo
Núm xoay	Chọn menu, điều chỉnh thông số và xác nhận thao tác
BACK	Quay lại menu trước hoặc thoát thao tác hiện tại

Khả năng xử lý tín hiệu hình ảnh

Cổng vào	Bit màu	Định dạng lấy mẫu	Độ phân giải tối đa
HDMI 2.0	8bit	RGB 4:4:4, YCbCr 4:4:4/4:2:2/4:2:0	4096×2160@60Hz (cài đặt qua card đồ họa NVIDIA)
HDMI 2.0	10bit/12bit	RGB 4:4:4, YCbCr 4:4:4 → 3840×1080@60Hz YCbCr 4:2:2/4:2:0 → 4096×2160@60Hz (NVIDIA)	Xem chi tiết theo định dạng ở cột bên
DP 1.2	8bit	RGB 4:4:4, YCbCr 4:4:4/4:2:2	4096×2160@60Hz (cài đặt qua card đồ họa NVIDIA)
DP 1.2	10bit/12bit	RGB 4:4:4, YCbCr 4:4:4 → 3840×1080@60Hz YCbCr 4:2:2 → 4096×2160@60Hz (NVIDIA)	Xem chi tiết theo định dạng ở cột bên
Dual-link DVI	8bit	RGB 4:4:4, YCbCr 4:4:4/4:2:2	3840×1080@60Hz

Công nghệ nổi bật

Giới hạn khi sử dụng một số tính năng

Tính năng	Giới hạn	Xung đột với tính năng
HDR	Chỉ hỗ trợ nguồn HDMI 10bit. Dung lượng mỗi cổng Ethernet giảm một nửa. Bắt buộc dùng card thu hỗ trợ HDR.	Không có
3D	Nếu nguồn là DVI, DVI1 tải hình cho mắt trái, DVI2 tải hình cho mắt phải. Không hỗ trợ khi bật cấu hình màn hình nâng cao. Dung lượng mỗi cổng Ethernet giảm một nửa.	Low Latency
Low Latency	Chỉ hỗ trợ nguồn HDMI và DP. Mỗi cổng Ethernet phải tải cabinet theo chiều dọc.	3D, GENLOCK

Phù hợp với những công trình nào

• Sự kiện thuê dàn dựng quy mô lớn: concert, hội nghị, sân khấu trình diễn.
• Hệ thống lắp đặt cố định cần độ phân giải cực cao, hình ảnh 4K trở lên.
• Sự kiện thể thao, truyền hình trực tiếp cần độ trễ thấp và hỗ trợ HLG.
• Trung tâm giám sát an ninh, phòng điều hành quy mô lớn.
• Màn hình LED siêu dài, siêu rộng hoặc dự án cần hiệu ứng trình diễn 3D.
