Bộ điều khiển gửi tín hiệu LED MCTRL300 Novastar

Thông số kỹ thuật

Thông số kỹ thuật MCTRL300
Tải hiển thị tối đa	1920×1200@60Hz
Cổng đầu vào	1×SL-DVI, 1×AUDIO
Cổng đầu ra	2×Gigabit Ethernet (RJ45)
Cổng điều khiển	1×USB Type-B, 2×UART (cascade)
Ghép nối thiết bị	Tối đa 20 thiết bị MCTRL300 qua cổng UART
Cảm biến ánh sáng	1×cổng kết nối cảm biến, tự động điều chỉnh độ sáng màn hình
Hiệu chỉnh điểm ảnh	Hiệu chỉnh độ sáng và màu sắc từng điểm ảnh, loại bỏ sai lệch màu sắc, cải thiện chất lượng hiển thị
Dự phòng cổng Ethernet	Hỗ trợ dự phòng giữa các cổng Ethernet
Nguồn điện	AC 100V–240V~ 50/60Hz
Công suất tiêu thụ định mức	3.0W, có thể thay đổi tùy theo cài đặt và điều kiện sử dụng thực tế
Nhiệt độ hoạt động	-20°C đến +60°C
Độ ẩm hoạt động	10%–90% RH, không ngưng tụ
Kích thước	204.0 × 160.0 × 48.0 mm
Trọng lượng	1.04 kg
Chứng nhận	CE, RoHS, FCC, IC, CB, NTRA, PSE, EAC, RCM

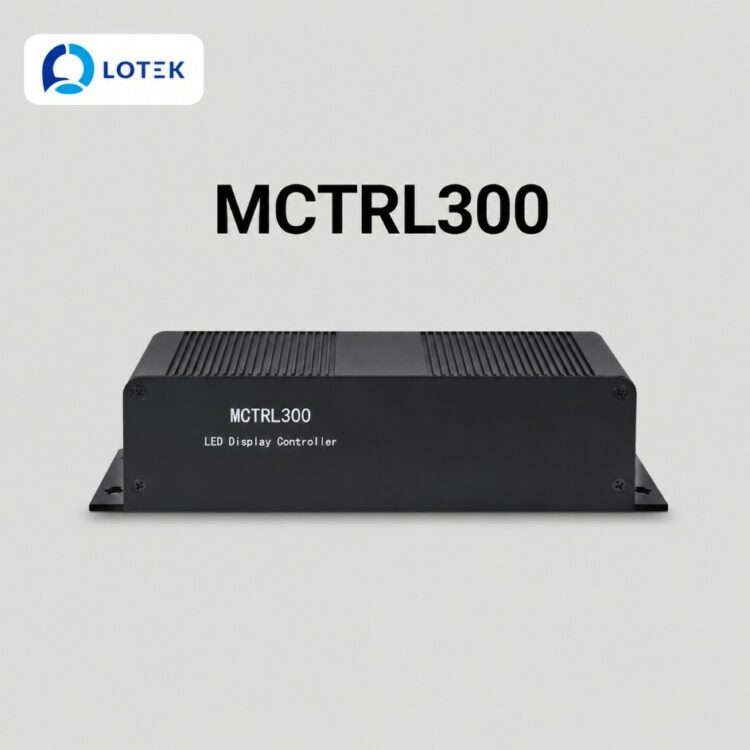

MCTRL300 là bộ điều khiển gửi tín hiệu LED do Novastar phát triển, được thiết kế tối ưu cho các ứng dụng cho thuê và lắp đặt cố định nhờ hiệu năng ổn định và chi phí hợp lý. Thiết bị hỗ trợ 1 cổng DVI và 1 cổng audio đầu vào, cùng 2 cổng Ethernet đầu ra, đáp ứng độ phân giải lên đến 1920×1200@60Hz.

Điểm mạnh của MCTRL300 nằm ở khả năng mở rộng linh hoạt với tối đa 20 thiết bị ghép nối qua cổng UART, cùng tính năng hiệu chỉnh điểm ảnh và dự phòng cổng Ethernet, giúp đảm bảo vận hành trơn tru trong các sự kiện trực tiếp, trung tâm giám sát an ninh hay các trung tâm thể thao.

Sản phẩm còn được trang bị cổng cảm biến ánh sáng giúp tự động điều chỉnh độ sáng màn hình theo môi trường, mang lại trải nghiệm hiển thị tối ưu mọi lúc.

Tính năng nổi bật

• Hiệu chỉnh điểm ảnh chính xác – Phối hợp với phần mềm NovaLCT và NovaCLB, MCTRL300 hỗ trợ hiệu chỉnh độ sáng và màu sắc từng điểm ảnh, loại bỏ sai lệch màu sắc, nâng cao chất lượng hiển thị tổng thể.
• Độ phân giải đầu vào linh hoạt – Hỗ trợ độ phân giải tùy chỉnh với chiều rộng tối đa 3840 và chiều cao tối đa 3840, đáp ứng nhiều cấu hình màn hình khác nhau.
• Mở rộng hệ thống dễ dàng – Ghép nối tối đa 20 thiết bị MCTRL300 qua cổng UART, quản lý tập trung và vận hành đồng bộ trên hệ thống lớn.
• Dự phòng cổng Ethernet – Đảm bảo tín hiệu luôn ổn định với cơ chế dự phòng giữa hai cổng Ethernet, giảm thiểu rủi ro gián đoạn khi vận hành.
• Tự động điều chỉnh độ sáng – Cổng kết nối cảm biến ánh sáng cho phép màn hình tự động điều chỉnh độ sáng phù hợp với môi trường xung quanh.
• Khởi tạo mặc định thông minh – Sau khi reset về cài đặt gốc, cấu hình màn hình mặc định là 128×128 và độ phân giải mặc định là 1080p, giúp thiết lập nhanh chóng.
• Đa dạng chứng nhận quốc tế – Đạt các tiêu chuẩn CE, RoHS, FCC, IC, CB, NTRA, PSE, EAC, RCM, đảm bảo an toàn và tương thích trên toàn cầu.

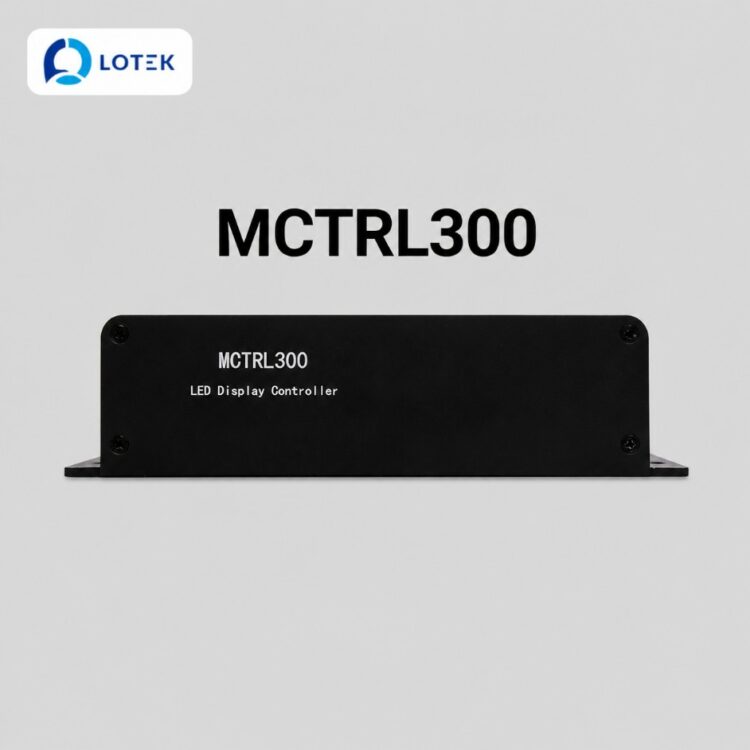

Bảng điều khiển mặt trước

Bộ phận	Chức năng
Đèn báo RUN (Xanh lá)	Nhấp chậm (2s/lần): không có tín hiệu video. Nhấp bình thường (4 lần/s): có tín hiệu. Nhấp nhanh (30 lần/s): đang hiển thị ảnh khởi động. Hiệu ứng thở: dự phòng Ethernet đang hoạt động.
Đèn báo STA (Đỏ)	Sáng liên tục: nguồn điện bình thường. Tắt: không có nguồn hoặc nguồn bất thường.

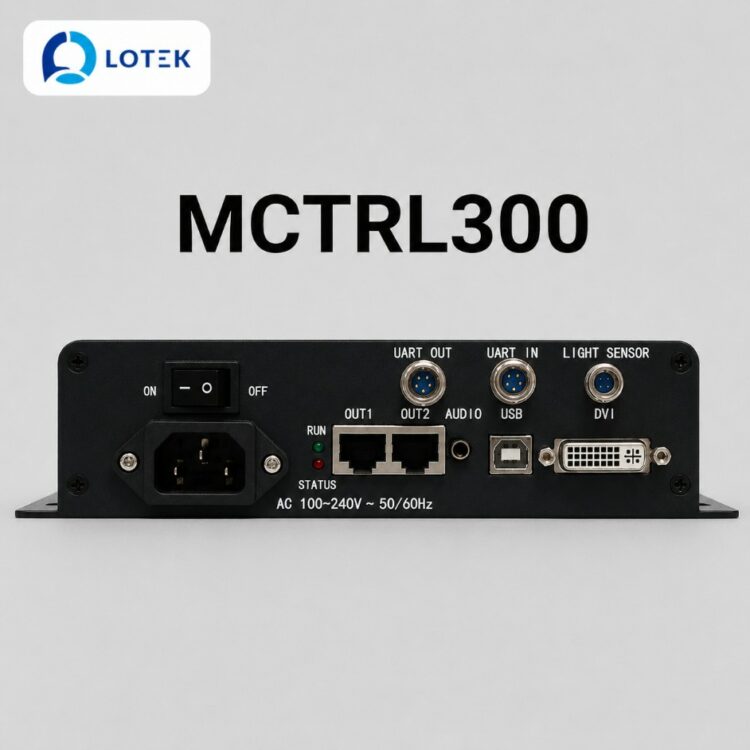

Chi tiết cổng kết nối

Nhóm cổng	Chi tiết
DVI IN	1×SL-DVI input, độ phân giải tối đa 1920×1200@60Hz. Hỗ trợ độ phân giải tùy chỉnh: chiều rộng tối đa 3840 (3840×600@60Hz), chiều cao tối đa 3840 (548×3840@60Hz). Không hỗ trợ tín hiệu xen kẽ.
AUDIO	1×cổng vào audio.
RJ45 (2 cổng)	2×cổng Gigabit Ethernet đầu ra. Mỗi cổng hỗ trợ tải tối đa 650.000 điểm ảnh. Hỗ trợ dự phòng giữa các cổng.
LIGHT SENSOR	1×cổng kết nối cảm biến ánh sáng để tự động điều chỉnh độ sáng màn hình.
USB	1×USB Type-B 2.0 để kết nối với PC điều khiển.
UART IN / OUT	2×cổng UART dùng để ghép nối thiết bị, hỗ trợ tối đa 20 thiết bị cascade.

Khả năng xử lý tín hiệu hình ảnh

Cổng vào	Bit Depth	Định dạng lấy mẫu	Độ phân giải tối đa
Single-link DVI	8bit	RGB 4:4:4	1920×1200@60Hz

Lưu ý: Giá trị công suất tiêu thụ định mức (3.0W) được đo với một thiết bị đơn, không ghép nối, có tín hiệu DVI và cả 2 cổng Ethernet đang hoạt động.

Phù hợp với những công trình nào

• Sự kiện cho thuê dàn dựng: concert, sân khấu trình diễn, hội nghị trực tiếp.
• Trung tâm giám sát an ninh, phòng điều hành cần độ ổn định cao.
• Các trung tâm thể thao, sự kiện thể thao quy mô vừa và lớn.
• Lắp đặt cố định tại các cửa hàng, trung tâm thương mại, sân khấu sự kiện trong nhà.
