Bộ điều khiển/card phát tín hiệu màn hình LED hiệu suất cao Kystar ES10

Thông số kỹ thuật Kystar ES10

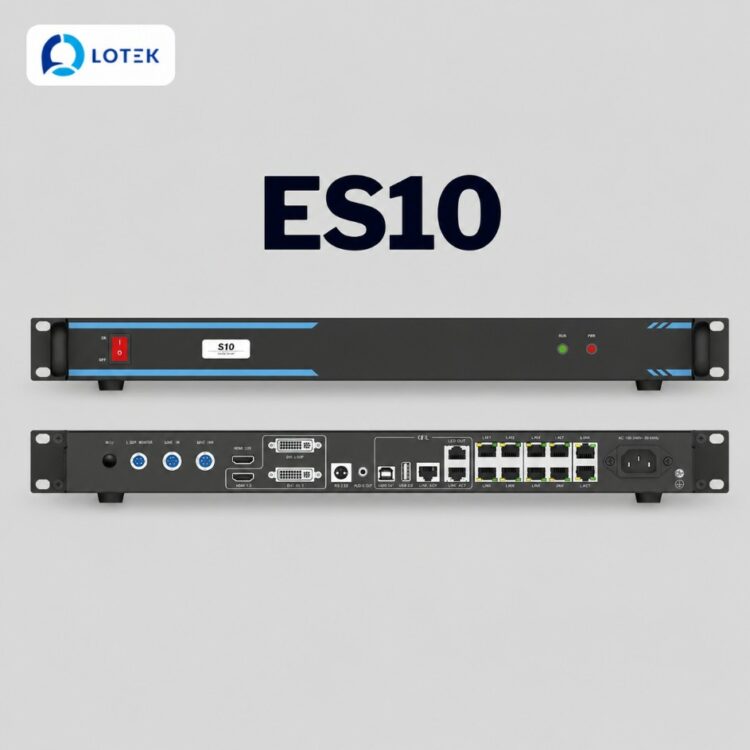

Bộ điều khiển màn hình LED Kystar ES10

Kystar ES10 là bộ điều khiển phát tín hiệu hiệu suất cao, được thiết kế dành riêng cho hệ thống màn hình LED chuyên nghiệp. Với khả năng tải mạnh mẽ và kho tính năng phong phú, ES10 là giải pháp lý tưởng cho các ứng dụng đòi hỏi chất lượng hình ảnh cao, linh hoạt trong cấu hình và vận hành ổn định.

Thiết bị tiếp nhận tín hiệu đầu vào qua cổng HDMI 2.0, hỗ trợ độ phân giải lên đến 4096×2160@60Hz – một điểm khác biệt quan trọng so với các thế hệ trước. Dữ liệu hình ảnh được xử lý và phân phối đến hệ thống card nhận thông qua 6 cổng Gigabit Ethernet, đảm bảo đường truyền ổn định và băng thông cao.

Với khả năng tải tối đa 2,35 triệu pixel và giới hạn 4000 pixel cho mỗi chiều, ES10 đáp ứng tốt các màn hình LED có kích thước trung bình đến lớn, bao gồm cả những cấu hình có tỷ lệ đặc biệt như màn hình dài, màn hình dọc hay bố cục phức tạp.

Đầu vào HDMI 2.0 – Hỗ trợ 4K@60Hz

Kystar ES10 được trang bị cổng HDMI 2.0, nâng cấp đáng kể so với chuẩn HDMI 1.3 trên các dòng sản phẩm trước. Cổng kết nối này hỗ trợ tín hiệu đầu vào với độ phân giải lên đến 4096×2160@60Hz, mang lại khả năng hiển thị hình ảnh mượt mà, sắc nét và chi tiết.

Khả năng nhận tín hiệu 4K ở tần số 60Hz đặc biệt quan trọng trong các ứng dụng trình chiếu nội dung độ phân giải cao như video 4K, đồ họa chuyển động, game hay các tác phẩm nghệ thuật số. Mức tần số quét cao giúp hạn chế hiện tượng giật, xé hình, đảm bảo trải nghiệm xem mượt mà ngay cả với các chuyển động nhanh.

Việc tích hợp HDMI 2.0 cũng tăng cường khả năng tương thích với các nguồn phát hiện đại, từ máy tính, máy chơi game, đầu phát Blu-ray đến các bộ xử lý hình ảnh chuyên nghiệp, giúp hệ thống màn hình LED của bạn sẵn sàng cho nội dung 4K ngay từ bây giờ.

Khả năng tải 2,35 triệu pixel – Linh hoạt mọi cấu hình

Kystar ES10 cung cấp 6 cổng Gigabit Ethernet để truyền dữ liệu đến các card nhận, với tổng khả năng tải đạt 2,35 triệu pixel. Giới hạn chiều rộng và chiều cao tối đa đều là 4000 pixel, mang lại sự linh hoạt tối đa trong thiết kế bố cục màn hình.

Với giới hạn 4000 pixel theo mỗi chiều, kỹ thuật viên có thể dễ dàng xây dựng các màn hình có tỷ lệ đặc biệt: màn hình ngang siêu rộng cho quảng cáo ngoài trời, màn hình dọc cho trung tâm thương mại, hay màn hình vuông cho các ứng dụng nghệ thuật và triển lãm. Không còn ràng buộc với tỷ lệ 16:9 truyền thống, ES10 mở ra vô số khả năng sáng tạo cho nhà thiết kế.

Việc phân bổ tải cho 6 cổng mạng cần được tính toán cẩn thận dựa trên kích thước cabinet và số lượng card nhận. Phân chia dữ liệu hợp lý không chỉ đảm bảo hiệu suất tối ưu mà còn hỗ trợ quá trình kiểm tra và bảo trì hệ thống dễ dàng hơn.

Hiệu chỉnh thụ động – Không cần nguồn tín hiệu

Một trong những tính năng nổi bật nhất của Kystar ES10 là Passive Correction – khả năng thực hiện hiệu chỉnh màn hình mà không cần kết nối với nguồn tín hiệu hình ảnh bên ngoài. Đây là một lợi thế lớn trong giai đoạn lắp đặt và bảo trì, giúp tiết kiệm thời gian và đơn giản hóa quy trình.

Khi triển khai công trình, kỹ thuật viên thường gặp khó khăn khi hệ thống nguồn phát chưa sẵn sàng hoặc đang được bảo trì. Với Passive Correction, ES10 cho phép tiến hành hiệu chỉnh độ sáng, cân bằng màu sắc và đồng bộ các điểm LED mà không cần đến tín hiệu đầu vào.

Đặc biệt, tính năng này hỗ trợ hiệu chỉnh điểm-điểm (point-to-point) cho độ phân giải dưới 2K. Dữ liệu hiệu chỉnh được truyền tải nhanh chóng đến hệ thống, giúp cải thiện độ đồng đều giữa các điểm LED và nâng cao chất lượng hiển thị tổng thể. Đây là công cụ không thể thiếu khi cần cân chỉnh lại màn hình sau quá trình lắp đặt hoặc khi thay thế một số module LED.

Hỗ trợ chế độ 3D – Trải nghiệm sống động

Kystar ES10 hỗ trợ nhiều định dạng tín hiệu 3D phổ biến, bao gồm Side-by-Side (SBS), Top-Bottom và chế độ 120Hz. Điều này cho phép hệ thống màn hình LED trình chiếu nội dung 3D với hiệu ứng chiều sâu và trải nghiệm sống động, phù hợp với các ứng dụng như rạp chiếu phim, sân khấu biểu diễn, triển lãm công nghệ và trung tâm sự kiện.

Khả năng nhận và xử lý tín hiệu 3D ở nhiều định dạng khác nhau giúp ES10 linh hoạt với nhiều loại nguồn phát và nội dung, từ phim 3D đến các ứng dụng thực tế ảo (VR) và tương tác 3D. Tần số quét 120Hz đảm bảo hình ảnh 3D không bị nhấp nháy, giảm mỏi mắt và mang đến trải nghiệm mượt mà, chân thực.

Đây là một điểm khác biệt quan trọng, bởi nhiều bộ điều khiển cùng phân khúc thường không hỗ trợ đầy đủ các chế độ 3D này. Với ES10, nhà tích hợp có thể tự tin xây dựng hệ thống màn hình LED đáp ứng nhu cầu trình chiếu 3D ngay từ ban đầu.

Điều khiển cascade – Quản lý đa thiết bị đơn giản

Kystar ES10 hỗ trợ điều khiển cascade (Cascade Control), cho phép kết nối và quản lý nhiều thiết bị trong cùng một hệ thống màn hình LED một cách thống nhất. Tính năng này đặc biệt hữu ích trong các dự án có quy mô lớn, sử dụng nhiều bộ điều khiển cho một màn hình duy nhất hoặc nhiều khu vực hiển thị khác nhau.

Việc thiết lập điều khiển cascade với ES10 được đánh giá là đơn giản và thuận tiện, giúp giảm thời gian cấu hình và giảm thiểu sai sót. Các tham số vận hành như độ sáng, màu sắc, thời gian hiển thị… có thể được đồng bộ giữa các thiết bị trong hệ thống, đảm bảo tính nhất quán về chất lượng hình ảnh trên toàn bộ màn hình.

Điều khiển cascade cũng mang lại lợi ích trong việc bảo trì và nâng cấp hệ thống. Khi cần thay đổi cấu hình hoặc cập nhật firmware, kỹ thuật viên có thể thực hiện từ một điểm điều khiển duy nhất, tiết kiệm thời gian và công sức.

Hiệu chỉnh điểm-điểm dưới 2K

Kystar ES10 hỗ trợ hiệu chỉnh điểm-điểm cho các màn hình có độ phân giải dưới 2K. Đây là tính năng cho phép tối ưu hóa chất lượng hình ảnh ở cấp độ từng điểm LED, đảm bảo độ sáng và màu sắc đồng đều trên toàn bộ màn hình.

Quá trình hiệu chỉnh điểm-điểm với ES10 được thực hiện thông qua Passive Correction, không cần đến nguồn tín hiệu đầu vào. Điều này có nghĩa là ngay cả khi chưa kết nối máy tính hay thiết bị phát, kỹ thuật viên vẫn có thể tiến hành cân chỉnh màu sắc và độ sáng cho từng module, từng điểm LED.

Kết quả là một màn hình có chất lượng hiển thị vượt trội, với độ đồng đều cao và khả năng tái tạo màu sắc chính xác. Đây là yếu tố quan trọng đối với các ứng dụng yêu cầu độ chính xác về hình ảnh như phòng điều khiển, giám sát, quảng cáo cao cấp và sự kiện chuyên nghiệp.

Các tính năng bổ sung khác

Ngoài các tính năng chính đã đề cập, Kystar ES10 còn được trang bị nhiều chức năng hữu ích khác, bao gồm:

- **Tải phi chữ nhật và đi dây tùy ý:** Hỗ trợ cấu hình cho các màn hình có hình dạng đặc biệt, không bị giới hạn bởi bố cục hình chữ nhật. Các khu vực trống không chiếm dụng tài nguyên tải, tối ưu hóa hiệu suất hệ thống.
- **Quản lý EDID:** Cho phép kiểm soát và chỉnh sửa thông tin nhận dạng màn hình, đảm bảo tương thích với nhiều loại nguồn phát khác nhau.
- **Cấu hình và nâng cấp linh hoạt:** Hỗ trợ cấu hình qua USB và Ethernet, nâng cấp firmware trực tuyến, giúp đơn giản hóa quá trình bảo trì và nâng cấp hệ thống.
- **Bảo vệ hệ thống:** Tích hợp cơ chế khóa dự án (Project Lock) hạn chế thay đổi cấu hình ngoài ý muốn sau khi bàn giao, đảm bảo tính ổn định và an toàn cho hệ thống.

Ứng dụng của Kystar ES10

• Màn hình LED quảng cáo 4K – trình chiếu nội dung độ phân giải cao với hình ảnh sắc nét.
• Màn hình sân khấu, hội trường và sự kiện – hỗ trợ chế độ 3D và điều khiển cascade.
• Màn hình có tỷ lệ đặc biệt (dài, dọc, vuông) với chiều lên đến 4000 pixel.
• Triển lãm công nghệ, bảo tàng tương tác – nơi yêu cầu hiệu chỉnh màu sắc chính xác và chất lượng cao.
• Phòng điều khiển, trung tâm giám sát – độ phân giải cao và độ ổn định vượt trội.
• Hệ thống cần hiệu chỉnh không phụ thuộc nguồn phát – tối ưu hóa quá trình lắp đặt và bảo trì.
• Trình chiếu nội dung 3D – phim ảnh, VR, sự kiện sống động.

Lưu ý khi lựa chọn và cấu hình ES10

• Tổng độ phân giải màn hình không được vượt quá 2,35 triệu pixel.
• Chiều rộng hoặc chiều cao cấu hình tối đa là 4000 pixel.
• Cần phân chia tải hợp lý cho 6 cổng Gigabit Ethernet đầu ra để đảm bảo hiệu suất tối ưu.
• Kiểm tra khả năng tương thích giữa ES10, card nhận và phần mềm cấu hình đang sử dụng.
• Tận dụng tính năng Passive Correction để hiệu chỉnh ngay khi chưa có nguồn tín hiệu.
• Với các ứng dụng cần hình ảnh chính xác tuyệt đối, nên thực hiện hiệu chỉnh điểm-điểm cho độ phân giải dưới 2K.
• Nên lưu lại file cấu hình sau khi hoàn thiện để thuận tiện cho bảo trì và khôi phục hệ thống.
