Bộ điều khiển gửi tín hiệu LED MCTRL R5 Novastar

Thông số kỹ thuật

Thông số kỹ thuật MCTRL R5
Tải hiển thị tối đa	3840×1080@60Hz, tương đương khoảng 4.140.000 điểm ảnh
Cổng đầu vào	1×6G-SDI, 1×HDMI 1.4, 1×DL-DVI (Dual-link DVI)
Cổng đầu ra	8×Gigabit Ethernet (Neutrik NE8FBH), 2×cổng quang 10G
Dung lượng mỗi cổng Ethernet	650.000 điểm ảnh (tín hiệu 8bit) / 325.000 điểm ảnh (tín hiệu 10bit)
Bit màu hỗ trợ	8bit và 10bit
Xoay hình ảnh	Xoay tự do mọi góc độ, kết hợp card thu A8s hoặc A10s Pro và phần mềm SmartLCT
Genlock	Bi-Level / Tri-Level / Black burst
Ghép nối thiết bị	Tối đa 8 thiết bị qua cổng USB cascade
Cập nhật firmware	Qua cổng USB mặt trước
Nguồn điện	AC 100V–240V, 50/60Hz
Công suất tiêu thụ định mức	25W
Nhiệt độ hoạt động	-20°C đến +60°C
Độ ẩm hoạt động	10%–90% RH, không ngưng tụ
Kích thước	482,6 × 334,6 × 52,0 mm
Trọng lượng	4,3 kg
Chứng nhận	FCC, RoHS, UL&CUL, CE, CB, IC

Tổng quan sản phẩm

MCTRL R5 là bộ điều khiển gửi tín hiệu LED đầu tiên của Novastar hỗ trợ xoay hình ảnh. Một thiết bị đơn có tải hiển thị lên đến 3840×1080@60Hz, hỗ trợ tùy chỉnh độ phân giải theo tải tối đa này.

Khi kết hợp cùng card thu tín hiệu A8s hoặc A10s Pro và phần mềm SmartLCT, MCTRL R5 cho phép cấu hình màn hình tự do và xoay hình ảnh ở bất kỳ góc độ nào, phù hợp với những màn hình LED siêu dài hoặc siêu rộng cần lắp đặt phi tiêu chuẩn.

Sản phẩm được dùng phổ biến trong các ứng dụng thuê dàn dựng và lắp đặt cố định: concert, sự kiện trực tiếp, trung tâm giám sát an ninh, Olympic Games và các trung tâm thể thao.

Tính năng nổi bật

• Đa dạng cổng tín hiệu đầu vào: 6G-SDI, HDMI 1.4, DL-DVI.
• 8 cổng Gigabit Ethernet và 2 cổng quang đầu ra, đáp ứng hệ thống LED lớn.
• Xoay hình ảnh tự do ở mọi góc độ khi kết hợp card thu A8s hoặc A10s Pro cùng SmartLCT.
• Hỗ trợ cả tín hiệu 8bit và 10bit.
• Hiệu chỉnh độ sáng và màu sắc ở cấp độ từng điểm ảnh, giúp màn hình đồng đều về độ sáng và màu sắc.
• Kiến trúc thông minh giúp cấu hình nhanh, rút ngắn thời gian chuẩn bị sân khấu.
• Engine xử lý thế hệ mới của Novastar, hình ảnh mượt, có chiều sâu, không giật hình hay hiện tượng quét dòng.
• Điều chỉnh độ sáng màn hình nhanh và đơn giản bằng thao tác thủ công.
• Cập nhật firmware qua cổng USB mặt trước.
• Ghép nối nhiều bộ điều khiển để vận hành đồng bộ, tối đa 8 thiết bị.

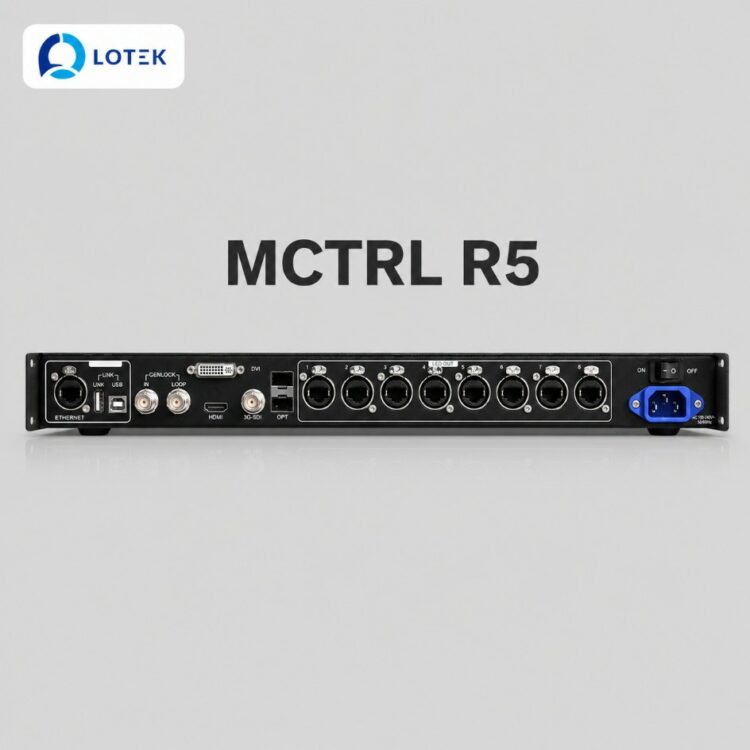

Chi tiết cổng kết nối

Nhóm cổng	Chi tiết
SDI (đầu vào)	1×6G-SDI, độ phân giải tối đa 3840×1080@60Hz. Không hỗ trợ tín hiệu xen kẽ (interlaced), không cho tùy chỉnh độ phân giải hay bit màu đầu vào.
HDMI (đầu vào)	1×HDMI 1.4, độ phân giải tối đa 3840×1080@60Hz, tối thiểu 800×600@24Hz. Hỗ trợ HDCP 1.4 và nhiều độ phân giải chuẩn thông dụng.
DVI (đầu vào)	1×DL-DVI, độ phân giải tối đa 3840×1080@60Hz, tối thiểu 800×600@24Hz, hỗ trợ nhiều độ phân giải chuẩn tương tự cổng HDMI.
Ethernet 1–8 (đầu ra)	8×cổng RJ45 Gigabit Ethernet, không hỗ trợ audio, hỗ trợ dự phòng (redundancy) giữa các cổng.
OPT1–OPT2 (đầu ra quang)	2×cổng quang 10G. OPT1 sao chép dữ liệu từ 8 cổng Ethernet, OPT2 là kênh dự phòng của OPT1.
ETHERNET (điều khiển)	Kết nối với máy tính điều khiển.
USB IN / OUT	IN (type-B USB 2.0): cổng vào để ghép nối thiết bị hoặc kết nối máy tính debug. OUT (type-A USB 2.0): cổng ra để ghép nối thiết bị, tối đa 8 thiết bị.
GENLOCK IN / LOOP	Hỗ trợ Bi-Level, Tri-Level và Black burst. IN nhận tín hiệu đồng bộ, LOOP lặp tín hiệu đồng bộ ra thiết bị tiếp theo.

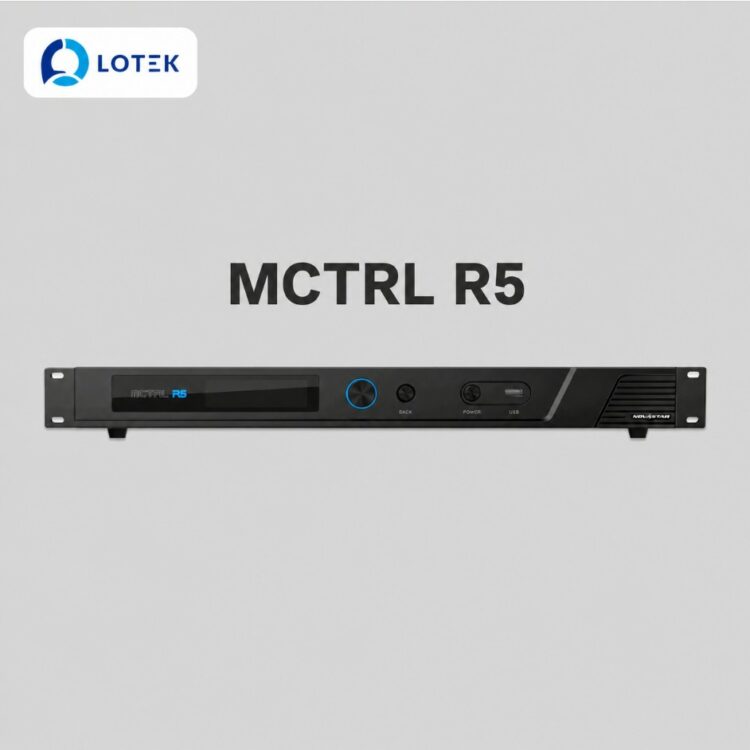

Đèn báo và bảng điều khiển mặt trước

Trạng thái đèn "R5"	Ý nghĩa
Xanh dương sáng liên tục	Thiết bị hoạt động bình thường
Cam sáng liên tục	Không có tín hiệu đầu vào
Xanh dương nhấp nháy nhẹ	Thiết bị đang ở chế độ chờ (standby)
Đỏ sáng liên tục	Thiết bị đang gặp cảnh báo lỗi

Ngoài đèn báo, mặt trước còn có màn hình OLED hiển thị trạng thái và menu, núm xoay để chọn và điều chỉnh menu, nút BACK để quay lại, nút POWER để bật/chờ máy, và cổng USB dùng cập nhật firmware.

Khả năng xử lý tín hiệu hình ảnh

Cổng vào	Bit màu	Định dạng lấy mẫu	Độ phân giải tối đa
HDMI 1.4	8bit	RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2	3840×1080@60Hz
	10bit		2048×1152@60Hz
Dual-link DVI	8bit	RGB 4:4:4	3840×1080@60Hz
6G-SDI	Độ phân giải đầu vào tối đa 3840×1080@60Hz. Không thể tùy chỉnh độ phân giải đầu vào và không hỗ trợ tín hiệu xen kẽ.

Môi trường hoạt động và đóng gói

Nhiệt độ bảo quản	-20°C đến +70°C
Độ ẩm bảo quản	10%–90% RH, không ngưng tụ
Kích thước hộp đóng gói	560 × 405 × 180 mm
Kích thước hộp vali (nếu có)	545 × 380 × 145 mm
Phụ kiện đi kèm	1×dây nguồn, 1×dây mạng, 1×cáp USB, 1×cáp HDMI, 1×cáp DVI

Phù hợp với những công trình nào

• Sự kiện thuê dàn dựng: concert, hội nghị, sân khấu di động.
• Hệ thống lắp đặt cố định cần khả năng xoay màn hình linh hoạt.
• Trung tâm giám sát an ninh, phòng điều hành.
• Sự kiện thể thao quy mô lớn, trung tâm thể thao.
• Màn hình LED siêu dài hoặc siêu rộng cần cấu hình phi tiêu chuẩn.
