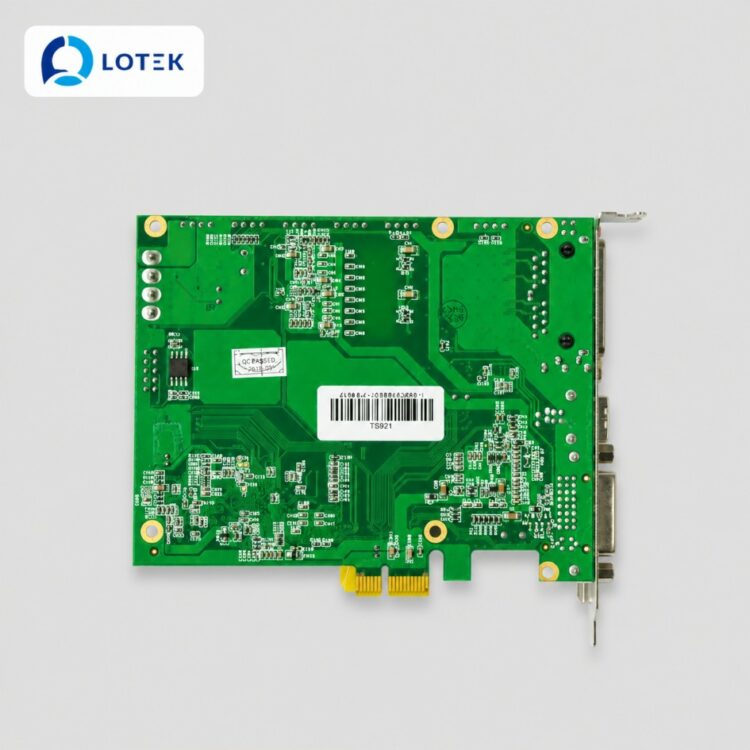

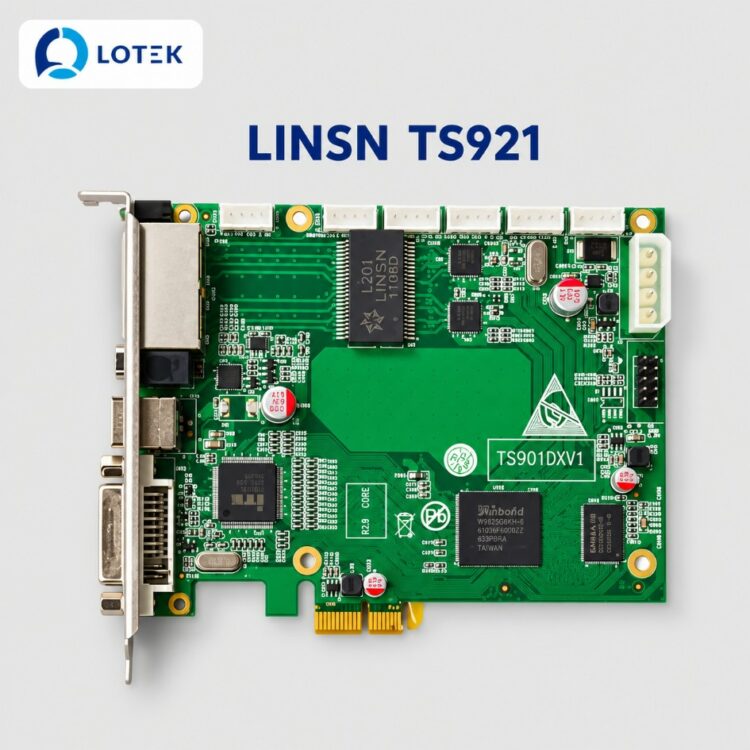

Card phát màn hình LED Linsn TS921

Thông số kỹ thuật

Thông số kỹ thuật Linsn TS921
Dòng sản phẩm	Card gửi tín hiệu màn hình LED (LED Sending Card), dạng cắm trong máy tính
Model	Linsn TS921 (Full Function)
Chuẩn giao tiếp	PCI-E 1X, tương thích tốt với hầu hết cấu hình máy tính phổ thông
Độ phân giải hỗ trợ	Hỗ trợ nguồn tín hiệu 4K
Cổng tín hiệu vào (Input)	1×DVI, 1×Audio
Cổng tín hiệu ra (Output)	2×cổng mạng Ethernet, hỗ trợ độ phân giải 2048×640, 1280×1024
Độ sâu màu hỗ trợ	12bit / 10bit / 8bit video input
Thang xám (Grey scale)	16bit gray scale display
Loại màn hình hỗ trợ	Full color, hai màu (dual-color) và đơn sắc (single color)
Chế độ hiển thị hỗ trợ	640×480 đến 2048×1280 (đầy đủ các chuẩn phổ biến: 1280×1024, 1920×1080, 1920×1200, 2048×1152...)
Chức năng nổi bật	Readback cấu hình RCG, broadcasting RCG/CON, xoay hình 0/90/180/270 độ, zoom in/out, truyền âm thanh qua cáp mạng, cascade mở rộng
Số màu hỗ trợ	Lên đến 1.073.741.824 màu (hỗ trợ màu 10-bit)
Phần mềm điều khiển	LED Studio V9.0 trở lên
Phụ kiện đi kèm	1×card sending TS921, 1×cáp DVI, 1×cáp USB
Bảo hành	2 năm

Tổng quan sản phẩm

Khác với các dòng sending box hoạt động như một hộp điều khiển độc lập, Linsn TS921 là dòng card gửi tín hiệu (Sending Card) được cắm trực tiếp vào khe PCI-E 1X của máy tính, biến chiếc máy tính đó thành trung tâm điều khiển cho toàn bộ màn hình LED SMD full color. Đây là giải pháp phù hợp cho các đơn vị đã có sẵn hệ thống máy tính điều khiển tại chỗ và muốn tối ưu chi phí đầu tư mà vẫn đảm bảo đầy đủ tính năng chuyên sâu.

TS921 hỗ trợ nguồn tín hiệu 4K, nhận hình ảnh qua cổng DVI kèm audio đi kèm, xử lý video ở độ sâu màu 12bit/10bit/8bit với 16bit gray scale, cho hình ảnh mượt mà và chân thực. Card xuất tín hiệu ra 2 cổng Ethernet, hỗ trợ độ phân giải tối đa 2048×640 hoặc 1280×1024, tương thích với dải chế độ hiển thị rất rộng từ 640×480 cho đến 2048×1280, đáp ứng linh hoạt nhiều kích thước màn hình LED khác nhau.

Với khả năng tương thích PCI-E tốt trên hầu hết cấu hình máy tính phổ thông, cùng các tính năng như xoay hình 0/90/180/270 độ, zoom in/out, truyền âm thanh qua cáp mạng không cần dây riêng và hỗ trợ cascade mở rộng nhiều card, TS921 là lựa chọn toàn diện cho các dự án màn hình LED SMD full color từ quy mô vừa đến lớn.

Tính năng nổi bật

• Hỗ trợ nguồn tín hiệu 4K: Nhận và xử lý hình ảnh chất lượng cao qua cổng DVI, đáp ứng nhu cầu trình chiếu nội dung sắc nét.
• Chuẩn giao tiếp PCI-E 1X: Card cắm trực tiếp vào máy tính, tương thích tốt với hầu hết các dòng mainboard phổ thông, không cần đầu tư thêm thiết bị điều khiển rời.
• Xử lý video 12bit/10bit/8bit cùng 16bit gray scale: Đảm bảo dải màu chuyển sắc mịn màng, hạn chế hiện tượng vỡ màu trên các mảng có độ tương phản cao.
• Hỗ trợ đa dạng chế độ hiển thị: Tương thích từ 640×480 đến 2048×1280, bao gồm hầu hết các chuẩn màn hình phổ biến hiện nay như 1920×1080, 1920×1200, 2048×1152.
• Xoay hình 0/90/180/270 độ: Linh hoạt trong việc bố trí màn hình LED theo chiều ngang, chiều dọc hoặc các góc lắp đặt đặc biệt mà không cần can thiệp phần cứng.
• Zoom in/out linh hoạt: Cho phép điều chỉnh tỷ lệ chiều rộng/chiều cao trực tiếp trong phần mềm Sender setting để căn chỉnh nội dung vừa khít màn hình.
• Truyền âm thanh qua cáp mạng: Tín hiệu âm thanh được gửi cùng dữ liệu hình ảnh qua cáp mạng theo chuẩn hi-fi 24bit/64KHz, không cần đi thêm dây audio riêng.
• Readback & Broadcasting file cấu hình: Hỗ trợ đọc ngược file RCG từ card thu và phát file RCG/CON tới toàn hệ thống, tiết kiệm thời gian đồng bộ khi triển khai nhiều màn hình.
• Hỗ trợ cascade mở rộng: Có thể ghép nối nhiều card TS921 (thông qua dip switch) để điều khiển các màn hình LED có diện tích siêu lớn.
• Đa hiển thị đồng bộ và tổ hợp linh hoạt: Một card sending có thể điều khiển nhiều màn hình, hỗ trợ tổ hợp tùy ý, đồng bộ hoặc phát nội dung độc lập trên từng màn.

Chi tiết cổng kết nối

Cổng kết nối	Số lượng	Mô tả
Khe cắm PCI-E 1X	1	Cắm trực tiếp vào mainboard máy tính, cấp nguồn và giao tiếp dữ liệu cho card.
DVI Input	1	Cổng nhận tín hiệu hình ảnh từ card đồ họa máy tính.
Audio Input	1	Cổng nhận tín hiệu âm thanh đi kèm cho các ứng dụng cần âm thanh đồng bộ.
Ethernet Output	2	2 cổng mạng gửi tín hiệu tới card thu, hỗ trợ độ phân giải tối đa 2048×640 hoặc 1280×1024.

Phù hợp với những công trình nào

• Đơn vị đã có sẵn máy tính điều khiển tại chỗ: TS921 giúp tận dụng cấu hình máy tính hiện có làm trung tâm điều khiển, tiết kiệm chi phí so với đầu tư sending box rời.
• Màn hình LED SMD full color trong nhà: Phù hợp cho các màn hình lắp đặt tại phòng họp, trung tâm điều hành, showroom yêu cầu chất lượng màu sắc và độ mịn hình ảnh cao.
• Công trình có yêu cầu lắp đặt xoay/nghiêng đặc biệt: Tính năng xoay hình 0/90/180/270 độ giúp TS921 linh hoạt với các màn hình lắp dọc, lắp nghiêng hoặc theo kiến trúc đặc thù.
• Hệ thống nhiều màn hình cần đồng bộ tại một điểm điều khiển: Khả năng điều khiển đa màn hình đồng bộ hoặc độc lập phù hợp cho các công trình có nhiều màn hình LED tại nhiều vị trí.
• Dự án cần mở rộng quy mô về sau: Chức năng cascade cho phép ghép nối nhiều card TS921 khi màn hình cần mở rộng diện tích hiển thị.
