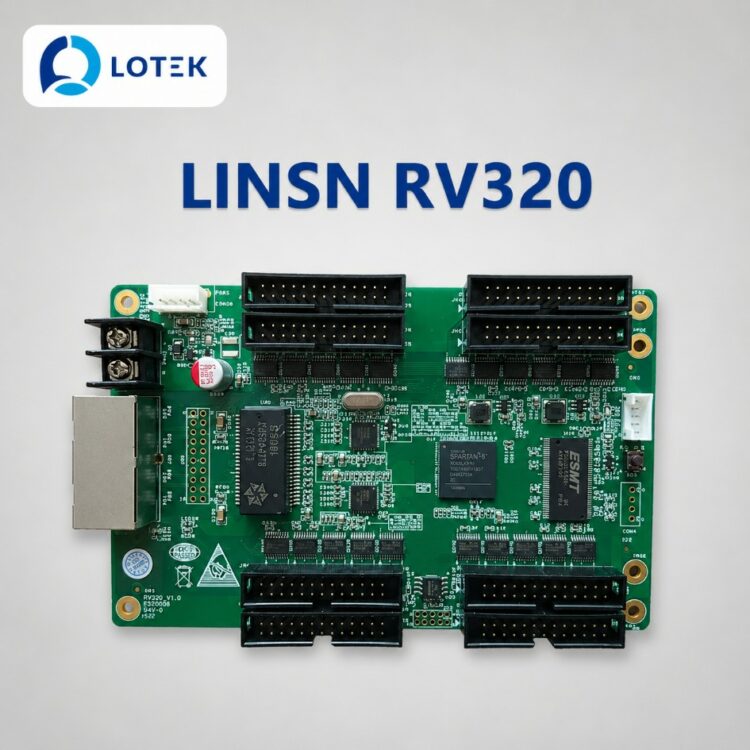

Card thu màn hình LED Linsn RV320

Thông số kỹ thuật Linsn RV320
Dòng sản phẩm	Card thu LED (LED Receiving Card) – chuyên dụng cho màn hình LED pixel nhỏ (Small Pixel LED Video Wall)
Model	Linsn RV320
Giao diện kết nối module	8×cổng Hub320 (26‑pin), kết nối trực tiếp module LED (không cần adapter card trung gian)
Độ phân giải tối đa (1 card)	512 × 512 pixel
Số nhóm dữ liệu song song	32 nhóm dữ liệu song song (tối ưu cho màn hình pixel nhỏ, tần số quét cao)
Hiệu chỉnh màu sắc & độ sáng	Hỗ trợ hiệu chỉnh màu sắc và độ sáng (Color & Brightness Calibration), chuyển đổi không gian màu (Color Space Conversion)
Hỗ trợ HDR	Hỗ trợ HDR, dải động rộng, màu sắc chính xác và sống động
Kiểm tra lỗi cáp mạng	Hỗ trợ BER test (Bit Error Rate Test) – phát hiện lỗi cáp mạng chính xác
Đọc ngược cấu hình	Hỗ trợ đọc ngược file RCG (RCG file readback) – sao lưu và phục hồi cấu hình dễ dàng
Giải mã nối tiếp	Hỗ trợ các chế độ giải mã 138, 595 và nhiều chế độ khác
Tần số quét & thang xám	Hỗ trợ tần số quét cao (High Refresh Rate) và thang xám cao (High Greyscale)
Bảo hành	2 năm

Tổng quan sản phẩm

Linsn RV320 là card thu LED (receiving card) thế hệ mới, được thiết kế đặc biệt dành cho các màn hình LED pixel nhỏ (Small Pixel LED Video Wall). Với 8 cổng Hub320 (26‑pin) tích hợp, RV320 cho phép kết nối trực tiếp với module LED mà không cần adapter card trung gian, giảm thiểu điểm tiếp xúc, đơn giản hóa quá trình lắp đặt và nâng cao độ tin cậy cho hệ thống.

Card thu RV320 hỗ trợ tải dữ liệu lên đến 512 × 512 pixel trên mỗi card, giúp tiết kiệm chi phí đầu tư card thu cho các dự án màn hình LED quy mô lớn. Với khả năng xuất tối đa 32 nhóm dữ liệu song song, RV320 đáp ứng tốt các yêu cầu về tần số quét cao và mật độ điểm ảnh dày đặc của màn hình pixel nhỏ.

Đặc biệt, RV320 được trang bị công nghệ HDR, mang đến dải động rộng, không gian màu phong phú và độ sâu màu cao hơn, giúp hình ảnh hiển thị trở nên tinh tế và sống động hơn bao giờ hết. Các tính năng như hiệu chỉnh màu sắc và độ sáng, chuyển đổi không gian màu, kiểm tra lỗi cáp mạng (BER test) và đọc ngược file cấu hình RCG giúp RV320 trở thành giải pháp toàn diện cho các hệ thống màn hình LED chuyên nghiệp.

Tính năng nổi bật

• 8 cổng Hub320 (26‑pin) tích hợp: Kết nối trực tiếp với module LED mà không cần adapter card trung gian, giảm thiểu điểm tiếp xúc, lắp đặt nhanh chóng và đơn giản.
• Tải dữ liệu lên đến 512×512 pixel: Hỗ trợ độ phân giải lớn trên mỗi card thu, tiết kiệm chi phí card thu cho màn hình LED quy mô lớn.
• 32 nhóm dữ liệu song song: Xuất tối đa 32 nhóm dữ liệu song song trên một card, đáp ứng tần số quét cao và mật độ pixel dày đặc.
• Hỗ trợ HDR – Hiển thị hình ảnh vượt trội: Dải động rộng, không gian màu lớn và độ sâu màu cao, mang đến hình ảnh tinh tế và sống động, thể hiện xuất sắc mọi chi tiết.
• Hiệu chỉnh màu sắc và độ sáng: Hiệu chỉnh điểm ảnh từng điểm, loại bỏ sai lệch màu sắc, nâng cao tính đồng nhất tổng thể của màn hình LED.
• Chuyển đổi không gian màu (Color Space Conversion): Tối ưu hóa dải màu hiển thị, đảm bảo tái tạo màu sắc trung thực và chính xác.
• BER test – Kiểm tra lỗi cáp mạng: Phát hiện chính xác lỗi đường truyền Ethernet (bit error rate), giúp bảo trì và xử lý sự cố nhanh chóng, hiệu quả.
• Đọc ngược file cấu hình RCG: Hỗ trợ đọc ngược và sao lưu file cấu hình, không lo mất dữ liệu cài đặt, tiết kiệm thời gian khi thay thế hoặc nâng cấp card.
• Hỗ trợ đa dạng chế độ giải mã nối tiếp: Tương thích với các chuẩn giải mã 138, 595 và nhiều chế độ khác, linh hoạt với nhiều loại module LED.
• Tần số quét cao & thang xám cao: Đáp ứng các yêu cầu khắt khe về tần số quét và thang xám, hình ảnh mượt mà, chuyển màu tự nhiên, không bị vỡ màu.
• Không cần adapter card: RV320 tích hợp 8 cổng Hub320 trực tiếp, loại bỏ hoàn toàn nhu cầu sử dụng adapter card, giảm chi phí và nâng cao độ ổn định hệ thống.

Chi tiết cổng kết nối & cấu tạo

Cổng kết nối / Thành phần	Số lượng	Mô tả
Cổng Hub320 (26‑pin)	8	Kết nối trực tiếp với module LED, không cần adapter card trung gian, hỗ trợ tối đa 32 nhóm dữ liệu song song.
Ethernet (RJ45) Input	2	Nhận tín hiệu từ card gửi hoặc card thu trước đó trong chuỗi cascade.
Ethernet (RJ45) Output	2	Truyền tín hiệu sang card thu kế tiếp trong chuỗi cascade, hỗ trợ cấu hình dây chuyền.
Chân nguồn VCC	Tích hợp	Cấp nguồn cho card thu trực tiếp từ module LED qua cổng kết nối.
Hỗ trợ giải mã nối tiếp	138, 595, ...	Hỗ trợ nhiều chuẩn giải mã nối tiếp, tương thích với đa dạng module LED trên thị trường.

Phù hợp với những công trình nào

• Màn hình LED pixel nhỏ (Small Pixel LED Video Wall): Với khả năng hỗ trợ 32 nhóm dữ liệu song song và tần số quét cao, RV320 là giải pháp tối ưu cho các màn hình LED có mật độ điểm ảnh cao, yêu cầu hiển thị chi tiết sắc nét.
• Màn hình LED trong nhà (Indoor LED Displays): Thiết kế nhỏ gọn, tích hợp 8 cổng Hub320, lắp đặt đơn giản, phù hợp với các ứng dụng trong nhà như trung tâm thương mại, sảnh khách sạn, văn phòng, hội trường.
• Màn hình LED sự kiện & quảng cáo: Hỗ trợ HDR, hiệu chỉnh màu sắc và độ sáng, RV320 mang đến chất lượng hình ảnh vượt trội cho các màn hình LED sự kiện, quảng cáo và truyền thông.
• Hệ thống yêu cầu kiểm tra và bảo trì chính xác: Tính năng BER test và đọc ngược file cấu hình RCG giúp việc kiểm tra lỗi cáp mạng và sao lưu cấu hình trở nên đơn giản, tiết kiệm thời gian bảo trì.
• Giải pháp thay thế cho card thu thế hệ cũ: RV320 với khả năng tải dữ liệu lớn và tích hợp nhiều tính năng hiện đại, là lựa chọn nâng cấp lý tưởng cho các hệ thống LED đang sử dụng card thu cũ.
