Card phát (sending card) màn hình LED hiệu suất cao Kystar ES20

Thông số kỹ thuật Kystar ES20

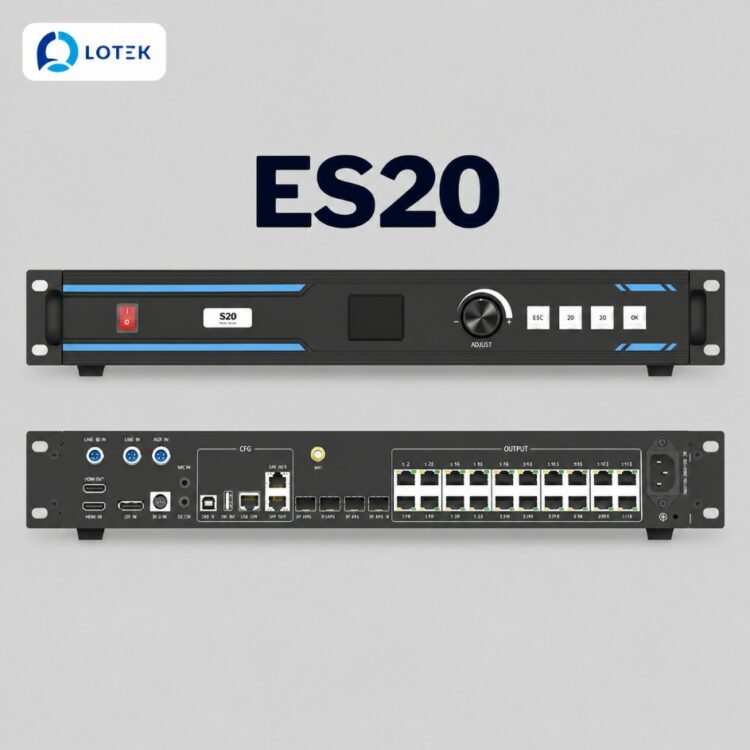

Card phát màn hình LED Kystar ES20

Kystar ES20 là card phát (sending card) hiệu suất cao, được thiết kế để đáp ứng các dự án màn hình LED chuyên nghiệp với yêu cầu đầu vào 4K, tải trọng lớn và truyền dẫn đường dài. Thiết bị tích hợp cả hai chuẩn đầu vào HDMI 2.0 và DP1.2, cho phép xử lý trực tiếp nguồn tín hiệu 4K mà không cần thiết bị trung gian.

Với 20 cổng Gigabit Ethernet và 4 cổng SFP+ 10G, ES20 có khả năng tải lên đến khoảng 8,85 triệu pixel và giới hạn chiều rộng/chiều cao lên đến 8000 pixel. Điều này khiến ES20 trở thành giải pháp lý tưởng cho các màn hình LED siêu rộng, màn hình có tỷ lệ đặc biệt và các công trình quy mô lớn.

Bên cạnh đó, thiết bị còn hỗ trợ nhiều tính năng quan trọng như hiệu chỉnh thụ động, điều khiển cascade, truyền tín hiệu 3D và đi dây tùy ý – mang lại sự linh hoạt và hiệu quả trong quá trình lắp đặt và vận hành.

Đầu vào kép HDMI 2.0 và DP1.2 – Sẵn sàng cho 4K

Kystar ES20 được trang bị hai cổng đầu vào: HDMI 2.0 và DP1.2 (DisplayPort), cả hai đều hỗ trợ tín hiệu 4K với băng thông cao và độ ổn định vượt trội. Điều này cho phép card phát kết nối trực tiếp với các nguồn phát 4K như máy tính, máy trạm đồ họa, máy chơi game hay đầu phát nội dung cao cấp.

So với các chuẩn cũ, HDMI 2.0 và DP1.2 mang lại lợi thế về độ phân giải cao hơn, tần số quét lớn hơn và khả năng truyền tải dữ liệu ổn định. Việc tích hợp cả hai cổng cũng giúp ES20 linh hoạt hơn khi làm việc với nhiều loại thiết bị khác nhau, giảm thiểu nhu cầu sử dụng thêm bộ chuyển đổi tín hiệu.

Khả năng nhận tín hiệu 4K trực tiếp giúp đơn giản hóa luồng xử lý hình ảnh. Hình ảnh được truyền từ nguồn phát đến card phát và sau đó đến màn hình LED mà không bị suy giảm chất lượng do qua nhiều tầng xử lý trung gian. Điều này đặc biệt quan trọng với các ứng dụng yêu cầu độ chi tiết cao như phòng điều khiển, màn hình quảng cáo 4K và sự kiện lớn.

Khả năng tải 8,85 triệu pixel – Sức mạnh cho màn hình lớn

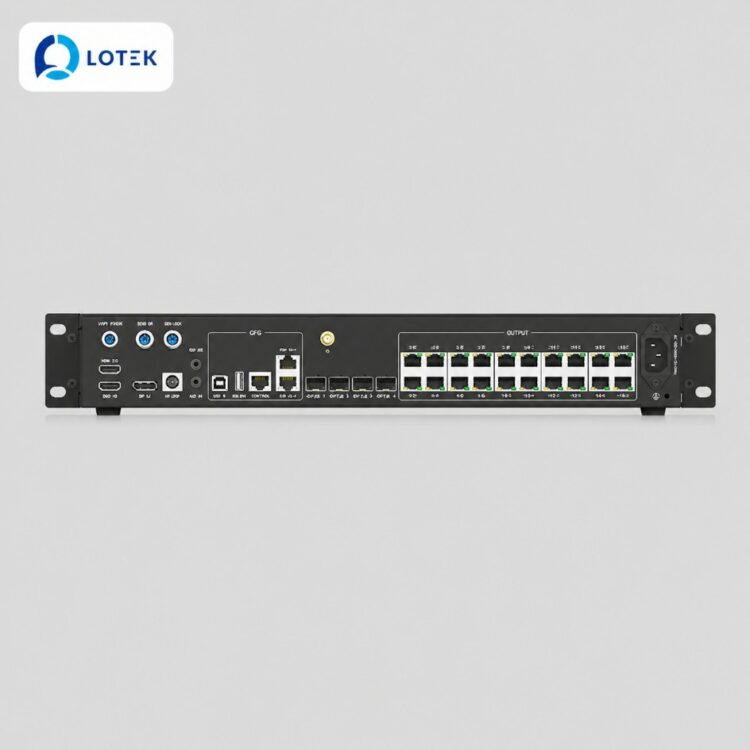

Với 20 cổng Gigabit Ethernet đầu ra và 4 cổng quang SFP+ 10G, Kystar ES20 đạt khả năng tải lên đến khoảng 8,85 triệu pixel. Giới hạn chiều rộng hoặc chiều cao lên đến 8000 pixel, mở ra nhiều khả năng thiết kế màn hình với các tỷ lệ đặc biệt.

So với các dòng sản phẩm trước, ES20 có dung lượng tải gấp gần 4 lần (8,85 triệu so với 2,35 triệu pixel). Điều này có nghĩa là với một dự án màn hình lớn, kỹ thuật viên có thể chỉ cần sử dụng một vài card phát ES20 thay vì phải ghép nhiều thiết bị nhỏ hơn. Hệ thống trở nên gọn gàng, dễ quản lý và ít điểm kết nối hơn.

Số lượng cổng đầu ra lớn cũng mang lại sự linh hoạt trong việc phân bổ tải. Kỹ thuật viên có thể chia sẻ dữ liệu cho từng cabinet hoặc khu vực hiển thị một cách hợp lý, đảm bảo hiệu suất tối ưu cho toàn hệ thống. Khả năng này đặc biệt hữu ích với màn hình LED siêu rộng, màn hình cong hoặc các bố cục phức tạp.

Truyền dẫn quang 10G – Điều khiển màn hình từ xa

Một điểm khác biệt quan trọng của ES20 là khả năng truyền tín hiệu qua cổng quang 10G SFP+. Tính năng này cho phép truyền dữ liệu điều khiển màn hình LED ở khoảng cách xa, hạn chế tín hiệu bị suy giảm và nhiễu so với cáp đồng thông thường.

Trong các công trình có khoảng cách lớn giữa phòng điều khiển và màn hình LED như sân vận động, trung tâm hội nghị, biển quảng cáo ngoài trời hay các khu triển lãm, việc sử dụng cáp đồng gặp nhiều hạn chế về chiều dài và chất lượng tín hiệu. ES20 giải quyết vấn đề này bằng cách cung cấp 4 cổng SFP+ hỗ trợ cáp quang, giúp duy trì tín hiệu ổn định và sạch trên khoảng cách dài.

Truyền dẫn quang còn mang lại lợi ích về an toàn và dễ dàng lắp đặt. Cáp quang nhẹ, không bị ảnh hưởng bởi nhiễu điện từ và có thể đi xuyên qua các khu vực khó khăn mà không lo suy hao tín hiệu.

Hiệu chỉnh thụ động – Không phụ thuộc vào nguồn tín hiệu

Kystar ES20 hỗ trợ tính năng Passive Correction (hiệu chỉnh thụ động), cho phép thực hiện hiệu chỉnh màn hình mà không cần kết nối nguồn tín hiệu hoạt động. Đây là một lợi thế lớn trong các giai đoạn lắp đặt, bảo trì và thay thế module LED.

Khi màn hình cần cân chỉnh lại độ sáng hoặc màu sắc – đặc biệt sau khi thay thế một số module, kỹ thuật viên có thể thực hiện hiệu chỉnh ngay lập tức mà không phải chờ đợi kết nối nguồn phát hoặc thiết lập máy tính. Quá trình trở nên nhanh chóng và thuận tiện hơn rất nhiều.

Tính năng này cũng hỗ trợ hiệu chỉnh điểm-điểm (point-to-point) cho độ phân giải dưới 2K, giúp đạt được độ đồng đều cao về màu sắc và độ sáng giữa các điểm LED. Điều này đặc biệt quan trọng với các ứng dụng yêu cầu chất lượng hình ảnh cao như phòng điều khiển, trình chiếu chuyên nghiệp hay các tác phẩm nghệ thuật số.

Đi dây tùy ý – Tự do cho mọi bố cục

ES20 hỗ trợ Arbitrary Cabling (đi dây tùy ý), cho phép kỹ thuật viên sắp xếp đường truyền dữ liệu mà không bị giới hạn bởi bố cục hình chữ nhật truyền thống. Các khu vực trống trong màn hình không chiếm dụng tài nguyên tải, giúp tối ưu hóa hiệu suất của từng cổng Ethernet.

So với đi dây thông thường – nơi toàn bộ tải phải được phân bố liên tục trên một lưới hình chữ nhật – đi dây tùy ý cho phép thiết kế linh hoạt hơn với các màn hình có khoảng trống, màn hình ghép từ nhiều khu vực hiển thị hoặc các bố cục sáng tạo không theo quy luật thông thường.

Đối với các dự án màn hình LED sáng tạo, chữ ký số, màn hình cong hay màn hình có hình dạng đặc biệt, tính năng này giúp đơn giản hóa quá trình lập bản đồ và đi dây. Kỹ thuật viên có thể tập trung vào thẩm mỹ và yêu cầu kỹ thuật thay vì phải tuân thủ các ràng buộc về hình dạng.

Điều khiển cascade – Quản lý đa thiết bị dễ dàng

Trong các dự án màn hình LED quy mô lớn, không phải lúc nào một card phát cũng đủ đáp ứng. ES20 hỗ trợ điều khiển cascade, cho phép nhiều card phát phối hợp làm việc với nhau trong cùng một hệ thống thống nhất.

Khi màn hình có tổng tải vượt quá khả năng của một card duy nhất hoặc khi cần phủ sóng nhiều khu vực hiển thị riêng biệt, cascade control cho phép các card phát được kết nối và đồng bộ dễ dàng. Việc thiết lập và cấu hình trở nên đơn giản hơn, giúp kỹ thuật viên tiết kiệm thời gian và giảm sai sót.

Điều khiển cascade còn giúp quản lý hệ thống tập trung hơn. Các thông số vận hành có thể được điều chỉnh từ một điểm duy nhất, đảm bảo tính nhất quán về chất lượng hình ảnh trên toàn bộ màn hình.

Hỗ trợ chế độ 3D – Trải nghiệm sống động

ES20 hỗ trợ nhiều định dạng tín hiệu 3D, bao gồm Side-by-Side, Top-Bottom và chế độ 120Hz. Tính năng này cho phép màn hình LED trình chiếu nội dung 3D với hiệu ứng chiều sâu và trải nghiệm thị giác ấn tượng.

Các ứng dụng như bảo tàng khoa học, triển lãm công nghệ, trung tâm giải trí chủ đề hay phòng trải nghiệm sản phẩm đều có thể tận dụng khả năng 3D của ES20 để tạo ra những trải nghiệm độc đáo và thu hút sự chú ý của khán giả.

Chế độ 120Hz đảm bảo hình ảnh 3D không bị nhấp nháy, giảm mỏi mắt và mang lại trải nghiệm mượt mà, chân thực. Đây là yếu tố quan trọng đối với các không gian trình diễn kéo dài, nơi khán giả xem trong thời gian dài.

Các tính năng bổ sung khác

Ngoài các tính năng chính, Kystar ES20 còn được trang bị nhiều công cụ hữu ích cho quá trình lắp đặt, vận hành và bảo trì:

- **Quản lý EDID:** Cho phép kiểm soát và chỉnh sửa thông tin nhận dạng màn hình, đảm bảo tương thích ổn định giữa nguồn phát và card phát.
- **Truyền âm thanh:** Hỗ trợ truyền tín hiệu âm thanh cùng với video, đơn giản hóa việc tích hợp hệ thống AV.
- **Dự phòng mạng:** Hỗ trợ cơ chế dự phòng đường truyền, giảm rủi ro gián đoạn tín hiệu.
- **Điều chỉnh độ sáng và màu sắc:** Hỗ trợ tinh chỉnh trực tiếp tại công trình, phù hợp với nhu cầu của từng không gian.
- **Truyền dữ liệu hiệu chỉnh nhanh:** Tăng tốc quá trình cài đặt và bảo trì.

Ứng dụng của Kystar ES20

• Màn hình LED siêu rộng, màn hình có tỷ lệ đặc biệt với chiều lên đến 8000 pixel.
• Màn hình LED ngoài trời và biển quảng cáo cần truyền tín hiệu đường dài bằng cáp quang.
• Phòng điều khiển, trung tâm giám sát với yêu cầu độ phân giải 4K và độ chính xác cao.
• Sân khấu, hội trường, sự kiện lớn cần hiệu ứng 3D và chất lượng hình ảnh vượt trội.
• Triển lãm công nghệ, bảo tàng tương tác, trung tâm giải trí chủ đề.
• Màn hình LED cho các công trình thương mại, trung tâm thương mại và quảng cáo cao cấp.
• Các dự án cần điều khiển cascade, quản lý nhiều card phát trong cùng hệ thống.

Lưu ý khi lựa chọn và cấu hình ES20

• Tổng độ phân giải màn hình không được vượt quá 8,85 triệu pixel.
• Chiều rộng hoặc chiều cao cấu hình tối đa là 8000 pixel.
• Cần phân chia tải hợp lý cho 20 cổng Gigabit Ethernet và 4 cổng quang SFP+.
• Tận dụng cổng quang 10G cho các công trình có khoảng cách xa giữa phòng điều khiển và màn hình.
• Kiểm tra khả năng tương thích giữa ES20, card nhận và phần mềm cấu hình.
• Sử dụng tính năng Passive Correction để hiệu chỉnh nhanh chóng khi chưa có nguồn tín hiệu.
• Với các ứng dụng yêu cầu chất lượng cao, nên thực hiện hiệu chỉnh điểm-điểm cho độ phân giải dưới 2K.
• Nên lưu lại file cấu hình sau khi hoàn thiện để thuận tiện cho bảo trì.
