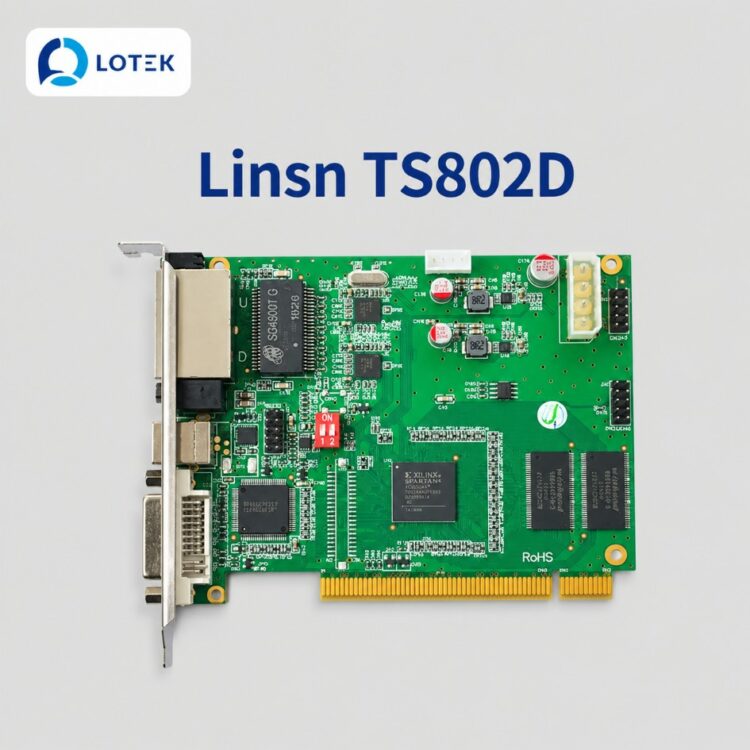

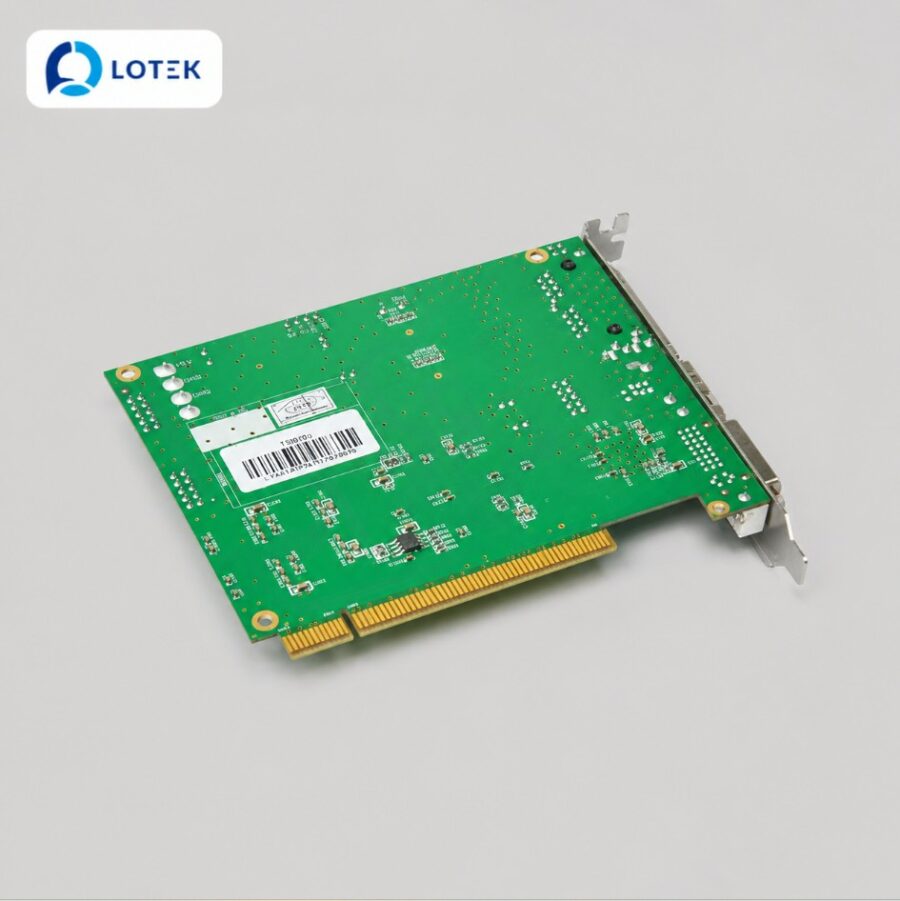

Card phát màn hình LED Linsn TS802D

Thông số kỹ thuật

Thông số kỹ thuật Linsn TS802D (L202)
Dòng sản phẩm	Card gửi tín hiệu màn hình LED đồng bộ (Synchronous LED Sending Card), dạng cắm trong máy tính
Model	Linsn TS802D (còn gọi là L202)
Chuẩn giao tiếp	PCI-E (cắm trực tiếp vào mainboard máy tính)
Kích thước hiển thị tối đa	Hỗ trợ tối đa 2048 × 1152 pixel (tổng cả 2 cổng mạng)
Các độ phân giải hỗ trợ	640×480, 800×600, 1024×768, 1280×768, 1280×800, 1280×1024, 1440×900, 1440×1080, 1600×1200, 1680×1050, 1728×1296, 1920×1080, 1920×1200, 2048×1152, 2048×1280
Cổng tín hiệu vào (Input)	1×DVI, 1×Audio (jack 3.5mm)
Cổng tín hiệu ra (Output)	2×cổng mạng LAN (Ethernet), hỗ trợ truyền tín hiệu âm thanh qua cáp mạng
Hỗ trợ độ sâu màu	10-bit colors (1024×1024×1024 ≈ 1.07 tỷ màu), yêu cầu video processor hỗ trợ 30-bit TTL
Chức năng xoay	Hỗ trợ xoay màn hình 0°, 90°, 180°, 270° trong phần mềm cấu hình
Tính năng mở rộng	Cascade nhiều card (thông qua switch DIP), phóng to/thu nhỏ, ghép nối nhiều màn hình, đồng bộ hoặc phát độc lập
Phần mềm điều khiển	LED Studio V9.0 trở lên
Phụ kiện đi kèm	1×card TS802D, 1×cáp DVI, 1×cáp USB
Bảo hành	2 năm

Tổng quan sản phẩm

Linsn TS802D là card gửi tín hiệu LED thế hệ mới, được biết đến với tên gọi L202, hỗ trợ độ phân giải lên tới 2048×1152 pixel – vượt trội so với nhiều dòng card cùng phân khúc. Đây là giải pháp lý tưởng cho các màn hình LED có kích thước trung bình đến lớn, đáp ứng nhu cầu hiển thị nội dung độ nét cao với tần số quét ổn định.

Card được cắm trực tiếp qua khe PCI-E trên mainboard máy tính, tương thích với hầu hết các cấu hình phần cứng phổ thông. TS802D nhận tín hiệu video từ cổng DVI của card đồ họa (hoặc đầu phát) và xuất tín hiệu điều khiển qua 2 cổng mạng tới các card thu (receiving card) của Linsn. Điểm đặc biệt là khả năng truyền tín hiệu âm thanh đồng bộ qua cáp mạng – tính năng hiếm có trên card gửi tầm trung, giúp tiết kiệm dây cáp và đơn giản hóa hệ thống.

Ngoài ra, TS802D còn hỗ trợ tính năng xoay màn hình (0°, 90°, 180°, 270°), phóng to/thu nhỏ nội dung, ghép nối nhiều màn hình cùng lúc với chế độ đồng bộ hoặc phát độc lập. Với mức giá cạnh tranh và bảo hành 2 năm, TS802D là lựa chọn hàng đầu cho các đơn vị thi công màn hình LED cần sự linh hoạt và chất lượng hình ảnh vượt trội.

Tính năng nổi bật

• Hỗ trợ độ phân giải tối đa 2048×1152 pixel: Đáp ứng tốt cho các màn hình LED có kích thước trung bình và lớn, với nhiều tùy chọn tỷ lệ khác nhau (từ 640×480 đến 2048×1280).
• Truyền tín hiệu âm thanh qua cáp mạng: Tích hợp chức năng Audio Transmission, gửi tín hiệu âm thanh chất lượng cao (double 24-bit, 64kHz) cùng với dữ liệu video, giúp đồng bộ âm thanh và hình ảnh mà không cần dây riêng.
• Hỗ trợ độ sâu màu 10-bit: Hiển thị lên đến 1.07 tỷ màu (1024×1024×1024) khi kết hợp với video processor hỗ trợ 30-bit TTL, cho dải màu mượt mà, chân thực hơn so với card 8-bit thông thường.
• Xoay màn hình linh hoạt: Cho phép xoay nội dung 0°, 90°, 180°, 270° trực tiếp trong phần mềm cấu hình, phù hợp cho các màn hình treo dọc hoặc lắp đặt theo góc đặc biệt.
• Ghép nối và đồng bộ nhiều màn hình: Một card TS802D có thể điều khiển nhiều màn hình độc lập, hoặc ghép chúng thành một màn hình lớn, hoặc hiển thị đồng bộ cùng một nội dung.
• Cascade không giới hạn: Sử dụng công tắc DIP trên card, dễ dàng ghép nối nhiều TS802D với nhau để mở rộng không giới hạn kích thước màn hình.
• Phóng to / thu nhỏ nội dung: Cho phép điều chỉnh tỉ lệ chiều rộng/cao để zoom nội dung, giúp hiển thị toàn bộ hoặc một phần màn hình máy tính một cách linh hoạt.
• Tối ưu hóa cổng mạng: Hỗ trợ cấu hình linh hoạt các cổng U/D để mang được nửa chiều rộng hoặc nửa chiều cao, tối ưu hóa khả năng tải pixel.
• Phần mềm LED Studio V9.0 trở lên: Tương thích với phiên bản mới nhất, giao diện thân thiện, dễ dàng cài đặt và quản lý.

Chi tiết cổng kết nối

Cổng kết nối	Số lượng	Mô tả
Khe cắm PCI-E	1	Cắm trực tiếp vào mainboard máy tính, cấp nguồn và giao tiếp dữ liệu.
DVI Input	1	Nhận tín hiệu video từ card đồ họa máy tính hoặc đầu phát DVI.
Audio Input	1	Cổng nhận tín hiệu âm thanh (jack 3.5mm) từ nguồn phát, được đồng bộ và truyền qua cáp mạng.
Ethernet Output (LAN)	2	2 cổng RJ45 kết nối với card thu, truyền tín hiệu điều khiển và dữ liệu hình ảnh, kèm âm thanh.
USB (cấu hình)	1	Cổng USB dùng để kết nối với phần mềm LED Studio để nạp cấu hình và cài đặt.
DIP Switch (cascade)	1	Công tắc DIP dùng để thiết lập địa chỉ cascade khi ghép nhiều card TS802D.

Phù hợp với những công trình nào

• Màn hình LED trong nhà cỡ vừa và lớn: Với độ phân giải tối đa 2048×1152, TS802D lý tưởng cho các bảng LED tại trung tâm thương mại, sảnh hội nghị, phòng họp, hay sân khấu sự kiện.
• Màn hình LED quảng cáo cần âm thanh đồng bộ: Nhờ tính năng Audio Transmission, TS802D thích hợp cho các bảng LED kết hợp phát thanh, như bảng tin công cộng, quảng cáo ngoài trời có loa.
• Ứng dụng yêu cầu xoay màn hình: Hỗ trợ xoay 90°, 180°, 270° giúp dễ dàng lắp đặt màn hình theo chiều dọc hoặc các góc đặc biệt.
• Hệ thống nhiều màn hình ghép nối: Card có thể điều khiển đồng thời nhiều màn hình với chế độ ghép nối, đồng bộ hoặc phát độc lập – phù hợp cho các trung tâm điều khiển hoặc triển lãm.
• Dự án cần mở rộng quy mô linh hoạt: Tính năng cascade không giới hạn cho phép nâng cấp dễ dàng khi màn hình được mở rộng thêm, không cần thay đổi card gửi.
