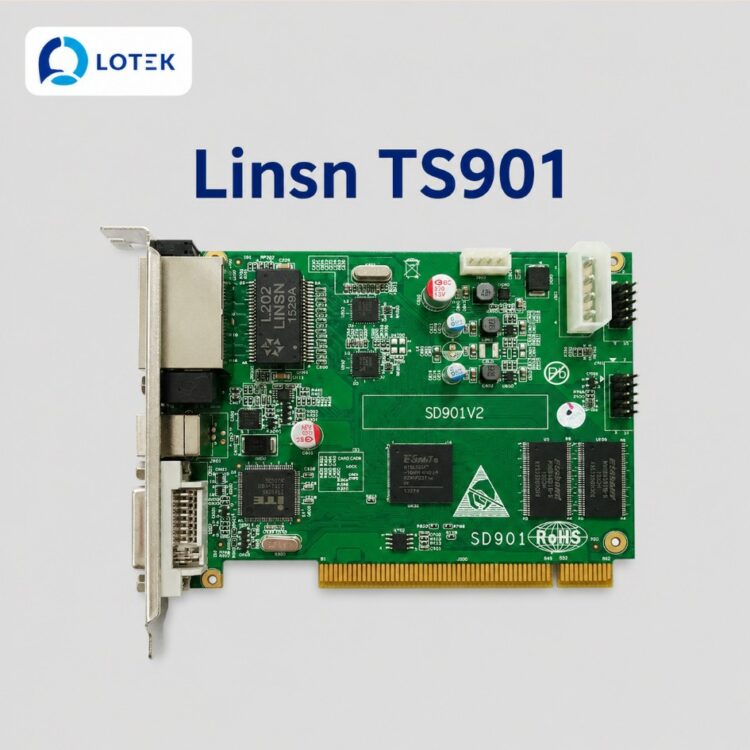

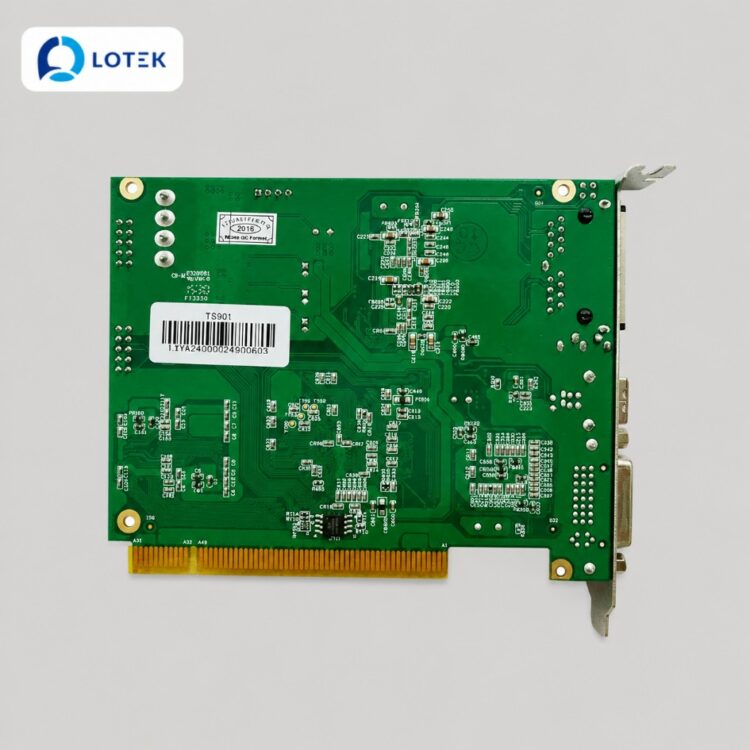

Card phát màn hình LED Linsn TS901

Thông số kỹ thuật

Thông số kỹ thuật Linsn TS901
Dòng sản phẩm	Card gửi tín hiệu màn hình LED đồng bộ (Synchronous LED Sending Card), dạng cắm trong máy tính
Model	Linsn TS901 (tích hợp card điều khiển SD901)
Chuẩn giao tiếp	PCI-E 1X (cắm trực tiếp vào mainboard máy tính)
Kích thước hiển thị tối đa	Hỗ trợ tối đa 2048 × 640 pixel (ở chế độ 60Hz, dùng 2 cổng mạng)
Độ phân giải nguồn vào	Nhận tín hiệu DVI từ máy tính hoặc đầu phát
Cổng tín hiệu vào (Input)	1×DVI, 1×Audio
Cổng tín hiệu ra (Output)	2×cổng mạng LAN (Ethernet), mỗi cổng hỗ trợ tối đa 655.360 pixel
Tần số quét	Hỗ trợ chế độ 60Hz (2 cổng) và 30Hz (2 cổng)
Điều chỉnh độ sáng	Hỗ trợ điều chỉnh độ sáng thủ công (cần hộp ngoài), 3 thang: 16-grade, 32-grade, 64-grade
Tính năng mở rộng	Phát sóng file cấu hình (.RCG, .CON), thay thế card thu mà không cần gửi lại file, phóng to/thu nhỏ nội dung
Phụ kiện đi kèm	1×card TS901, 1×cáp DVI, 1×cáp USB
Bảo hành	2 năm

Tổng quan sản phẩm

Linsn TS901 là card gửi tín hiệu đồng bộ thế hệ mới của Linsn, được thiết kế dành cho các màn hình LED có độ phân giải trung bình đến lớn, với khả năng hỗ trợ tối đa lên đến 2048×640 pixel (ở chế độ 60Hz). Đây là giải pháp tối ưu cho các bảng LED nội thất, màn hình sự kiện, hay các ứng dụng cần hiển thị nội dung chi tiết với tần số quét cao, đảm bảo hình ảnh mượt mà, không nhấp nháy.

Card được cắm trực tiếp vào khe PCI-E 1X của máy tính, tương thích với hầu hết các mainboard phổ thông. TS901 nhận tín hiệu video từ cổng DVI của card đồ họa (hoặc đầu phát) và xuất tín hiệu điều khiển qua 2 cổng mạng tới các card thu (receiving card) như RV801, RV801D, RV901, RV908, RV908T. Điểm đặc biệt là khả năng phát sóng (broadcast) file cấu hình .RCG và .CON, giúp đồng bộ hóa toàn hệ thống chỉ với một thao tác, tiết kiệm thời gian thiết lập khi thay thế card thu.

Ngoài ra, TS901 còn hỗ trợ chức năng phóng to/thu nhỏ nội dung, cho phép hiển thị toàn bộ màn hình máy tính lên LED một cách linh hoạt mà không cần can thiệp sâu vào cài đặt. Với mức giá cạnh tranh và bảo hành 2 năm, TS901 là lựa chọn đáng tin cậy cho các đơn vị thi công màn hình LED cần sự ổn định và dễ dàng vận hành.

Tính năng nổi bật

• Hỗ trợ độ phân giải tối đa 2048×640 pixel (60Hz, 2 cổng): Đáp ứng tốt cho các màn hình LED có chiều ngang vừa và lớn, với nhiều tùy chọn tỷ lệ khác nhau như 1920×672, 1600×800, 1280×1024...
• Chế độ 30Hz cho màn hình siêu rộng: Khi sử dụng 2 cổng mạng ở tần số 30Hz, TS901 hỗ trợ các độ phân giải mở rộng như 4032×512, 3840×544, 3200×640, 2560×800, phù hợp cho màn hình LED dạng bảng ngang dài.
• Phát sóng cấu hình (.RCG và .CON): Cho phép gửi file cấu hình đến toàn bộ card thu trong hệ thống, khi thay thế một card thu mới, không cần gửi lại file cấu hình – tự động nhận từ card gửi.
• Phóng to / thu nhỏ nội dung linh hoạt: Có thể hiển thị toàn bộ màn hình máy tính lên LED với khả năng zoom in/out, giúp dễ dàng điều chỉnh nội dung trình chiếu.
• Hỗ trợ cả Full Color, Dual Color và Single Color: TS901 (phiên bản full color) làm việc được với mọi loại màn hình LED màu, trong khi DS901 dành cho màn hình 2 màu.
• Điều chỉnh độ sáng thủ công: Tích hợp 3 thang điều chỉnh (16, 32, 64 cấp độ) khi làm việc với hộp điều khiển bên ngoài, phù hợp với nhiều điều kiện ánh sáng môi trường.
• Kết nối đơn giản, 2 cổng mạng: Mỗi cổng mạng hỗ trợ tối đa 655.360 pixel, dễ dàng mở rộng số lượng card thu mà không cần thêm thiết bị trung gian.
• Nhận tín hiệu âm thanh: Có cổng Audio Input để đồng bộ âm thanh với video, thích hợp cho các ứng dụng hội nghị, sự kiện.
• Độ bền cao, bảo hành 2 năm: Sản phẩm chính hãng Linsn, được kiểm định chất lượng, đảm bảo hoạt động ổn định trong môi trường liên tục.

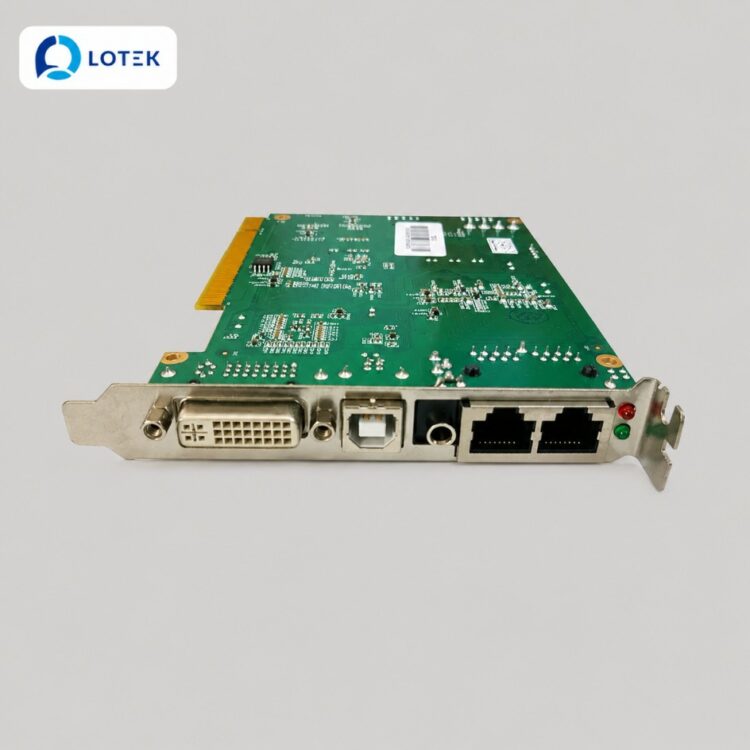

Chi tiết cổng kết nối

Cổng kết nối	Số lượng	Mô tả
Khe cắm PCI-E 1X	1	Cắm trực tiếp vào mainboard máy tính, cấp nguồn và giao tiếp dữ liệu.
DVI Input	1	Nhận tín hiệu video từ card đồ họa máy tính hoặc đầu phát DVI.
Audio Input	1	Cổng nhận tín hiệu âm thanh (jack 3.5mm) để phát cùng video.
Ethernet Output (LAN)	2	2 cổng RJ45 kết nối với card thu, truyền tín hiệu điều khiển và dữ liệu hình ảnh.
USB (cấu hình)	1	Cổng USB dùng để kết nối với phần mềm cấu hình, nạp file thiết lập cho card.

Phù hợp với những công trình nào

• Màn hình LED trong nhà vừa và lớn: Với độ phân giải tối đa 2048×640, TS901 lý tưởng cho các màn hình LED trung tâm thương mại, sảnh khách sạn, phòng họp, hay bảng tin nội bộ.
• Màn hình sự kiện và hội nghị: Hỗ trợ phát sóng cấu hình giúp triển khai nhanh, thay đổi nội dung linh hoạt nhờ chức năng zoom và điều chỉnh độ sáng.
• Bảng LED quảng cáo ngoài trời cỡ trung: Tần số quét 60Hz đảm bảo hình ảnh sắc nét, không bị giật khi hiển thị video chuyển động.
• Hệ thống cần đồng bộ nhiều màn hình: Nhờ tính năng broadcast file CON/RCG, việc thay thế card thu trở nên đơn giản, rút ngắn thời gian bảo trì.
• Ứng dụng cần âm thanh đồng bộ: Cổng Audio Input cho phép kết nối trực tiếp với nguồn âm thanh, phù hợp cho các sân khấu nhỏ, phòng họp có trình chiếu.
