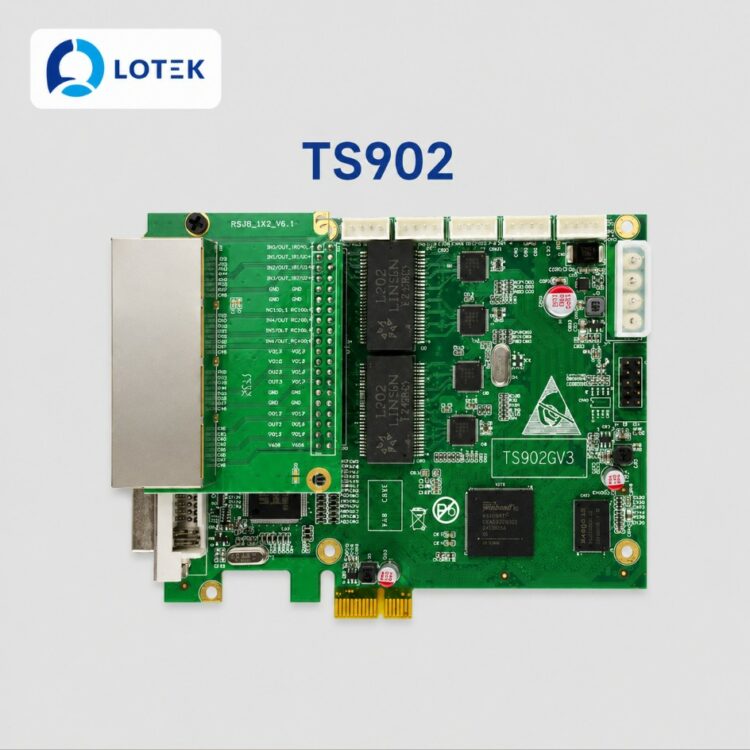

Card phát màn hình LED Linsn TS902

Thông số kỹ thuật

Thông số kỹ thuật Linsn TS902
Dòng sản phẩm	Card gửi tín hiệu màn hình LED đồng bộ (Synchronous LED Sending Card), dạng cắm trong máy tính
Model	Linsn TS902 (tích hợp card điều khiển SD901)
Chuẩn giao tiếp	PCI-E 1X, tương thích tốt với hầu hết cấu hình máy tính
Kích thước hiển thị tối đa	3840 pixel (chiều rộng) × 1920 pixel (chiều cao)
Độ phân giải nguồn vào	Hỗ trợ nguồn tín hiệu 4K
Cổng tín hiệu vào (Input)	1×DVI, 1×HDMI, 1×Audio, 1×USB media input
Cổng tín hiệu ra (Output)	2×cổng mạng Lan controller (double port), hỗ trợ 4096×640, 2048×1024...; kèm 1×HDMI output cho màn hình theo dõi
Độ sâu màu hỗ trợ	12bit / 10bit / 8bit video input
Thang xám (Grey scale)	16-bit grayscale display
Lưu trữ cấu hình	Hỗ trợ lưu 8 bộ cấu hình (8 sets of configuration files)
Khả năng cascade	Không giới hạn số lượng ghép nối (Unlimited cascading)
Chức năng nổi bật	Broadcasting CON/RCG file, readback RCG file, cascade không giới hạn, giám sát qua HDMI output
Phụ kiện đi kèm	1×card sending TS902, 1×cáp DVI, 1×cáp USB
Bảo hành	2 năm

Tổng quan sản phẩm

Đối với các màn hình LED có chiều rộng lớn, chẳng hạn như bảng LED quảng cáo ngoài trời cỡ lớn hay màn hình ghép nhiều cabinet theo chiều ngang, yêu cầu đặt ra là bộ điều khiển phải xử lý được độ phân giải xuất ra rất rộng mà vẫn giữ hình ảnh ổn định. Linsn TS902 được thiết kế để đáp ứng đúng nhu cầu đó, với khả năng hỗ trợ kích thước hiển thị tối đa lên đến 3840 pixel chiều rộng và 1920 pixel chiều cao.

Là dòng card gửi tín hiệu tích hợp card điều khiển SD901, TS902 cắm trực tiếp vào khe PCI-E 1X của máy tính, tương thích tốt với hầu hết cấu hình phần cứng phổ thông. Card hỗ trợ đa dạng cổng tín hiệu đầu vào gồm DVI, HDMI, Audio và cả USB media input - cho phép phát nội dung trực tiếp từ thiết bị lưu trữ USB mà không cần qua máy tính trong một số trường hợp. Đặc biệt, TS902 còn có cổng HDMI output riêng để xuất tín hiệu ra màn hình theo dõi, giúp kỹ thuật viên giám sát nội dung đang phát song song với màn hình LED chính.

Với khả năng lưu trữ 8 bộ cấu hình khác nhau và hỗ trợ cascade không giới hạn, TS902 phù hợp cho các dự án cần linh hoạt chuyển đổi giữa nhiều màn hình hoặc mở rộng hệ thống theo thời gian mà không phải đầu tư lại từ đầu. Đây là lựa chọn đáng cân nhắc cho các đơn vị thi công màn hình LED có yêu cầu về độ rộng hiển thị lớn và tính đồng bộ cao.

Tính năng nổi bật

• Hỗ trợ kích thước hiển thị tối đa 3840×1920 pixel: Đáp ứng tốt các màn hình LED có chiều rộng lớn, phù hợp cho bảng quảng cáo ngoài trời hoặc màn hình ghép nhiều cabinet theo chiều ngang.
• Hỗ trợ nguồn tín hiệu 4K: Nhận và xử lý hình ảnh chất lượng cao, đảm bảo độ sắc nét cho nội dung trình chiếu.
• Đa dạng cổng tín hiệu vào - DVI, HDMI, USB media input: Linh hoạt kết nối với nhiều nguồn phát khác nhau, kể cả phát nội dung trực tiếp từ thiết bị lưu trữ USB.
• Cổng HDMI output giám sát: Cho phép xuất tín hiệu ra màn hình theo dõi riêng, giúp kỹ thuật viên kiểm tra nội dung đang phát song song với màn hình LED chính.
• Xử lý video 12bit/10bit/8bit cùng 16-bit grayscale: Đảm bảo dải màu chuyển sắc mịn màng, hạn chế hiện tượng vỡ màu trên các mảng có độ tương phản cao.
• Lưu trữ 8 bộ cấu hình: Cho phép chuyển đổi nhanh giữa nhiều dự án hoặc màn hình khác nhau mà không cần cài đặt lại từ đầu.
• Cascade không giới hạn: Ghép nối nhiều TS902 với nhau để mở rộng hệ thống khi màn hình có diện tích cực lớn.
• Broadcasting & Readback file CON/RCG: Hỗ trợ phát cấu hình chuẩn tới toàn hệ thống và đọc ngược thông số từ card thu, tiết kiệm thời gian đồng bộ khi triển khai nhiều màn hình.
• Chuẩn giao tiếp PCI-E 1X: Tương thích tốt với hầu hết các dòng mainboard máy tính phổ thông, không cần đầu tư thêm thiết bị điều khiển rời.

Chi tiết cổng kết nối

Cổng kết nối	Số lượng	Mô tả
Khe cắm PCI-E 1X	1	Cắm trực tiếp vào mainboard máy tính, cấp nguồn và giao tiếp dữ liệu cho card.
DVI Input	1	Cổng nhận tín hiệu hình ảnh từ card đồ họa máy tính.
HDMI Input	1	Cổng nhận tín hiệu hình ảnh từ đầu phát, laptop hoặc thiết bị trình chiếu.
HDMI Output	1	Xuất tín hiệu ra màn hình theo dõi để giám sát nội dung song song với màn hình LED chính.
Audio Input	1	Cổng nhận tín hiệu âm thanh đi kèm cho các ứng dụng cần âm thanh đồng bộ.
USB Media Input	1	Cho phép phát nội dung trực tiếp từ thiết bị lưu trữ USB.
Lan Controller (Ethernet Output)	2	2 cổng mạng gửi tín hiệu tới card thu, hỗ trợ độ phân giải 4096×640, 2048×1024 và tương đương.

Phù hợp với những công trình nào

• Màn hình LED có chiều rộng lớn: Với khả năng hỗ trợ tối đa 3840×1920 pixel, TS902 phù hợp cho các bảng quảng cáo ngoài trời cỡ lớn, màn hình sân vận động hoặc bảng LED ghép nhiều cabinet theo chiều ngang.
• Đơn vị cần giám sát nội dung song song: Cổng HDMI output riêng giúp kỹ thuật viên theo dõi nội dung đang phát mà không ảnh hưởng đến màn hình LED chính - hữu ích cho phòng điều khiển trung tâm.
• Ứng dụng phát nội dung từ USB: Cổng USB media input phù hợp cho các trường hợp cần phát nhanh nội dung mà không phụ thuộc vào máy tính, ví dụ như sự kiện lưu động.
• Hệ thống nhiều màn hình cần mở rộng dần theo thời gian: Khả năng cascade không giới hạn giúp TS902 dễ dàng nâng cấp quy mô khi dự án cần mở rộng thêm màn hình.
• Đơn vị vận hành nhiều dự án cùng lúc: Khả năng lưu 8 bộ cấu hình giúp linh hoạt chuyển đổi nhanh giữa các màn hình hoặc địa điểm khác nhau.
