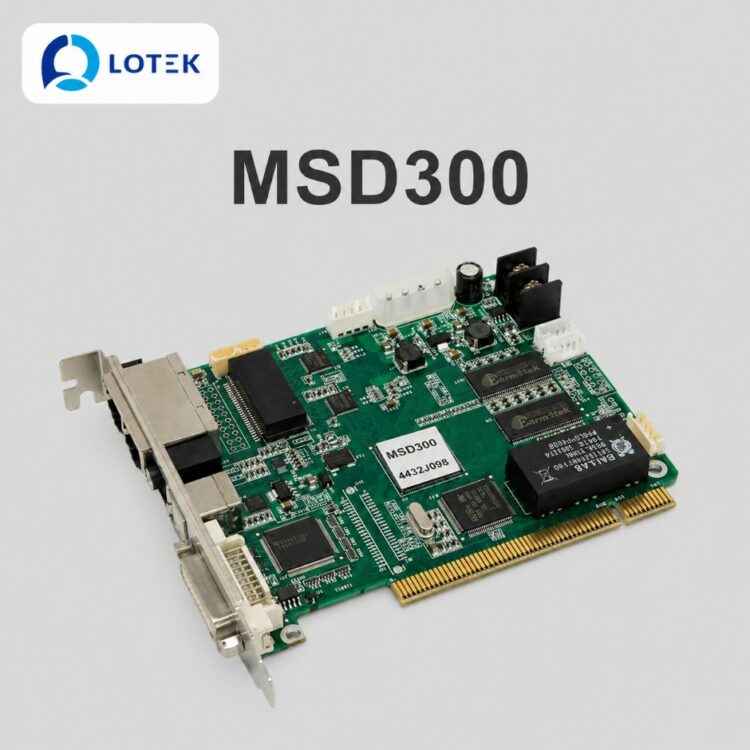

Card phát màn hình LED MSD300 Novastar

Thông số kỹ thuật

Thông số kỹ thuật MSD300
Tải hiển thị tối đa	1920×1200@60Hz (tương đương ~1.3 triệu điểm ảnh)
Cổng đầu vào	1×SL-DVI, 1×AUDIO
Cổng đầu ra	2×Gigabit Ethernet (RJ45)
Cổng điều khiển	1×USB Type-B, 2×UART (cascade)
Ghép nối thiết bị	Tối đa 20 thiết bị MSD300 qua cổng UART
Cảm biến ánh sáng	1×cổng kết nối cảm biến, tự động điều chỉnh độ sáng màn hình
Hiệu chỉnh điểm ảnh	Hiệu chỉnh độ sáng và màu sắc từng điểm ảnh, loại bỏ sai lệch màu sắc
Dự phòng cổng Ethernet	Hỗ trợ dự phòng giữa 2 cổng Ethernet
Điện áp nguồn	DC 3.3V – 5.5V
Dòng điện định mức	0.6A
Công suất tiêu thụ định mức	3.0W (có thể thay đổi tùy theo cài đặt và điều kiện sử dụng)
Nhiệt độ hoạt động	-20°C đến +75°C
Độ ẩm hoạt động	10%–90% RH, không ngưng tụ
Kích thước (card)	130.1 × 99.7 × 14.0 mm
Trọng lượng (card)	104.3 g
Chứng nhận	CE, RoHS, FCC, IC, EAC

MSD300 là card gửi tín hiệu LED do Novastar phát triển, được thiết kế nhỏ gọn, tiết kiệm điện năng, phù hợp cho cả ứng dụng cho thuê và lắp đặt cố định. Card hỗ trợ 1 cổng DVI và 1 cổng audio đầu vào, cùng 2 cổng Ethernet đầu ra, đáp ứng độ phân giải lên đến 1920×1200@60Hz (tương đương 1,3 triệu điểm ảnh).

Với khả năng mở rộng lên đến 20 thiết bị ghép nối qua UART, MSD300 giúp xây dựng hệ thống màn hình lớn một cách dễ dàng. Tính năng hiệu chỉnh điểm ảnh và dự phòng Ethernet đảm bảo chất lượng hiển thị ổn định và độ tin cậy cao trong các sự kiện trực tiếp, trung tâm giám sát, hay các sân khấu thể thao.

Điểm nhấn của MSD300 là khả năng hoạt động với nguồn DC 3.3V – 5.5V, tiêu thụ chỉ 3W, rất thích hợp cho các hệ thống yêu cầu tiết kiệm năng lượng và tích hợp vào các thiết bị nhúng.

Tính năng nổi bật

• Hiệu chỉnh điểm ảnh chuẩn xác – Kết hợp với hệ thống hiệu chỉnh độ chính xác cao của Novastar, MSD300 cho phép hiệu chỉnh độ sáng và màu sắc đến từng điểm ảnh, loại bỏ sai lệch, mang lại hình ảnh đồng đều và sống động.
• Độ phân giải linh hoạt – Hỗ trợ độ phân giải tùy chỉnh với chiều rộng tối đa 3840 và chiều cao tối đa 3840, đáp ứng đa dạng cấu hình màn hình. Không hỗ trợ tín hiệu xen kẽ.
• Mở rộng hệ thống dễ dàng – Ghép nối tối đa 20 card MSD300 qua cổng UART, vận hành đồng bộ và quản lý tập trung, giảm chi phí đầu tư ban đầu cho các dự án lớn.
• Dự phòng cổng Ethernet – Hai cổng Gigabit Ethernet hỗ trợ dự phòng lẫn nhau, đảm bảo tín hiệu không bị gián đoạn khi một cổng gặp sự cố.
• Tự động điều chỉnh độ sáng – Cổng kết nối cảm biến ánh sáng giúp màn hình tự động điều chỉnh độ sáng phù hợp với môi trường xung quanh, tiết kiệm năng lượng và tăng trải nghiệm xem.
• Thiết kế nhỏ gọn, tiết kiệm năng lượng – Kích thước chỉ 130×100×14 mm, nặng 104g, tiêu thụ 3W, dễ dàng lắp đặt trong các khung gầm máy tính hoặc tủ rack.
• Nhiều chứng nhận quốc tế – Đạt CE, RoHS, FCC, IC, EAC, đáp ứng tiêu chuẩn toàn cầu, an tâm khi xuất khẩu.

Đèn báo trạng thái

Đèn báo	Trạng thái	Ý nghĩa
RUN (Xanh lá)	Nhấp chậm (1 lần/2s)	Không có tín hiệu video đầu vào
	Nhấp bình thường (4 lần/s)	Có tín hiệu video đầu vào
	Nhấp nhanh (30 lần/s)	Màn hình đang hiển thị ảnh khởi động
	Hiệu ứng thở	Dự phòng Ethernet đang kích hoạt
STA (Đỏ)	Sáng liên tục	Nguồn điện cấp vào bình thường
	Tắt	Không có nguồn hoặc nguồn bất thường

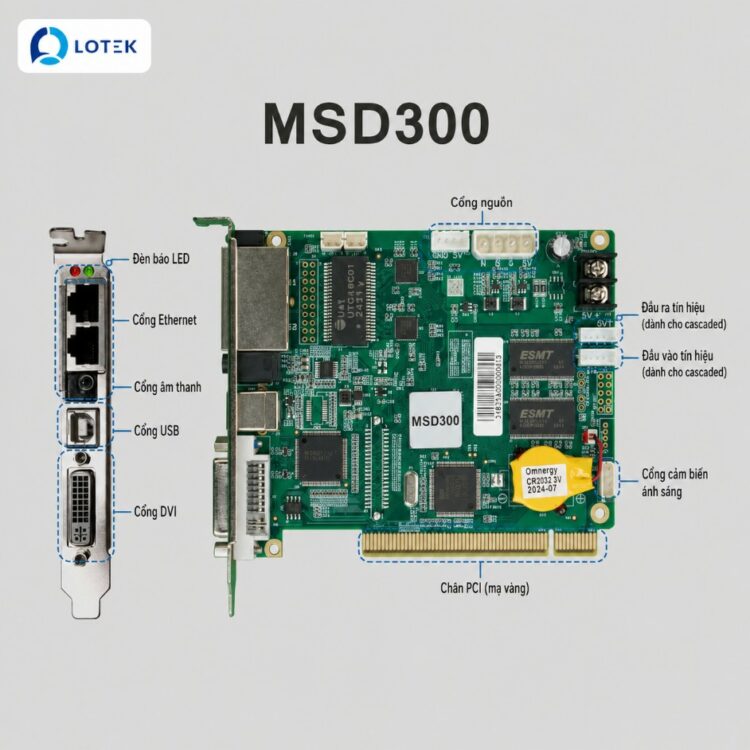

Chi tiết cổng kết nối

Nhóm cổng	Chi tiết
DVI IN	1×SL-DVI input, độ phân giải tối đa 1920×1200@60Hz. Hỗ trợ độ phân giải tùy chỉnh: chiều rộng tối đa 3840 (3840×600@60Hz), chiều cao tối đa 3840 (548×3840@60Hz). Không hỗ trợ tín hiệu xen kẽ.
AUDIO	1×cổng vào audio.
RJ45 (2 cổng)	2×cổng Gigabit Ethernet đầu ra, mỗi cổng hỗ trợ tải tối đa 650.000 điểm ảnh. Hỗ trợ dự phòng giữa 2 cổng.
LIGHT SENSOR	1×cổng kết nối cảm biến ánh sáng để tự động điều chỉnh độ sáng màn hình.
USB	1×USB Type-B 2.0 để kết nối với PC điều khiển (cấu hình, debug).
UART IN / OUT	2×cổng UART dùng để ghép nối thiết bị, hỗ trợ tối đa 20 thiết bị cascade.
Nguồn DC	Đầu cấp nguồn 2 chân, điện áp từ 3.3V đến 5.5V, dòng tối đa 0.6A.

Khả năng xử lý tín hiệu hình ảnh

Cổng vào	Bit Depth	Định dạng lấy mẫu	Độ phân giải tối đa
Single-link DVI	8bit	RGB 4:4:4	1920×1200@60Hz

Lưu ý: Công suất tiêu thụ định mức 3W được đo ở điều kiện sử dụng một card đơn, có tín hiệu DVI và 2 cổng Ethernet hoạt động. Dữ liệu thực tế có thể thay đổi tùy theo môi trường và cấu hình.

Phù hợp với những công trình nào

• Cho thuê dàn dựng sự kiện: concert, sân khấu trình diễn, hội nghị trực tiếp.
• Lắp đặt cố định: trung tâm giám sát an ninh, phòng điều hành, bảng hiệu LED trong nhà.
• Các sự kiện thể thao quy mô vừa và lớn, trung tâm thể thao.
• Hệ thống LED yêu cầu tiêu thụ năng lượng thấp, tích hợp vào các thiết bị di động hoặc không gian hẹp.
