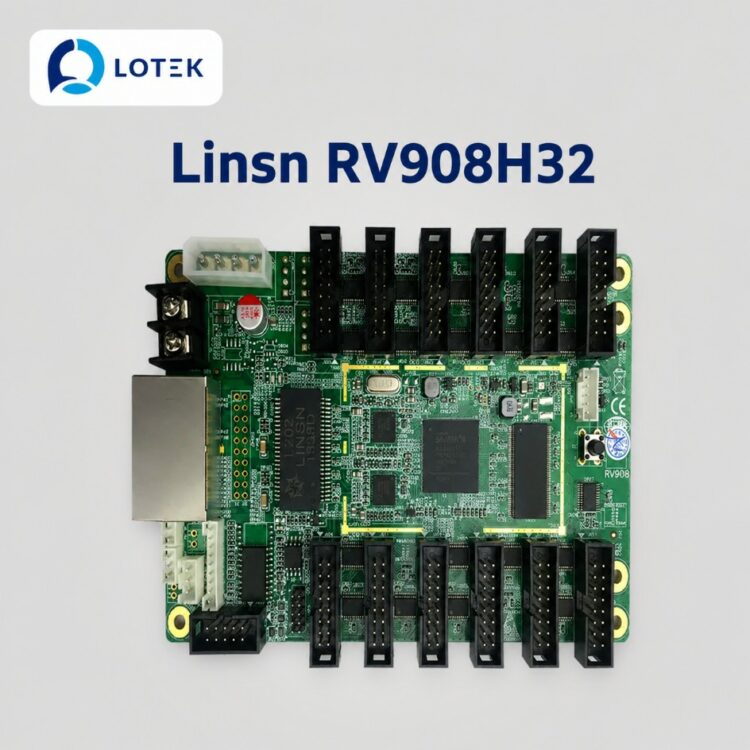

Card thu màn hình LED Linsn RV908H32

Thông số kỹ thuật

Thông số kỹ thuật Linsn RV908H32
Dòng sản phẩm	Card thu LED (LED Receiving Card) – tích hợp 12 cổng HUB75E, hỗ trợ scan 32
Model	Linsn RV908H32
Cổng kết nối module	12×cổng HUB75E (tích hợp sẵn) – không cần hub card trung gian
Hỗ trợ scan	Hỗ trợ scan tối đa 32 (supports up to 32 scan)
Số nhóm dữ liệu RGB	24 nhóm dữ liệu RGB
Độ phân giải tối đa (1 card)	512 × 512 pixel (có giá trị khuyến nghị tùy theo thiết kế màn hình)
Hỗ trợ tần số quét và thang xám	Hỗ trợ tần số quét cao và thang xám cao cho hầu hết các loại chip driver
Hiệu chỉnh điểm ảnh	Hỗ trợ hiệu chỉnh điểm ảnh (pixel‑by‑pixel brightness calibration) và chuyển đổi không gian màu
Tính năng giám sát	Nhiệt độ, độ ẩm (cần cảm biến), khói (cần module khói), tốc độ quạt (2 quạt), 3 đường điện áp, trạng thái cửa cabinet, kiểm tra lỗi cáp mạng (BER test)
Tính năng nâng cao	Hot backup (dual receiver cards), hỗ trợ các màn hình yêu cầu hiệu suất cao
Chứng nhận	Tuân thủ tiêu chuẩn RoHS và CE-EMC Class B của EU
Bảo hành	2 năm

Tổng quan sản phẩm

Linsn RV908H32 là card thu LED (receiving card) thế hệ mới, được thiết kế cho các màn hình LED full‑color với chất lượng hiển thị cao và nhiều tính năng giám sát tiên tiến. Điểm đặc biệt của RV908H32 là tích hợp sẵn 12 cổng HUB75E hỗ trợ chế độ scan tối đa 32, cho phép kết nối trực tiếp với module LED mà không cần hub card trung gian, giảm thiểu điểm tiếp xúc, đơn giản hóa lắp đặt và tăng độ tin cậy cho hệ thống.

RV908H32 hỗ trợ xuất 24 nhóm dữ liệu RGB và đạt độ phân giải tối đa 512×512 pixel trên mỗi card, đáp ứng tốt cho các màn hình LED có kích thước trung bình và lớn. Card còn được trang bị tính năng hiệu chỉnh điểm ảnh (pixel‑by‑pixel brightness calibration) và chuyển đổi không gian màu, đảm bảo chất lượng hiển thị đồng đều và chính xác trên toàn bộ màn hình.

Điểm mạnh của RV908H32 là hệ thống giám sát đa chức năng toàn diện bao gồm: cảm biến nhiệt độ, độ ẩm (cần cảm biến), khói (cần module khói), tốc độ quạt (2 quạt), 3 đường điện áp (1 hệ thống, 2 nguồn ngoài), trạng thái cửa cabinet và kiểm tra lỗi cáp mạng (BER test). Ngoài ra, card hỗ trợ hot backup với 2 card thu, tần số quét cao và thang xám cao cho hầu hết các loại chip driver, đáp ứng mọi yêu cầu khắt khe của các màn hình LED chuyên nghiệp.

Tính năng nổi bật

• Tích hợp 12 cổng HUB75E: Kết nối trực tiếp với module LED, không cần hub card trung gian, tiết kiệm chi phí, đơn giản hóa lắp đặt và tăng độ tin cậy.
• Hỗ trợ scan tối đa 32: Tương thích với nhiều loại module LED và thiết kế màn hình khác nhau, đặc biệt phù hợp với các module có chế độ quét cao.
• 24 nhóm dữ liệu RGB: Cho phép hiển thị màu sắc phong phú và chi tiết, đáp ứng các ứng dụng yêu cầu chất lượng hình ảnh cao.
• Độ phân giải tối đa 512×512 pixel / card: Tải lớn giúp tiết kiệm số lượng card thu, giảm chi phí hệ thống và đơn giản hóa việc quản lý.
• Hiệu chỉnh điểm ảnh (pixel‑by‑pixel brightness calibration): Cho phép hiệu chỉnh từng điểm ảnh riêng lẻ, đảm bảo độ sáng đồng đều và chất lượng hiển thị tối ưu.
• Chuyển đổi không gian màu: Hỗ trợ chuyển đổi không gian màu trên từng card, đáp ứng các yêu cầu về hiển thị màu chính xác.
• Giám sát đa chức năng toàn diện: Theo dõi nhiệt độ, độ ẩm (cần cảm biến), khói (cần module), tốc độ quạt (2 quạt), 3 đường điện áp (1 hệ thống, 2 nguồn ngoài), trạng thái cửa cabinet, kiểm tra lỗi cáp mạng (BER test).
• Hot backup (dự phòng kép): Hỗ trợ hai card thu hoạt động song song, tự động chuyển đổi khi một card gặp sự cố, đảm bảo màn hình hoạt động liên tục không gián đoạn.
• Tần số quét và thang xám cao: Tương thích với hầu hết các loại chip driver, mang đến hình ảnh sắc nét, mượt mà và chi tiết.
• Tuân thủ tiêu chuẩn RoHS và CE-EMC Class B: Đảm bảo chất lượng, an toàn và thân thiện với môi trường theo quy chuẩn châu Âu.

Chi tiết cổng kết nối & cấu tạo

Cổng kết nối / Thành phần	Số lượng	Mô tả
HUB75E	12	Kết nối trực tiếp với module LED, hỗ trợ scan tối đa 32, không cần hub card.
Ethernet (RJ45) Input	2	Nhận tín hiệu từ card gửi hoặc card thu trước đó; hỗ trợ hot backup.
Ethernet (RJ45) Output	2	Truyền tín hiệu sang card thu kế tiếp trong chuỗi cascade.
Cảm biến nhiệt độ	Tích hợp	Giám sát nhiệt độ hoạt động của card và môi trường.
Đầu nối cảm biến (tùy chọn)	Có	Hỗ trợ kết nối cảm biến độ ẩm và module khói (bán riêng).
Điện áp giám sát	3 đường	1 đường cho hệ thống, 2 đường cho nguồn ngoài (hộp nguồn).
Quạt giám sát	2	Theo dõi tốc độ và trạng thái hoạt động của quạt tản nhiệt.

Phù hợp với những công trình nào

• Màn hình LED full‑color trong nhà và ngoài trời: Với tích hợp 12 cổng HUB75E và hỗ trợ scan 32, RV908H32 phù hợp cho các màn hình LED có yêu cầu chất lượng hiển thị cao.
• Màn hình LED sự kiện và cho thuê: Hỗ trợ hot backup, giám sát đa chức năng và tần số quét cao, đáp ứng các yêu cầu khắt khe của sự kiện chuyên nghiệp.
• Hệ thống yêu cầu giám sát từ xa và bảo trì dễ dàng: Với các cảm biến nhiệt độ, độ ẩm, điện áp, quạt, RV908H32 giúp phát hiện sớm sự cố và giảm thời gian bảo trì.
• Màn hình LED tải lớn: Với độ phân giải 512×512 pixel trên mỗi card, RV908H32 giúp tiết kiệm số lượng card thu cho các màn hình có kích thước lớn.
• Dự án cần hiệu chỉnh màu sắc chính xác: Hỗ trợ hiệu chỉnh điểm ảnh và chuyển đổi không gian màu, đáp ứng các ứng dụng đòi hỏi chất lượng hình ảnh cao.
