Card thu màn hình LED A10s Pro Novastar

Thông số kỹ thuật

Thông số kỹ thuật A10s Pro
Loại thiết bị	Card thu cao cấp, tích hợp đầy đủ tính năng, hướng đến hiệu năng hình ảnh cao nhất
Đầu nối	Đầu nối mật độ cao, hạn chế ảnh hưởng của bụi và rung động, tăng độ ổn định khi lắp đặt hiện trường
Tải tối đa (driver PWM)	512×512@60Hz với nguồn video 8bit và 10bit; 512×384@60Hz với nguồn video 12bit
Đường truyền dữ liệu	Tối đa 32 nhóm dữ liệu RGB song song hoặc 64 nhóm dữ liệu nối tiếp, có thể mở rộng lên 128 nhóm nối tiếp. Có sẵn chân dự phòng cho các tính năng tùy biến riêng
Điện áp cấp nguồn	DC 3,8V đến 5,5V, khuyến nghị sử dụng 5,0V
Dòng điện và công suất định mức	Dòng định mức 0,8A, công suất định mức 4,0W
Chống tĩnh điện	2kV, cần lưu ý bảo vệ tĩnh điện trong quá trình lắp đặt và thao tác
Nhiệt độ hoạt động	-20°C đến +70°C, độ ẩm 10% đến 90% RH không ngưng tụ
Nhiệt độ lưu kho	-40°C đến +85°C, độ ẩm 0% đến 95% RH không ngưng tụ
Kích thước	80,0 × 45,0 × 8,2 mm, độ dày board không quá 2,0mm, tổng độ dày không quá 9,0mm
Trọng lượng	22,8g (một card đơn)
Chứng nhận	RoHS, EMC Class B

Tổng quan sản phẩm

A10s Pro là card thu cao cấp, tích hợp đầy đủ tính năng của Novastar, được phát triển dành cho những dự án màn hình LED có yêu cầu khắt khe nhất về chất lượng hình ảnh. Sản phẩm hội tụ hàng loạt công nghệ độc quyền: Adaptive Thermal Compensation (tự động bù nhiệt để khắc phục hiện tượng lệch màu do tản nhiệt không đều), Dynamic Booster (phân tích và tối ưu từng khung hình theo thời gian thực để tăng độ tương phản, đồng thời tiết kiệm điện năng và kéo dài tuổi thọ màn hình), Full-Grayscale Calibration (hiệu chỉnh toàn dải mức xám bằng hệ thống camera chuyên dụng độ chính xác cao) và Image Booster 3.0 (Color Management, Precise Grayscale, 22bit+ giúp cải thiện mức xám lên đến 64 lần).

Bên cạnh đó, A10s Pro còn hỗ trợ Multi-Mode, Brightness Overdrive, Frame Rate Adaptive 3.0 (tối ưu hiển thị ở dải tần số quét rộng từ 23Hz đến 240Hz), Shutter Fit dành riêng cho các ứng dụng xR/quay phim trường quay ảo, HDR chuẩn HDR10 và HLG, hiệu chỉnh độ sáng - màu sắc theo từng điểm ảnh, độ trễ thấp và hỗ trợ 3D — mang đến trải nghiệm hình ảnh đồng đều, mượt mà và chân thực ở mọi kịch bản trình chiếu. Sản phẩm sử dụng file NCP giúp Quý khách nhanh chóng thực hiện các thao tác như hiển thị nội dung lên cabinet, nâng cấp firmware và tối ưu chất lượng hình ảnh chỉ trong vài bước đơn giản.

Cũng như các dòng card thu khác của Novastar, A10s Pro sử dụng đầu nối mật độ cao giúp hạn chế ảnh hưởng của bụi và rung động, mang lại độ ổn định cao khi vận hành lâu dài. Card hỗ trợ tối đa 32 nhóm dữ liệu RGB song song hoặc 64 nhóm dữ liệu nối tiếp, có thể mở rộng lên đến 128 nhóm nối tiếp. Với thiết kế phần cứng đạt chuẩn EMC Class B cùng hệ thống dự phòng toàn diện từ phần cứng đến hệ số hiệu chỉnh màu sắc, A10s Pro phù hợp cho những công trình đòi hỏi độ tin cậy và chất lượng hình ảnh ở đẳng cấp cao nhất.

Tính năng nổi bật

Cải thiện hiệu ứng hiển thị

• Adaptive Thermal Compensation, tự động điều chỉnh hệ số bù nhiệt của màn hình theo thời gian thực để khắc phục hiện tượng lệch màu do tản nhiệt không đều trên bề mặt màn hình.
• Dynamic Booster, phân tích và điều chỉnh động từng khung hình theo thời gian thực, cải thiện đáng kể độ tương phản và chi tiết hình ảnh, đồng thời kiểm soát và giảm mức tiêu thụ điện năng, kéo dài tuổi thọ màn hình LED.
• Full-Grayscale Calibration, phối hợp với hệ thống hiệu chỉnh độ chính xác cao và camera chuyên dụng của Novastar để tạo hệ số hiệu chỉnh riêng cho từng mức xám, đảm bảo tính đồng đều ở mọi mức xám và cải thiện rõ rệt chất lượng hình ảnh (yêu cầu bộ điều khiển tương thích như dòng MX, MCTRL4K, MCTRL1600, MCTRL600, H15, H9, H5, H2, V1260).
• Image Booster 3.0 (hiệu quả phụ thuộc vào driver IC), bao gồm 3 lớp công nghệ:
  • Color Management: hỗ trợ dải màu chuẩn Rec.709, DCI-P3, Rec.2020 và dải màu tùy chỉnh, cho màu sắc chính xác hơn trên màn hình.
  • Precise Grayscale: hiệu chỉnh riêng biệt 65.536 mức xám (16bit) của driver IC, khắc phục các hiện tượng đốm sáng, đốm tối, lệch màu và loang màu ở mức xám thấp; hỗ trợ tốt hơn cho công nghệ 22bit+ và hiệu chỉnh gamma riêng từng kênh RGB.
  • 22bit+: cải thiện mức xám màn hình LED lên đến 64 lần, có dải dithering tùy chỉnh và hiệu ứng dithering ở mức xám thấp, tránh mất chi tiết khi độ sáng thấp và cho hình ảnh tinh tế hơn ở vùng tối.
• Multi-Mode, áp dụng các chế độ hiển thị khác nhau tùy theo từng kịch bản sử dụng, đảm bảo màn hình LED luôn đạt chất lượng hiển thị tối ưu trong mọi tình huống.
• Brightness Overdrive, tăng độ sáng tối đa của màn hình trong khi vẫn cân bằng độ đồng đều, giúp mở rộng dải động (dynamic range) và cải thiện độ tương phản hình ảnh.
• Frame Rate Adaptive 3.0, tự động điều chỉnh thông số card thu theo thời gian thực dựa trên tần số quét đầu vào, đảm bảo hiệu ứng hiển thị tối ưu ở dải tần số quét rộng từ 23Hz đến 240Hz (tính năng yêu cầu driver IC hỗ trợ).
• Frame Rate Adaptive 2.0, tự động điều chỉnh thông số card thu theo tần số quét đầu vào để đảm bảo hiệu ứng hiển thị tốt nhất.
• Shutter Fit, tự động điều chỉnh thông số driver IC theo góc màn trập của máy quay, khắc phục hiện tượng sọc đen, cộng dồn hoặc mất mức xám khi quay phim trong các kịch bản xR.
• HDR, hỗ trợ chuẩn HDR10 (tuân thủ SMPTE ST 2084 và SMPTE ST 2086) và chuẩn HLG.
• Hiệu chỉnh độ sáng và màu sắc theo từng điểm ảnh (Pixel Level Brightness and Chroma Calibration), phối hợp với hệ thống hiệu chỉnh của Novastar để loại bỏ hiệu quả chênh lệch giữa các module.
• Điều chỉnh nhanh đường sáng tối do ghép nối module hoặc cabinet, thao tác đơn giản và có hiệu lực ngay lập tức.
• 7-Color Multi-batch Adjustment, điều chỉnh độ sáng cabinet hoặc module theo 7 kênh màu để giảm chênh lệch do khác lô sản xuất, mang lại độ đồng đều cao hơn so với các dòng card thông thường.
• Độ trễ thấp (Low Latency), giảm độ trễ nguồn video xuống còn 1 khung hình (chỉ áp dụng với module dùng driver IC có RAM tích hợp).
• Hỗ trợ 3D khi phối hợp với bộ điều khiển tương thích.
• Xoay ảnh hiển thị theo bội số 90 độ (0°/90°/180°/270°).

Cải thiện khả năng bảo trì

• Quản lý hệ số hiệu chỉnh (Calibration Coefficient Management), cho phép tải lên, đọc ngược, lưu vào phần cứng và xóa hệ số hiệu chỉnh.
• Tự động hiệu chỉnh module mới khi thay thế module cũ có bộ nhớ flash, giữ nguyên độ sáng và màu sắc đồng đều.
• Tải hệ số hiệu chỉnh nhanh hoặc ổn định lên card thu, có hỗ trợ tăng tốc khi cần.
• Quản lý bộ nhớ flash của module, cho phép lưu và đọc lại hệ số hiệu chỉnh cùng ID module.
• Áp dụng hệ số hiệu chỉnh trong flash module chỉ bằng một thao tác giữ nút self-test, ngay cả khi mất kết nối Ethernet.
• Mapping 1.1, cabinet hiển thị số cổng Ethernet, số card thu và số controller bằng các màu khác nhau, giúp xác định rõ vị trí và sơ đồ kết nối của từng card thu.
• Tùy chỉnh hình ảnh hiển thị khi khởi động, khi mất cáp Ethernet hoặc không có tín hiệu video.
• Giám sát nhiệt độ và điện áp card thu theo thời gian thực, không cần thiết bị ngoài.
• Phát hiện lỗi bit (Bit Error Detection), giám sát cổng Ethernet theo thời gian thực để hỗ trợ khắc phục sự cố kết nối mạng.
• Phát hiện số lần mất kết nối cáp Ethernet, hỗ trợ xác định các sự cố tiềm ẩn trên đường truyền.
• Phát hiện trạng thái hoạt động khi dùng hai nguồn điện song song.
• Truyền dẫn LVDS (LVDS Transmission, cần firmware chuyên dụng), sử dụng tín hiệu vi sai điện áp thấp để giảm số lượng dây tín hiệu từ hub board đến module, tăng khoảng cách truyền dẫn và cải thiện chất lượng tín hiệu.

Cải thiện độ tin cậy

• Dự phòng kép trên cùng một hub board, hai card thu có thể lắp song song, card dự phòng tiếp quản ngay khi card chính gặp sự cố; trạng thái hoạt động của cả hai card được giám sát theo thời gian thực.
• Dự phòng vòng lặp (Loop Backup) giữa card thu và bộ điều khiển, màn hình vẫn hiển thị bình thường nếu một điểm trên đường truyền gặp sự cố.
• Dự phòng kép thông số cấu hình, lưu đồng thời trong vùng ứng dụng và vùng factory, có thể khôi phục khi cần.
• Backup kép chương trình firmware, tránh tình trạng card bị treo bất thường khi cập nhật phần mềm.
• Dự phòng kép hệ số hiệu chỉnh màu sắc, lưu đồng thời trong vùng ứng dụng và vùng factory; khi cần, Quý khách có thể khôi phục hệ số hiệu chỉnh trong vùng factory về vùng ứng dụng.
• Học cấu hình firmware chỉ bằng một thao tác (One-click Firmware Program Learning), cho phép sao chép chương trình firmware và file cấu hình từ cabinet mẫu sang các cabinet khác chỉ bằng một thao tác trên phần mềm VMP, giúp cấu hình hàng loạt cabinet nhanh chóng.

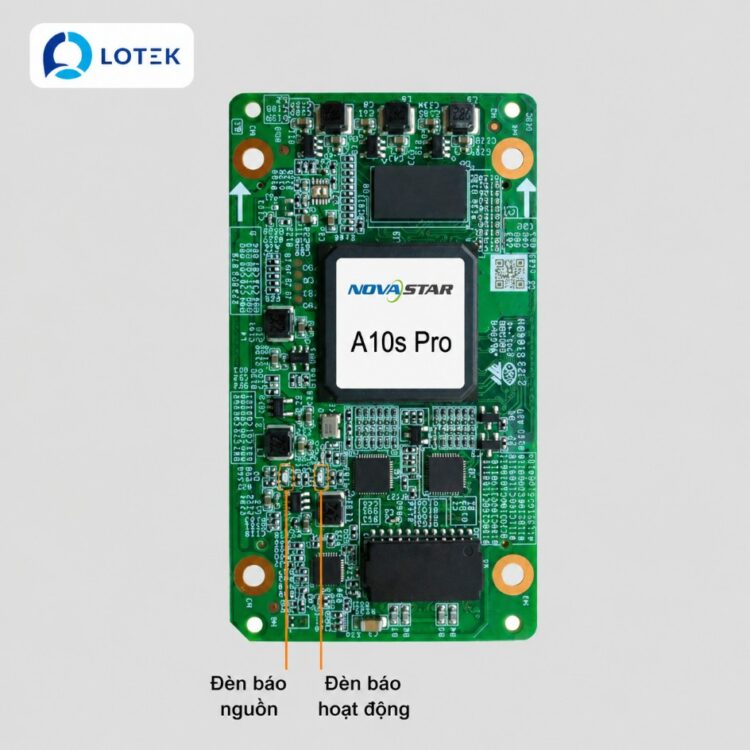

Đèn báo trạng thái

Đèn báo	Trạng thái	Ý nghĩa
Đèn Running (Xanh lá)	Nhấp nháy mỗi 1 giây	Card thu hoạt động bình thường, cáp Ethernet kết nối tốt và có tín hiệu hình ảnh đầu vào
	Nhấp nháy mỗi 3 giây	Kết nối cáp Ethernet bất thường
	Nhấp nháy 3 lần mỗi 0,5 giây	Cáp Ethernet kết nối bình thường nhưng chưa có tín hiệu hình ảnh
	Nhấp nháy mỗi 0,2 giây	Card không nạp được chương trình trong vùng ứng dụng, đang chạy bằng chương trình backup
	Nhấp nháy 8 lần mỗi 0,5 giây	Vừa xảy ra chuyển đổi dự phòng trên cổng Ethernet, tính năng Loop Backup đã kích hoạt
Đèn Power (Đỏ)	Sáng liên tục	Nguồn điện đầu vào hoạt động bình thường

Lắp đặt

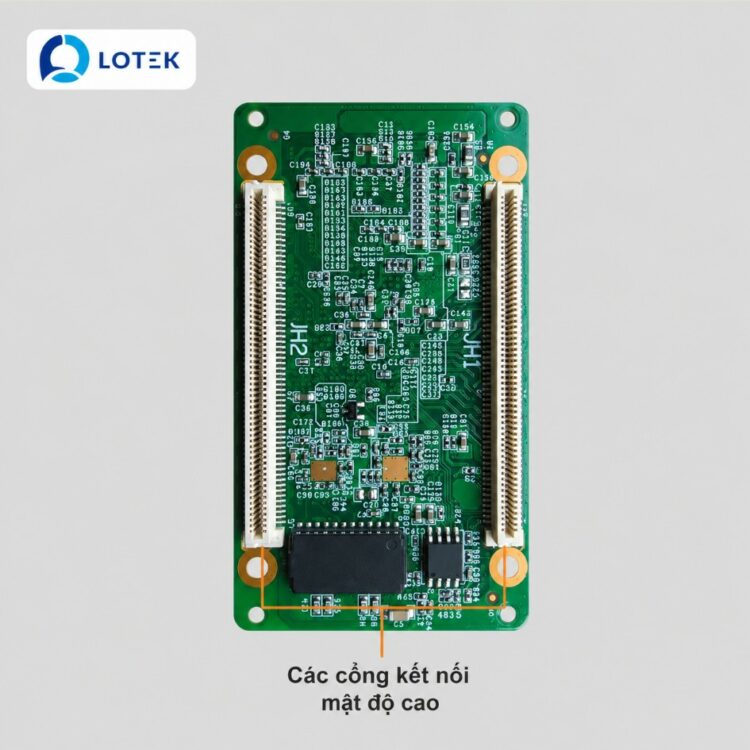

A10s Pro lắp vào hub board thông qua đầu nối mật độ cao, không cần vặn ốc. Khi lắp đặt, Quý khách giữ chắc card từ hai cạnh dài gần khu vực trung tâm rồi ấn thẳng vào hub board. Khoảng cách giữa mặt ngoài của card và hub board sau khi đầu nối khớp hoàn toàn là 5,0mm, Novastar khuyến nghị dùng trụ đồng cao 5,0mm để cố định thêm nếu cần.

Card có khả năng chống tĩnh điện 2kV, tuy nhiên Quý khách vẫn cần thực hiện các biện pháp bảo vệ tĩnh điện tiêu chuẩn trong quá trình cầm nắm và lắp đặt để tránh hư hỏng linh kiện.

Phù hợp với những công trình nào

• Studio quay phim ảo (xR), sân khấu trình chiếu ảo, phim trường quay theo công nghệ in-camera VFX — nhờ tính năng Shutter Fit và Frame Rate Adaptive 3.0 tối ưu cho dải tần số quét rộng 23Hz-240Hz.
• Trung tâm điều hành, phòng họp cao cấp, showroom cần chất lượng hình ảnh ở mức tốt nhất, độ đồng đều màu sắc và mức xám vượt trội nhờ Full-Grayscale Calibration và Image Booster 3.0.
• Nội dung yêu cầu chuẩn HDR10 hoặc HLG để tái hiện độ sáng và chi tiết hình ảnh chân thực nhất.
• Dự án quy mô lớn, nhiều cabinet, cần triển khai và cấu hình nhanh nhờ file NCP và tính năng học cấu hình firmware chỉ bằng một thao tác trên VMP.
• Công trình yêu cầu độ tin cậy vận hành cao nhất, cần dự phòng toàn diện từ phần cứng, cấu hình, firmware đến hệ số hiệu chỉnh màu sắc để đảm bảo màn hình hoạt động liên tục 24/7.
