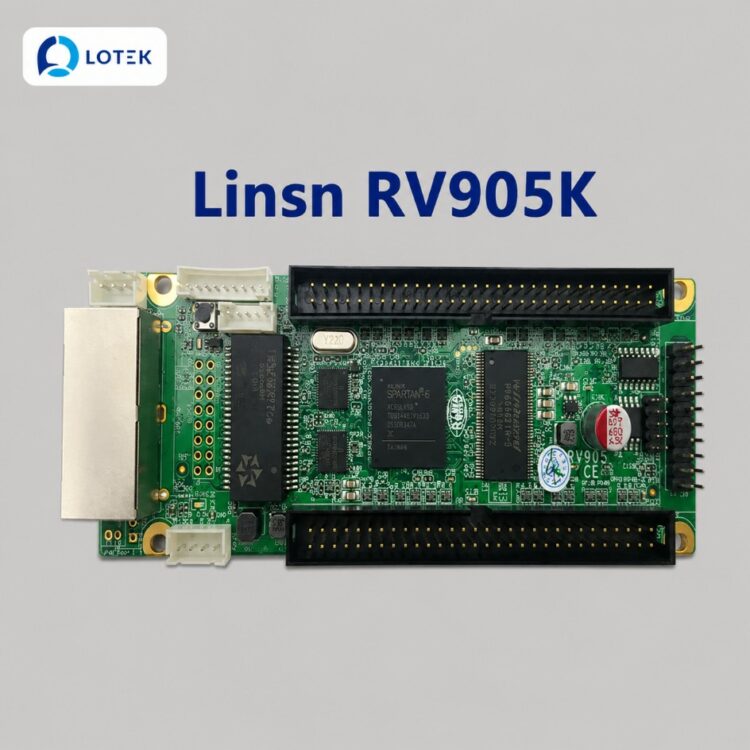

Card thu màn hình LED Linsn RV905K

Thông số kỹ thuật

Thông số kỹ thuật Linsn RV905K
Dòng sản phẩm	Card thu LED (LED Receiving Card) – dòng nhỏ gọn, chuyên dụng cho màn hình LED cho thuê (Rental)
Model	Linsn RV905K
Thiết kế	Kích thước nhỏ gọn, phù hợp cho màn hình LED rental và video wall
Số nhóm dữ liệu xuất	16 nhóm RGBR' (dữ liệu) / 24 nhóm RGB / 28 nhóm RGB – linh hoạt theo nhu cầu
Độ phân giải tối đa (1 card)	1024 × 256 pixel
Hỗ trợ tần số quét và thang xám	Hỗ trợ tần số quét cao và thang xám cao cho hầu hết các loại chip driver
Hiệu chỉnh điểm ảnh	Hỗ trợ hiệu chỉnh điểm ảnh (pixel‑by‑pixel brightness calibration) và chuyển đổi không gian màu
Lưu trữ dữ liệu hiệu chỉnh	Hỗ trợ lưu dữ liệu hiệu chỉnh trên module, đọc và sao lưu về card thu
Cấp nguồn	Mỗi cổng có chân VCC, có thể cấp nguồn trực tiếp từ module
Tính năng giám sát	Nhiệt độ, độ ẩm (cần cảm biến), khói (cần module), 3 đường điện áp, phát hiện lỗi cáp mạng (BER test)
Tính năng nâng cao	Đọc ngược cấu hình (configuration file readback)
Chứng nhận	Tuân thủ tiêu chuẩn RoHS và CE-EMC của EU
Bảo hành	2 năm

Tổng quan sản phẩm

Linsn RV905K là card thu LED (receiving card) dòng nhỏ gọn, được thiết kế đặc biệt cho các màn hình LED cho thuê (Rental LED video wall). Với kích thước nhỏ gọn và khả năng hỗ trợ tần số quét cao cùng thang xám cao, RV905K mang đến chất lượng hình ảnh sắc nét, sống động và mượt mà, đáp ứng các yêu cầu khắt khe của các sự kiện và chương trình biểu diễn chuyên nghiệp.

Điểm mạnh của RV905K là tính linh hoạt trong cấu hình xuất dữ liệu với 3 chế độ: 16 nhóm RGBR', 24 nhóm RGB hoặc 28 nhóm RGB, giúp tối ưu hóa hiệu suất cho nhiều loại module LED khác nhau. Card hỗ trợ độ phân giải tối đa 1024×256 pixel và có khả năng lưu dữ liệu hiệu chỉnh ngay trên module, thuận tiện cho việc bảo trì và thay thế.

RV905K còn được trang bị hệ thống giám sát đa chức năng bao gồm: cảm biến nhiệt độ, độ ẩm (cần cảm biến), khói (cần module khói), 3 đường điện áp (1 hệ thống, 2 nguồn ngoài) và kiểm tra lỗi cáp mạng (BER test). Ngoài ra, card hỗ trợ hiệu chỉnh điểm ảnh (pixel‑by‑pixel brightness calibration), chuyển đổi không gian màu và đọc ngược cấu hình – đáp ứng mọi yêu cầu của các màn hình LED chuyên nghiệp trong lĩnh vực sự kiện và cho thuê.

Tính năng nổi bật

• Linh hoạt xuất dữ liệu: Hỗ trợ 3 chế độ xuất: 16 nhóm RGBR', 24 nhóm RGB, 28 nhóm RGB – tối ưu cho nhiều loại module và ứng dụng khác nhau.
• Tần số quét và thang xám cao: Tương thích với hầu hết các loại chip driver, mang đến hình ảnh sắc nét, mượt mà và chi tiết, đáp ứng các ứng dụng đòi hỏi chất lượng cao.
• Lưu trữ dữ liệu hiệu chỉnh trên module: Dữ liệu calibration có thể lưu trữ trực tiếp trên module, cho phép đọc và sao lưu về card thu khi cần, tiện lợi cho bảo trì và thay thế.
• Cấp nguồn từ module LED: Mỗi cổng có chân VCC, có thể lấy nguồn trực tiếp từ module, không cần nguồn riêng cho card thu.
• Hiệu chỉnh điểm ảnh (pixel‑by‑pixel brightness calibration): Cho phép hiệu chỉnh từng điểm ảnh riêng lẻ, đảm bảo độ sáng đồng đều và chất lượng hiển thị tối ưu.
• Chuyển đổi không gian màu: Hỗ trợ chuyển đổi không gian màu trên từng card, đáp ứng các yêu cầu về hiển thị màu chính xác.
• Giám sát đa chức năng: Theo dõi nhiệt độ, độ ẩm (cần cảm biến), khói (cần module), 3 đường điện áp (1 hệ thống, 2 nguồn ngoài), kiểm tra lỗi cáp mạng (BER test).
• Đọc ngược cấu hình: Hỗ trợ đọc ngược file cấu hình (configuration file readback), giúp sao lưu và phục hồi cài đặt dễ dàng.
• Kích thước nhỏ gọn: Thiết kế tối ưu cho màn hình LED rental, dễ dàng lắp đặt và tháo dỡ trong các ứng dụng di động.
• Tuân thủ tiêu chuẩn RoHS và CE-EMC: Đảm bảo chất lượng, an toàn và thân thiện với môi trường theo quy chuẩn châu Âu.

Chi tiết cổng kết nối & cấu tạo

Cổng kết nối / Thành phần	Số lượng	Mô tả
Cổng xuất (HUB)	Tùy phiên bản	Kết nối với module LED, hỗ trợ 16/24/28 nhóm dữ liệu tùy cấu hình.
VCC (cấp nguồn từ module)	Có	Lấy nguồn từ module LED, không cần nguồn riêng cho card thu.
Ethernet (RJ45) Input	2	Nhận tín hiệu từ card gửi hoặc card thu trước đó.
Ethernet (RJ45) Output	2	Truyền tín hiệu sang card thu kế tiếp trong chuỗi cascade.
Cảm biến nhiệt độ	Tích hợp	Giám sát nhiệt độ hoạt động của card và môi trường.
Đầu nối cảm biến (tùy chọn)	Có	Hỗ trợ kết nối cảm biến độ ẩm và module khói (bán riêng).

Phù hợp với những công trình nào

• Màn hình LED cho thuê (Rental LED displays): Với thiết kế nhỏ gọn và khả năng xuất dữ liệu linh hoạt, RV905K là lựa chọn lý tưởng cho các sự kiện, concert, hội chợ triển lãm cần di chuyển và lắp đặt nhanh.
• Màn hình LED video wall: Hỗ trợ tần số quét cao và thang xám cao, đáp ứng các màn hình ghép lớn với chất lượng hiển thị vượt trội.
• Màn hình LED sân khấu và sự kiện: Với tính năng hiệu chỉnh điểm ảnh và giám sát đa chức năng, RV905K đảm bảo chất lượng hình ảnh và độ tin cậy cao.
• Hệ thống yêu cầu hiệu chỉnh màu sắc chính xác: Hỗ trợ hiệu chỉnh điểm ảnh và chuyển đổi không gian màu, đáp ứng các ứng dụng đòi hỏi chất lượng hình ảnh cao.
• Ứng dụng đa dạng module LED: Với 3 chế độ xuất dữ liệu (16/24/28 nhóm), RV905K thích ứng với nhiều loại module và thiết kế khác nhau.
