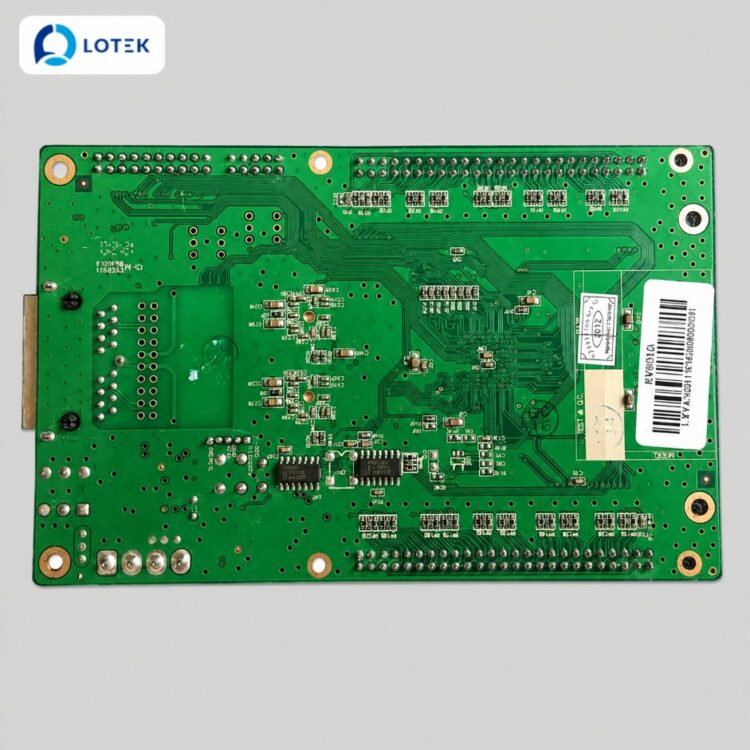

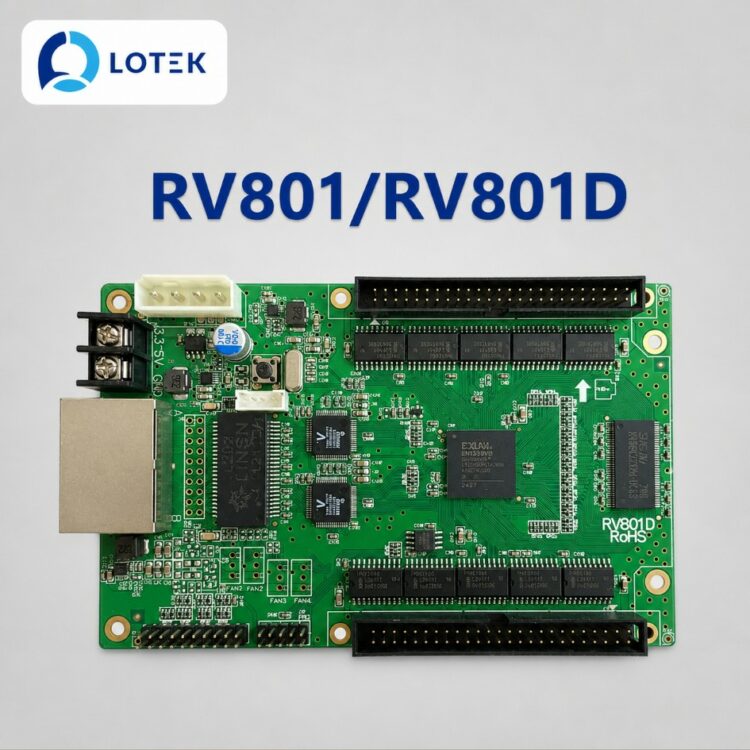

Card thu màn hình LED Linsn RV801/RV801D

Thông số kỹ thuật

Thông số kỹ thuật Linsn RV801 / RV801D
Dòng sản phẩm	Card thu LED (LED Receiving Card) – thế hệ 8, sản phẩm nền tảng của Linsn
Model	Linsn RV801 / RV801D
Thế hệ	Sản phẩm thế hệ 8 (Eighth Generation Products)
Nguồn điện	5-16V, 2A
Số nhóm dữ liệu RGB	16 nhóm dữ liệu RGB
Chiều cao tối đa (1 card)	256 pixel
Chiều rộng tối đa	Phụ thuộc vào cài đặt tần số quét, thang xám và xung clock của tấm nền LED
Vùng điều khiển (Full-color, 4K gray, 180Hz)	Tối đa 512×128 pixel – gấp đôi sản phẩm thế hệ 6
Vùng điều khiển (Full-color, 16K gray, 300Hz)	Tối đa 160×64 pixel
Hiệu chỉnh điểm ảnh	Hỗ trợ 4 chế độ: 1 điểm, 2×2, 4×4, 8×8; tối đa 6144 điểm/module; 256 cấp độ RGB
Cổng kết nối	2 cổng mạng RJ45 (A và B) – hỗ trợ input/output, sao lưu cáp kép (dual cable hot backup)
Kết nối module	Qua hub card (Hub) – cấp tín hiệu chính xác cho module LED
Tương thích card gửi	TS801D, DS801, TS802, DS802 và các dòng card gửi tương thích
Bảo hành	2 năm

Tổng quan sản phẩm

Linsn RV801/RV801D là card thu LED (receiving card) thế hệ 8, là sản phẩm nền tảng và được sử dụng rộng rãi nhất trong các hệ thống màn hình LED của Linsn. RV801D là phiên bản nâng cấp với khả năng tương thích rộng hơn với các dòng card gửi, trong khi RV801 là bản tiêu chuẩn. Cả hai đều là lựa chọn tin cậy cho các ứng dụng màn hình LED trong nhà và ngoài trời với chi phí hợp lý.

RV801/RV801D nhận tín hiệu từ card gửi (sending card) như TS801D, DS801, TS802, DS802, sau đó xử lý và truyền tới các module LED để hiển thị hình ảnh. Card hỗ trợ 16 nhóm tín hiệu RGB, cho phép hiển thị màu sắc phong phú và chi tiết. Với nguồn điện 5-16V, 2A, RV801/RV801D hoạt động ổn định trong nhiều môi trường lắp đặt khác nhau.

Điểm mạnh của RV801/RV801D là tính năng hiệu chỉnh điểm ảnh (point correction) với 4 chế độ hiệu chỉnh (1 điểm, 2×2, 4×4, 8×8), tối đa 6144 điểm/module và 256 cấp độ RGB – giúp màn hình hiển thị đồng đều màu sắc và độ sáng. Ngoài ra, tính năng sao lưu cáp kép (dual cable hot backup) cho phép hai máy tính hoặc hai cáp mạng điều khiển cùng một màn hình, tự động chuyển đổi khi một thiết bị hoặc cáp gặp sự cố, đảm bảo hoạt động liên tục không gián đoạn.

Tính năng nổi bật

• Thế hệ 8 – sản phẩm nền tảng: Được tin dùng rộng rãi, ổn định và đáng tin cậy, là lựa chọn hàng đầu cho các dự án màn hình LED.
• 16 nhóm tín hiệu RGB: Hỗ trợ hiển thị màu sắc phong phú và chi tiết, đáp ứng tốt các ứng dụng full-color.
• Hiệu chỉnh điểm ảnh (point correction): Hỗ trợ 4 chế độ hiệu chỉnh (1 điểm, 2×2, 4×4, 8×8), tối đa 6144 điểm/module, 256 cấp độ RGB, giúp màn hình hiển thị đồng đều màu sắc và độ sáng.
• Hiệu chỉnh màu sắc giữa các cabinet: Hỗ trợ hiệu chỉnh màu sắc giữa các cabinet (card/cabinet correction), đảm bảo hiển thị đồng nhất trên toàn màn hình.
• Vùng điều khiển lớn gấp đôi thế hệ 6: Tại full-color 4K gray (180Hz), hỗ trợ tối đa 512×128 pixel – gấp đôi sản phẩm thế hệ 6, tiết kiệm số lượng card thu.
• Sao lưu cáp kép (dual cable hot backup): Cổng A và B có thể dùng làm input hoặc output, hỗ trợ hai máy tính hoặc hai cáp điều khiển cùng một màn hình, tự động chuyển đổi khi gặp sự cố.
• Tương thích rộng rãi với card gửi: Làm việc với TS801D, DS801, TS802, DS802 và các dòng card gửi Linsn khác.
• Nguồn điện linh hoạt 5-16V: Hoạt động ổn định với nhiều mức điện áp khác nhau, phù hợp với nhiều loại nguồn cấp.

Chi tiết cổng kết nối & cấu tạo

Cổng kết nối / Thành phần	Số lượng	Mô tả
Ethernet (RJ45) Port A	1	Có thể dùng làm input hoặc output, hỗ trợ sao lưu cáp kép.
Ethernet (RJ45) Port B	1	Có thể dùng làm input hoặc output, hỗ trợ sao lưu cáp kép.
Cổng kết nối Hub	1	Kết nối với hub card để cấp tín hiệu cho module LED.
Nguồn điện	1	Điện áp 5-16V, 2A.

Phù hợp với những công trình nào

• Màn hình LED trong nhà (Indoor LED displays): Phù hợp cho các bảng LED tại trung tâm thương mại, văn phòng, sảnh khách sạn, hội trường với chi phí hợp lý.
• Màn hình LED ngoài trời (Outdoor LED displays): Với độ bền và ổn định cao, RV801/RV801D đáp ứng tốt các bảng LED ngoài trời cỡ vừa và nhỏ.
• Màn hình LED sự kiện và cho thuê: Tính năng sao lưu cáp kép giúp đảm bảo hoạt động liên tục, phù hợp với các sự kiện yêu cầu độ tin cậy cao.
• Hệ thống yêu cầu hiệu chỉnh màu sắc: Hỗ trợ hiệu chỉnh điểm ảnh và hiệu chỉnh giữa các cabinet, phù hợp cho các ứng dụng đòi hỏi chất lượng hiển thị đồng đều.
• Nâng cấp từ thế hệ 6: Với vùng điều khiển gấp đôi thế hệ 6, RV801/RV801D là lựa chọn nâng cấp hoàn hảo cho các hệ thống cũ.
