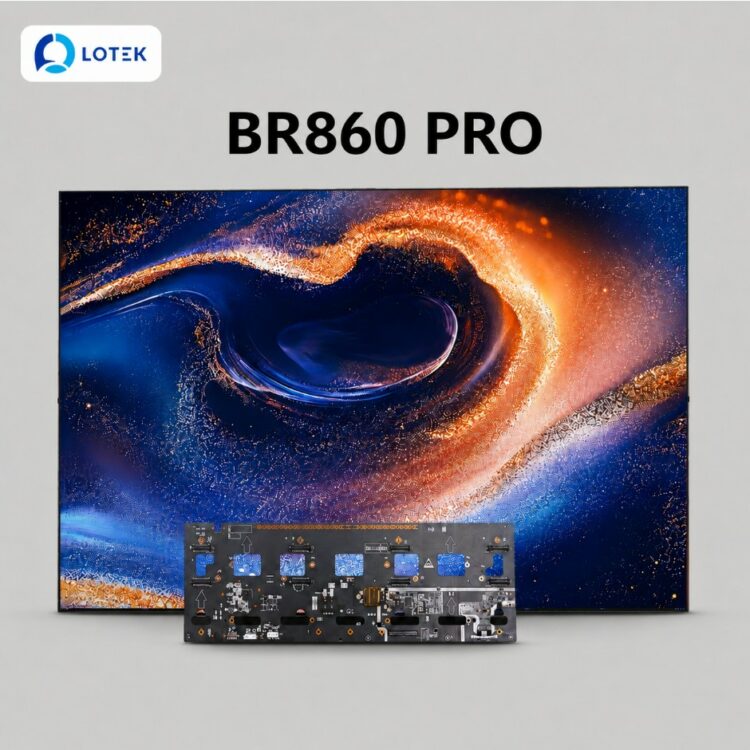

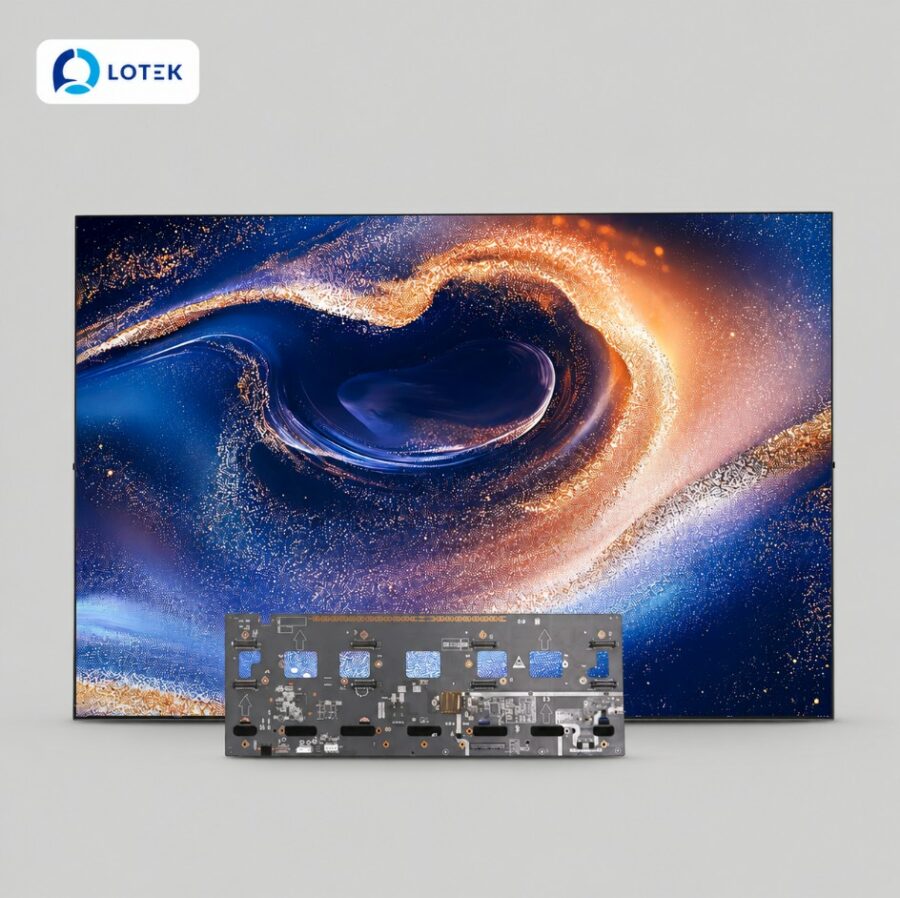

Card thu màn hình LED BR860 Pro Novastar

Thông số kỹ thuật

Thông số kỹ thuật BR860 Pro
Loại thiết bị	Card thu tích hợp module nguồn (Power Module và Receiving Card trong cùng một khối)
Điện áp đầu vào	90 Vac đến 264 Vac (điện áp danh định 100 Vac đến 240 Vac), tự chuyển đổi sang DC để cấp nguồn trực tiếp cho module LED
Dòng điện đầu ra	35A định mức, tối đa 40A
Điện áp đầu ra	4,0V, sai số ±2,0%
Hiệu suất chuyển đổi nguồn	88% ở 240 Vac, 84% ở 100 Vac
Tải tối đa mỗi board (driver PWM)	512×512@60Hz với nguồn video 8bit; 512×256@60Hz với nguồn video 10bit và 12bit
Tải tối đa mỗi card (driver PWM, dùng với controller COEX)	512×512@60Hz với nguồn video 10bit; 512×256@60Hz với nguồn video 12bit
Cổng truyền dữ liệu LED	8× cổng truyền dữ liệu (JH1 đến JH8), mỗi cổng 60 chân
Cổng mạng	2× cổng Gigabit Ethernet
Bảo vệ tích hợp	Quá áp, quá dòng, quá tải, quá nhiệt và ngắn mạch đầu ra, tất cả đều tự phục hồi sau khi khắc phục sự cố
Độ trễ tín hiệu	Chế độ Low Latency mặc định, giảm độ trễ xuống còn 1 khung hình với driver PWM
HDR	Hỗ trợ HDR10 theo chuẩn SMPTE ST 2084 và SMPTE ST 2086, cùng chuẩn HLG
Nhiệt độ hoạt động	-20°C đến +70°C (trên 50°C giảm tải 1,5% cho mỗi 1°C tăng thêm)
Độ ẩm hoạt động	10% đến 90% RH, không ngưng tụ
Độ cao lắp đặt	-60m đến 5000m, cứ trên 2000m thì nhiệt độ hoạt động tối đa giảm 0,5°C mỗi 100m
Kích thước	492,0 × 166,0 × 23,1 mm, độ dày board không quá 2,0mm
Trọng lượng	430,5g (một card đơn)
Độ bền trung bình (MTBF)	≥150.000 giờ ở 25°C, ở điều kiện tải đầy đủ và nguồn vào bình thường
Tiêu chuẩn EMC	Đạt Class A theo GB/T9254.1-2021, EN55032 và FCC cho phát xạ dẫn và bức xạ

BR860 Pro là card thu màn hình LED thế hệ mới của Novastar, kế thừa thiết kế tích hợp module nguồn và card thu trong cùng một khối, đồng thời nâng cấp đáng kể về công suất đầu ra và độ bền vận hành. Thiết bị nhận trực tiếp điện áp xoay chiều từ 90 Vac đến 264 Vac, tự chuyển đổi thành nguồn một chiều 4,0V ổn định để cấp điện cho module LED, với dòng điện đầu ra lên tới 35A định mức và 40A ở mức đỉnh.

Điểm khác biệt rõ nhất của BR860 Pro so với các dòng card thu trước đây nằm ở khả năng xử lý hình ảnh HDR, hỗ trợ cả HDR10 theo chuẩn SMPTE ST 2084, SMPTE ST 2086 và HLG, giúp màn hình LED thể hiện dải sáng tối rộng hơn khi phát nội dung HDR gốc. Cùng với đó là công nghệ Thermal Compensation 2.0, thu thập dữ liệu phân bố nhiệt trên từng cabinet để tạo hệ số bù nhiệt riêng cho từng điểm ảnh, loại bỏ hiện tượng vệt sáng hình chữ nhật do nhiệt độ phân bố không đều giữa các module.

Về độ tin cậy vận hành, BR860 Pro đạt MTBF từ 150.000 giờ trở lên ở điều kiện tải đầy đủ, cao hơn hẳn so với thế hệ trước, phù hợp cho các công trình lắp đặt cố định cần vận hành liên tục nhiều năm mà không muốn phát sinh chi phí bảo trì thường xuyên.

Tính năng nổi bật

• Module nguồn và card thu tích hợp trong một khối, giảm số lượng linh kiện và điểm đấu nối bên trong cabinet.
• Hỗ trợ HDR10 và HLG, tái tạo dải sáng tối rộng hơn cho nội dung video HDR gốc, phù hợp với các dự án trình chiếu yêu cầu chất lượng hình ảnh cao.
• Thermal Compensation 2.0, thu thập dữ liệu nhiệt độ theo từng điểm ảnh trên cabinet để bù trừ chính xác, loại bỏ vệt sáng tối hình khối do chênh lệch nhiệt độ.
• Hiệu chỉnh mức xám đa lớp kết hợp Image Booster, hỗ trợ dải màu Rec.709, DCI-P3, Rec.2020 và hiệu chỉnh riêng biệt 65.536 cấp mức xám của driver IC.
• Công nghệ 22bit+ cải thiện mức xám màn hình lên tới 64 lần, giữ chi tiết vùng ảnh tối rõ nét hơn ở điều kiện độ sáng thấp.
• One-Click Sleep, phối hợp với phần mềm NovaLCT để đưa màn hình vào chế độ tiết kiệm điện chỉ bằng một thao tác.
• Hiệu chỉnh độ sáng và màu sắc theo từng điểm ảnh, cùng khả năng điều chỉnh nhanh các đường sáng tối do ghép nối module hoặc cabinet.
• Độ trễ thấp, mặc định giảm độ trễ tín hiệu xuống còn 1 khung hình đối với driver PWM.
• Dự phòng vòng lặp (Loop Backup) giữa card thu và bộ điều khiển, màn hình vẫn hiển thị bình thường nếu một điểm trên đường truyền gặp sự cố.
• Backup kép cấu hình và chương trình firmware, tránh tình trạng card bị treo bất thường khi cập nhật phần mềm.

Đèn báo trạng thái

Đèn báo	Trạng thái	Ý nghĩa
Đèn Running (Xanh lá)	Nhấp nháy mỗi 1 giây	Card thu hoạt động bình thường, cáp Ethernet kết nối tốt và có tín hiệu hình ảnh đầu vào
	Nhấp nháy mỗi 3 giây	Kết nối cáp Ethernet bất thường
	Nhấp nháy 3 lần mỗi 0,5 giây	Cáp Ethernet kết nối bình thường nhưng chưa có tín hiệu hình ảnh
	Nhấp nháy mỗi 0,2 giây	Card không nạp được chương trình trong vùng ứng dụng, đang chạy bằng chương trình backup
	Nhấp nháy 8 lần mỗi 0,5 giây	Vừa xảy ra chuyển đổi dự phòng trên cổng Ethernet, tính năng Loop Backup đã kích hoạt
Đèn Power (Đỏ)	Sáng liên tục	Nguồn điện đầu vào hoạt động bình thường

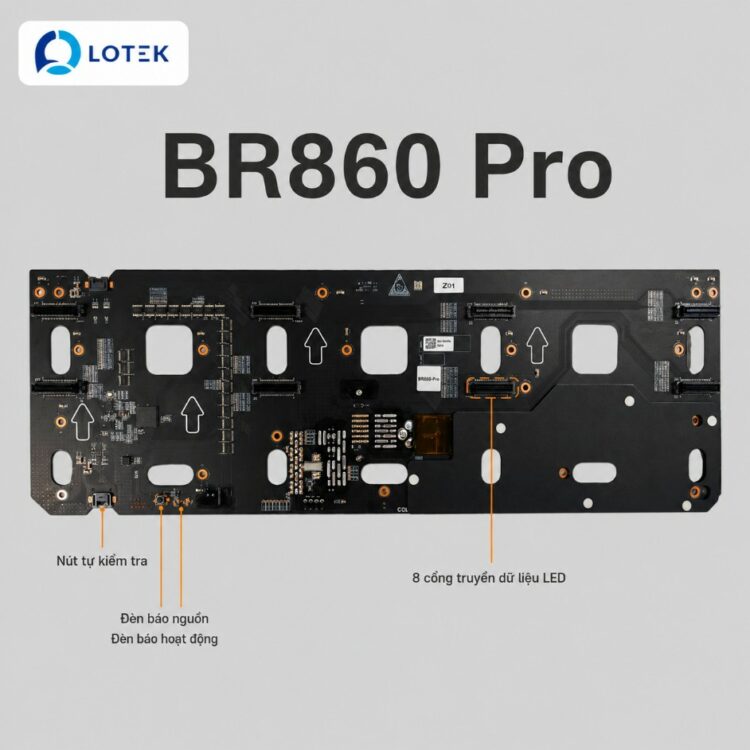

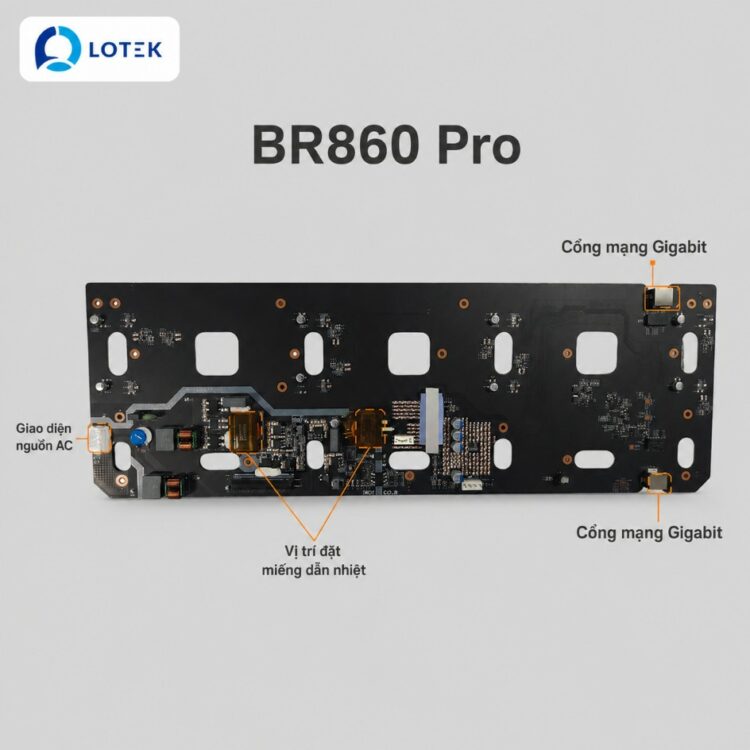

Chi tiết cổng kết nối

Nhóm cổng	Chi tiết
Cổng truyền dữ liệu LED	8× cổng 60 chân, mỗi cổng cấp nguồn HUB 4.0V riêng cho hub board, kèm tín hiệu shift clock, latch, display enable và đường truyền dữ liệu module flash
Cổng mạng Gigabit Ethernet	2× cổng, nhận tín hiệu hình ảnh từ bộ điều khiển gửi và tham gia cơ chế Loop Backup khi cần chuyển đổi dự phòng
Cổng nguồn AC đầu vào	Nhận điện áp xoay chiều 90 Vac đến 264 Vac, tích hợp cầu chì bảo vệ T5AL/250Vac
Nút Self-test	Dùng để kiểm tra nhanh trạng thái hoạt động của card ngay trên cabinet

Phù hợp với những công trình nào

• Cabinet LED lắp đặt cố định trong nhà và ngoài trời, cần dòng điện đầu ra cao và độ bền vận hành dài hạn.
• Phòng chiếu phim, sự kiện trình chiếu nội dung HDR, tận dụng khả năng hỗ trợ HDR10 và HLG để tái tạo dải sáng tối chân thực.
• Màn hình LED diện tích lớn, nhiều cabinet ghép nối, cần Thermal Compensation để loại bỏ chênh lệch nhiệt độ giữa các khu vực.
• Hệ thống cần vận hành liên tục 24/7, ưu tiên độ tin cậy cao nhờ MTBF từ 150.000 giờ và các cơ chế bảo vệ tự phục hồi.
