Card thu màn hình LED BR860 Novastar

Thông số kỹ thuật

BR860 là card thu tín hiệu tích hợp sẵn nguồn điện của Novastar, chuyển đổi trực tiếp điện AC thành DC để cấp nguồn cho module LED. Thiết kế 2 trong 1 giúp giảm dây điện, tăng độ ổn định và dễ bảo trì hơn cho tủ màn hình.

Thông số kỹ thuật BR860
Tải tối đa mỗi card (driver IC PWM)	512×384@60Hz (tín hiệu 8bit); 512×256@60Hz (tín hiệu 10bit và 12bit)
Tải tối đa khi dùng với bộ điều khiển COEX	512×384@60Hz với tín hiệu 10bit
Điện áp đầu vào	90Vac – 264Vac, danh định 100Vac – 240Vac
Dòng điện đầu ra	15,5A (định mức)
Điện áp đầu ra	Có thể điều chỉnh: 3,8V / 4V / 4,2V (đổi bằng jumper)
Bảo vệ tích hợp	Chống sụt áp, quá áp, quá dòng, quá công suất, ngắn mạch
Độ sâu màu hiển thị	18bit+, cải thiện grayscale gấp 4 lần
Xoay hình ảnh	Xoay 90°/180°/270°; xoay tự do mọi góc độ khi dùng cùng MCTRL R5 và SmartLCT
Độ trễ tín hiệu	Giảm còn 1 khung hình (chỉ với module dùng driver IC có RAM tích hợp)
MTBF	≥ 100.000 giờ ở 25°C
Nhiệt độ hoạt động	-20°C đến +70°C (trên 60°C, giảm tải 1,5% mỗi 1°C tăng thêm)
Độ ẩm hoạt động	10%–90% RH, không ngưng tụ
Độ cao lắp đặt	-60m đến +5000m
Kích thước	492 × 166 × 22,1 mm
Đóng gói	14 card/thùng, thùng đóng gói 635 × 595 × 283 mm

Tổng quan sản phẩm

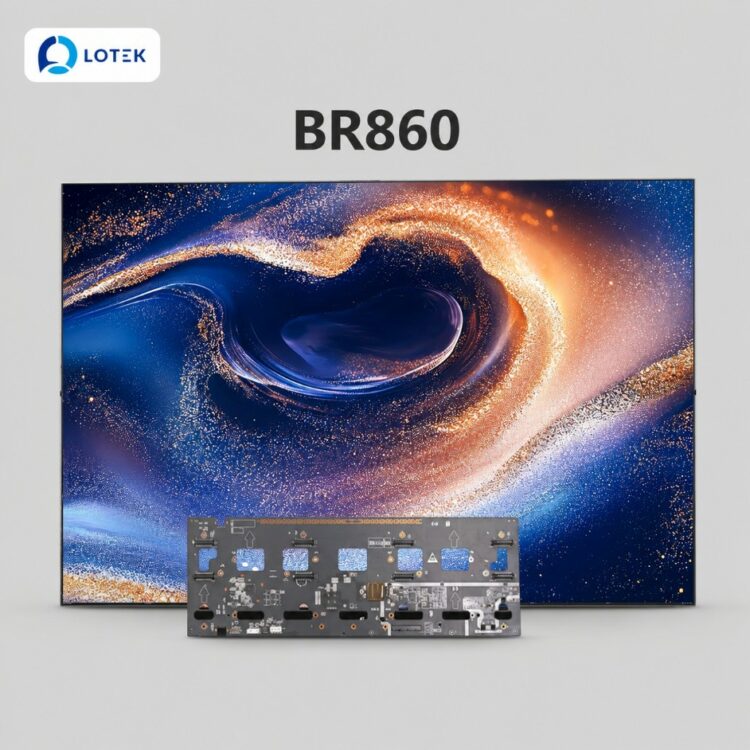

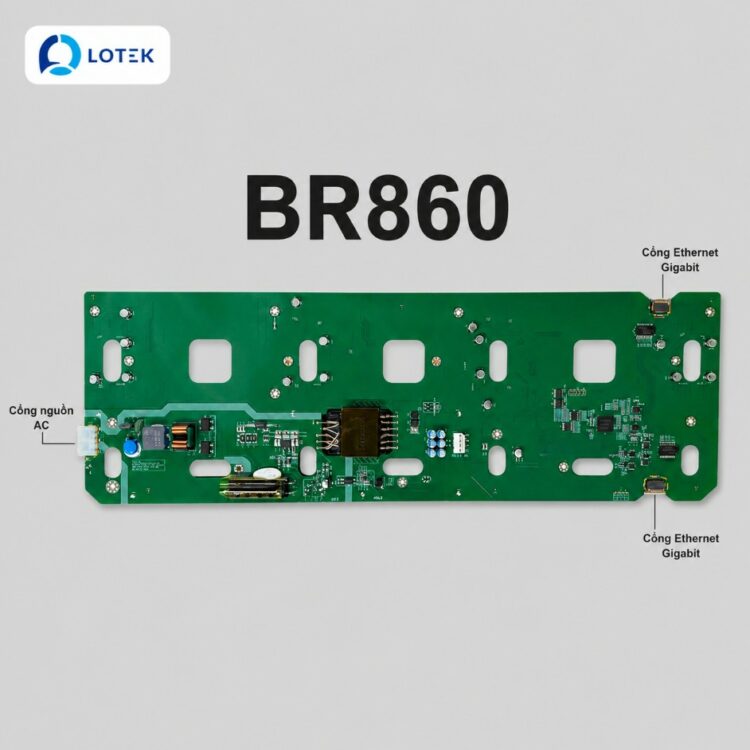

BR860 là card thu màn hình LED được Novastar tích hợp sẵn module nguồn ngay trên card. Card chuyển đổi trực tiếp điện AC 90V–264V thành nguồn DC để cấp cho module màn hình, không cần thêm bộ nguồn rời.

Card có sẵn các lớp bảo vệ điện an toàn: chống sụt áp, quá áp, quá dòng, quá công suất và ngắn mạch, giúp hệ thống vận hành ổn định và bền hơn theo thời gian.

Bên cạnh chức năng cấp nguồn, BR860 vẫn giữ đầy đủ các tính năng xử lý hình ảnh của một card thu tín hiệu LED tiêu chuẩn: quản lý màu sắc, hiệu chỉnh độ sáng và màu từng điểm ảnh, xoay hình, và nhiều tính năng giám sát vận hành khác.

Tính năng nổi bật

• Tích hợp module nguồn và card thu tín hiệu trong một khối duy nhất, giảm dây nối và không gian lắp đặt.
• Quản lý màu sắc theo chuẩn Rec.709 / DCI-P3 / Rec.2020 và dải màu tùy chỉnh.
• Công nghệ 18bit+ giúp cải thiện grayscale gấp 4 lần, tránh mất chi tiết ở vùng tối.
• Hiệu chỉnh độ sáng và màu sắc ở cấp độ từng điểm ảnh.
• Điều chỉnh nhanh các đường sáng tối do ghép nối module hoặc tủ màn hình, hiệu lực ngay lập tức.
• Hiệu chỉnh theo lô sản xuất (multi-batch), giảm chênh lệch hiển thị giữa các lô hàng.
• Hỗ trợ hiệu ứng 3D khi dùng cùng bộ điều khiển có hỗ trợ 3D.
• Hiệu chỉnh gamma riêng cho từng kênh màu RGB với tín hiệu 10bit/12bit.
• Xoay hình 90°/180°/270°, hoặc xoay tự do mọi góc khi dùng cùng MCTRL R5 và SmartLCT.
• Hỗ trợ module thông minh (Smart Module): quản lý ID module, lưu hệ số hiệu chỉnh, giám sát nhiệt độ, điện áp và tình trạng cáp dẹt, phát hiện lỗi LED.
• Quản lý hệ số hiệu chỉnh: tải lên, đọc về, lưu vào phần cứng, xóa khi cần.
• Tự động hiệu chỉnh khi thay module mới có bộ nhớ flash, giữ đồng đều độ sáng và màu sắc.
• Mapping 1.1: hiển thị vị trí cổng Ethernet, card thu và bộ điều khiển bằng màu sắc trực quan trên tủ màn hình.
• Giám sát nhiệt độ, điện áp thời gian thực và hiển thị trên LCD của tủ màn hình.
• Phát hiện lỗi bit và số lần mất kết nối cáp Ethernet, hỗ trợ chẩn đoán sự cố mạng.
• Sao lưu vòng lặp (loop backup) giữa card thu và bộ điều khiển, vẫn hiển thị bình thường khi đứt một điểm trên đường truyền.
• Sao lưu kép cấu hình và chương trình firmware, tránh treo máy khi cập nhật.

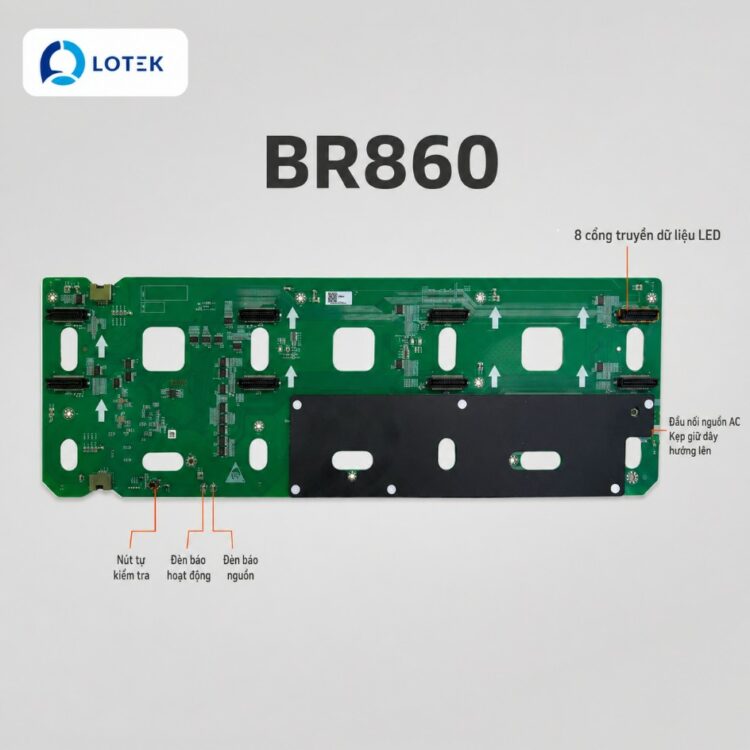

Đèn báo trạng thái

Đèn báo	Trạng thái	Ý nghĩa
Đèn chạy (xanh lá)	Nháy 1 lần mỗi 1s	Card hoạt động bình thường, cáp Ethernet ổn định, có tín hiệu hình ảnh
	Nháy 1 lần mỗi 3s	Kết nối cáp Ethernet bất thường
	Nháy 3 lần mỗi 0,5s	Cáp Ethernet bình thường nhưng không có tín hiệu hình ảnh
	Nháy 1 lần mỗi 0,2s	Card không tải được chương trình chính, đang chạy chương trình dự phòng
	Nháy 8 lần mỗi 0,5s	Đã xảy ra chuyển đổi dự phòng trên cổng Ethernet, chế độ loop backup đã kích hoạt
Đèn nguồn (đỏ)	Sáng liên tục	Nguồn điện đầu vào bình thường

Thông số điện

Thông số	Giá trị
Tần số đầu vào	47Hz – 63Hz
Điện áp khởi động	Trên 70Vac
Dòng điện đầu vào tối đa	1,5A
Công suất tiêu thụ ở chế độ chờ	≤ 4W
Cầu chì đầu vào	T3.15AL/250Vac
Sai số điện áp đầu ra	±2,0%
Độ trễ khởi động	Tối đa 1s ở 220Vac

Bảo vệ và an toàn

Bảo vệ sụt áp đầu vào	Kích hoạt trên 70Vac, ngắt dưới 65Vac
Bảo vệ quá áp đầu ra	Dưới 6,5V, tự phục hồi
Bảo vệ quá dòng / quá công suất	Kích hoạt ở 1,3–1,6 lần dòng điện định mức
Bảo vệ ngắn mạch	Tự phục hồi
Điện trở tiếp đất	Dưới 0,1Ω

So sánh nhanh với BR860 Pro

BR860 Pro là phiên bản nâng cấp của BR860, phù hợp cho các dự án cần tải lớn hơn và chất lượng hình ảnh cao cấp hơn.

Tiêu chí	BR860	BR860 Pro
Tải tối đa (8bit)	512×384@60Hz	512×512@60Hz
Tải tối đa khi dùng với COEX	512×384@60Hz (chỉ tín hiệu 10bit)	512×512@60Hz (10bit), 512×256@60Hz (12bit)
Độ sâu màu / grayscale	18bit+, cải thiện gấp 4 lần	22bit+, cải thiện gấp 64 lần, kèm hiệu chỉnh grayscale đa lớp
HDR	Không hỗ trợ	Hỗ trợ HDR10 và HLG
Bù nhiệt	Không có tính năng riêng	Thermal Compensation 2.0, tạo dữ liệu bù nhiệt riêng cho từng điểm ảnh
Độ trễ thấp	Chỉ khi module dùng driver IC có RAM tích hợp	Bật mặc định, hỗ trợ rộng hơn
Chế độ tiết kiệm điện	Không có	One-Click Sleep qua NovaLCT
Dòng điện đầu ra	15,5A (định mức)	35A (định mức), 40A (tối đa)
Điện áp đầu ra	Điều chỉnh 3,8V/4V/4,2V	Cố định 4,0V
MTBF	≥ 100.000 giờ	≥ 150.000 giờ
Kích thước / trọng lượng	492×166×22,1mm	492×166×23,1mm, 430,5g

Nhìn chung, BR860 phù hợp với các dự án tầm trung cần độ ổn định và chi phí hợp lý, trong khi BR860 Pro dành cho các dự án cần tải lớn hơn, hình ảnh grayscale mượt hơn và hỗ trợ HDR.

Phù hợp với những công trình nào

• Màn hình LED trong nhà và ngoài trời cần tích hợp nguồn gọn nhẹ, giảm dây nối.
• Dự án cần độ tin cậy cao nhờ cơ chế sao lưu vòng lặp và sao lưu chương trình kép.
• Hệ thống cần quản lý và giám sát từ xa: nhiệt độ, điện áp, lỗi kết nối.
• Màn hình LED ghép nhiều module, cần hiệu chỉnh đồng đều độ sáng và màu sắc giữa các lô sản xuất khác nhau.
