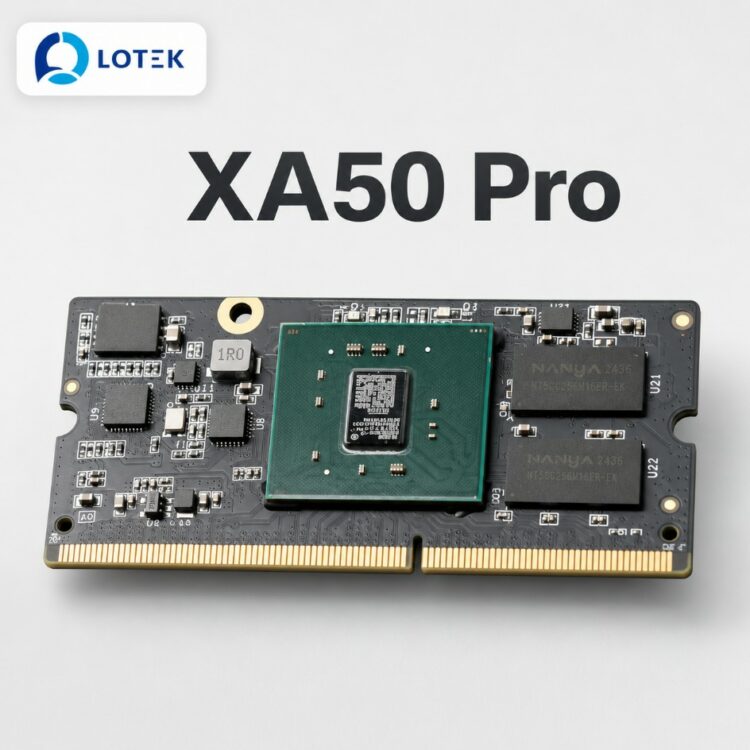

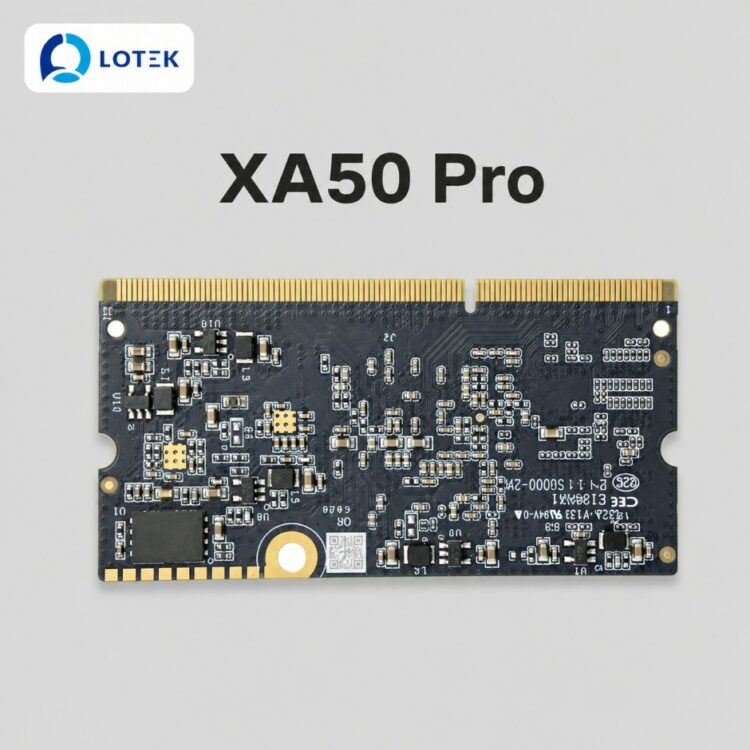

Card thu màn hình LED XA50 Pro Novastar

Thông số kỹ thuật

Thông số kỹ thuật XA50 Pro
Loại thiết bị	Card thu 5G cao cấp, thuộc dòng điều khiển thế hệ mới COEX series
Băng thông	5G
Đầu nối	DDR3, nhỏ gọn và linh hoạt cho thiết kế kết cấu cabinet
Tải tối đa	512×1024 điểm ảnh mỗi card, với nguồn video 8bit và 10bit dùng driver PWM đạt 1024×512@60Hz; với nguồn video 12bit đạt 620×512@60Hz
Tần số quét	Thích ứng tự động từ 23,98Hz đến 240Hz, bước điều chỉnh chính xác tới 0,01Hz, không cần cài đặt lại khi đổi tần số nguồn phát
Đường truyền dữ liệu	Hỗ trợ tối đa 40 nhóm dữ liệu RGB song song hoặc 64 nhóm dữ liệu nối tiếp, kèm khả năng truyền LVDS (cần firmware chuyên dụng)
HDR	Hỗ trợ HDR10 theo chuẩn SMPTE ST 2084 và SMPTE ST 2086, cùng chuẩn HLG
Điện áp cấp nguồn	DC 3,8V đến 5,5V (nguồn ngoài, không tích hợp module nguồn trên card)
Dòng điện và công suất định mức	Dòng định mức 1A, công suất định mức 5W
Nhiệt độ hoạt động	-20°C đến +70°C, độ ẩm 10% đến 90% RH không ngưng tụ
Kích thước	67,6 × 35,0 × 4,3 mm, độ dày board không quá 1,5mm, tổng độ dày không quá 5,0mm
Trọng lượng	10,4g (một card đơn)
Chứng nhận	RoHS, EMC Class A

Tổng quan sản phẩm

XA50 Pro là card thu 5G cao cấp thuộc dòng điều khiển thế hệ mới COEX series của Novastar, được thiết kế cho những dự án đòi hỏi mật độ điểm ảnh cao và tần số quét lớn trên cùng một card. Với nguồn video 8bit và 10bit dùng driver PWM, một card XA50 Pro tải được tới 1024×512@60Hz, còn với nguồn video 12bit tải tối đa là 620×512@60Hz. Đầu nối DDR3 giúp card nhỏ gọn, linh hoạt lắp đặt trong nhiều kiểu kết cấu cabinet khác nhau, đồng thời hỗ trợ tới 40 nhóm dữ liệu RGB song song hoặc 64 nhóm dữ liệu nối tiếp, và có thể truyền theo chuẩn LVDS để kéo dài khoảng cách từ hub board đến module.

Khác với các dòng card thu tích hợp sẵn module nguồn, XA50 Pro nhận nguồn ngoài DC 3,8V đến 5,5V và cần được thiết kế tản nhiệt riêng, phù hợp với các cabinet đã có sẵn hệ thống nguồn trung tâm hoặc các dự án cần tối ưu không gian lắp đặt bên trong module.

Điểm mạnh nhất của XA50 Pro nằm ở bộ công nghệ hình ảnh độc quyền của Novastar: Adaptive Thermal Compensation bù nhiệt theo thời gian thực cho từng cabinet, Image Booster nâng cấp mức xám và độ chính xác màu, Dynamic Booster tăng tương phản đồng thời tiết kiệm điện, cùng Multi-layer Full Grayscale Calibration giữ hình ảnh đồng đều ngay cả ở mức xám thấp. Card cũng hỗ trợ đầy đủ HDR10 và HLG, phù hợp cho các dự án trình chiếu nội dung chất lượng cao.

Công nghệ hình ảnh độc quyền

Tính năng khác

Cải thiện hiệu ứng hiển thị

• Multi-Mode, áp dụng chế độ hiển thị khác nhau tùy theo kịch bản sử dụng, đảm bảo chất lượng hình ảnh tối ưu trong từng trường hợp.
• Brightness Overdrive, tăng độ sáng tối đa của màn hình trong khi vẫn cân bằng độ đồng đều, mở rộng dải tương phản động.
• Seam Correction with Mobile Phones, chỉnh sửa chênh lệch độ sáng tại đường ghép module hoặc cabinet trực tiếp bằng điện thoại (cần phối hợp với dòng sản phẩm TU).
• Shutter Fit, tự động điều chỉnh thông số driver IC theo góc màn trập máy quay, khắc phục hiện tượng vệt đen hoặc lệch mức xám khi quay phim trong các ứng dụng xR.
• Hiệu chỉnh độ sáng và màu sắc theo từng điểm ảnh, cùng khả năng điều chỉnh nhanh đường sáng tối chỉ trong vài mili giây.
• Độ trễ thấp, giảm còn 1 khung hình khi dùng với module có driver IC tích hợp RAM.
• Hỗ trợ 3D khi phối hợp với bộ điều khiển tương thích, và xoay ảnh theo bội số 90 độ.

Cải thiện khả năng bảo trì

• Quản lý và tải nhanh hệ số hiệu chỉnh lên card thu, hỗ trợ đọc ngược để lưu lại phần cứng.
• Tự động hiệu chỉnh module mới khi thay thế module cũ có bộ nhớ flash, đảm bảo độ sáng và màu sắc không đổi.
• Áp dụng hệ số hiệu chỉnh trong flash module chỉ bằng một thao tác giữ nút self-test, ngay cả khi mất kết nối Ethernet.
• Mapping 1.1, hiển thị số controller, số card thu và thông tin cổng Ethernet ngay trên cabinet để xác định vị trí và sơ đồ kết nối.
• Giám sát nhiệt độ và điện áp theo thời gian thực, cùng khả năng phát hiện lỗi bit và ghi nhận số gói dữ liệu lỗi trên cổng Ethernet.
• Phát hiện trạng thái hoạt động khi dùng hai nguồn điện song song.

Cải thiện độ tin cậy

• Dự phòng kép trên cùng một hub board, hai card thu có thể lắp song song, card dự phòng tiếp quản ngay khi card chính gặp sự cố, trạng thái cả hai được giám sát liên tục.
• Dự phòng vòng lặp (Loop Backup) giữa card thu và bộ điều khiển, màn hình vẫn hiển thị bình thường nếu một điểm trên đường truyền gặp sự cố.
• Backup kép cấu hình và chương trình firmware, tránh tình trạng card bị treo bất thường khi cập nhật phần mềm.
• Sao chép cấu hình cabinet sang các cabinet khác chỉ bằng một thao tác, rút ngắn thời gian triển khai số lượng lớn.

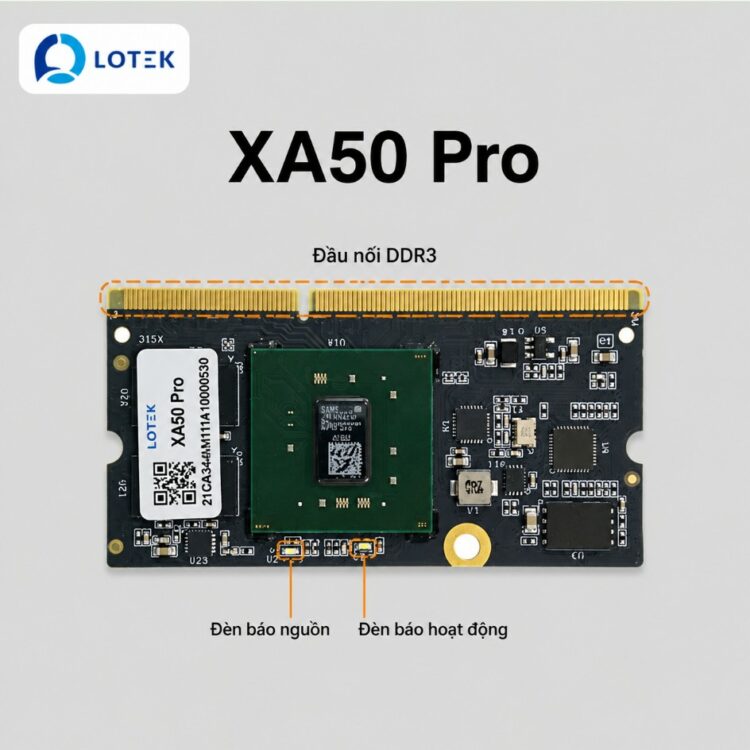

Đèn báo trạng thái

Đèn báo	Trạng thái	Ý nghĩa
Đèn Running (Xanh lá)	Nhấp nháy mỗi 1 giây	Card thu hoạt động bình thường, cáp Ethernet kết nối tốt và có tín hiệu hình ảnh đầu vào
	Nhấp nháy mỗi 3 giây	Kết nối cáp Ethernet bất thường
	Nhấp nháy 3 lần mỗi 0,5 giây	Cáp Ethernet kết nối bình thường nhưng chưa có tín hiệu hình ảnh
	Nhấp nháy mỗi 0,2 giây	Card không nạp được chương trình trong vùng ứng dụng, đang chạy bằng chương trình backup
	Nhấp nháy 8 lần mỗi 0,5 giây	Vừa xảy ra chuyển đổi dự phòng trên cổng Ethernet, tính năng Loop Backup đã kích hoạt
Đèn Power (Đỏ)	Sáng liên tục	Nguồn điện đầu vào hoạt động bình thường

Lưu ý về tản nhiệt và lắp đặt

Vì không tích hợp module nguồn, XA50 Pro tập trung toàn bộ diện tích board cho xử lý tín hiệu và cần được tản nhiệt đúng cách để đảm bảo hoạt động ổn định. Novastar khuyến nghị sử dụng tấm tản nhiệt nhôm có kích thước lớn hơn 250,0 × 250,0 × 3,0 mm, hoặc phương án tản nhiệt khác có hiệu quả tương đương. Chất liệu cabinet cũng cần đáp ứng yêu cầu tản nhiệt tương ứng để tránh ảnh hưởng đến độ bền và hiệu năng của card trong quá trình vận hành liên tục.

Dòng điện và công suất tiêu thụ thực tế có thể thay đổi tùy theo cài đặt sản phẩm, cách sử dụng và điều kiện môi trường lắp đặt.

Phù hợp với những công trình nào

• Màn hình LED mật độ điểm ảnh cao, cần một card thu tải được số lượng lớn điểm ảnh mà vẫn giữ kích thước nhỏ gọn.
• Trường quay ảo, ứng dụng xR cần tần số quét linh hoạt lên đến 240Hz và khả năng khắc phục vệt đen khi quay phim nhờ Shutter Fit.
• Dự án trình chiếu nội dung HDR, tận dụng Image Booster và Dynamic Booster để đạt độ chính xác màu và độ tương phản cao.
• Cabinet đã có sẵn hệ thống nguồn trung tâm hoặc cần tối ưu diện tích lắp đặt bên trong module, phù hợp với thiết kế không tích hợp nguồn của XA50 Pro.
