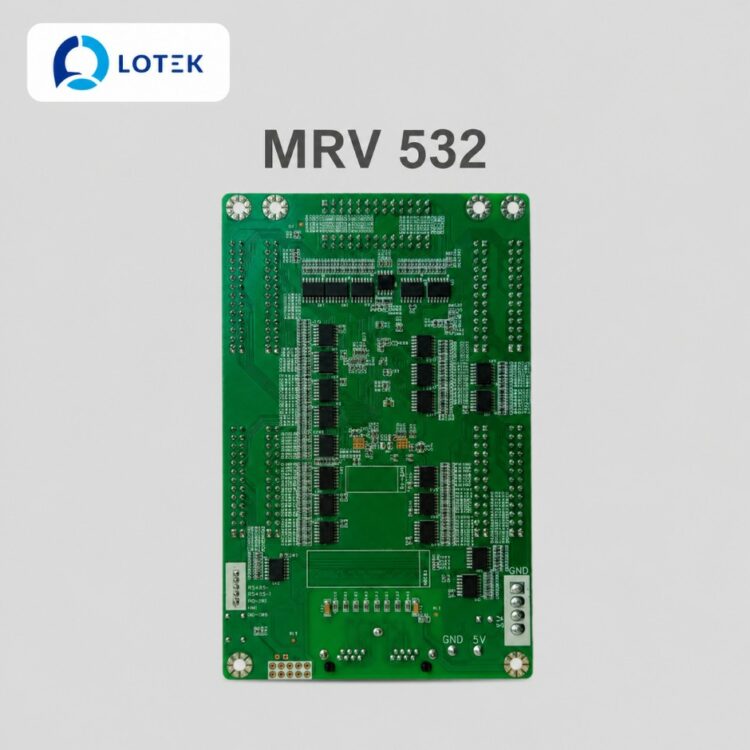

Card thu màn hình LED MRV532 Novastar

Thông số kỹ thuật

Thông số kỹ thuật MRV532
Loại thiết bị	Card thu màn hình LED, sử dụng 10 cổng kết nối chuẩn HUB320F cho khả năng truyền dữ liệu ổn định
Đường truyền dữ liệu	Tối đa 40 nhóm dữ liệu RGB điểm ảnh thật, 40 nhóm dữ liệu sub-pixel loại 3 LED, hoặc 30 nhóm dữ liệu sub-pixel loại 4 LED
Tải tối đa (driver PWM, dùng với controller M3)	512×512@60Hz với nguồn video 8bit; 512×384@60Hz với nguồn video 10bit và 12bit
Tải tối đa (driver PWM, dùng với controller COEX)	512×512@60Hz với nguồn video 8bit và 10bit; 512×384@60Hz với nguồn video 12bit
Tải tối đa (driver thông thường, dùng với controller M3)	512×384@60Hz với nguồn video 8bit; 256×384@60Hz với nguồn video 10bit và 12bit
Tải tối đa (driver thông thường, dùng với controller COEX)	512×384@60Hz với nguồn video 8bit và 10bit; 256×384@60Hz với nguồn video 12bit
HDR	Hỗ trợ HDR10 theo chuẩn SMPTE ST 2084 và SMPTE ST 2086, cùng chuẩn HLG
Điện áp cấp nguồn	DC 3,8V đến 5,5V
Dòng điện và công suất định mức	Dòng định mức 0,5A, công suất định mức 2,5W
Nhiệt độ hoạt động	-20°C đến +70°C, độ ẩm 10% đến 90% RH không ngưng tụ
Nhiệt độ lưu kho	-25°C đến +125°C, độ ẩm 0% đến 95% RH không ngưng tụ
Kích thước	146,0 × 91,5 × 19,2 mm, độ dày board không quá 2,0mm, tổng độ dày không quá 20,0mm
Trọng lượng	99,5g (một card đơn)
Chứng nhận	RoHS, EMC Class A

Tổng quan sản phẩm

MRV532 là card thu màn hình LED của Novastar, sử dụng 10 cổng kết nối chuẩn HUB320F để đảm bảo khả năng truyền dữ liệu ổn định giữa card thu và module. Với cấu hình dữ liệu điểm ảnh thật, card hỗ trợ tối đa 40 nhóm dữ liệu RGB, hoặc 40 nhóm dữ liệu sub-pixel loại 3 LED, hoặc 30 nhóm dữ liệu sub-pixel loại 4 LED, đáp ứng linh hoạt nhiều cấu hình module khác nhau. Tùy loại driver và controller sử dụng, một card MRV532 tải được tối đa 512×512@60Hz với nguồn video 8bit khi dùng driver PWM kết hợp controller M3 hoặc COEX.

MRV532 hỗ trợ đầy đủ các công nghệ hình ảnh cốt lõi của Novastar bao gồm Color Management theo chuẩn Rec.709, DCI-P3, Rec.2020, công nghệ 18bit+ cải thiện mức xám lên 4 lần, và hỗ trợ HDR10 cùng HLG cho nội dung chất lượng cao. Card cũng có nút self-test cho phép Quý khách xuất hình test pattern trực tiếp trên màn hình khi mất kết nối Ethernet, và cổng kết nối LCD 5 chân giúp gắn thêm màn hình LCD hiển thị trạng thái nếu dùng firmware chuyên dụng.

Một điểm đáng chú ý riêng của MRV532 là tính năng Module Auto Light-up, khi lắp module mới có bộ nhớ flash, file cấu hình lưu trong module sẽ tự động tải lên card thu ngay khi cấp nguồn, giúp module mới sáng đúng ngay từ đầu mà không cần thao tác thủ công.

Tính năng nổi bật

Cải thiện hiệu ứng hiển thị

• Color Management, hỗ trợ dải màu chuẩn Rec.709, DCI-P3, Rec.2020 và dải màu tùy chỉnh, cho màu sắc chính xác hơn trên màn hình.
• Công nghệ 18bit+, cải thiện mức xám màn hình LED lên 4 lần, tránh mất chi tiết mức xám khi độ sáng thấp.
• Hỗ trợ HDR10 tuân thủ chuẩn SMPTE ST 2084 và SMPTE ST 2086, cùng chuẩn HLG, tái tạo dải sáng tối rộng hơn cho nội dung HDR gốc.
• Hiệu chỉnh độ sáng và màu sắc theo từng điểm ảnh, cùng khả năng điều chỉnh nhanh đường sáng tối do ghép nối module hoặc cabinet.
• Multi-batch Adjustment, điều chỉnh độ sáng cabinet hoặc module để giảm chênh lệch do khác lô sản xuất.
• Độ trễ thấp, giảm còn 1 khung hình khi dùng module có driver IC tích hợp RAM.
• Hỗ trợ 3D khi phối hợp với bộ điều khiển tương thích.
• Individual Gamma Adjustment for RGB, điều chỉnh riêng gamma đỏ, xanh lá, xanh dương để kiểm soát hiện tượng lệch màu ở mức xám thấp.
• Xoay ảnh hiển thị theo bội số 90 độ.

Cải thiện khả năng bảo trì

• Tự động hiệu chỉnh module mới khi thay thế module cũ có bộ nhớ flash, giữ nguyên độ sáng và màu sắc đồng đều.
• Module Auto Light-up (cần firmware chuyên dụng), tự động tải file cấu hình lưu trong module mới lên card thu ngay khi cấp nguồn, đảm bảo module sáng đúng ngay từ đầu.
• Quản lý thông tin bộ nhớ flash của module, lưu và đọc ngược hệ số hiệu chỉnh cùng ID module.
• Áp dụng hệ số hiệu chỉnh trong flash module chỉ bằng một thao tác giữ nút self-test, ngay cả khi mất kết nối Ethernet.
• Mapping 1.1, hiển thị số controller, số card thu và thông tin cổng Ethernet ngay trên cabinet.
• Tùy chỉnh hình ảnh hiển thị khi khởi động, khi mất cáp Ethernet hoặc không có tín hiệu video.
• Giám sát nhiệt độ và điện áp card thu theo thời gian thực, không cần thiết bị ngoài.
• Phát hiện lỗi bit, giám sát cổng Ethernet theo thời gian thực để hỗ trợ khắc phục sự cố kết nối mạng.
• Đọc ngược chương trình firmware và thông số cấu hình, lưu về máy tính.

Cải thiện độ tin cậy

• Dual NCP Backup, file NCP được lưu đồng thời ở vùng ứng dụng và vùng factory của card thu. Card thường dùng file NCP ở vùng ứng dụng, nhưng có thể khôi phục từ vùng factory khi reset về mặc định.
• Dự phòng vòng lặp (Loop Backup) giữa card thu và bộ điều khiển, màn hình vẫn hiển thị bình thường nếu một điểm trên đường truyền gặp sự cố.
• Backup kép thông số cấu hình, lưu đồng thời ở vùng ứng dụng và vùng factory, có thể khôi phục khi cần.
• Backup kép chương trình firmware, tránh tình trạng card bị treo bất thường khi cập nhật phần mềm.

Cổng kết nối và các bộ phận

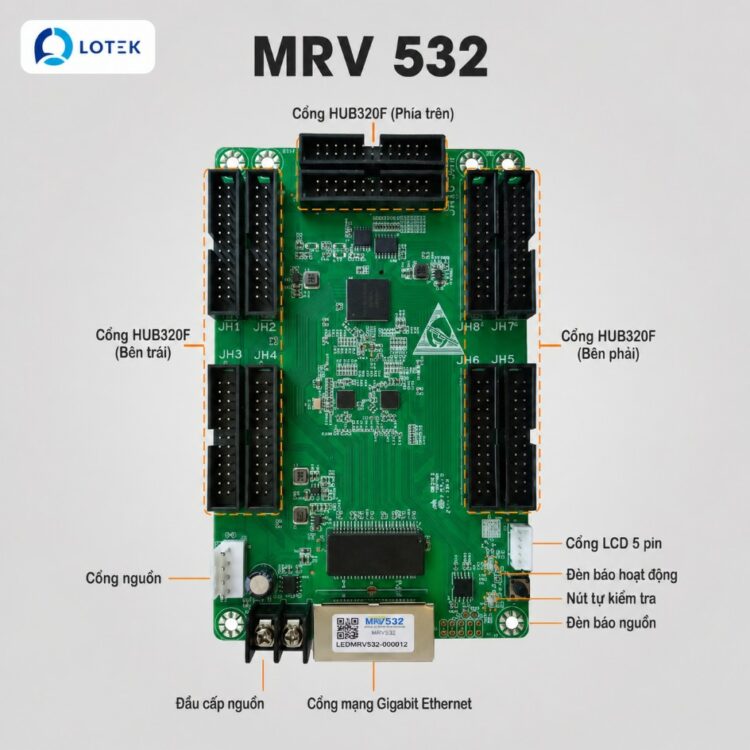

Bộ phận	Chức năng
Cổng HUB320F	10 cổng kết nối với module LED
Cổng nguồn	Kết nối nguồn điện đầu vào, có 2 vị trí cổng để Quý khách chọn lắp một trong hai
Cổng Gigabit Ethernet	Kết nối với card gửi hoặc ghép nối các card thu khác theo chuỗi, mỗi cổng dùng được cả hai chiều đầu vào và đầu ra
Nút Self-test	Dùng để xuất hình test pattern. Khi mất kết nối Ethernet, nhấn nút hai lần để hiện test pattern trên màn hình, nhấn tiếp để chuyển sang mẫu khác
Cổng kết nối LCD 5 chân	Kết nối với màn hình LCD hiển thị trạng thái (các tính năng liên quan đến LCD chỉ hoạt động khi dùng firmware chuyên dụng)

Đèn báo trạng thái

Đèn báo	Trạng thái	Ý nghĩa
Đèn Running (Xanh lá)	Nhấp nháy mỗi 1 giây	Card thu hoạt động bình thường, cáp Ethernet kết nối tốt và có tín hiệu hình ảnh đầu vào
	Nhấp nháy mỗi 3 giây	Kết nối cáp Ethernet bất thường
	Nhấp nháy 3 lần mỗi 0,5 giây	Cáp Ethernet kết nối bình thường nhưng chưa có tín hiệu hình ảnh
	Nhấp nháy mỗi 0,2 giây	Card không nạp được chương trình trong vùng ứng dụng, đang chạy bằng chương trình backup
	Nhấp nháy 8 lần mỗi 0,5 giây	Vừa xảy ra chuyển đổi dự phòng trên cổng Ethernet, tính năng Loop Backup đã kích hoạt
Đèn Power (Đỏ)	Sáng liên tục	Nguồn điện đầu vào hoạt động bình thường

Đóng gói và phụ kiện

Đóng gói	Mỗi card được bọc túi chống tĩnh điện kèm mút chống va đập riêng, mỗi thùng đóng gói chứa 100 card
Kích thước thùng đóng gói	625,0 × 180,0 × 470,0 mm

Phù hợp với những công trình nào

• Màn hình LED cỡ trung đến lớn, cần card thu với nhiều cổng HUB320F để kết nối ổn định số lượng module lớn.
• Dự án cần thay module thường xuyên, tận dụng Module Auto Light-up để module mới sáng đúng ngay lập tức mà không cần cấu hình lại thủ công.
• Dự án trình chiếu nội dung HDR, tận dụng khả năng hỗ trợ HDR10 và HLG để tái tạo dải sáng tối chân thực.
• Cabinet cần chức năng self-test tại chỗ để kiểm tra nhanh màn hình khi chưa kết nối được với hệ thống điều khiển trung tâm.
