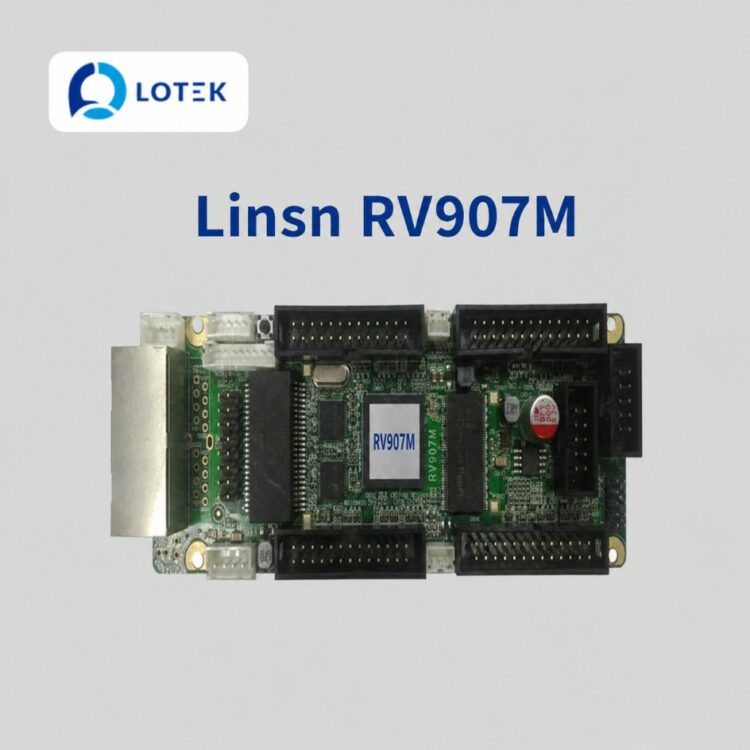

Card thu màn hình LED Linsn RV907M

Thông số kỹ thuật

Thông số kỹ thuật Linsn RV907M
Dòng sản phẩm	Card thu LED (LED Receiving Card) – dòng nhỏ gọn, chuyên dụng cho màn hình LED cho thuê (Rental)
Model	Linsn RV907M
Thiết kế	Kích thước nhỏ gọn, tương thích hoàn hảo với màn hình LED rental và video wall
Số nhóm dữ liệu xuất	16 nhóm RGBR' / 20 nhóm RGB / 24 nhóm RGB / 32 nhóm serial – linh hoạt theo nhu cầu
Độ phân giải tối đa (1 card)	1024 × 256 pixel (có giá trị khuyến nghị tùy theo thiết kế màn hình)
Hỗ trợ tần số quét và thang xám	Hỗ trợ tần số quét cao và thang xám cao cho hầu hết các loại chip driver
Hiệu chỉnh điểm ảnh	Hỗ trợ hiệu chỉnh điểm ảnh (pixel‑by‑pixel brightness calibration) và chuyển đổi không gian màu
Cấp nguồn	Mỗi cổng có chân VCC, có thể cấp nguồn trực tiếp từ module, không cần nguồn riêng
Tính năng giám sát	Hỗ trợ kiểm tra lỗi cáp mạng (BER test)
Chứng nhận	Tuân thủ tiêu chuẩn RoHS và CE-EMC Class B của EU
Bảo hành	2 năm

Tổng quan sản phẩm

Linsn RV907M là card thu LED (receiving card) dòng nhỏ gọn, được thiết kế đặc biệt cho các màn hình LED cho thuê (Rental LED displays) và màn hình LED video wall. Với kích thước nhỏ gọn và khả năng tương thích hoàn hảo với nhiều loại màn hình LED, RV907M mang đến giải pháp tối ưu cho các ứng dụng rental cần di chuyển, lắp đặt và tháo dỡ nhanh chóng.

Điểm mạnh của RV907M là tính linh hoạt vượt trội trong cấu hình xuất dữ liệu với 4 chế độ: 16 nhóm RGBR', 20 nhóm RGB, 24 nhóm RGB hoặc 32 nhóm dữ liệu serial, giúp tối ưu hóa hiệu suất cho nhiều loại module LED và thiết kế màn hình khác nhau. Card hỗ trợ độ phân giải tối đa 1024×256 pixel và có khả năng cấp nguồn từ module LED thông qua chân VCC trên mỗi cổng kết nối, không cần nguồn cấp riêng cho card thu.

RV907M còn được trang bị tính năng hiệu chỉnh điểm ảnh (pixel‑by‑pixel brightness calibration), chuyển đổi không gian màu và hỗ trợ tần số quét cao cùng thang xám cao cho hầu hết các loại chip driver, mang đến chất lượng hình ảnh sắc nét, sống động và mượt mà. Ngoài ra, card hỗ trợ kiểm tra lỗi cáp mạng (BER test) và tuân thủ các tiêu chuẩn RoHS và CE-EMC Class B – đáp ứng mọi yêu cầu khắt khe của các màn hình LED chuyên nghiệp trong lĩnh vực sự kiện và cho thuê.

Tính năng nổi bật

• Linh hoạt xuất dữ liệu: Hỗ trợ 4 chế độ xuất: 16 nhóm RGBR', 20 nhóm RGB, 24 nhóm RGB, 32 nhóm serial – tối ưu cho nhiều loại module và ứng dụng khác nhau.
• Tương thích hoàn hảo với màn hình rental: Thiết kế nhỏ gọn, dễ dàng lắp đặt và tháo dỡ, phù hợp với các ứng dụng di động và sự kiện.
• Tần số quét và thang xám cao: Tương thích với hầu hết các loại chip driver, mang đến hình ảnh sắc nét, mượt mà và chi tiết.
• Cấp nguồn từ module LED: Mỗi cổng có chân VCC, có thể lấy nguồn trực tiếp từ module, không cần nguồn riêng cho card thu, giảm thiểu dây cáp.
• Hiệu chỉnh điểm ảnh (pixel‑by‑pixel brightness calibration): Cho phép hiệu chỉnh từng điểm ảnh riêng lẻ, đảm bảo độ sáng đồng đều và chất lượng hiển thị tối ưu.
• Chuyển đổi không gian màu: Hỗ trợ chuyển đổi không gian màu trên từng card, đáp ứng các yêu cầu về hiển thị màu chính xác.
• Kiểm tra lỗi cáp mạng (BER test): Giúp phát hiện sớm các vấn đề về truyền tín hiệu, hỗ trợ bảo trì và khắc phục sự cố nhanh chóng.
• Kích thước nhỏ gọn: Thiết kế tối ưu cho màn hình LED rental, tiết kiệm không gian trong cabinet và dễ dàng vận chuyển.
• Tuân thủ tiêu chuẩn RoHS và CE-EMC Class B: Đảm bảo chất lượng, an toàn và thân thiện với môi trường theo quy chuẩn châu Âu.

Chi tiết cổng kết nối & cấu tạo

Cổng kết nối / Thành phần	Số lượng	Mô tả
Cổng xuất (HUB)	Tùy phiên bản	Kết nối với module LED, hỗ trợ 16/20/24 nhóm RGB hoặc 32 nhóm serial tùy cấu hình.
VCC (cấp nguồn từ module)	Có	Lấy nguồn từ module LED, không cần nguồn riêng cho card thu.
Ethernet (RJ45) Input	2	Nhận tín hiệu từ card gửi hoặc card thu trước đó.
Ethernet (RJ45) Output	2	Truyền tín hiệu sang card thu kế tiếp trong chuỗi cascade.

Phù hợp với những công trình nào

• Màn hình LED cho thuê (Rental LED displays): Với thiết kế nhỏ gọn và khả năng xuất dữ liệu linh hoạt, RV907M là lựa chọn lý tưởng cho các sự kiện, concert, hội chợ triển lãm cần di chuyển và lắp đặt nhanh.
• Màn hình LED video wall: Hỗ trợ tần số quét cao và thang xám cao, đáp ứng các màn hình ghép lớn với chất lượng hiển thị vượt trội.
• Màn hình LED sân khấu và sự kiện: Với tính năng hiệu chỉnh điểm ảnh và kiểm tra lỗi cáp mạng, RV907M đảm bảo chất lượng hình ảnh và độ tin cậy cao.
• Hệ thống yêu cầu cấp nguồn từ module: Với chân VCC trên mỗi cổng, RV907M giúp đơn giản hóa hệ thống cấp nguồn, giảm thiểu dây cáp.
• Ứng dụng đa dạng module LED: Với 4 chế độ xuất dữ liệu (16/20/24 nhóm RGB hoặc 32 nhóm serial), RV907M thích ứng với nhiều loại module và thiết kế khác nhau.
