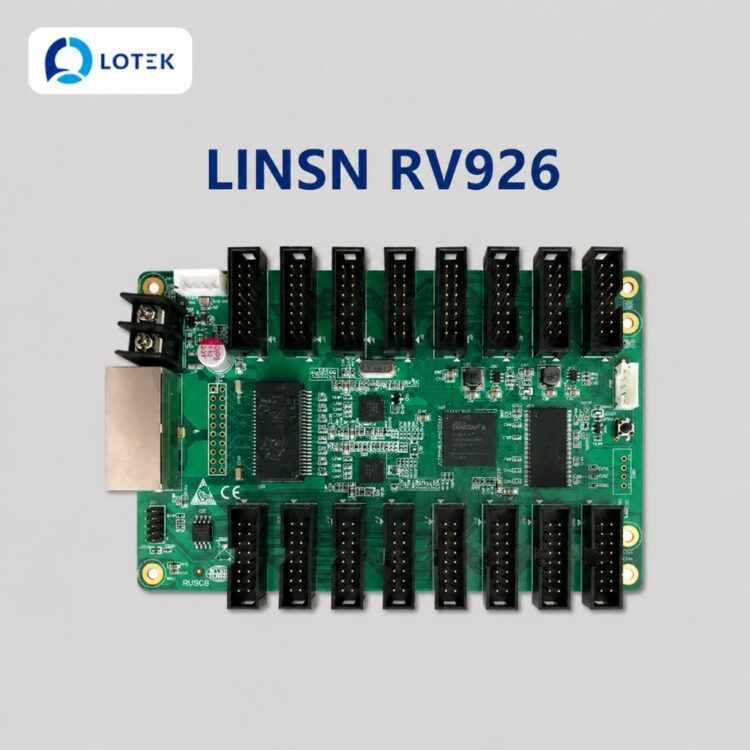

Card thu màn hình LED Linsn RV926

Thông số kỹ thuật

Thông số kỹ thuật Linsn RV926
Dòng sản phẩm	Card thu LED (LED Receiving Card) – tích hợp 16 cổng HUB75E, hỗ trợ scan 32
Model	Linsn RV926
Tương thích	Tương thích với RV908 (cùng kích thước); tương đương RV901 + hub HUB75 (hỗ trợ scan 32)
Cổng kết nối module	16×cổng HUB75E (16‑pin) – tích hợp sẵn, không cần hub card trung gian
Hỗ trợ scan	Hỗ trợ scan tối đa 32 (supports up to 32 scan mode)
Số nhóm dữ liệu RGB	32 nhóm dữ liệu RGB
Độ phân giải tối đa (1 card)	256 × 1024 hoặc 512 × 512 pixel
Hỗ trợ giải mã	Hỗ trợ giải mã 138, 595 serial decode và các chế độ khác
Hiệu chỉnh điểm ảnh	Hỗ trợ hiệu chỉnh điểm ảnh (pixel‑by‑pixel brightness and color calibration) và chuyển đổi không gian màu
Tần số quét và thang xám	Hỗ trợ tần số quét cao và thang xám cao
Tương thích driver IC	Hỗ trợ driver IC thông thường và hầu hết các driver IC PWM
Đọc ngược cấu hình	Hỗ trợ đọc ngược file RCG
Chứng nhận	Tuân thủ tiêu chuẩn RoHS và CE-EMC Class B của EU
Bảo hành	2 năm

Tổng quan sản phẩm

Linsn RV926 là card thu LED (receiving card) thế hệ mới, được thiết kế cho các màn hình LED full‑color với hiệu suất hiển thị vượt trội. Điểm đặc biệt của RV926 là tích hợp sẵn 16 cổng HUB75E hỗ trợ chế độ scan tối đa 32, cho phép kết nối trực tiếp với module LED mà không cần hub card trung gian, giảm thiểu điểm tiếp xúc, đơn giản hóa lắp đặt và tăng độ tin cậy cho hệ thống.

RV926 tương thích với RV908 (cùng kích thước) và tương đương với RV901 kết hợp hub HUB75 (hỗ trợ scan 32). Card hỗ trợ xuất 32 nhóm dữ liệu RGB và đạt độ phân giải tối đa 256×1024 hoặc 512×512 pixel trên mỗi card, đáp ứng tốt cho các màn hình LED có kích thước trung bình và lớn.

RV926 còn được trang bị hệ thống hiệu chỉnh điểm ảnh (pixel‑by‑pixel brightness and color calibration) và chuyển đổi không gian màu, đảm bảo chất lượng hiển thị đồng đều và chính xác trên toàn bộ màn hình. Card hỗ trợ tần số quét cao và thang xám cao, tương thích với driver IC thông thường và hầu hết các driver IC PWM, đồng thời hỗ trợ các chế độ giải mã 138, 595 serial và nhiều chế độ khác. Với khả năng đọc ngược file RCG và tuân thủ các tiêu chuẩn RoHS, CE-EMC Class B, RV926 là lựa chọn hoàn hảo cho các dự án màn hình LED chuyên nghiệp.

Tính năng nổi bật

• Tích hợp 16 cổng HUB75E: Kết nối trực tiếp với module LED, không cần hub card trung gian, tiết kiệm chi phí, đơn giản hóa lắp đặt và tăng độ tin cậy.
• Hỗ trợ scan tối đa 32: Tương thích với nhiều loại module LED và thiết kế màn hình khác nhau, đặc biệt phù hợp với các module có chế độ quét cao.
• 32 nhóm dữ liệu RGB: Số nhóm dữ liệu lớn nhất trong phân khúc, cho phép hiển thị màu sắc phong phú và chi tiết, đáp ứng các ứng dụng yêu cầu chất lượng hình ảnh cao.
• Độ phân giải tối đa 256×1024 hoặc 512×512 pixel / card: Tải lớn giúp tiết kiệm số lượng card thu, giảm chi phí hệ thống và đơn giản hóa việc quản lý.
• Hiệu chỉnh điểm ảnh (pixel‑by‑pixel brightness and color calibration): Cho phép hiệu chỉnh từng điểm ảnh riêng lẻ về cả độ sáng và màu sắc, đảm bảo chất lượng hiển thị đồng đều và chính xác.
• Chuyển đổi không gian màu: Hỗ trợ chuyển đổi không gian màu trên từng card, đáp ứng các yêu cầu về hiển thị màu chính xác cho các ứng dụng chuyên nghiệp.
• Tần số quét và thang xám cao: Mang đến hình ảnh sắc nét, mượt mà và chi tiết, không bị nhấp nháy hay giật.
• Tương thích rộng rãi với driver IC: Hỗ trợ driver IC thông thường và hầu hết các driver IC PWM, linh hoạt với nhiều loại module LED.
• Hỗ trợ đa dạng chế độ giải mã: Tương thích với giải mã 138, 595 serial decode và các chế độ khác, đáp ứng nhiều loại tấm nền LED.
• Đọc ngược file RCG: Hỗ trợ đọc ngược file cấu hình RCG, giúp sao lưu và phục hồi cài đặt dễ dàng.
• Tương thích với RV908 (cùng kích thước): Dễ dàng thay thế và nâng cấp mà không cần thay đổi thiết kế cabinet.
• Tuân thủ tiêu chuẩn RoHS và CE-EMC Class B: Đảm bảo chất lượng, an toàn và thân thiện với môi trường theo quy chuẩn châu Âu.

Chi tiết cổng kết nối & cấu tạo

Cổng kết nối / Thành phần	Số lượng	Mô tả
HUB75E (16‑pin)	16	Kết nối trực tiếp với module LED, hỗ trợ scan tối đa 32, không cần hub card.
Ethernet (RJ45) Input	2	Nhận tín hiệu từ card gửi hoặc card thu trước đó.
Ethernet (RJ45) Output	2	Truyền tín hiệu sang card thu kế tiếp trong chuỗi cascade.
Cổng nguồn	1	Cấp nguồn cho card thu (điện áp theo yêu cầu).

Phù hợp với những công trình nào

• Màn hình LED full‑color trong nhà và ngoài trời: Với tích hợp 16 cổng HUB75E và hỗ trợ scan 32, RV926 phù hợp cho các màn hình LED có số lượng module lớn và yêu cầu chất lượng hiển thị cao.
• Màn hình LED sự kiện và cho thuê: Hỗ trợ tần số quét cao, thang xám cao và hiệu chỉnh điểm ảnh, đáp ứng các yêu cầu khắt khe của sự kiện chuyên nghiệp.
• Màn hình LED video wall: Với độ phân giải 512×512 pixel trên mỗi card, RV926 giúp tiết kiệm số lượng card thu cho các màn hình ghép lớn.
• Hệ thống yêu cầu hiệu chỉnh màu sắc chính xác: Hỗ trợ hiệu chỉnh điểm ảnh và chuyển đổi không gian màu, đáp ứng các ứng dụng đòi hỏi chất lượng hình ảnh cao như phòng điều khiển, sản xuất nội dung.
• Thay thế hoặc nâng cấp hệ thống RV901 + hub: RV926 tương đương với RV901 kết hợp hub HUB75, giúp đơn giản hóa thiết kế và giảm chi phí.
