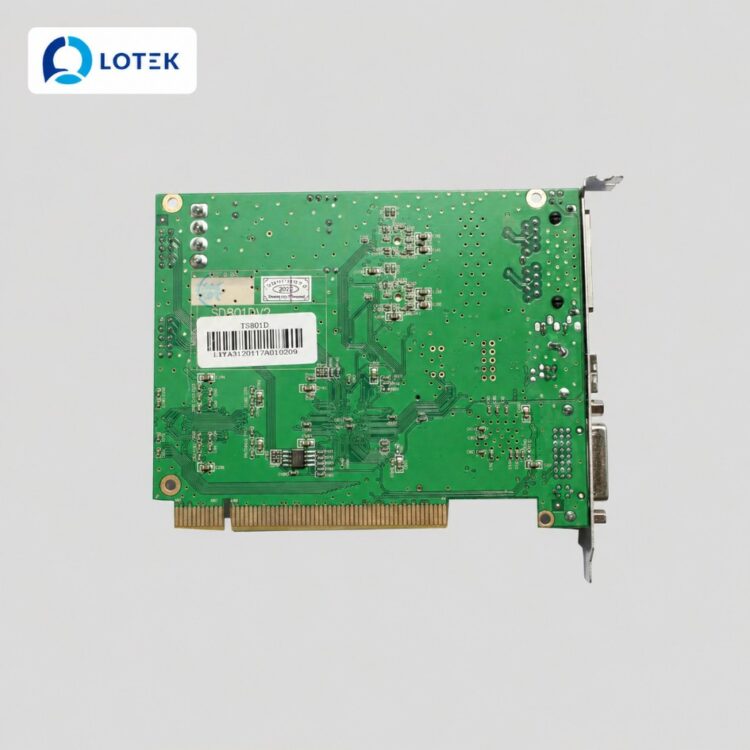

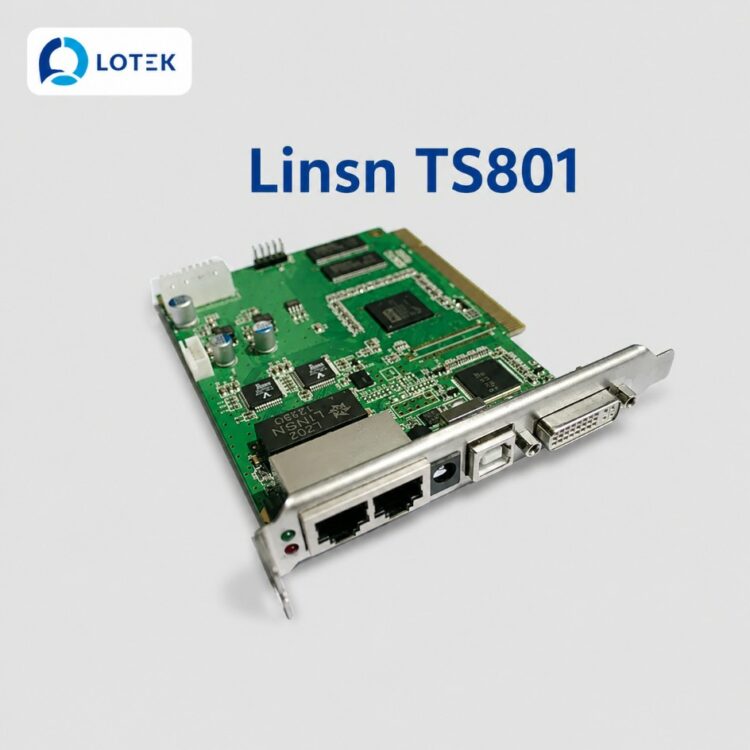

Card thu màn hình LED Linsn TS801

Thông số kỹ thuật

Thông số kỹ thuật Linsn TS801
Dòng sản phẩm	Card phát tín hiệu màn hình LED đồng bộ (Synchronous LED Sending Card), dạng cắm trong máy tính
Model	Linsn TS801 (tích hợp card điều khiển SD801D)
Chuẩn giao tiếp	PCI-E (cắm trực tiếp vào mainboard máy tính)
Kích thước hiển thị tối đa	Hỗ trợ tối đa 1280 × 1024 pixel (sử dụng 2 cổng mạng)
Các độ phân giải hỗ trợ	640×480, 800×600, 1024×768, 1280×768, 1280×800, 1280×1024, 1440×900, 1440×1080, 1600×1200, 1680×1050, 1728×1296, 1920×1080, 1920×1200, 2048×1152, 2048×1280
Cổng tín hiệu vào (Input)	1×DVI
Cổng tín hiệu ra (Output)	2×cổng mạng LAN (Ethernet)
Hỗ trợ độ sâu màu	10-bit colors (1024×1024×1024 ≈ 1.07 tỷ màu), yêu cầu video processor hỗ trợ 30-bit TTL
Chức năng xoay	Hỗ trợ xoay màn hình 0°, 90°, 180°, 270° trong phần mềm cấu hình
Tính năng mở rộng	Cascade nhiều card (thông qua switch DIP), phóng to/thu nhỏ, ghép nối nhiều màn hình, đồng bộ hoặc phát độc lập
Phần mềm điều khiển	LED Studio V9.0 trở lên
Phụ kiện đi kèm	1×card TS801, 1×cáp DVI, 1×cáp USB
Bảo hành	2 năm

Tổng quan sản phẩm

Linsn TS801 là card gửi tín hiệu LED đồng bộ thuộc dòng phổ thông của Linsn, được thiết kế cho các màn hình LED có kích thước vừa phải, với độ phân giải tối đa 1280×1024 pixel. Đây là giải pháp kinh tế, ổn định cho các ứng dụng hiển thị nội dung không yêu cầu độ phân giải quá cao nhưng vẫn cần chất lượng hình ảnh tốt và độ bền cao.

Card được cắm trực tiếp qua khe PCI-E trên mainboard máy tính, tương thích với nhiều cấu hình. TS801 nhận tín hiệu video từ cổng DVI và xuất tín hiệu điều khiển qua 2 cổng mạng tới các card thu của Linsn. Mặc dù là dòng cơ bản, TS801 vẫn được trang bị nhiều tính năng linh hoạt như xoay màn hình, zoom, ghép nối nhiều màn hình và cascade không giới hạn khi cần mở rộng.

Với mức giá cạnh tranh và bảo hành 2 năm, TS801 là lựa chọn phù hợp cho các dự án LED vừa và nhỏ, các đơn vị thi công cần tối ưu chi phí mà vẫn đảm bảo hiệu suất hoạt động ổn định.

Tính năng nổi bật

• Hỗ trợ độ phân giải tối đa 1280×1024 pixel: Đáp ứng tốt cho các màn hình LED có độ phân giải trung bình, với nhiều tùy chọn tỷ lệ khác nhau (từ 640×480 đến 2048×1280).
• Hỗ trợ độ sâu màu 10-bit: Hiển thị lên đến 1.07 tỷ màu (1024×1024×1024) khi kết hợp với video processor hỗ trợ 30-bit TTL, cho dải màu mượt mà và trung thực.
• Xoay màn hình linh hoạt: Cho phép xoay nội dung 0°, 90°, 180°, 270° trực tiếp trong phần mềm cấu hình, thuận tiện cho các màn hình treo dọc hoặc lắp đặt đặc biệt.
• Ghép nối và đồng bộ nhiều màn hình: Một card TS801 có thể điều khiển nhiều màn hình độc lập, ghép thành màn hình lớn, hoặc hiển thị đồng bộ cùng nội dung.
• Cascade không giới hạn: Sử dụng công tắc DIP trên card, dễ dàng ghép nối nhiều TS801 để mở rộng không giới hạn kích thước màn hình.
• Phóng to / thu nhỏ nội dung: Điều chỉnh tỉ lệ chiều rộng/cao để zoom nội dung, giúp hiển thị toàn bộ hoặc một phần màn hình máy tính linh hoạt.
• Tối ưu hóa cổng mạng: Hỗ trợ cấu hình linh hoạt các cổng U/D để mang được nửa chiều rộng hoặc nửa chiều cao, tối ưu tải pixel.
• Phần mềm LED Studio V9.0 trở lên: Tương thích với phiên bản mới nhất, giao diện trực quan, dễ sử dụng.

Chi tiết cổng kết nối

Cổng kết nối	Số lượng	Mô tả
Khe cắm PCI-E	1	Cắm trực tiếp vào mainboard máy tính, cấp nguồn và giao tiếp dữ liệu.
DVI Input	1	Nhận tín hiệu video từ card đồ họa máy tính hoặc đầu phát DVI.
Ethernet Output (LAN)	2	2 cổng RJ45 kết nối với card thu, truyền tín hiệu điều khiển và dữ liệu hình ảnh.
USB (cấu hình)	1	Cổng USB dùng để kết nối với phần mềm LED Studio để nạp cấu hình và cài đặt.
DIP Switch (cascade)	1	Công tắc DIP dùng để thiết lập địa chỉ cascade khi ghép nhiều card TS801.

Phù hợp với những công trình nào

• Màn hình LED trong nhà cỡ vừa: Với độ phân giải tối đa 1280×1024, TS801 thích hợp cho các bảng LED tại văn phòng, phòng họp, cửa hàng bán lẻ, trung tâm thương mại nhỏ.
• Bảng thông tin nội bộ: Dễ dàng cài đặt và vận hành, phù hợp cho các bảng tin nội bộ trong doanh nghiệp, trường học, bệnh viện.
• Màn hình sự kiện tầm trung: Phù hợp cho các sân khấu nhỏ, hội trường, phòng hội nghị có nhu cầu trình chiếu nội dung cơ bản.
• Ứng dụng cần xoay màn hình dọc: Hỗ trợ xoay 90°, giúp lắp đặt màn hình treo dọc quảng cáo hoặc hiển thị nội dung theo chiều dọc.
• Dự án cần mở rộng dần: Tính năng cascade cho phép nâng cấp quy mô màn hình khi có nhu cầu, không cần thay thế card gửi.
