Card nhận tín hiệu màn hình LED Kystar Hxs Series

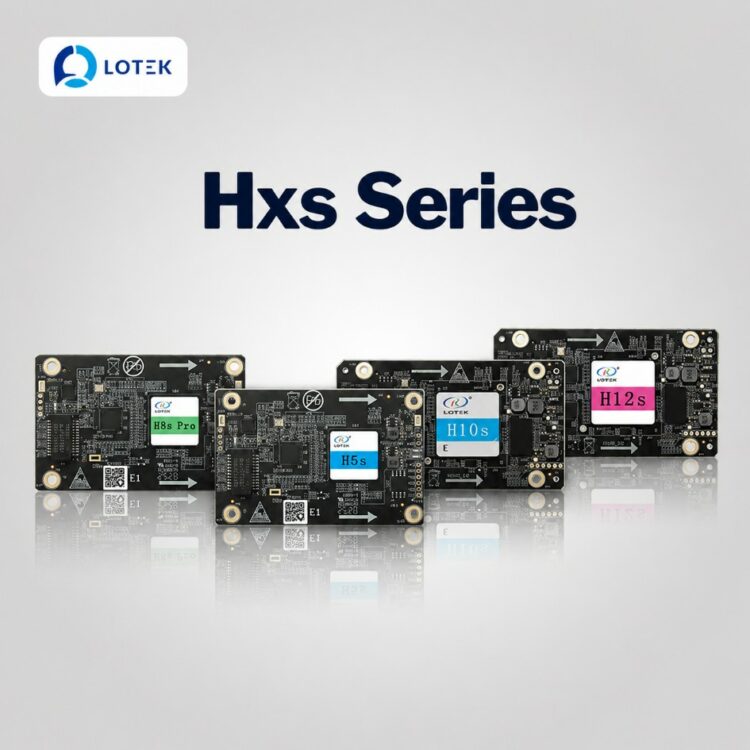

Kystar Hxs Series là dòng card nhận tín hiệu chuyên nghiệp dành cho hệ thống màn hình LED, gồm các model H5s, H8s Pro, H10s và H12s. Thiết bị tiếp nhận dữ liệu hình ảnh từ bộ điều khiển, chuyển đổi thành tín hiệu mà IC điều khiển LED có thể nhận dạng, sau đó phân phối nội dung đến từng module và cabinet trên màn hình.

Dòng sản phẩm được phát triển cho các màn hình LED fine-pitch, cabinet LED cho thuê, màn hình cố định, phòng điều khiển, phòng hội nghị và những hệ thống hiển thị sáng tạo. Bên cạnh khả năng tải lớn, Hxs Series còn tích hợp nhiều công cụ xử lý hình ảnh, hiệu chỉnh màu sắc, quản lý cabinet, dự phòng đường truyền và hỗ trợ bảo trì.

Khả năng tải lớn, đáp ứng cabinet LED mật độ cao

Các model H5s, H8s Pro và H10s hỗ trợ vùng tải tối đa 512 × 512 pixel, trong khi H12s nâng giới hạn lên 512 × 1024 pixel. Mỗi card cung cấp 32 nhóm dữ liệu song song và 64 nhóm dữ liệu nối tiếp, có thể mở rộng đến 128 nhóm.

Khả năng tải này giúp giảm số lượng card nhận cần sử dụng trong cabinet LED có mật độ điểm ảnh cao. Thiết kế cabinet có thể gọn hơn, đồng thời kỹ thuật viên thuận tiện hơn khi phân chia tải, đi dây và cấu hình hệ thống.

Tối ưu chất lượng hình ảnh màn hình LED

Hxs Series hỗ trợ điều chỉnh dải màu, Gamma RGB độc lập và hiệu chỉnh độ sáng từng điểm ảnh. Việc điều chỉnh riêng từng kênh đỏ, xanh lá và xanh dương giúp kiểm soát cân bằng trắng, giảm sai lệch màu và duy trì hình ảnh ổn định ở nhiều mức độ sáng khác nhau.

Các model H8s Pro, H10s và H12s được trang bị độ sâu xử lý 22-bit+ cùng chức năng tinh chỉnh thang xám. Nhờ đó, vùng tối và vùng trung gian có thể thể hiện nhiều chi tiết hơn, hạn chế hiện tượng phân tầng màu khi trình chiếu hình ảnh có độ chuyển sáng phức tạp.

H8s Pro, H10s và H12s còn hỗ trợ HDR10 Optima và HLG, giúp cải thiện độ tương phản giữa vùng sáng và vùng tối. Riêng H10s và H12s hỗ trợ hiệu chỉnh toàn thang xám với nhiều lớp hiệu chỉnh, phù hợp với màn hình fine-pitch yêu cầu độ đồng đều cao khi quan sát ở khoảng cách gần.

Hỗ trợ màn hình LED sáng tạo và hình dạng đặc biệt

Kystar Hxs Series hỗ trợ lấy điểm ảnh tùy ý, xoay hình theo góc linh hoạt, Mapping và thiết lập màn hình không theo bố cục hình chữ nhật truyền thống. Người dùng có thể triển khai màn hình LED cong, hình khối, hình cầu hoặc các cabinet được sắp xếp theo cấu trúc riêng.

Chức năng Arbitrary Cabling cho phép đi dây theo bố cục thực tế của màn hình. Những vùng không có điểm ảnh không chiếm dụng tài nguyên tải, giúp tận dụng hiệu quả hơn cổng mạng và giảm giới hạn khi kết nối các cabinet có vị trí không liên tục.

Đối với dự án yêu cầu hiệu chỉnh chuyên sâu cho màn hình đặc biệt, H10s và H12s hỗ trợ Irregular Correction. Chức năng này giúp giảm chênh lệch màu sắc và đường ghép tại các khu vực cong, cabinet tùy chỉnh hoặc module được bố trí không đều.

Cấu hình màn hình nhanh và thuận tiện

Hxs Series hỗ trợ Smart Cabling và Photo-Based Screen Connection. Kỹ thuật viên có thể chụp bố cục màn hình bằng điện thoại để phần mềm hỗ trợ xác định sơ đồ kết nối, giảm thời gian cấu hình thủ công và hạn chế sai thứ tự cabinet trong quá trình lắp đặt.

Dòng card cũng hỗ trợ xoay hình tùy ý, Mapping, kiểm tra màn hình không đều và hiển thị 3D. Những công cụ này giúp việc cài đặt, điều chỉnh và thay đổi cấu trúc màn hình trở nên linh hoạt hơn, đặc biệt với hệ thống cho thuê hoặc màn hình nghệ thuật thường xuyên thay đổi bố cục.

Tự động hiệu chỉnh sau khi thay module

Khi một module LED được thay thế trong quá trình bảo trì, Hxs Series có thể tự động khôi phục dữ liệu hiệu chỉnh tương ứng. Module mới được hỗ trợ cân bằng lại độ sáng và màu sắc với khu vực xung quanh, giảm công việc hiệu chỉnh thủ công và rút ngắn thời gian gián đoạn của màn hình.

Các model H8s Pro, H10s và H12s hỗ trợ sao lưu hệ số hiệu chỉnh trong cả vùng nhà máy và vùng ứng dụng của card. Nếu tham số bị thay đổi hoặc cấu hình gặp lỗi, dữ liệu có thể được phục hồi nhanh hơn. H10s và H12s còn hỗ trợ sao lưu tham số cấu hình, thuận tiện cho việc thay card hoặc khôi phục hệ thống.

Tăng độ ổn định và khả năng giám sát

Cả bốn model đều hỗ trợ dự phòng kép card nhận và nguồn điện. Hệ thống có thể theo dõi trạng thái thiết bị chính và thiết bị dự phòng theo thời gian thực; khi thiết bị chính gặp sự cố, thiết bị dự phòng có thể tiếp quản để giảm nguy cơ gián đoạn hình ảnh.

Hxs Series cũng hỗ trợ Loop Backup, giám sát tỷ lệ lỗi bit, đọc lại chương trình firmware và màn hình LCD trên cabinet. Các chức năng này giúp kỹ thuật viên theo dõi chất lượng đường truyền, kiểm tra trạng thái hoạt động và khoanh vùng sự cố thuận tiện hơn.

Thông qua chức năng module thông minh, hệ thống có thể giám sát nhiệt độ, điện áp và tình trạng điểm ảnh trong cabinet. Đây là cơ sở quan trọng để phát hiện sớm bất thường và xây dựng kế hoạch bảo trì chủ động cho màn hình LED vận hành liên tục.

Ứng dụng của Kystar Hxs Series

• Màn hình LED fine-pitch tại phòng họp và trung tâm điều hành.
• Màn hình LED cố định trong nhà hoặc ngoài trời.
• Cabinet LED cho thuê phục vụ sân khấu và sự kiện.
• Màn hình LED cong, hình cầu, hình khối hoặc thiết kế sáng tạo.
• Hệ thống cần trình chiếu nội dung HDR và hình ảnh chất lượng cao.
• Màn hình yêu cầu dự phòng card nhận, nguồn điện và đường truyền.

Nên chọn model Hxs Series nào?

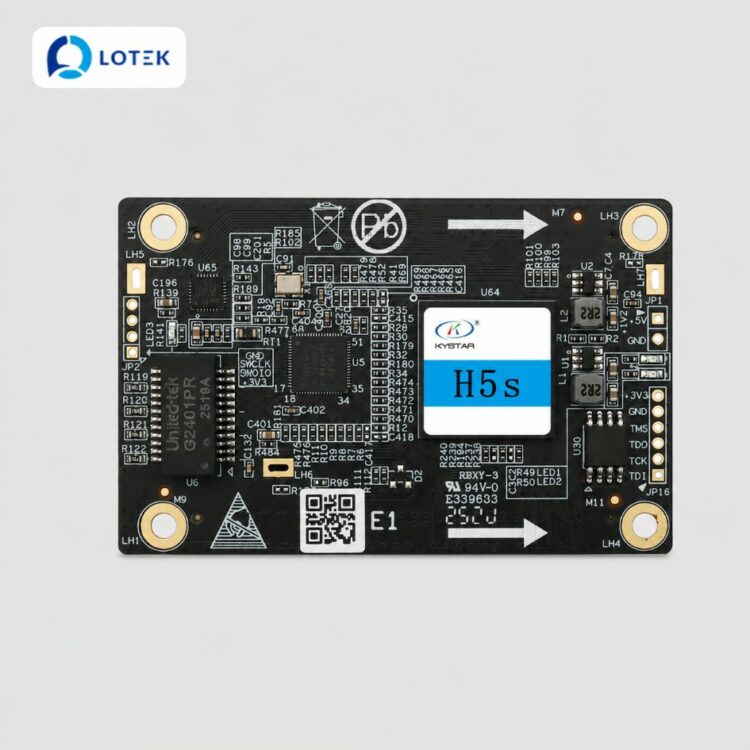

H5s phù hợp với hệ thống tiêu chuẩn cần tải 512 × 512 pixel, hiệu chỉnh điểm ảnh và các chức năng cấu hình, giám sát, dự phòng cơ bản.

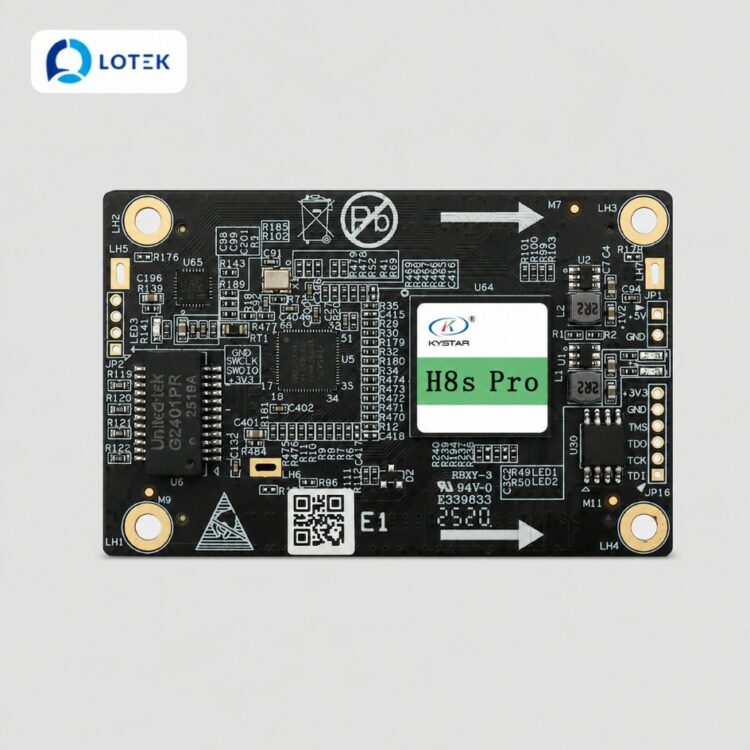

H8s Pro phù hợp khi dự án cần HDR, tinh chỉnh thang xám, xử lý 22-bit+ và khả năng sao lưu hệ số hiệu chỉnh.

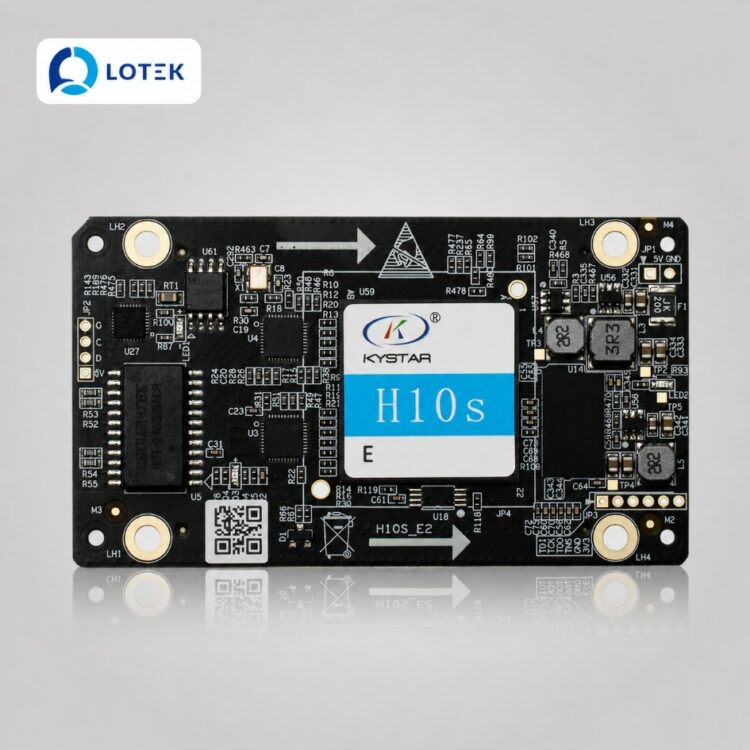

H10s bổ sung hiệu chỉnh toàn thang xám, hiệu chỉnh màn hình đặc biệt và sao lưu tham số cấu hình, thích hợp với màn hình fine-pitch hoặc dự án yêu cầu độ đồng đều cao.

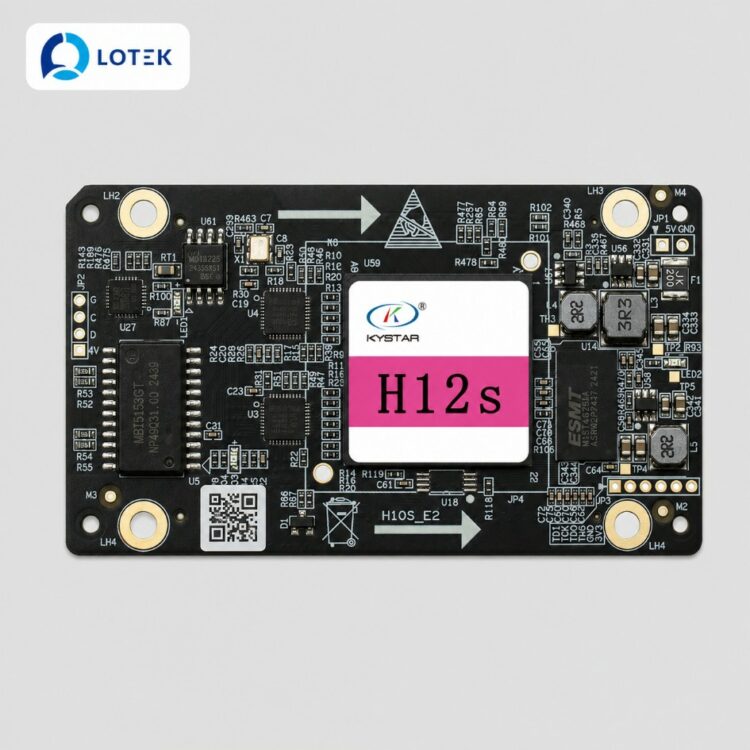

H12s là lựa chọn cho hệ thống cần tải lớn đến 512 × 1024 pixel, hỗ trợ nguồn màu 12 bit và đầy đủ các công cụ hiệu chỉnh, sao lưu, giám sát của dòng Hxs Series.
