Card thu màn hình LED A8s-N Novastar

Thông số kỹ thuật

Thông số kỹ thuật A8s-N
Loại thiết bị	Card thu cao cấp, tích hợp đầy đủ tính năng, kích thước nhỏ gọn
Đầu nối	Đầu nối mật độ cao, hạn chế ảnh hưởng của bụi và rung động, tăng độ ổn định khi lắp đặt hiện trường
Tải tối đa (driver PWM)	512×384@60Hz với nguồn video 8bit; 512×256@60Hz với nguồn video 10bit và 12bit
Tải tối đa (driver thông thường)	384×384@60Hz với nguồn video 8bit; 384×256@60Hz với nguồn video 10bit và 12bit
Đường truyền dữ liệu	Tối đa 32 nhóm dữ liệu RGB song song hoặc 64 nhóm dữ liệu nối tiếp, có thể mở rộng lên 128 nhóm nối tiếp. Có sẵn chân dự phòng cho các tính năng tùy biến riêng
Điện áp cấp nguồn	DC 3,8V đến 5,5V, khuyến nghị sử dụng 5,0V
Dòng điện và công suất định mức	Dòng định mức 0,6A, công suất định mức 3,0W
Chống tĩnh điện	2kV, cần lưu ý bảo vệ tĩnh điện trong quá trình lắp đặt và thao tác
Nhiệt độ hoạt động	-20°C đến +70°C, độ ẩm 10% đến 90% RH không ngưng tụ
Nhiệt độ lưu kho	-40°C đến +85°C, độ ẩm 0% đến 95% RH không ngưng tụ
Kích thước	70,0 × 45,0 × 8,1 mm, độ dày board không quá 2,0mm, tổng độ dày không quá 8,6mm
Trọng lượng	18,7g (một card đơn)
Chứng nhận	RoHS, EMC Class B

Tổng quan sản phẩm

A8s-N là card thu cao cấp, tích hợp đầy đủ tính năng của Novastar, hướng đến những dự án cần chất lượng hình ảnh ở mức cao nhất. Điểm nổi bật nhất của A8s-N là công nghệ độc quyền Image Booster, cho phép hiệu chỉnh chính xác dải màu và mức xám của màn hình, đồng thời cải thiện mức xám lên đến 64 lần nhờ công nghệ 22bit+. Kết hợp cùng hàng loạt tính năng khác như HDR, hiệu chỉnh độ sáng và màu sắc theo từng điểm ảnh, độ trễ thấp, hỗ trợ 3D, hiệu chỉnh gamma riêng cho từng kênh RGB và xoay ảnh tự do, A8s-N mang đến trải nghiệm hình ảnh đồng đều, mượt mà và chân thực ở mọi góc độ.

Cũng như các dòng card thu khác của Novastar, A8s-N sử dụng đầu nối mật độ cao giúp hạn chế ảnh hưởng của bụi và rung động, mang lại độ ổn định cao khi vận hành lâu dài. Card hỗ trợ tối đa 32 nhóm dữ liệu RGB song song hoặc 64 nhóm dữ liệu nối tiếp, có thể mở rộng lên đến 128 nhóm nối tiếp khi cần mật độ điểm ảnh cao hơn. Các chân dự phòng trên card cho phép Quý khách phát triển thêm tính năng tùy biến riêng, chẳng hạn tích hợp module thông minh (Smart Module) hoặc màn hình LCD hiển thị trạng thái ngay trên cabinet. Với thiết kế phần cứng đạt chuẩn EMC Class B, A8s-N cải thiện khả năng tương thích điện từ, phù hợp cho những công trình có yêu cầu kỹ thuật cao.

Về độ tin cậy, A8s-N được trang bị đầy đủ các lớp dự phòng: dự phòng kép card thu, dự phòng vòng lặp (Loop Backup), dự phòng kép thông số cấu hình, dự phòng kép chương trình firmware và cả dự phòng kép hệ số hiệu chỉnh màu sắc, đảm bảo màn hình vận hành liên tục ngay cả khi có sự cố phần cứng hoặc phần mềm.

Tính năng nổi bật

Cải thiện hiệu ứng hiển thị

• Image Booster (hiệu quả phụ thuộc vào driver IC), bao gồm 3 lớp công nghệ:
  • Color Management: hỗ trợ dải màu chuẩn Rec.709, DCI-P3, Rec.2020 và dải màu tùy chỉnh, cho màu sắc chính xác hơn trên màn hình.
  • Precise Grayscale: hiệu chỉnh riêng biệt 65.536 mức xám (16bit) của driver IC, khắc phục các hiện tượng đốm sáng, đốm tối, lệch màu và loang màu ở mức xám thấp; đồng thời hỗ trợ tốt hơn cho công nghệ 22bit+ và hiệu chỉnh gamma riêng từng kênh RGB.
  • 22bit+: cải thiện mức xám màn hình LED lên đến 64 lần, tránh mất chi tiết mức xám khi độ sáng thấp, cho hình ảnh mượt mà và giàu chi tiết hơn ở vùng tối.
• HDR, hỗ trợ chuẩn HDR10 (tuân thủ SMPTE ST 2084 và SMPTE ST 2086) và chuẩn HLG.
• Hiệu chỉnh độ sáng và màu sắc theo từng điểm ảnh (Pixel Level Brightness and Chroma Calibration), phối hợp với hệ thống hiệu chỉnh của Novastar để loại bỏ hiệu quả chênh lệch giữa các module.
• Điều chỉnh nhanh đường sáng tối do ghép nối module hoặc cabinet, thao tác đơn giản và có hiệu lực ngay lập tức.
• Độ trễ thấp (Low Latency), với driver PWM có thể giảm độ trễ nguồn video xuống còn 1 khung hình (driver PWM loại DCLK liên tục cần firmware tùy chỉnh để áp dụng).
• Hỗ trợ 3D khi phối hợp với bộ điều khiển tương thích.
• Individual Gamma Adjustment for RGB, điều chỉnh riêng gamma đỏ, xanh lá, xanh dương để kiểm soát hiện tượng lệch màu và mất cân bằng trắng ở mức xám thấp.
• Xoay ảnh hiển thị theo bội số 90 độ (0°/90°/180°/270°).
• Xoay ảnh tự do (Free Image Rotation), hỗ trợ xoay ảnh ở bất kỳ góc độ nào khi sử dụng bộ điều khiển chuyên dụng MCTRL R5 cùng phần mềm SmartLCT.

Cải thiện khả năng bảo trì

• Smart Module (cần firmware chuyên dụng), quản lý ID module, lưu hệ số hiệu chỉnh và thông số module, giám sát nhiệt độ, điện áp, trạng thái cáp dẹt và phát hiện lỗi LED.
• Tự động hiệu chỉnh module mới khi thay thế module cũ có bộ nhớ flash, giữ nguyên độ sáng và màu sắc đồng đều.
• Tải hệ số hiệu chỉnh nhanh hoặc ổn định lên card thu, có hỗ trợ tăng tốc khi cần.
• Quản lý bộ nhớ flash của module, cho phép lưu và đọc lại hệ số hiệu chỉnh cùng ID module.
• Áp dụng hệ số hiệu chỉnh trong flash module chỉ bằng một thao tác giữ nút self-test, ngay cả khi mất kết nối Ethernet.
• Mapping 1.1, hiển thị số controller, số card thu và thông tin cổng Ethernet ngay trên cabinet, giúp xác định vị trí và sơ đồ kết nối dễ dàng.
• Tùy chỉnh hình ảnh hiển thị khi khởi động, khi mất cáp Ethernet hoặc không có tín hiệu video.
• Giám sát nhiệt độ và điện áp card thu theo thời gian thực, không cần thiết bị ngoài.
• Cabinet LCD, hiển thị nhiệt độ, điện áp, thời gian chạy từng lần và tổng thời gian chạy của card thu ngay trên màn hình LCD của cabinet.
• Phát hiện lỗi bit (Bit Error Detection), giám sát cổng Ethernet theo thời gian thực để hỗ trợ khắc phục sự cố kết nối mạng.
• Phát hiện trạng thái hoạt động khi dùng hai nguồn điện song song.
• Đọc ngược chương trình firmware và thông số cấu hình, lưu về máy tính.

Cải thiện độ tin cậy

• Dự phòng kép trên cùng một hub board, hai card thu có thể lắp song song, card dự phòng tiếp quản ngay khi card chính gặp sự cố (trạng thái giám sát được trên NovaLCT V5.2.0 trở lên).
• Dự phòng vòng lặp (Loop Backup) giữa card thu và bộ điều khiển, màn hình vẫn hiển thị bình thường nếu một điểm trên đường truyền gặp sự cố.
• Dự phòng kép thông số cấu hình, lưu đồng thời trong vùng ứng dụng và vùng factory, có thể khôi phục khi cần.
• Backup kép chương trình firmware, tránh tình trạng card bị treo bất thường khi cập nhật phần mềm.
• Dự phòng kép hệ số hiệu chỉnh màu sắc, lưu đồng thời trong vùng ứng dụng và vùng factory; khi cần, Quý khách có thể khôi phục hệ số hiệu chỉnh trong vùng factory về vùng ứng dụng, đảm bảo độ sáng và màu sắc không bị thay đổi ngoài ý muốn.

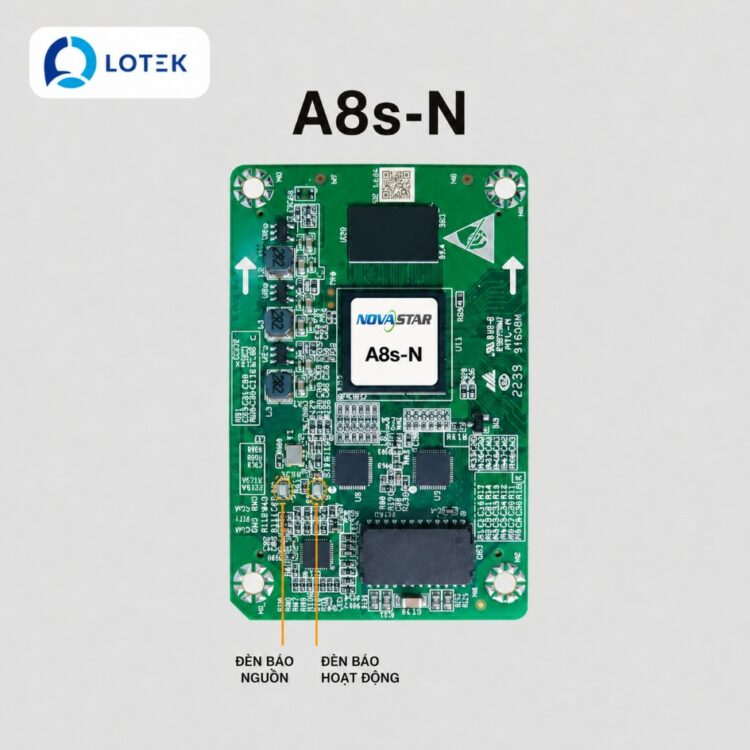

Đèn báo trạng thái

Đèn báo	Trạng thái	Ý nghĩa
Đèn Running (Xanh lá)	Nhấp nháy mỗi 1 giây	Card thu hoạt động bình thường, cáp Ethernet kết nối tốt và có tín hiệu hình ảnh đầu vào
	Nhấp nháy mỗi 3 giây	Kết nối cáp Ethernet bất thường
	Nhấp nháy 3 lần mỗi 0,5 giây	Cáp Ethernet kết nối bình thường nhưng chưa có tín hiệu hình ảnh
	Nhấp nháy mỗi 0,2 giây	Card không nạp được chương trình trong vùng ứng dụng, đang chạy bằng chương trình backup
	Nhấp nháy 8 lần mỗi 0,5 giây	Vừa xảy ra chuyển đổi dự phòng trên cổng Ethernet, tính năng Loop Backup đã kích hoạt
Đèn Power (Đỏ)	Sáng liên tục	Nguồn điện đầu vào hoạt động bình thường

Lắp đặt

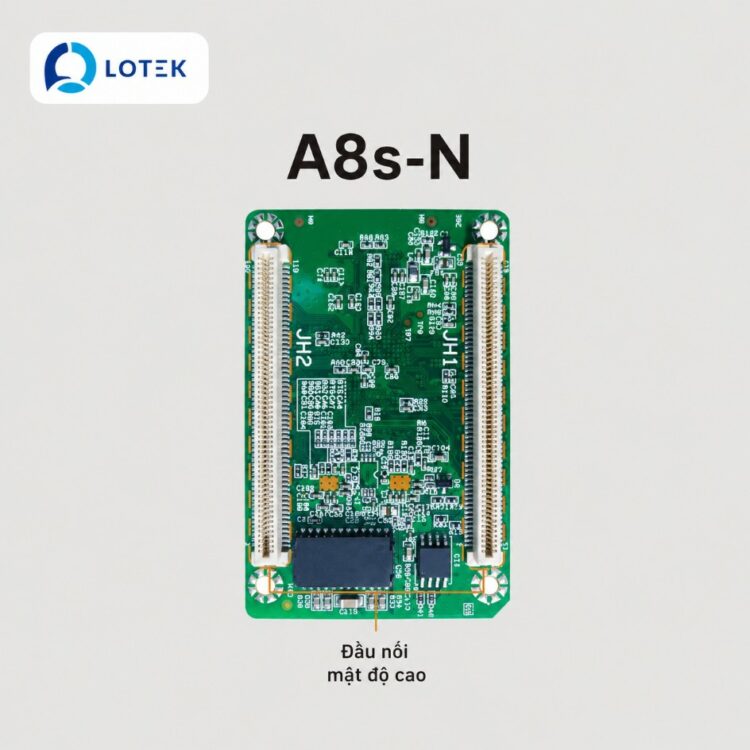

A8s-N lắp vào hub board thông qua đầu nối mật độ cao, không cần vặn ốc. Khi lắp đặt, Quý khách giữ chắc card từ hai cạnh dài gần khu vực trung tâm rồi ấn thẳng vào hub board. Khoảng cách giữa mặt ngoài của card và hub board sau khi đầu nối khớp hoàn toàn là 5,0mm, Novastar khuyến nghị dùng trụ đồng cao 5,0mm để cố định thêm nếu cần.

Card có khả năng chống tĩnh điện 2kV, tuy nhiên Quý khách vẫn cần thực hiện các biện pháp bảo vệ tĩnh điện tiêu chuẩn trong quá trình cầm nắm và lắp đặt để tránh hư hỏng linh kiện.

Đóng gói và phụ kiện

Đóng gói	Mỗi card được đóng trong vỉ nhựa (blister pack) riêng, mỗi thùng đóng gói chứa 80 card
Kích thước thùng đóng gói	392,0 × 200,0 × 123,0 mm

Phù hợp với những công trình nào

• Dự án màn hình LED cao cấp, đòi hỏi chất lượng hình ảnh vượt trội về mức xám, dải màu và độ tương phản, như phòng trình chiếu, studio truyền hình, trung tâm sự kiện cao cấp.
• Công trình cần hiển thị nội dung HDR chuẩn HDR10 hoặc HLG để đảm bảo độ sáng và chi tiết hình ảnh chân thực nhất.
• Ứng dụng cần độ trễ hình ảnh thấp, ví dụ sân khấu trực tiếp, phát sóng truyền hình hoặc các nội dung tương tác thời gian thực.
• Dự án màn hình LED có hình khối đặc biệt hoặc cần xoay ảnh linh hoạt theo nhiều góc độ khác nhau, tận dụng tính năng Free Image Rotation khi dùng cùng MCTRL R5.
• Công trình yêu cầu độ tin cậy cao, cần dự phòng toàn diện từ phần cứng, cấu hình, firmware đến hệ số hiệu chỉnh màu sắc để đảm bảo màn hình không gián đoạn.
