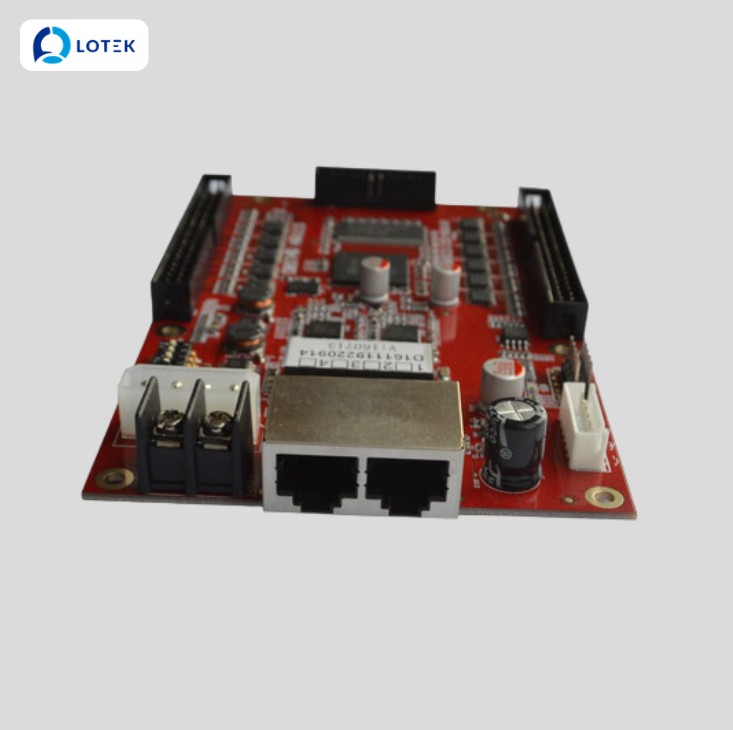

DBS-HRV11S là card nhận tín hiệu dành cho màn hình LED, hỗ trợ kết nối trực tiếp với card mạng Gigabit trên máy tính trong cấu hình tương thích. Thiết bị ứng dụng công nghệ V-PWM13, hỗ trợ nguồn video 16 bit, hiệu chỉnh màu sắc và cải thiện chất lượng hiển thị ở vùng thang xám thấp.
Thông số kỹ thuật
| Thông số kỹ thuật DBS-HRV11S | |
| Dòng sản phẩm | Card thu tín hiệu màn hình LED |
| Model | DBS-HRV11S |
| Công nghệ điều khiển | V-PWM13 |
| Loại màn hình hỗ trợ | Màn hình LED đơn sắc, hai màu, full color và một số cấu hình điểm ảnh ảo |
| Số card nhận trên một tuyến cáp | Từ 1 đến 255 card |
| Khả năng tải full color | Tối đa 256 × 192 pixel |
| Khả năng tải màn hình hai màu | Tối đa 1024 × 512 pixel |
| Nhóm dữ liệu RGB | Hỗ trợ từ 16 đến 24 nhóm dữ liệu |
| Số dòng trên mỗi nhóm RGB | Từ 1 đến 32 dòng |
| Cấp độ xám | Từ 4096 đến 65.536 mức |
| Tần số Data Clock | Khoảng 15,62-31,25MHz |
| Tần số làm mới | Khoảng 180-3600Hz |
| Nguồn video | Hỗ trợ nguồn video HD 16 bit |
| Điều chỉnh độ sáng PWM | 256 mức, hỗ trợ điều chỉnh tự động khi kết hợp cảm biến độ sáng |
| Hiệu chỉnh màu theo điểm ảnh | Tối đa 128 × 128 pixel |
| Hiệu chỉnh độ sáng theo điểm ảnh | Tối đa 128 × 256 pixel |
| Phát hiện lỗi điểm ảnh | Hỗ trợ phát hiện trạng thái hở mạch và ngắn mạch |
| Điện áp hoạt động | DC 2,5-12V |
Tối ưu hình ảnh ở vùng thang xám thấp
DBS-HRV11S sử dụng bộ xử lý thang xám mới nhằm cải thiện khả năng thể hiện chi tiết tại những vùng hình ảnh có độ sáng thấp. Tính năng này giúp các vùng tối chuyển tiếp tự nhiên hơn và hạn chế hiện tượng mất chi tiết.
Nâng tần số làm mới bằng kết nối chia tải
Card hỗ trợ phương án kết nối chia tải để khai thác đầy đủ 16 nhóm dữ liệu đầu ra. Cấu hình phù hợp có thể giúp nâng tần số làm mới và cải thiện độ ổn định của hình ảnh động.
Hạn chế bóng mờ trên nội dung chuyển động
Chức năng xử lý mất thang xám được thiết kế để giảm hiện tượng bóng hoặc vệt mờ xuất hiện trên màn hình khi phát video và nội dung chuyển động nhanh.
Hiệu chỉnh màu sắc và độ sáng 16 bit
DBS-HRV11S hỗ trợ hiệu chỉnh độ sáng và màu sắc theo điểm ảnh với dữ liệu 16 bit. Khả năng này giúp cải thiện độ đồng đều giữa các module, đặc biệt ở những màn hình đã hoạt động trong thời gian dài.
Bảo vệ module khi khởi động
Tính năng bảo vệ tăng nguồn từ từ giúp hạn chế xung điện tác động lên module khi bật hệ thống. Card cũng hỗ trợ chuyển đổi cực tính OE nhằm bảo vệ mạch quét trong quá trình cấp nguồn và cấu hình.
Ứng dụng phù hợp
- Màn hình LED cần tần số làm mới cao và thang xám rộng.
- Màn hình phát video hoặc nội dung chuyển động liên tục.
- Hệ thống cần hiệu chỉnh màu sắc và độ sáng theo điểm ảnh.
- Màn hình sử dụng nguồn video HD 16 bit.
- Cấu hình cần nhận dữ liệu trực tiếp từ mạng Gigabit của máy tính.
