Card nhận tín hiệu màn hình LED Kystar KRx Series

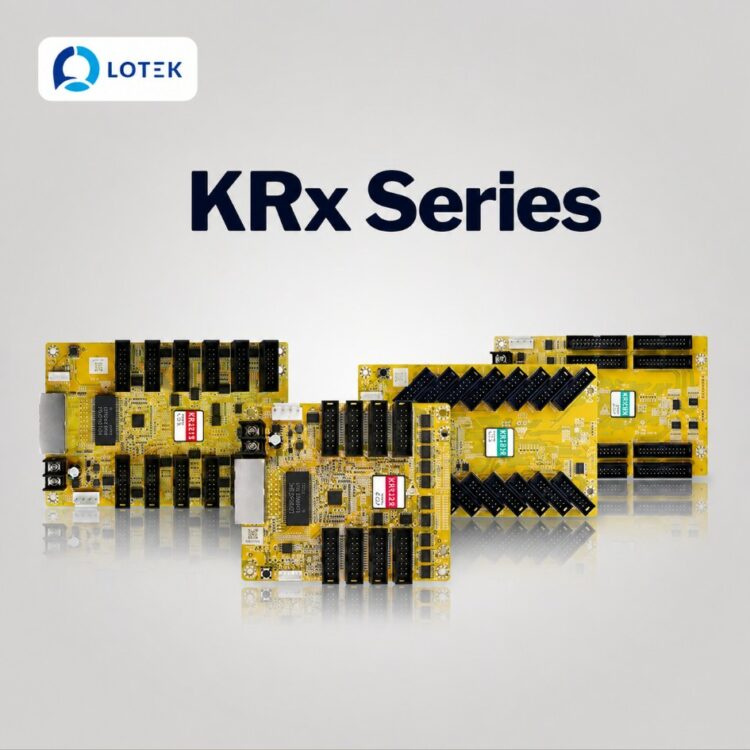

Kystar KRx Series là dòng card nhận tín hiệu dành cho hệ thống màn hình LED, gồm các model KR7508, KR7512, KR7516 và KR3208. Card có nhiệm vụ tiếp nhận dữ liệu từ bộ điều khiển, chuyển đổi thành tín hiệu phù hợp với IC điều khiển trên module LED và phân phối hình ảnh đến từng khu vực hiển thị.

Các model trong dòng KRx có chung khả năng tải tối đa 512 × 512 pixel, độ sâu màu nguồn vào 8 bit và độ sâu xử lý Xbit 18 bit. Điểm khác biệt chính nằm ở giao diện đầu ra, số nhóm dữ liệu song song và số nhóm dữ liệu nối tiếp. Nhờ đó, người dùng có thể lựa chọn model phù hợp với chuẩn module, cấu trúc cabinet và yêu cầu tải của từng dự án.

Khả năng tải và kết nối linh hoạt

Mỗi card KRx Series hỗ trợ vùng tải tối đa 512 × 512 pixel. Đây là cơ sở để kỹ thuật viên tính toán số lượng card nhận cần sử dụng theo độ phân giải của từng cabinet và toàn bộ màn hình.

Ba model KR7508, KR7512 và KR7516 sử dụng giao diện đầu ra HUB75E, trong khi KR3208 sử dụng HUB320. Số nhóm dữ liệu song song tăng lần lượt từ 16 nhóm trên KR7508, 24 nhóm trên KR7512 đến 32 nhóm trên KR7516 và KR3208. Vì vậy, việc lựa chọn không chỉ dựa trên tổng số pixel mà còn cần đối chiếu với chuẩn giao tiếp và cách bố trí dữ liệu của module LED.

Tối ưu độ sâu và độ đồng đều của hình ảnh

KRx Series hỗ trợ tinh chỉnh thang xám kết hợp độ sâu xử lý Xbit 18 bit. Tính năng này giúp cải thiện mức chuyển tiếp giữa các vùng sáng và tối, hạn chế hiện tượng phân tầng ở hình ảnh có nhiều vùng màu chuyển tiếp.

Dòng card còn hỗ trợ điều chỉnh dải màu nhằm cân chỉnh màu sắc theo tiêu chuẩn hiển thị mong muốn. Chức năng Gamma RGB độc lập cho phép điều chỉnh riêng từng kênh đỏ, xanh lá và xanh dương, hỗ trợ kiểm soát cân bằng trắng và độ đồng đều của hình ảnh ở vùng xám thấp.

Khả năng hiệu chỉnh độ sáng và sắc độ theo từng điểm ảnh giúp giảm sự khác biệt giữa các bóng LED. Kết hợp với Visual Mura Repair, bề mặt màn hình có thể được cân chỉnh đồng đều hơn, đặc biệt khi hiển thị nền màu đơn sắc hoặc nội dung có độ sáng thấp.

Hỗ trợ màn hình LED sáng tạo

Kystar KRx Series phù hợp với cả màn hình LED thông thường và các thiết kế có hình dạng đặc biệt. Dòng card hỗ trợ lấy điểm tùy ý, Irregular Mapping, Pixel Mapping và xoay hình ảnh theo góc tùy chỉnh.

Nhờ các công cụ này, kỹ thuật viên có thể thiết lập nội dung cho màn hình LED cong, dạng lượn sóng, hình lập phương, hình cầu, cabinet hình thang hoặc những bố cục không theo ma trận chữ nhật truyền thống. Nội dung được phân bổ theo vị trí thực tế của từng module thay vì bị giới hạn bởi một vùng tải hình chữ nhật cố định.

Đi dây và cấu hình màn hình thuận tiện

Tính năng Arbitrary Cabling cho phép xây dựng đường truyền dữ liệu linh hoạt theo bố cục thực tế. Những khu vực không có điểm ảnh không chiếm dụng tài nguyên tải, giúp tận dụng hiệu quả hơn khả năng của cổng Ethernet trong các màn hình có nhiều vùng tách rời.

Smart Cabling và Photo-Based Screen Connection hỗ trợ đơn giản hóa quá trình thiết lập. Với chức năng kết nối bằng ảnh, người vận hành có thể chụp bố cục màn hình bằng điện thoại để phần mềm hỗ trợ xác định và hoàn thiện sơ đồ nối cabinet.

KRx Series cũng hỗ trợ lưu sẵn cấu hình màn hình, Mapping, kiểm tra màn hình không đều và Engineering Lock. Các chức năng này giúp quá trình cài đặt, bảo trì hoặc thay thế card nhận thuận tiện hơn, đồng thời hạn chế việc phải cấu hình lại toàn bộ hệ thống từ đầu.

Hỗ trợ hiển thị 3D

Dòng KRx hỗ trợ đầu vào và đầu ra của nhiều định dạng 3D, bao gồm side-by-side, top-bottom và chế độ 120Hz. Khi kết hợp cùng bộ điều khiển, module LED và nội dung tương thích, hệ thống có thể trình chiếu hình ảnh có chiều sâu và tạo trải nghiệm trực quan hơn.

Để khai thác tính năng 3D hiệu quả, cần đồng bộ card nhận với bộ xử lý hình ảnh, tần số quét màn hình và định dạng của nguồn phát.

Tăng cường độ ổn định cho hệ thống

Kystar KRx Series hỗ trợ Loop Backup, cho phép xây dựng phương án dự phòng cho đường truyền dữ liệu. Khi hệ thống được thiết kế đúng cấu trúc, đường truyền dự phòng giúp giảm nguy cơ gián đoạn hình ảnh nếu một vị trí kết nối gặp sự cố.

Chức năng giám sát tỷ lệ lỗi bit hỗ trợ theo dõi chất lượng truyền dữ liệu, giúp kỹ thuật viên phát hiện bất thường và khoanh vùng nguyên nhân trong quá trình kiểm tra hệ thống.

Ứng dụng của Kystar KRx Series

• Màn hình LED quảng cáo trong nhà và ngoài trời.
• Màn hình LED sân khấu, hội trường và trung tâm sự kiện.
• Màn hình LED cong, hình khối, hình cầu hoặc bố cục nghệ thuật.
• Hệ thống cần hiệu chỉnh độ sáng, màu sắc đến từng điểm ảnh.
• Màn hình có sơ đồ cabinet phức tạp hoặc nhiều khu vực tách rời.
• Hệ thống trình chiếu nội dung và hiệu ứng 3D.

Nên chọn model KRx Series nào?

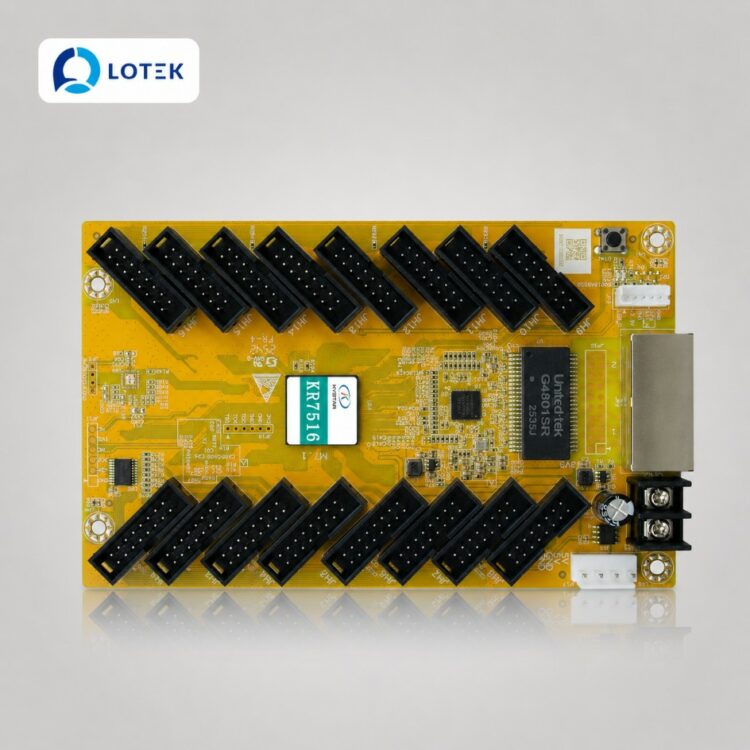

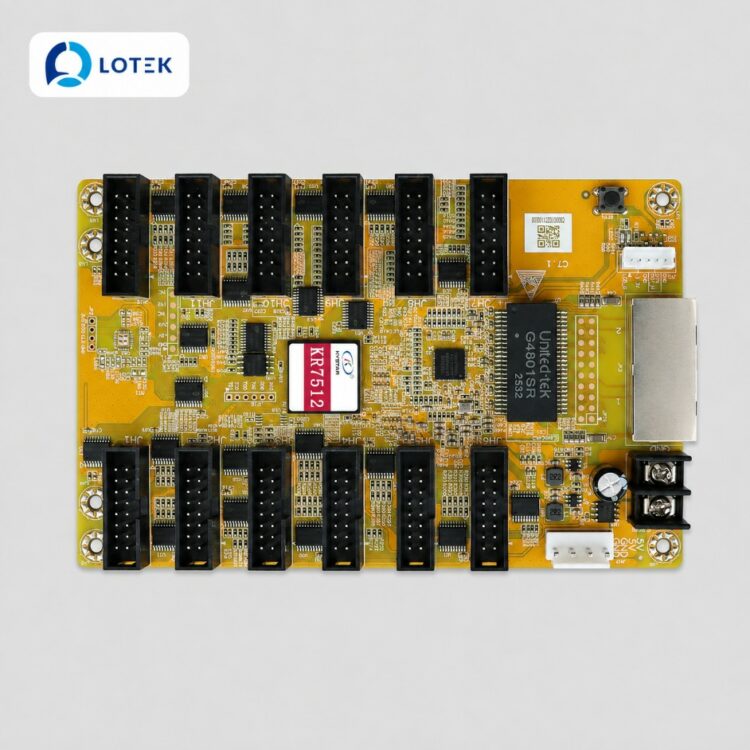

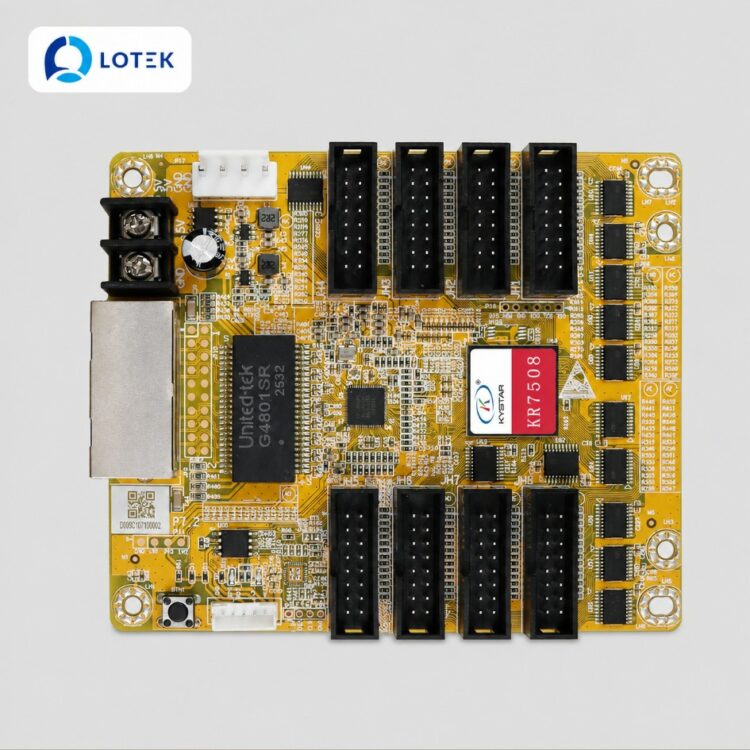

KR7508 phù hợp với hệ thống sử dụng giao diện HUB75E và cần 16 nhóm dữ liệu song song. KR7512 nâng số nhóm song song lên 24, trong khi KR7516 cung cấp 32 nhóm song song và 64 nhóm nối tiếp.

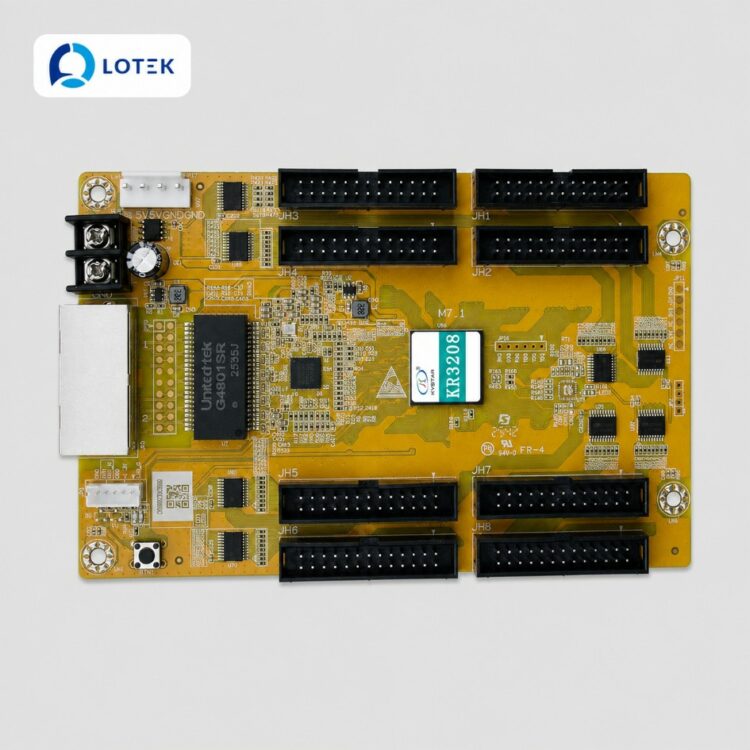

KR3208 cũng có 32 nhóm dữ liệu song song và 64 nhóm nối tiếp nhưng sử dụng giao diện HUB320. Do đó, model phù hợp cần được lựa chọn theo chuẩn kết nối của module, phương thức quét, độ phân giải cabinet và sơ đồ dữ liệu thực tế, thay vì chỉ dựa trên khả năng tải tối đa.
