Card thu màn hình LED A7s Plus Novastar

Thông số kỹ thuật

Thông số kỹ thuật A7s Plus
Loại thiết bị	Card thu tổng quát, kích thước nhỏ gọn

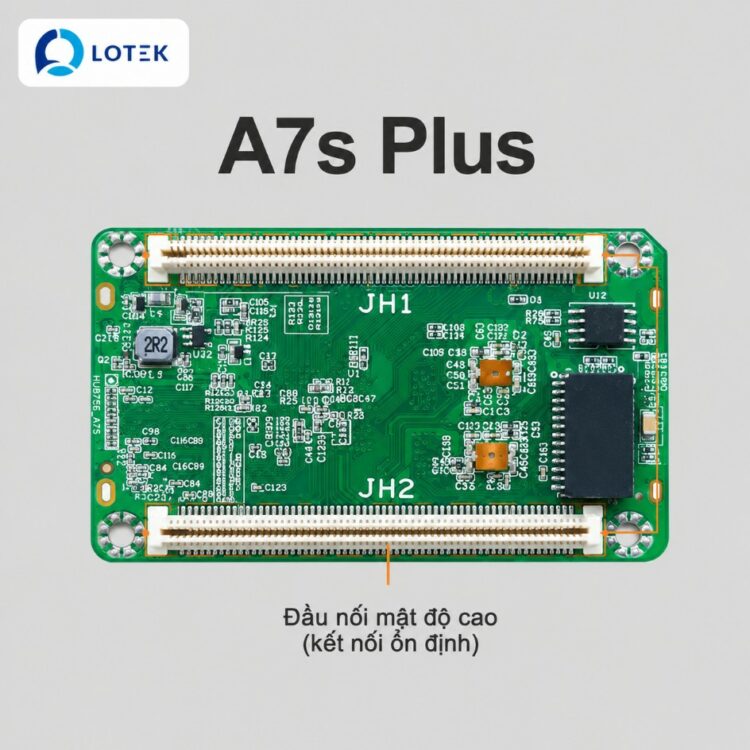

Đầu nối	Đầu nối mật độ cao, hạn chế ảnh hưởng của bụi và rung động, tăng độ ổn định khi lắp đặt hiện trường
Tải tối đa (driver PWM)	512×512@60Hz (bao gồm cả driver PWM Shixin)
Tải tối đa (driver thông thường)	512×384@60Hz (bao gồm cả driver thông thường Shixin)
Đường truyền dữ liệu	Tối đa 32 nhóm dữ liệu RGB song song hoặc 64 nhóm dữ liệu nối tiếp, có thể mở rộng lên 128 nhóm nối tiếp. Có sẵn chân dự phòng cho các tính năng tùy biến riêng
Điện áp cấp nguồn	DC 3,8V đến 5,5V, khuyến nghị sử dụng 5,0V
Dòng điện và công suất định mức	Dòng định mức 0,6A, công suất định mức 3,0W
Chống tĩnh điện	2kV, cần lưu ý bảo vệ tĩnh điện trong quá trình lắp đặt và thao tác
Nhiệt độ hoạt động	-20°C đến +70°C, độ ẩm 10% đến 90% RH không ngưng tụ
Nhiệt độ lưu kho	-40°C đến +85°C, độ ẩm 0% đến 95% RH không ngưng tụ
Kích thước	70,0 × 45,0 × 8,3 mm, độ dày board không quá 2,0mm, tổng độ dày không quá 8,7mm
Trọng lượng	17,4g (một card đơn)
Chứng nhận	RoHS, EMC Class B

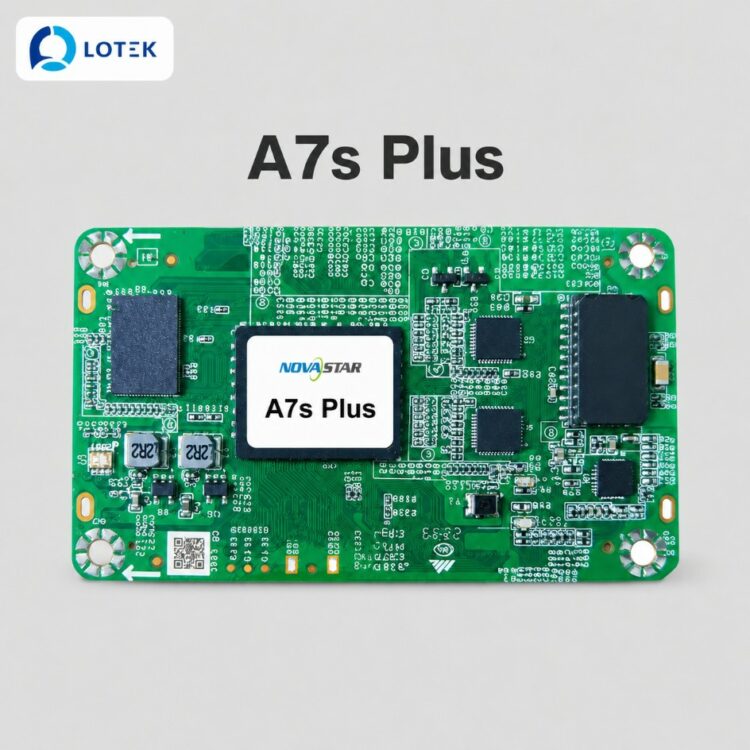

Tổng quan sản phẩm

A7s Plus là card thu tổng quát kích thước nhỏ gọn của Novastar, được thiết kế cho những ứng dụng cần độ ổn định cao khi vận hành lâu dài trong điều kiện thực tế. Điểm khác biệt của A7s Plus nằm ở đầu nối mật độ cao, hạn chế đáng kể ảnh hưởng của bụi bẩn và rung động trong quá trình sử dụng, giúp card duy trì kết nối ổn định qua thời gian, phù hợp cho cả những cabinet lắp đặt cố định lẫn thiết bị di chuyển thường xuyên.

So với các dòng card thu tổng quát cỡ nhỏ khác, A7s Plus có tải điểm ảnh cao hơn hẳn: với driver PWM, một card đơn có thể tải tối đa 512×512@60Hz, với driver thông thường là 512×384@60Hz. Card hỗ trợ tối đa 32 nhóm dữ liệu RGB song song hoặc 64 nhóm dữ liệu nối tiếp, có thể mở rộng lên đến 128 nhóm nối tiếp khi cần mật độ điểm ảnh cao hơn. Các chân dự phòng trên card cho phép Quý khách phát triển thêm tính năng tùy biến riêng, chẳng hạn tích hợp module thông minh (Smart Module) hoặc màn hình LCD hiển thị trạng thái ngay trên cabinet. Với thiết kế phần cứng đạt chuẩn EMC Class B, A7s Plus cải thiện khả năng tương thích điện từ, phù hợp cho nhiều môi trường lắp đặt khác nhau.

Về mặt hình ảnh, A7s Plus hỗ trợ đầy đủ các tính năng cốt lõi như quản lý màu theo chuẩn Rec.709, DCI-P3, Rec.2020, công nghệ 18bit+ cải thiện mức xám lên 4 lần, hiệu chỉnh độ sáng và màu sắc theo từng điểm ảnh, hỗ trợ 3D, cùng khả năng dự phòng kép đảm bảo màn hình không gián đoạn khi có sự cố.

Tính năng nổi bật

Cải thiện hiệu ứng hiển thị

• Color Management, hỗ trợ dải màu chuẩn Rec.709, DCI-P3, Rec.2020 và dải màu tùy chỉnh, cho màu sắc chính xác hơn trên màn hình.
• Công nghệ 18bit+, cải thiện mức xám màn hình LED lên 4 lần, tránh mất chi tiết mức xám khi độ sáng thấp và cho hình ảnh mượt mà hơn.
• Hiệu chỉnh độ sáng và màu sắc theo từng điểm ảnh (Pixel Level Brightness and Chroma Calibration), phối hợp với hệ thống hiệu chỉnh của Novastar để loại bỏ hiệu quả chênh lệch giữa các module.
• Điều chỉnh nhanh đường sáng tối do ghép nối module hoặc cabinet, thao tác đơn giản và có hiệu lực ngay lập tức.
• Multi-batch Adjustment, điều chỉnh độ sáng cabinet hoặc module để giảm chênh lệch do khác lô sản xuất.
• Hỗ trợ 3D khi phối hợp với bộ điều khiển tương thích.
• Individual Gamma Adjustment for RGB, điều chỉnh riêng gamma đỏ, xanh lá, xanh dương để kiểm soát hiện tượng lệch màu và mất cân bằng trắng ở mức xám thấp.
• Xoay ảnh hiển thị theo bội số 90 độ (0°/90°/180°/270°).

Cải thiện khả năng bảo trì

• Smart Module (cần firmware chuyên dụng), quản lý ID module, lưu hệ số hiệu chỉnh và thông số module, giám sát nhiệt độ, điện áp, trạng thái cáp dẹt và phát hiện lỗi LED.
• Tự động hiệu chỉnh module mới khi thay thế module cũ có bộ nhớ flash, giữ nguyên độ sáng và màu sắc đồng đều.
• Tải hệ số hiệu chỉnh nhanh hoặc ổn định lên card thu, có hỗ trợ tăng tốc khi cần.
• Quản lý bộ nhớ flash của module, cho phép lưu và đọc lại hệ số hiệu chỉnh cùng ID module.
• Áp dụng hệ số hiệu chỉnh trong flash module chỉ bằng một thao tác giữ nút self-test, ngay cả khi mất kết nối Ethernet.
• Mapping 1.1, hiển thị số controller, số card thu và thông tin cổng Ethernet ngay trên cabinet, giúp xác định vị trí và sơ đồ kết nối dễ dàng.
• Tùy chỉnh hình ảnh hiển thị khi khởi động, khi mất cáp Ethernet hoặc không có tín hiệu video.
• Giám sát nhiệt độ và điện áp card thu theo thời gian thực, không cần thiết bị ngoài.
• Cabinet LCD, hiển thị nhiệt độ, điện áp, thời gian chạy từng lần và tổng thời gian chạy của card thu ngay trên màn hình LCD của cabinet.
• Phát hiện lỗi bit (Bit Error Detection), giám sát cổng Ethernet theo thời gian thực để hỗ trợ khắc phục sự cố kết nối mạng.
• Phát hiện số lần mất kết nối cáp Ethernet, hỗ trợ xác định các sự cố tiềm ẩn trên đường truyền.
• Phát hiện trạng thái hoạt động khi dùng hai nguồn điện song song.
• Đọc ngược chương trình firmware và thông số cấu hình, lưu về máy tính.

Cải thiện độ tin cậy

• Dự phòng kép trên cùng một hub board, hai card thu có thể lắp song song, card dự phòng tiếp quản ngay khi card chính gặp sự cố (trạng thái giám sát được trên NovaLCT V5.2.0 trở lên).
• Dự phòng vòng lặp (Loop Backup) giữa card thu và bộ điều khiển, màn hình vẫn hiển thị bình thường nếu một điểm trên đường truyền gặp sự cố.
• Dự phòng kép thông số cấu hình, lưu đồng thời trong vùng ứng dụng và vùng factory, có thể khôi phục khi cần.
• Backup kép chương trình firmware, tránh tình trạng card bị treo bất thường khi cập nhật phần mềm.

Đèn báo trạng thái

Đèn báo	Trạng thái	Ý nghĩa
Đèn Running (Xanh lá)	Nhấp nháy mỗi 1 giây	Card thu hoạt động bình thường, cáp Ethernet kết nối tốt và có tín hiệu hình ảnh đầu vào
	Nhấp nháy mỗi 3 giây	Kết nối cáp Ethernet bất thường
	Nhấp nháy 3 lần mỗi 0,5 giây	Cáp Ethernet kết nối bình thường nhưng chưa có tín hiệu hình ảnh
	Nhấp nháy mỗi 0,2 giây	Card không nạp được chương trình trong vùng ứng dụng, đang chạy bằng chương trình backup
	Nhấp nháy 8 lần mỗi 0,5 giây	Vừa xảy ra chuyển đổi dự phòng trên cổng Ethernet, tính năng Loop Backup đã kích hoạt
Đèn Power (Đỏ)	Sáng liên tục	Nguồn điện đầu vào hoạt động bình thường

Lắp đặt

A7s Plus lắp vào hub board thông qua đầu nối mật độ cao, không cần vặn ốc. Khi lắp đặt, Quý khách giữ chắc card từ hai cạnh dài gần khu vực trung tâm rồi ấn thẳng vào hub board. Khoảng cách giữa mặt ngoài của card và hub board sau khi đầu nối khớp hoàn toàn là 5,0mm, Novastar khuyến nghị dùng trụ đồng cao 5,0mm để cố định thêm nếu cần.

Card có khả năng chống tĩnh điện 2kV, tuy nhiên Quý khách vẫn cần thực hiện các biện pháp bảo vệ tĩnh điện tiêu chuẩn trong quá trình cầm nắm và lắp đặt để tránh hư hỏng linh kiện.

Phù hợp với những công trình nào

• Màn hình LED lắp đặt tiêu chuẩn cần độ ổn định lâu dài, ít bị ảnh hưởng bởi bụi và rung động trong môi trường thi công thực tế.
• Dự án cần tải điểm ảnh cao hơn so với các card thu tổng quát cỡ nhỏ thông thường, nhờ khả năng tải tối đa 512×512@60Hz với driver PWM.
• Dự án cabinet cho thuê hoặc di chuyển thường xuyên, tận dụng khả năng lắp đặt nhanh bằng đầu nối mật độ cao không cần vặn ốc.
• Cabinet cần tích hợp thêm tính năng tùy biến như module thông minh hoặc màn hình LCD trạng thái, nhờ các chân dự phòng sẵn có trên card.
• Dự án cần dự phòng kép và giám sát kết nối Ethernet chặt chẽ để đảm bảo màn hình không gián đoạn khi có sự cố phần cứng, mà không yêu cầu băng thông 5G hay tần số quét cực cao.
