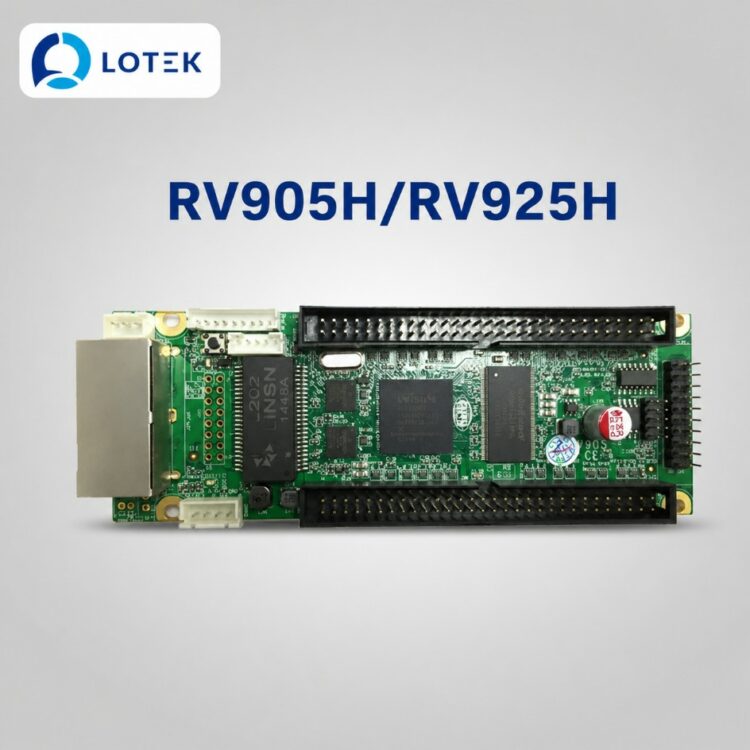

Card thu màn hình LED Linsn RV905H

Thông số kỹ thuật

Thông số kỹ thuật Linsn RV905H / RV925H
Dòng sản phẩm	Card thu LED (LED Receiving Card) – dòng Mini, chuyên dụng cho màn hình LED cho thuê (Rental)
Model	Linsn RV905H / RV925H
Thiết kế	Kích thước nhỏ gọn (Small Size), phù hợp cho màn hình rental và video wall
Tương thích	Làm việc với card gửi TS802D và các dòng card gửi tương thích
Số nhóm dữ liệu RGB	28 nhóm dữ liệu RGB (cao nhất trong phân khúc)
Hỗ trợ scan	1-32 bất kỳ (any scanning mode), linh hoạt với nhiều loại module
Độ phân giải tối đa (1 card)	1024 × 256 pixel – tải lớn nhất trong ngành
Hiệu chỉnh điểm ảnh	Hỗ trợ điều khiển độ sáng từng module và hiệu chỉnh điểm ảnh (dot‑by‑dot correction)
Lưu trữ dữ liệu hiệu chỉnh	Dữ liệu hiệu chỉnh có thể lưu trữ trên module, đọc và sao lưu về card thu
Giao diện LCD	Tích hợp giao diện LCD, hiển thị logo công ty, nhiệt độ, độ ẩm, điện áp, thời gian sử dụng...
Cấp nguồn	Mỗi cổng có chân VCC, có thể cấp nguồn trực tiếp từ module
Tính năng giám sát	Nhiệt độ, độ ẩm (cần module), khói, tốc độ quạt (2 quạt), 3 đường điện áp, trạng thái cửa cabinet, phát hiện lỗi cáp mạng
Hỗ trợ mức xám	Hỗ trợ mức xám cho mọi chế độ scan, chi tiết màu sắc vượt trội
Chứng nhận	Tuân thủ tiêu chuẩn RoHS và CE-EMC của EU
Bảo hành	2 năm

Tổng quan sản phẩm

Linsn RV905H/RV925H là card thu LED (receiving card) dòng Mini, được thiết kế đặc biệt cho các màn hình LED cho thuê (Rental LED video wall). Với kích thước nhỏ gọn, RV905H/RV925H mang đến giải pháp tối ưu cho các ứng dụng rental cần di chuyển, lắp đặt và tháo dỡ nhanh chóng, đồng thời tiết kiệm không gian trong cabinet.

Điểm nổi bật của RV905H/RV925H là khả năng hỗ trợ 28 nhóm dữ liệu RGB – cao nhất trong phân khúc, cùng với chế độ scan 1-32 bất kỳ, đáp ứng mọi yêu cầu thiết kế màn hình LED với các khoảng cách điểm ảnh khác nhau. Card hỗ trợ độ phân giải tối đa 1024×256 pixel trên mỗi card, được coi là tải lớn nhất trong ngành, giúp tiết kiệm số lượng card thu đáng kể.

RV905H/RV925H còn được trang bị tính năng hiệu chỉnh điểm ảnh (dot‑by‑dot correction) và khả năng lưu trữ dữ liệu hiệu chỉnh trên module, cho phép đọc và sao lưu về card thu khi cần. Đặc biệt, card tích hợp giao diện LCD cho phép hiển thị các thông tin tùy chỉnh như logo công ty, nhiệt độ, độ ẩm, điện áp, thời gian sử dụng… – tính năng độc đáo giúp nâng cao trải nghiệm quản lý và vận hành. Với hệ thống giám sát đa chức năng toàn diện và tuân thủ các tiêu chuẩn RoHS, CE-EMC, RV905H/RV925H là lựa chọn hàng đầu cho các dự án màn hình LED rental chuyên nghiệp.

Tính năng nổi bật

• 28 nhóm dữ liệu RGB: Số nhóm dữ liệu cao nhất trong phân khúc, cho phép hiển thị màu sắc phong phú và chi tiết hơn, đáp ứng các yêu cầu khắt khe của màn hình rental.
• Hỗ trợ scan 1-32 bất kỳ: Linh hoạt với mọi loại module LED, đáp ứng các thiết kế với khoảng cách điểm ảnh (dot pitch) khác nhau.
• Độ phân giải tối đa 1024×256 pixel: Tải lớn nhất trong ngành, giúp tiết kiệm số lượng card thu và giảm chi phí hệ thống.
• Hiệu chỉnh điểm ảnh (dot‑by‑dot correction): Hỗ trợ điều khiển độ sáng từng module và hiệu chỉnh điểm ảnh, đảm bảo chất lượng hiển thị đồng đều và chính xác.
• Lưu trữ dữ liệu hiệu chỉnh trên module: Dữ liệu calibration có thể lưu trữ trực tiếp trên module, cho phép đọc và sao lưu về card thu khi cần, tiện lợi cho bảo trì và thay thế.
• Tích hợp giao diện LCD: Hiển thị thông tin tùy chỉnh như logo công ty, nhiệt độ, độ ẩm, điện áp, thời gian sử dụng… – tính năng độc đáo giúp quản lý hệ thống dễ dàng hơn.
• Cấp nguồn từ module LED: Mỗi cổng có chân VCC, có thể lấy nguồn trực tiếp từ module, không cần nguồn riêng cho card thu.
• Giám sát đa chức năng toàn diện: Theo dõi nhiệt độ, độ ẩm (cần module), khói, tốc độ quạt (2 quạt), 3 đường điện áp, trạng thái cửa cabinet, phát hiện lỗi cáp mạng.
• Hỗ trợ mức xám cho mọi chế độ scan: Chi tiết màu sắc vượt trội, hình ảnh mượt mà và chân thực trên mọi chế độ quét.
• Tuân thủ tiêu chuẩn RoHS và CE-EMC: Đảm bảo chất lượng, an toàn và thân thiện với môi trường theo quy chuẩn châu Âu.

Chi tiết cổng kết nối & cấu tạo

Cổng kết nối / Thành phần	Số lượng	Mô tả
Cổng xuất (HUB)	Tùy phiên bản	Kết nối với module LED, hỗ trợ 28 nhóm RGB.
VCC (cấp nguồn từ module)	Có	Lấy nguồn từ module LED, không cần nguồn riêng cho card thu.
Ethernet (RJ45) Input	2	Nhận tín hiệu từ card gửi hoặc card thu trước đó.
Ethernet (RJ45) Output	2	Truyền tín hiệu sang card thu kế tiếp trong chuỗi cascade.
Giao diện LCD	Tích hợp	Kết nối màn hình LCD bên ngoài để hiển thị thông tin tùy chỉnh.
Cảm biến nhiệt độ	Tích hợp	Giám sát nhiệt độ hoạt động của card và môi trường.
Đầu nối cảm biến (tùy chọn)	Có	Hỗ trợ kết nối cảm biến độ ẩm và module khói (có thể mua EX901 Multi Function Card).

Phù hợp với những công trình nào

• Màn hình LED cho thuê (Rental LED displays): Với thiết kế Mini nhỏ gọn, hỗ trợ scan linh hoạt và tải lớn, RV905H/RV925H là lựa chọn lý tưởng cho các sự kiện, concert, hội chợ triển lãm cần di chuyển thường xuyên.
• Màn hình LED video wall: Hỗ trợ 28 nhóm RGB và độ phân giải 1024×256 pixel, đáp ứng các màn hình ghép lớn với chất lượng hiển thị vượt trội.
• Màn hình LED sân khấu và sự kiện: Với tính năng hiệu chỉnh điểm ảnh và giám sát đa chức năng, RV905H/RV925H đảm bảo chất lượng hình ảnh và độ tin cậy cao.
• Hệ thống cần hiển thị thông tin vận hành: Tích hợp giao diện LCD cho phép hiển thị logo, nhiệt độ, độ ẩm, điện áp, thời gian sử dụng – rất hữu ích cho các phòng điều khiển và quản lý hệ thống.
• Ứng dụng đa dạng dot pitch: Hỗ trợ scan 1-32 bất kỳ, đáp ứng mọi thiết kế module với khoảng cách điểm ảnh khác nhau.
