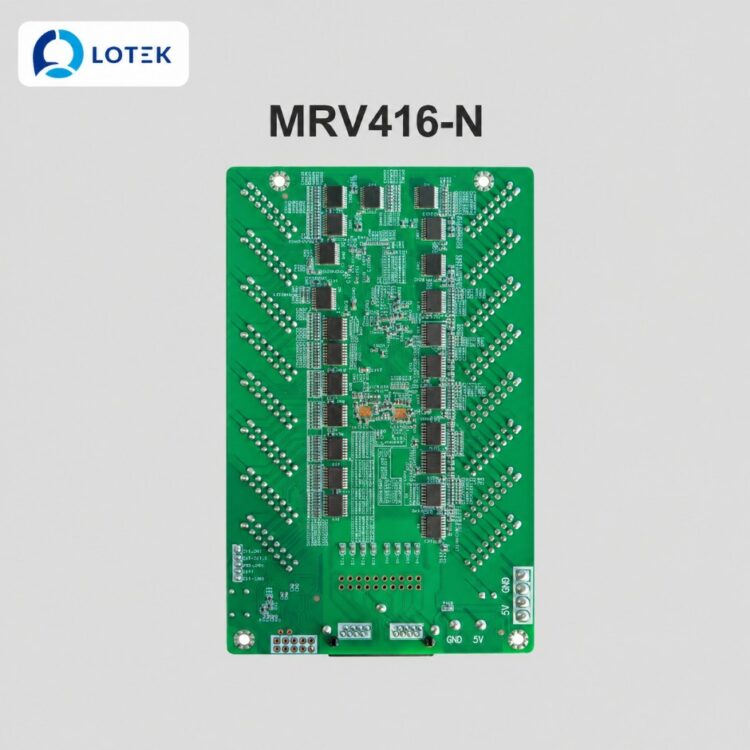

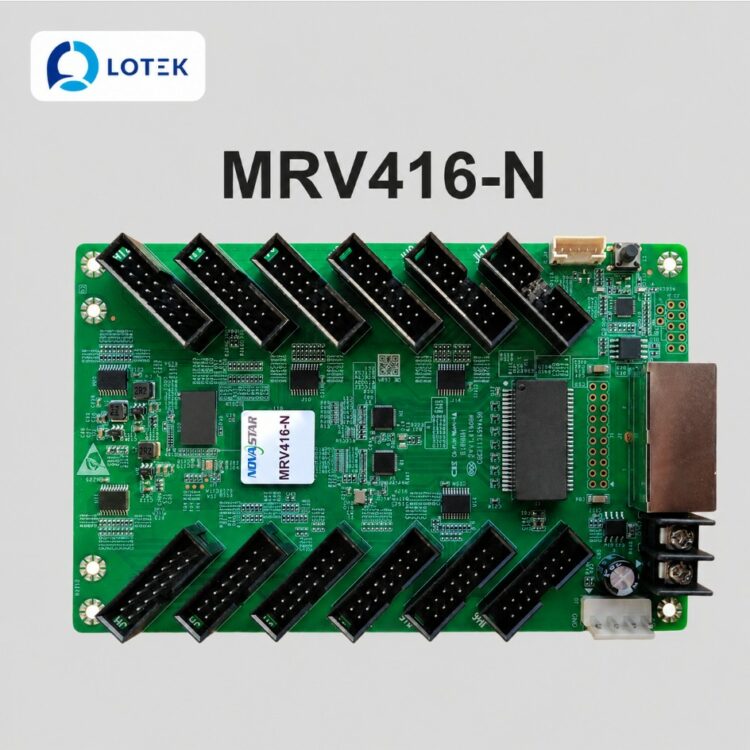

Card thu màn hình LED MRV416-N Novastar

Thông số kỹ thuật

Thông số kỹ thuật MRV416-N
Loại thiết bị	Card thu tổng quát (Receiving Card)

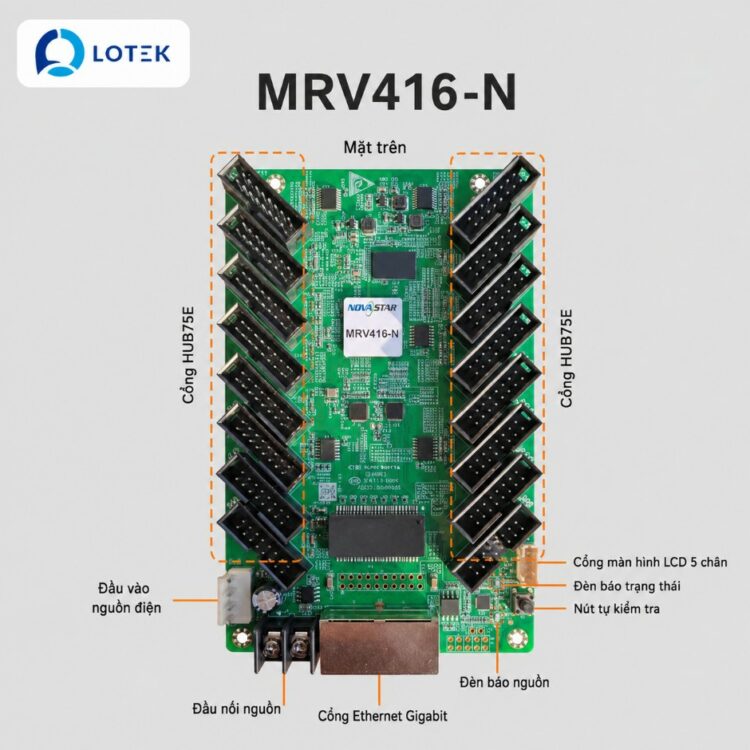

Đầu nối	16 đầu nối chuẩn HUB75E
Tải tối đa (driver PWM)	512×512@60Hz (với nguồn video 8bit)
Tải tối đa (driver thông thường)	512×384@60Hz (với nguồn video 8bit)
Đường truyền dữ liệu	Hỗ trợ lên tới 32 nhóm dữ liệu RGB song song
Điện áp cấp nguồn	DC 3,8V đến 5,5V
Công suất & Dòng định mức	Dòng định mức 0,5A, công suất định mức 2,5W
Nhiệt độ hoạt động	-20°C đến +70°C, độ ẩm 10% - 90% RH (không ngưng tụ)
Kích thước	145,6 × 91,5 × 19,3 mm
Trọng lượng	104,6g
Chứng nhận	RoHS, EMC Class A

Tổng quan sản phẩm

MRV416-N là dòng card thu thế hệ mới được phát triển bởi NovaStar, mang đến sự cải thiện vượt trội về trải nghiệm hình ảnh và khả năng duy trì hệ thống. Với việc sử dụng 16 cổng kết nối chuẩn HUB75E, sản phẩm đảm bảo khả năng tương thích cao và hiệu suất ổn định cho nhiều loại màn hình LED khác nhau.

Không chỉ dừng lại ở việc hiển thị, MRV416-N còn tích hợp hàng loạt tính năng thông minh như hiệu chỉnh màu sắc theo chuẩn quốc tế, xoay hình ảnh 90 độ và khả năng tự động giám sát các thông số kỹ thuật quan trọng của card thu mà không cần thiết bị ngoại vi.

Tính năng nổi bật

Cải thiện hiệu ứng hiển thị

• Color Management: Hỗ trợ các chuẩn gam màu Rec.709, DCI-P3, Rec.2020, giúp tái tạo màu sắc chính xác tuyệt đối.
• Công nghệ 18bit+: Cải thiện khả năng hiển thị mức xám lên gấp 4 lần, cho hình ảnh mượt mà, chi tiết ngay cả ở độ sáng thấp.
• Hiệu chỉnh Pixel: Tích hợp hệ thống hiệu chỉnh độ sáng và màu sắc từng điểm ảnh, đảm bảo độ đồng nhất hoàn hảo cho toàn bộ màn hình.
• Xử lý hình ảnh linh hoạt: Hỗ trợ xoay hình 90°/180°/270°, điều chỉnh gamma RGB riêng biệt và tính năng Low Latency (độ trễ thấp).

Cải thiện khả năng bảo trì & Độ tin cậy

• Giám sát thông minh: Tự động theo dõi nhiệt độ, điện áp và trạng thái kết nối Ethernet. Hỗ trợ hiển thị thông tin lên LCD của cabinet.
• Loop Backup: Thiết lập vòng lặp dự phòng giữa card thu và bộ điều khiển, đảm bảo tín hiệu luôn được duy trì ngay cả khi có sự cố đứt cáp.
• Sao lưu kép: Dự phòng kép cho cả cấu hình tham số và chương trình firmware, ngăn ngừa lỗi treo card khi cập nhật phần mềm.
• Tính năng mới: Cập nhật tính năng cảnh báo ngắt kết nối cáp Ethernet, hỗ trợ kỹ thuật viên xác định nhanh vị trí lỗi link.

Đèn báo trạng thái

Đèn báo	Trạng thái	Ý nghĩa
Đèn Running (Xanh)	Nháy mỗi 1s	Hoạt động bình thường
	Nháy mỗi 3s	Lỗi kết nối cáp Ethernet
	Nháy 3 lần / 0.5s	Mất tín hiệu video đầu vào
	Nháy mỗi 0.2s	Đang chạy bằng chương trình backup
	Nháy 8 lần / 0.5s	Đã chuyển sang dự phòng (Loop Backup)
Đèn Power (Đỏ)	Sáng liên tục	Nguồn vào bình thường
