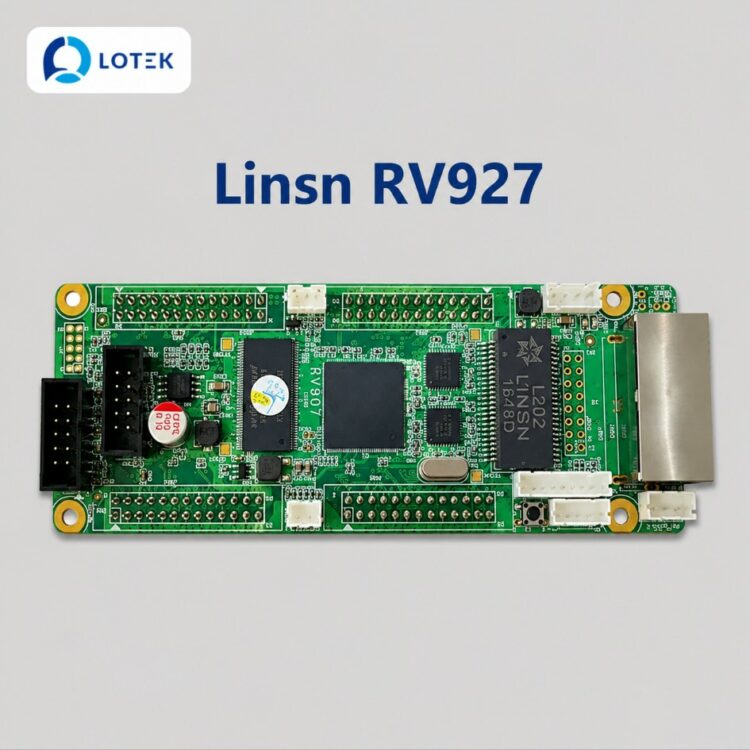

Card thu màn hình LED Linsn RV927

Thông số kỹ thuật

Thông số kỹ thuật Linsn RV927
Dòng sản phẩm	Card thu LED (LED Receiving Card) – dòng Mini, chuyên dụng cho màn hình LED cho thuê (Rental)
Model	Linsn RV927
Kích thước	479mm × 1365mm (thiết kế Mini, nhỏ gọn)
Cổng kết nối module	4×cổng xuất (26‑pin), có thể kết nối trực tiếp module LED (tiết kiệm hub card)
Số nhóm dữ liệu song song	24 nhóm dữ liệu song song (mỗi cổng tối đa 6 nhóm) – đạt tần số quét cao hơn
Số nhóm dữ liệu nối tiếp	16 nhóm dữ liệu nối tiếp – dành cho LED lighting và LED curtain
Bộ xử lý tín hiệu	18‑bit signal processor, hỗ trợ tối đa 260,000 cấp độ xám cho mỗi màu RGB
Độ phân giải tối đa (1 card)	1024 × 256 pixel
Hiệu chỉnh điểm ảnh	Hỗ trợ hiệu chỉnh điểm ảnh đơn (single‑point chromaticity correction) lên đến 1024 cấp độ
Hỗ trợ màu sâu	12‑bit color HDMI inputs (yêu cầu card gửi thế hệ 9 trở lên)
Cấp nguồn	Lấy nguồn từ module LED qua chân VCC trên cổng kết nối, không cần nguồn riêng
Tính năng giám sát	Nhiệt độ, độ ẩm (cần cảm biến), khói (cần module khói), tốc độ quạt (2 quạt), 3 đường điện áp, trạng thái cửa cabinet, phát hiện lỗi cáp mạng, BER test
Tính năng nâng cao	Đọc ngược cấu hình (configuration readback), sao chép chương trình (program copy), hot backup, phát hiện lỗi điểm ảnh, chuyển đổi không gian màu
Tương thích	Tương thích hoàn toàn với RV901 và tương thích ngược với RV807, RV817, RV827, RV837
Chứng nhận	Tuân thủ tiêu chuẩn CE‑EMC của EU
Bảo hành	2 năm

Tổng quan sản phẩm

Linsn RV927 là card thu LED (receiving card) thuộc dòng Mini, được thiết kế đặc biệt cho màn hình LED cho thuê (Rental LED displays). Với kích thước nhỏ gọn chỉ 479mm × 1365mm và lỗ gá lắp tương thích với RV802, RV927 mang đến giải pháp tối ưu cho các ứng dụng rental cần di chuyển, lắp đặt và tháo dỡ nhanh chóng.

RV927 tương thích hoàn toàn với RV901 và tương thích ngược với các dòng RV807, RV817, RV827, RV837. Card được trang bị 4 cổng xuất (26‑pin) có thể kết nối trực tiếp với module LED mà không cần hub card trung gian, giúp đơn giản hóa hệ thống và tiết kiệm chi phí. Mỗi cổng hỗ trợ tối đa 6 nhóm dữ liệu song song, tổng cộng 24 nhóm dữ liệu song song để đạt tần số quét cao hơn.

Điểm đặc biệt của RV927 là khả năng lấy nguồn từ module LED thông qua chân VCC trên cổng kết nối, không cần nguồn cấp riêng cho card thu. Ngoài ra, card còn cung cấp 16 nhóm dữ liệu nối tiếp cho các ứng dụng LED lighting và LED curtain. Với 18 bộ xử lý tín hiệu hỗ trợ thang xám 260,000 cấp độ, màu sâu 12-bit và hệ thống giám sát đa chức năng, RV927 đáp ứng mọi yêu cầu khắt khe của các màn hình LED chuyên nghiệp trong lĩnh vực sự kiện và cho thuê.

Tính năng nổi bật

• Thiết kế Mini chuyên dụng cho Rental: Kích thước nhỏ gọn 479mm × 1365mm, lỗ gá lắp tương thích với RV802, dễ dàng lắp đặt và tháo dỡ cho các ứng dụng cho thuê.
• 4 cổng xuất trực tiếp (26‑pin): Kết nối trực tiếp với module LED mà không cần hub card trung gian, tiết kiệm chi phí và đơn giản hóa hệ thống.
• 24 nhóm dữ liệu song song: Mỗi cổng hỗ trợ tối đa 6 nhóm, tổng cộng 24 nhóm dữ liệu song song để đạt tần số quét cao hơn.
• 16 nhóm dữ liệu nối tiếp: Dành riêng cho các ứng dụng LED lighting và LED curtain, mở rộng khả năng ứng dụng của card.
• Cấp nguồn từ module LED: Lấy nguồn qua chân VCC trên cổng kết nối, không cần nguồn cấp riêng cho card thu, giảm thiểu dây cáp và đơn giản hóa lắp đặt.
• Hỗ trợ 12‑bit color HDMI inputs: Làm việc với card gửi thế hệ 9 (TS901, TS921, v.v.) để đạt chất lượng màu sắc tối đa.
• Bộ xử lý 18‑bit – thang xám 260,000 cấp độ: Hỗ trợ 18-bit cho mỗi màu RGB, hình ảnh mượt mà, chuyển màu tự nhiên, không bị vỡ màu.
• Hiệu chỉnh điểm ảnh đơn (single‑point correction): Hỗ trợ hiệu chỉnh lên đến 1024 cấp độ, giúp màn hình hiển thị đồng đều màu sắc và độ sáng.
• Giám sát đa chức năng toàn diện: Theo dõi nhiệt độ, độ ẩm (cần cảm biến), khói (cần module), tốc độ quạt (2 quạt), 3 đường điện áp, trạng thái cửa cabinet, BER test, phát hiện lỗi cáp mạng và cáp phẳng.
• Hot backup (dự phòng kép): Hỗ trợ hai card thu hoạt động song song, đảm bảo màn hình hoạt động liên tục không gián đoạn.
• Đọc ngược cấu hình và sao chép chương trình: Dễ dàng sao lưu và nhân bản cài đặt trên nhiều card thu, tiết kiệm thời gian triển khai.
• Chuyển đổi không gian màu: Đáp ứng các yêu cầu về hiển thị màu chính xác cho các ứng dụng chuyên nghiệp.
• Tương thích rộng rãi: Tương thích hoàn toàn với RV901 và tương thích ngược với các dòng RV807, RV817, RV827, RV837.

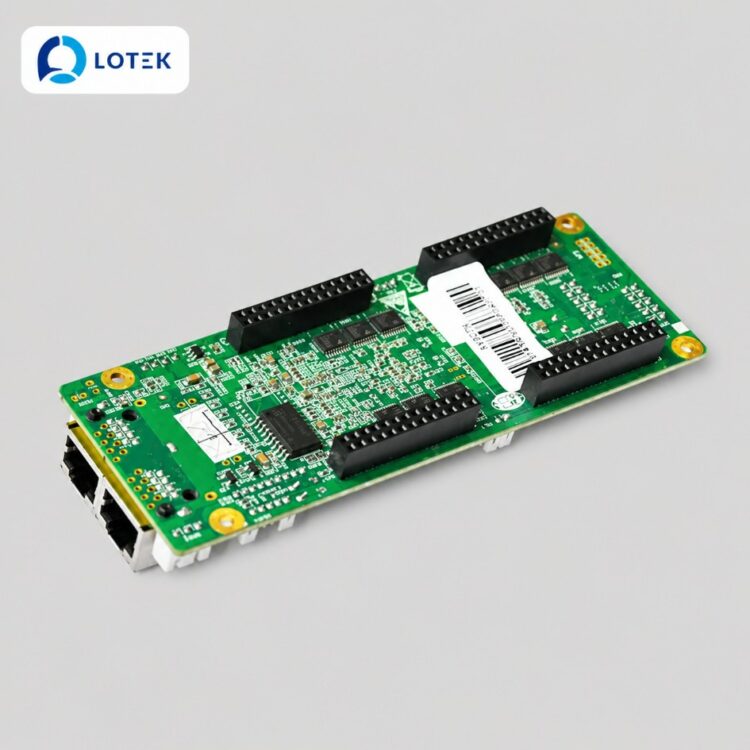

Chi tiết cổng kết nối & cấu tạo

Cổng kết nối / Thành phần	Số lượng	Mô tả
Cổng xuất (26‑pin)	4	Kết nối trực tiếp với module LED, không cần hub card; mỗi cổng hỗ trợ tối đa 6 nhóm dữ liệu song song.
Cổng xuất (90° 26‑pin)	1	Cổng góc 90° thuận tiện cho thiết kế PCB docking.
Ethernet (RJ45) Input	2	Nhận tín hiệu từ card gửi hoặc card thu trước đó; hỗ trợ hot backup.
Ethernet (RJ45) Output	2	Truyền tín hiệu sang card thu kế tiếp trong chuỗi cascade.
VCC (cấp nguồn từ module)	Có	Lấy nguồn từ module LED, không cần nguồn riêng cho card thu.
Cảm biến nhiệt độ	Tích hợp	Giám sát nhiệt độ hoạt động của card và môi trường.
Đầu nối cảm biến (tùy chọn)	Có	Hỗ trợ kết nối cảm biến độ ẩm và module khói (bán riêng).

Phù hợp với những công trình nào

• Màn hình LED cho thuê (Rental LED displays): Với thiết kế Mini nhỏ gọn, lắp đặt nhanh, lấy nguồn từ module, RV927 là lựa chọn lý tưởng cho các sự kiện, concert, hội chợ triển lãm cần di chuyển thường xuyên.
• Màn hình LED sân khấu và sự kiện: Hỗ trợ hot backup, giám sát đa chức năng và chất lượng hình ảnh cao, đáp ứng các yêu cầu khắt khe của sân khấu chuyên nghiệp.
• Màn hình LED ứng dụng LED lighting và LED curtain: Với 16 nhóm dữ liệu nối tiếp, RV927 mở rộng khả năng ứng dụng sang các lĩnh vực trang trí ánh sáng và rèm LED.
• Hệ thống yêu cầu giám sát từ xa và bảo trì dễ dàng: Với các cảm biến nhiệt độ, độ ẩm, điện áp, quạt, RV927 giúp phát hiện sớm sự cố và giảm thời gian bảo trì.
• Dự án cần hiệu chỉnh màu sắc chính xác: Hỗ trợ hiệu chỉnh điểm ảnh đơn và chuyển đổi không gian màu, đáp ứng các ứng dụng đòi hỏi chất lượng hình ảnh cao.
