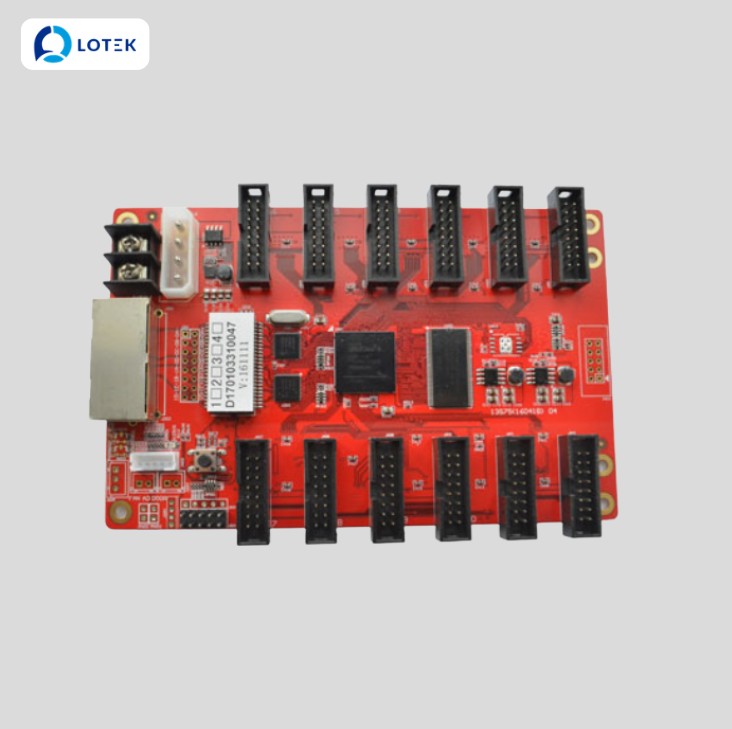

DBS-HRV13S75 là card nhận tín hiệu dành cho màn hình LED, tích hợp 12 cổng HUB75 để kết nối trực tiếp với module LED. Sản phẩm hỗ trợ chế độ quét đến 1/32, hiệu chỉnh màu và độ sáng ở độ sâu 16 bit, đồng thời theo dõi điện áp và nhiệt độ hoạt động của bo mạch.
Thông số kỹ thuật
| Thông số kỹ thuật DBS-HRV13S75 | |
| Dòng sản phẩm | Card thu tín hiệu màn hình LED |
| Model | DBS-HRV13S75 |
| Giao tiếp module LED | 12 cổng HUB75 tích hợp tín hiệu E |
| Chế độ quét hỗ trợ | Tối đa 1/32 scan |
| Hiệu chỉnh màu | Tối đa 256 × 256 pixel, độ sâu 16 bit |
| Hiệu chỉnh độ sáng | Tối đa 512 × 512 pixel, độ sâu 16 bit |
| Giám sát bo mạch | Theo dõi điện áp và nhiệt độ |
| Nguồn điện DC | Dải điện áp 4-12V DC |
| Điện áp hoạt động điển hình | 5V DC |
| Dòng điện điển hình | Khoảng 0,40A |
| Nhiệt độ hoạt động | Từ -20°C đến 80°C |
| Độ ẩm hoạt động | Tối đa 90% |
| Đọc dữ liệu từ card | Hỗ trợ đọc lại firmware, tệp firmware và tệp thông số |
Các phiên bản của DBS-HRV13S75
| Phiên bản | Cấu hình cổng mạng |
| DBS-HRV13S75-800 | Cổng RJ45 tiêu chuẩn, chân cắm hướng mặt trước |
| DBS-HRV13S75-820 | Cổng RJ45 tiêu chuẩn, đầu nối cái bố trí theo hướng ngược lại |
Khởi động màn hình nhanh hơn
DBS-HRV13S75 hỗ trợ tải nhanh hệ số hiệu chỉnh ngay khi cấp nguồn. Tính năng này giúp rút ngắn thời gian khởi động và đưa màn hình LED về trạng thái hiển thị đã được cân chỉnh nhanh hơn.
Duy trì độ đồng đều của hình ảnh
Card hỗ trợ hiệu chỉnh màu trên vùng tối đa 256 × 256 pixel hoặc hiệu chỉnh độ sáng trên vùng tối đa 512 × 512 pixel. Dữ liệu hiệu chỉnh được xử lý với độ sâu 16 bit, góp phần cải thiện độ đồng đều giữa các module và điểm ảnh.
Giám sát trạng thái ngay trên bo mạch
Khả năng theo dõi điện áp và nhiệt độ giúp đơn vị vận hành kiểm tra tình trạng hoạt động của card nhận. Thiết bị cũng cho phép đọc lại firmware và tệp thông số, thuận tiện trong quá trình cấu hình, sao lưu hoặc bảo trì.
Giảm nhiễu điện từ trong cabinet LED
Sản phẩm ứng dụng công nghệ Spread Spectrum Clocking để hỗ trợ giảm nhiễu điện từ EMI và cải thiện khả năng tương thích điện từ EMC của hệ thống màn hình LED.
Phù hợp với nhiều cấu hình màn hình
- Cabinet màn hình LED tích hợp trực tiếp cổng HUB75.
- Màn hình LED trong nhà và ngoài trời.
- Hệ thống yêu cầu hiệu chỉnh độ sáng hoặc màu sắc theo điểm ảnh.
- Màn hình cần giám sát nhiệt độ và điện áp của card nhận.
- Cabinet sử dụng nguồn DC trong dải từ 4V đến 12V.
