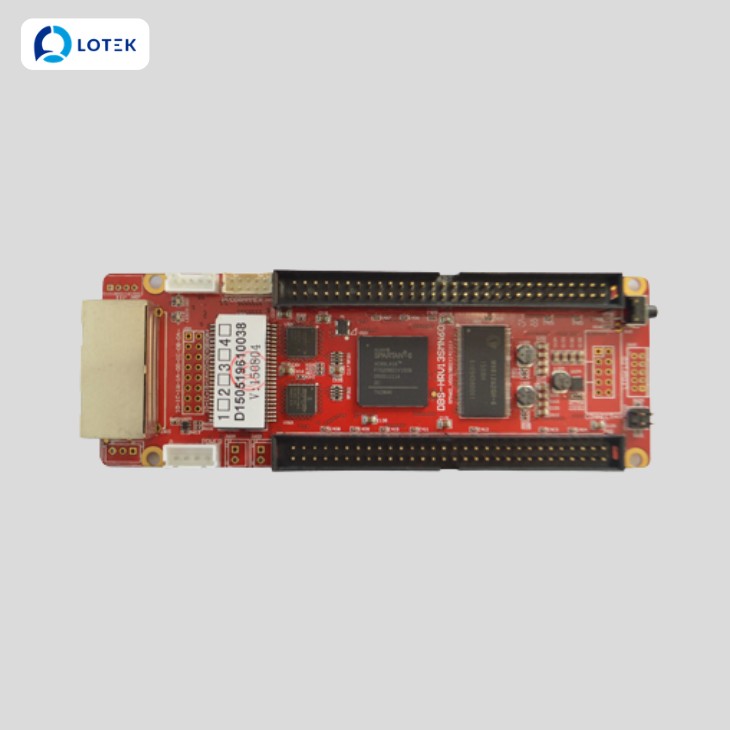

DBS-HRV13SMN-60P là card nhận tín hiệu màn hình LED dạng mini, được thiết kế cho các cabinet có không gian lắp đặt hạn chế. Card trang bị hai cổng đầu ra 60 pin, hỗ trợ cấu hình 24 hoặc 28 nhóm dữ liệu RGB, hiệu chỉnh màu sắc và độ sáng với độ sâu 16 bit.
Thông số kỹ thuật
| Thông số kỹ thuật DBS-HRV13SMN-60P | |
| Dòng sản phẩm | Card thu tín hiệu màn hình LED dạng mini |
| Model | DBS-HRV13SMN-60P |
| Cổng mạng | 2 cổng Gigabit Ethernet RJ45 |
| Cổng đầu ra module | 2 cổng đầu ra 60 pin |
| Nhóm dữ liệu RGB | Hỗ trợ chế độ 24 hoặc 28 nhóm dữ liệu RGB |
| Hiệu chỉnh màu sắc | Tối đa 128 × 128 pixel, độ sâu 16 bit |
| Hiệu chỉnh độ sáng | Tối đa 256 × 256 pixel, độ sâu 16 bit |
| Tải hệ số hiệu chỉnh | Hỗ trợ tải nhanh khi khởi động |
| Sao chép firmware | Hỗ trợ sao chép firmware giữa các card cùng loại |
| Đọc lại dữ liệu | Hỗ trợ đọc thông tin firmware, tệp firmware và tệp tham số |
| Giám sát trạng thái | Theo dõi điện áp và nhiệt độ trên bo mạch |
| Điện áp hoạt động | DC 3-12V, điện áp điển hình 5V |
| Dòng điện hoạt động | Điển hình khoảng 0,88A, tối đa 1,10A |
| Nhiệt độ hoạt động | Từ -20°C đến 75°C |
| Độ ẩm hoạt động | Tối đa 95% |
| Khả năng chống nhiễu | Ứng dụng công nghệ Spread Spectrum Clocking, hỗ trợ giảm EMI và cải thiện EMC |
Các phiên bản DBS-HRV13SMN-60P
| Phiên bản | Cấu hình cổng RJ45 |
| DBS-HRV13SMN60-700 | Cổng RJ45 tiêu chuẩn, chân cắm hướng mặt trước |
| DBS-HRV13SMN60-710 | Cổng RJ45 dạng đứng, chân cắm hướng mặt trước |
| DBS-HRV13SMN60-720 | Cổng RJ45 tiêu chuẩn, đầu nối bố trí theo hướng ngược |
| DBS-HRV13SMN60-730 | Cổng RJ45 dạng đứng, đầu nối bố trí theo hướng ngược |
Thiết kế dành cho cabinet nhỏ: Kiểu bo mạch dài và hẹp cùng hai cổng đầu ra 60 pin giúp DBS-HRV13SMN-60P thuận tiện tích hợp trong các cabinet LED có không gian hạn chế.
Đặc điểm nổi bật
- Thiết kế mini, phù hợp với cabinet LED nhỏ hoặc có mật độ linh kiện cao.
- Tích hợp hai cổng Gigabit Ethernet để nhận và chuyển tiếp dữ liệu.
- Trang bị hai đầu nối 60 pin, có thể cấp nguồn cho card từ module LED hoặc bo HUB tương thích.
- Hỗ trợ cấu hình 24 hoặc 28 nhóm dữ liệu RGB.
- Hiệu chỉnh màu sắc và độ sáng theo điểm ảnh với độ sâu 16 bit.
- Tải nhanh hệ số hiệu chỉnh khi cấp nguồn, giúp rút ngắn thời gian khởi động màn hình.
- Cho phép sao chép firmware giữa các card cùng loại và đọc lại tệp tham số.
- Tích hợp nút tự kiểm tra, đầu vào cảm biến, tín hiệu cửa cabinet và các giao diện mở rộng.
- Hỗ trợ hai kiểu chân kết nối phím và đèn báo 3 chân hoặc 5 chân.
- Theo dõi điện áp và nhiệt độ trên bo mạch trong quá trình vận hành.
- Công nghệ Spread Spectrum Clocking hỗ trợ giảm nhiễu điện từ và nâng cao khả năng tương thích EMC.
