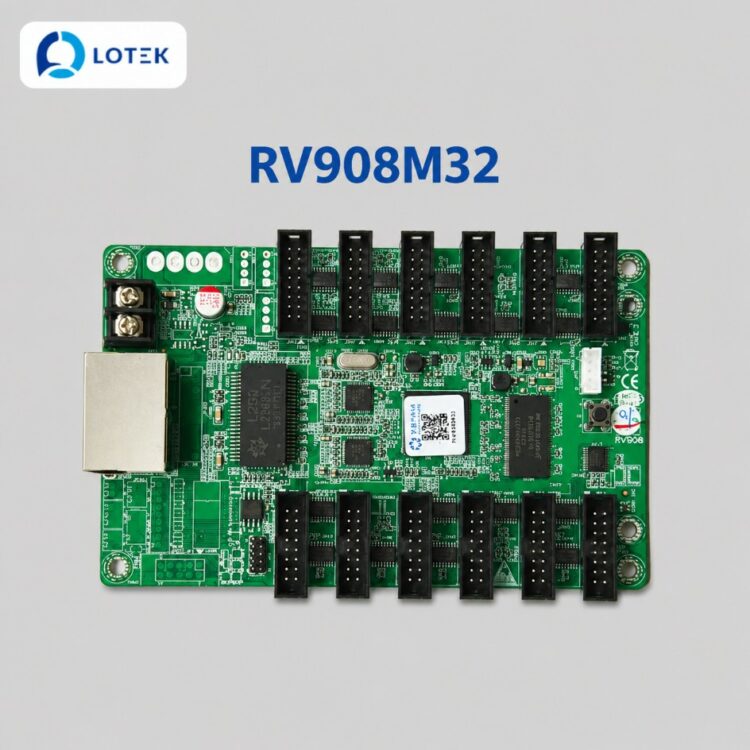

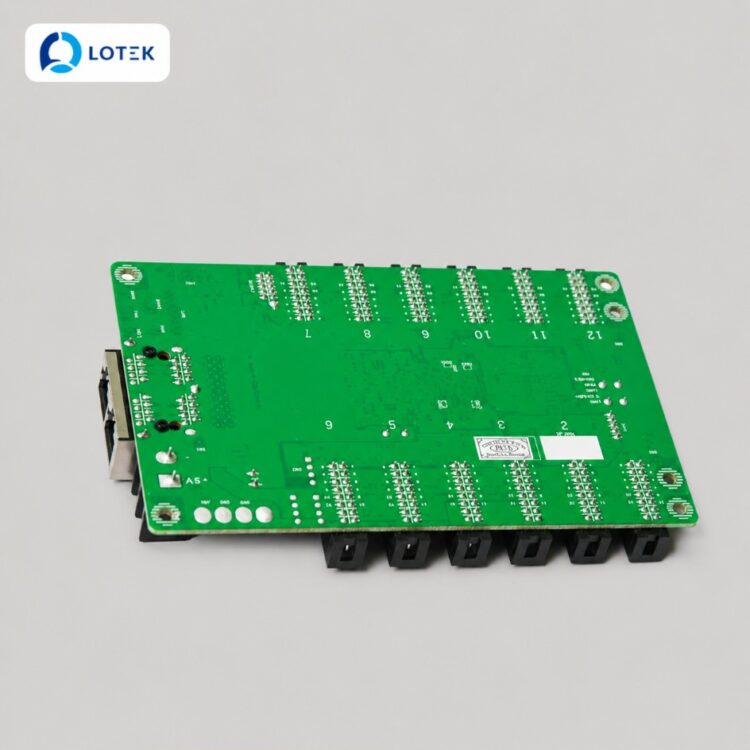

Card thu màn hình LED Linsn RV908M32

Thông số kỹ thuật

Thông số kỹ thuật Linsn RV908M32
Dòng sản phẩm	Card thu LED (LED Receiving Card) – dành cho màn hình LED module
Model	Linsn RV908M32
Giao diện kết nối module	12×cổng HUB75E (16P) – tích hợp sẵn, không cần hub card trung gian
Hỗ trợ scan	Hỗ trợ scan 1/32 (32 scan mode) – đặc biệt cho module HD trong nhà
Số nhóm dữ liệu RGB	24 nhóm dữ liệu RGB
Bộ xử lý tín hiệu	18 bộ xử lý tín hiệu, hỗ trợ tối đa 18-bit cho mỗi màu RGB (khoảng 260,000 cấp độ xám)
Độ phân giải tối đa (1 card)	1024 × 256 pixel
Hiệu chỉnh điểm ảnh	Hỗ trợ hiệu chỉnh điểm ảnh đơn (single‑point color correction) lên đến 1024 điểm
Hỗ trợ màu sâu	Hỗ trợ 12‑bit color HDMI inputs (yêu cầu card gửi thế hệ 9 trở lên)
Tính năng giám sát	Nhiệt độ, độ ẩm (cần cảm biến), khói (cần module khói), tốc độ quạt (2 quạt), 3 đường điện áp, trạng thái cửa cabinet, phát hiện lỗi cáp mạng
Tính năng nâng cao	Đọc ngược cấu hình (configuration readback), sao chép chương trình (program copy), hot backup (dual receiver card), phát hiện lỗi điểm ảnh (cần chip hỗ trợ), chuyển đổi không gian màu
Tương thích	Hoàn toàn tương thích chức năng với RV901, cùng kích thước, tương đương RV901 + hub HUB75
Chứng nhận	Tuân thủ tiêu chuẩn CE‑EMC của EU
Bảo hành	2 năm

Tổng quan sản phẩm

Linsn RV908M32 là card thu LED (receiving card) thế hệ mới, được thiết kế đặc biệt cho các màn hình LED module HD trong nhà với chế độ scan 1/32. Điểm đặc biệt của RV908M32 là tích hợp sẵn 12 cổng HUB75E (16P) ngay trên card, giúp kết nối trực tiếp với các module LED mà không cần hub card trung gian, tiết kiệm không gian, chi phí và đơn giản hóa hệ thống dây cáp.

RV908M32 hoàn toàn tương thích về chức năng với RV901 và có cùng kích thước, về bản chất là sự kết hợp giữa RV901 và một hub HUB75. Card hỗ trợ 24 nhóm dữ liệu RGB và 18 bộ xử lý tín hiệu, cho phép hiển thị với chất lượng màu sắc vượt trội, thang xám lên tới 260,000 cấp độ cho mỗi màu.

Không chỉ dừng lại ở khả năng hiển thị, RV908M32 còn được trang bị hệ thống giám sát đa chức năng gồm: cảm biến nhiệt độ, độ ẩm, khói, tốc độ quạt, điện áp (3 đường), trạng thái cửa cabinet, phát hiện lỗi cáp mạng và lỗi điểm ảnh. Ngoài ra, card hỗ trợ đọc ngược cấu hình, sao chép chương trình, hot backup (dự phòng 2 card thu) và chuyển đổi không gian màu – đáp ứng các yêu cầu khắt khe nhất cho màn hình LED chuyên nghiệp.

Tính năng nổi bật

• Tích hợp 12 cổng HUB75E (16P): Kết nối trực tiếp với module LED mà không cần hub card trung gian, giảm chi phí và độ phức tạp hệ thống.
• Hỗ trợ scan 1/32: Chuyên dụng cho các module LED HD trong nhà (ví dụ: P2.5, P3, P4), đảm bảo chất lượng hiển thị tối ưu.
• 24 nhóm dữ liệu RGB & 18 bộ xử lý tín hiệu: Hỗ trợ thang xám lên tới 260,000 cấp độ cho mỗi màu, hình ảnh mượt mà, chi tiết.
• Hỗ trợ 12‑bit color HDMI inputs: Làm việc với card gửi thế hệ 9 (TS901, TS921, v.v.) để đạt chất lượng màu sắc tối đa.
• Độ phân giải tối đa 1024×256 pixel / card: Đáp ứng tốt cho các màn hình LED có kích thước trung bình và lớn.
• Hiệu chỉnh điểm ảnh đơn (single‑point correction): Hỗ trợ hiệu chỉnh lên đến 1024 điểm, giúp màn hình hiển thị đồng đều màu sắc và độ sáng.
• Giám sát đa chức năng (theo dõi từ xa): Nhiệt độ, độ ẩm, khói, tốc độ quạt (2 quạt), 3 đường điện áp (1 hệ thống, 2 nguồn ngoài), trạng thái cửa cabinet, phát hiện lỗi cáp và lỗi điểm ảnh.
• Hot backup (dự phòng kép): Hỗ trợ hai card thu hoạt động song song, tự động chuyển đổi khi một card gặp sự cố, đảm bảo hoạt động liên tục.
• Đọc ngược cấu hình và sao chép chương trình: Dễ dàng sao lưu và nhân bản cài đặt trên nhiều card thu, tiết kiệm thời gian triển khai.
• Hỗ trợ chuyển đổi không gian màu: Đáp ứng các yêu cầu về hiển thị màu chính xác cho các ứng dụng chuyên nghiệp.
• Tuân thủ tiêu chuẩn CE‑EMC: Đảm bảo chất lượng và an toàn theo quy chuẩn châu Âu.

Chi tiết cổng kết nối & cấu tạo

Cổng kết nối / Thành phần	Số lượng	Mô tả
HUB75E (16P)	12	Kết nối trực tiếp với module LED, hỗ trợ scan 1/32, không cần hub card.
Ethernet (RJ45) Input	2	Nhận tín hiệu từ card gửi hoặc card thu trước đó; hỗ trợ hot backup.
Ethernet (RJ45) Output	2	Truyền tín hiệu sang card thu kế tiếp trong chuỗi cascade.
Cảm biến nhiệt độ	Tích hợp	Giám sát nhiệt độ hoạt động của card và môi trường.
Đầu nối cảm biến (tùy chọn)	Có	Hỗ trợ kết nối cảm biến độ ẩm và module khói (bán riêng).
Điện áp giám sát	3 đường	1 đường cho hệ thống, 2 đường cho nguồn ngoài (hộp nguồn).
Quạt giám sát	2	Theo dõi tốc độ và trạng thái hoạt động của quạt tản nhiệt.

Phù hợp với những công trình nào

• Màn hình LED HD trong nhà (Indoor HD LED displays): Đặc biệt phù hợp với các module P2.5, P3, P4, P5 sử dụng scan 1/32, cho chất lượng hình ảnh sắc nét, mượt mà.
• Màn hình LED yêu cầu giám sát từ xa và bảo trì dễ dàng: Với các tính năng giám sát nhiệt độ, độ ẩm, điện áp, quạt, cửa cabinet, RV908M32 giúp phát hiện sớm sự cố và giảm thời gian bảo trì.
• Hệ thống cần độ tin cậy cao và dự phòng: Hỗ trợ hot backup với 2 card thu, đảm bảo màn hình vẫn hoạt động ngay cả khi một card gặp sự cố.
• Dự án cần hiệu chỉnh màu sắc chính xác: Hỗ trợ hiệu chỉnh điểm ảnh đơn và chuyển đổi không gian màu, đáp ứng các ứng dụng đòi hỏi chất lượng hình ảnh cao như phòng điều khiển, sản xuất nội dung.
• Thay thế hoặc nâng cấp hệ thống cũ: RV908M32 tương thích hoàn toàn với RV901 (cùng kích thước và chức năng), là sự kết hợp RV901 + hub, giúp đơn giản hóa thiết kế và lắp đặt.
