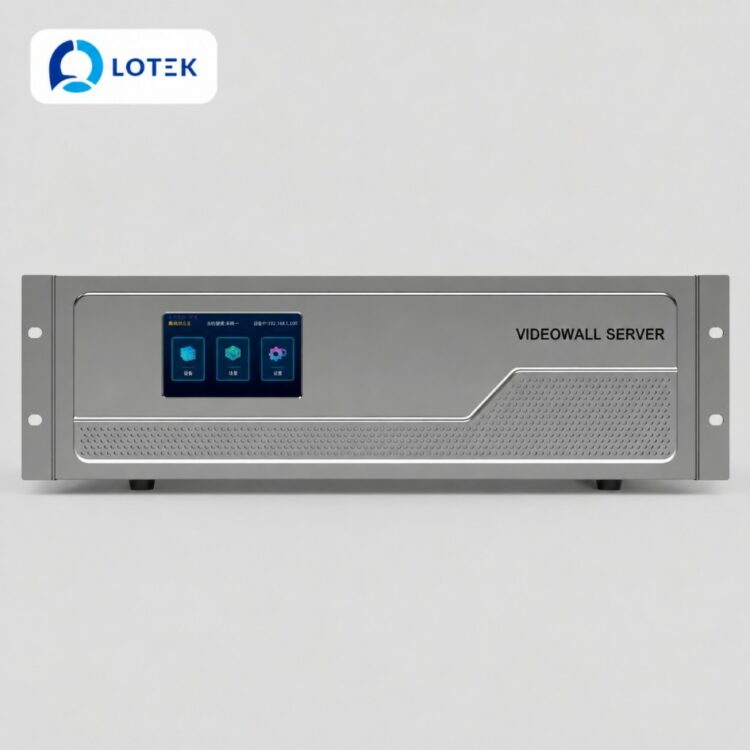

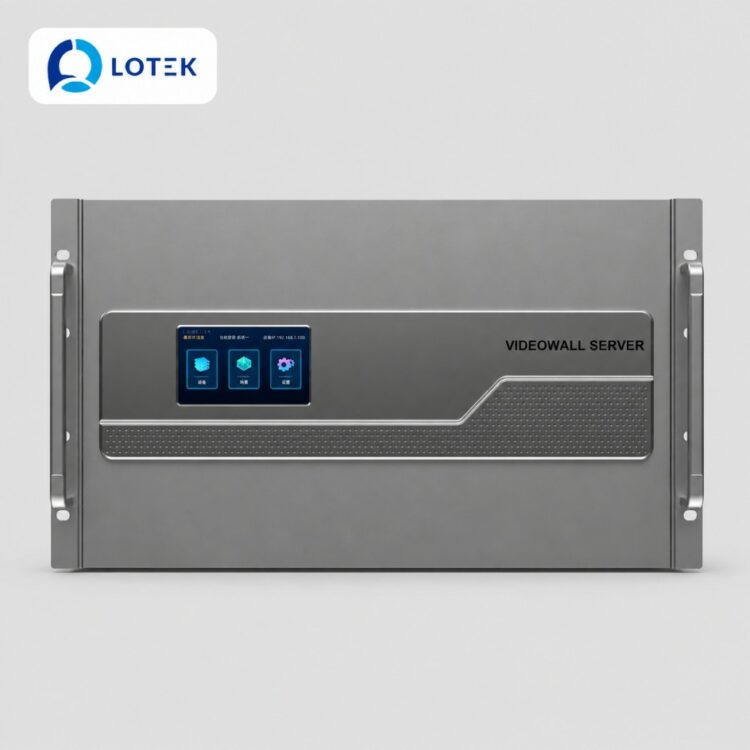

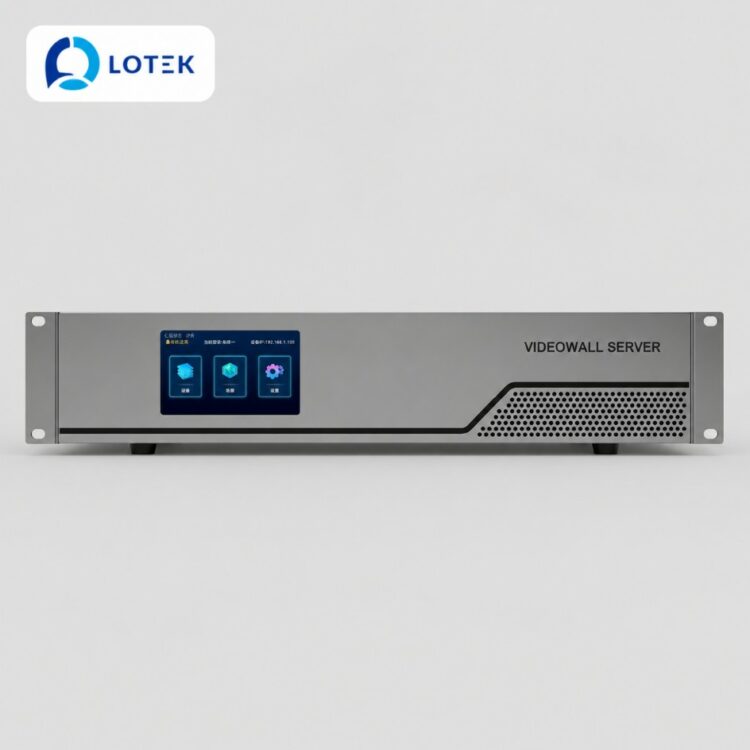

Bộ xử lý ghép hình và điều khiển màn hình LED Kystar SHn Series

Kystar SHn Series là dòng bộ xử lý ghép hình mô-đun dành cho hệ thống màn hình LED quy mô vừa và lớn, gồm các model SH2, SH3, SH8 và SH14. Thiết bị tích hợp chuyển mạch tín hiệu, xử lý video, ghép hình và điều khiển màn hình LED trong cùng một nền tảng phần cứng.

Thay vì phải sử dụng riêng bộ chuyển mạch, bộ xử lý hình ảnh, card phát và hệ thống điều khiển, SHn Series giúp hợp nhất chuỗi thiết bị, giảm số lượng kết nối trung gian và đơn giản hóa quá trình triển khai. Kiến trúc FPGA thuần phần cứng mang lại khả năng xử lý ổn định, phù hợp với trung tâm chỉ huy, đài truyền hình, phòng điều khiển, hội trường và màn hình thương mại độ phân giải cao.

Xử lý, ghép hình và điều khiển LED trong một thiết bị

SHn Series được thiết kế theo mô hình “Switcher & Controller All-in-One”. Thiết bị vừa tiếp nhận và chuyển đổi nhiều nguồn tín hiệu, vừa xử lý bố cục hình ảnh, đồng thời phát dữ liệu trực tiếp đến hệ thống card nhận của màn hình LED.

Cấu trúc tích hợp giúp giảm số lượng thiết bị trong tủ máy, đơn giản hóa hệ thống dây tín hiệu và hạn chế các điểm kết nối có thể phát sinh sự cố. Đây là ưu điểm đáng chú ý đối với hệ thống màn hình LED lớn, nơi yêu cầu vận hành ổn định và khả năng quản lý tập trung.

Ghép hình 8K cho màn hình LED siêu nét

Kystar SHn Series hỗ trợ quy trình thu nhận, xử lý và truyền tải video 8K. Công nghệ lấy mẫu màu RGB 4:4:4 giúp giữ lại thông tin màu và chi tiết hình ảnh, phù hợp với bản đồ, dữ liệu kỹ thuật, video độ phân giải cao và nội dung cần quan sát ở khoảng cách gần.

Thông qua giao diện DisplayPort 1.4, một đầu vào có thể tiếp nhận tín hiệu lên đến 8K@30Hz. Một bảng mạch xử lý có thể thực hiện ghép hình điểm-điểm với độ phân giải tối đa 8K, giúp giảm nhu cầu sử dụng thêm bộ chuyển đổi 8K bên ngoài.

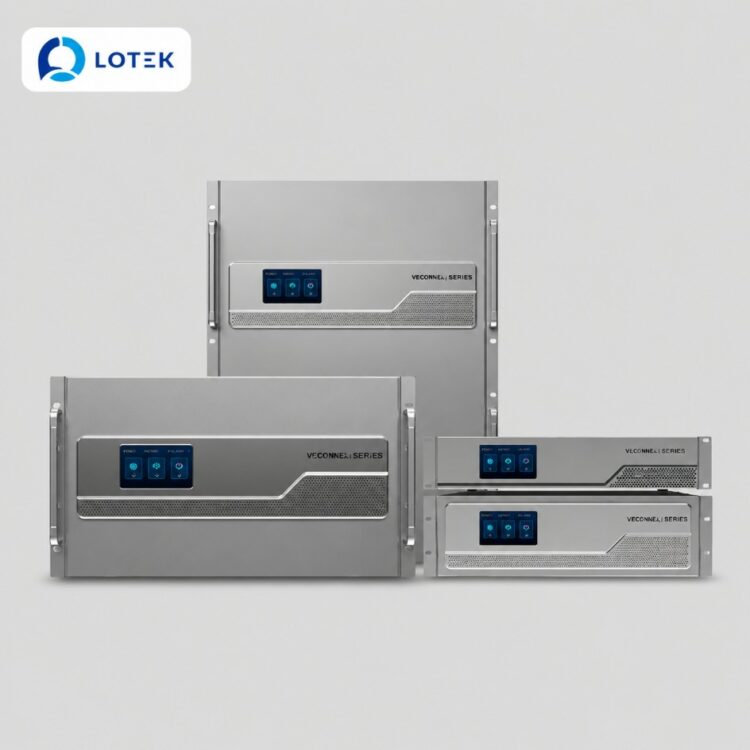

Khả năng tải lớn và cấu hình mô-đun linh hoạt

Dòng SHn cung cấp nhiều cấu hình từ khung máy 2U đến 14U. Số card đầu vào, card đầu ra và cổng mạng có thể lựa chọn theo quy mô dự án, giúp hệ thống dễ mở rộng khi số lượng nguồn hoặc độ phân giải màn hình tăng lên.

SH2 phù hợp với hệ thống quy mô vừa, trong khi SH14 hỗ trợ tối đa 160 đầu vào 2K, 40 đầu vào 4K@60Hz, 24 card đầu ra và 224 cổng Ethernet. Khả năng tải đạt 147,2 triệu pixel cho phép triển khai màn hình LED siêu rộng, siêu cao hoặc chia thành nhiều khu vực hiển thị.

Chia sẻ lớp và bố trí cửa sổ tự do

Các nguồn tín hiệu trên SHn Series có thể được mở thành cửa sổ, phóng to, thu nhỏ, di chuyển, xếp chồng và bố trí tại bất kỳ vị trí nào trên màn hình ghép. Nội dung không bị giới hạn trong những vùng hiển thị cố định.

Kiến trúc chia sẻ lớp giữa các bảng mạch giúp giảm hạn chế khi một cửa sổ đi qua nhiều khu vực đầu ra. Theo cấu hình, thiết bị hỗ trợ tối đa 128 lớp hình ảnh, tối đa 32 lớp trên mỗi cổng mạng và tối đa 4 dòng chữ chạy trên mỗi màn hình.

Khả năng bố trí linh hoạt đặc biệt phù hợp với trung tâm điều hành, nơi cần hiển thị đồng thời camera, bản đồ, báo cáo, biểu đồ, cảnh báo và nhiều nguồn dữ liệu khác nhau.

Điều khiển qua trình duyệt web

SHn Series sử dụng kiến trúc điều khiển B/S, cho phép truy cập giao diện quản lý trực tiếp bằng trình duyệt mà không cần cài phần mềm riêng trên từng máy tính.

Hệ thống hỗ trợ nhiều người dùng thao tác và đồng bộ theo thời gian thực. Kỹ thuật viên có thể cấu hình, kiểm tra và bảo trì thiết bị từ nhiều máy tính hoặc hệ điều hành khác nhau trong cùng mạng quản lý.

Giám sát trực quan và xem trước thời gian thực

Khi kết hợp với hệ thống điều khiển trung tâm Kapollo, người vận hành có thể theo dõi nội dung hiển thị, trạng thái xử lý tín hiệu, tệp phương tiện và các cảnh trình chiếu trên giao diện trực quan.

SHn Series hỗ trợ xem trước tín hiệu đầu vào theo thời gian thực và xuất HDMI loopback mà không cần lắp thêm card giám sát riêng. Nhờ đó, việc kiểm tra nguồn, chuyển cảnh và xử lý sự cố trở nên trực quan hơn.

Giám sát thông minh và nhiều lớp dự phòng

Thiết bị hỗ trợ theo dõi trạng thái các mô-đun phần cứng theo thời gian thực, tự kiểm tra trực tuyến và đưa ra cảnh báo khi phát hiện bất thường. Kỹ thuật viên có thể xác định vị trí lỗi sớm hơn trước khi sự cố ảnh hưởng đến toàn bộ màn hình.

Các phương án bảo vệ gồm sao lưu cấu hình và dữ liệu người dùng, dự phòng card điều khiển, dự phòng đầu vào và đầu ra cùng nguồn điện dự phòng. Đây là những chức năng quan trọng đối với màn hình tại trung tâm chỉ huy, phòng phát sóng hoặc sự kiện lớn cần hoạt động liên tục.

Hỗ trợ trình chiếu 3D

SHn Series hỗ trợ nhiều định dạng tín hiệu 3D như side-by-side, top-bottom và chế độ 120Hz. Khi kết hợp với nguồn phát và hệ thống hiển thị tương thích, thiết bị có thể phục vụ không gian triển lãm, bảo tàng, trung tâm trải nghiệm và các dự án trình chiếu sáng tạo.

Quản lý tập trung toàn bộ không gian trình chiếu

Thông qua Kapollo Central Control System, SHn Series không chỉ quản lý màn hình LED mà còn có thể phối hợp với hệ thống âm thanh, ánh sáng, nguồn điện, màn chiếu điện, động cơ ray dẫn hướng và các thiết bị lập trình khác.

Nội dung trình chiếu và thiết bị ngoại vi có thể hoạt động đồng bộ theo từng cảnh đã thiết lập. Hệ thống hỗ trợ quản lý trên 2.000 cảnh, nhiều người dùng, nhiều vai trò và phân quyền vận hành phù hợp với từng bộ phận.

Ứng dụng của Kystar SHn Series

• Trung tâm chỉ huy, phòng điều hành và hệ thống giám sát.
• Đài truyền hình, phòng dựng và trung tâm phát sóng.
• Màn hình LED 8K, màn hình siêu rộng hoặc siêu cao.
• Hội trường, phòng họp và trung tâm hội nghị lớn.
• Triển lãm, bảo tàng và không gian trình chiếu 3D.
• Sân khấu, sự kiện và hệ thống màn hình đa khu vực.

Nên chọn model SHn Series nào?

SH2: phù hợp với hệ thống quy mô vừa, cần tối đa 24 đầu vào 2K, 6 đầu vào 4K@60Hz và khả năng tải từ 26 đến 32 triệu pixel theo cấu hình đầu ra.

SH3: đáp ứng dự án cần tối đa 40 đầu vào 2K, tải 36,8 triệu pixel và 56 cổng Ethernet.

SH8: phù hợp với trung tâm điều hành và màn hình lớn, hỗ trợ 64 đầu vào 2K, 73,6 triệu pixel và tối đa 48 lớp hình ảnh.

SH14: là cấu hình cao nhất với 160 đầu vào 2K, 40 đầu vào 4K@60Hz, 147,2 triệu pixel, 224 cổng Ethernet và 128 lớp hình ảnh.
