Hệ thống xử lý hình ảnh phân tán MG Series 2k Novastar

Thông số kỹ thuật

Thông số kỹ thuật MG Series 2K
Model	MG200 Encoder	MG201 Decoder	MGT600 All-in-One Decoder
Dòng sản phẩm	Bộ mã hóa AV over IP	Bộ giải mã AV over IP	Bộ giải mã All-in-One, tải trực tiếp LED
Giao thức mã hóa/giải mã	H.264 (AVC) & H.265 (HEVC)	H.264 (AVC) & H.265 (HEVC)	H.264 (AVC) & H.265 (HEVC)
Độ phân giải đầu vào tối đa	2048×1080@60Hz (HDMI 1.3)	—	—
Độ phân giải đầu ra tối đa	—	2048×1080@60Hz (HDMI 1.3)	Tải điểm ảnh: 3.9 triệu điểm ảnh Chiều rộng tối đa: 10.240px Chiều cao tối đa: 8.192px
Cổng đầu vào	1×HDMI 1.3, 1×AUDIO (3.5mm), 1×USB Type-B, 1×LOOP OUT	—	1×Gigabit Ethernet (LAN), 1×AUDIO IN (3.5mm), 2×USB 2.0
Cổng đầu ra	1×Gigabit Ethernet (LAN), 1×AUDIO OUT (3.5mm)	1×HDMI 1.3, 1×AUDIO OUT (3.5mm), 2×USB 2.0 (KVM)	6×Gigabit Ethernet (LED OUTPUT), 1×AUDIO OUT (3.5mm)
Độ trễ hệ thống	≤ 60ms, đảm bảo trải nghiệm "what you see is what you get"
Đồng bộ nhiều decoder	Công nghệ đồng bộ độc quyền, loại bỏ hiện tượng xé hình khi ghép màn hình
Hỗ trợ KVM	KVM over IP, di chuột xuyên màn hình, điều khiển đa nền tảng (Windows, Linux, Mac)
Quản lý và điều khiển	Giao diện Web, NovaLCT, phân quyền theo vai trò, cập nhật firmware từ xa
Hỗ trợ giao thức IP	RTSP, RTCP, RTP, ONVIF (hỗ trợ IP Camera)
Nguồn điện	DC 12V 3A	DC 12V 3A	AC 100-240V~, 50/60Hz, 2A~0.8A
Công suất tiêu thụ	17 W	17 W	27 W
Nhiệt độ hoạt động	-10°C đến +60°C
Độ ẩm hoạt động	0% RH – 85% RH, không ngưng tụ
Kích thước	211,7 × 258,2 × 43,6 mm	211,7 × 258,2 × 43,6 mm	482,6 × 334,2 × 50,1 mm (19" Rack)
Trọng lượng tịnh	1,8 kg	1,8 kg	4 kg
Chứng nhận	CCC, CE, FCC

Tổng quan sản phẩm

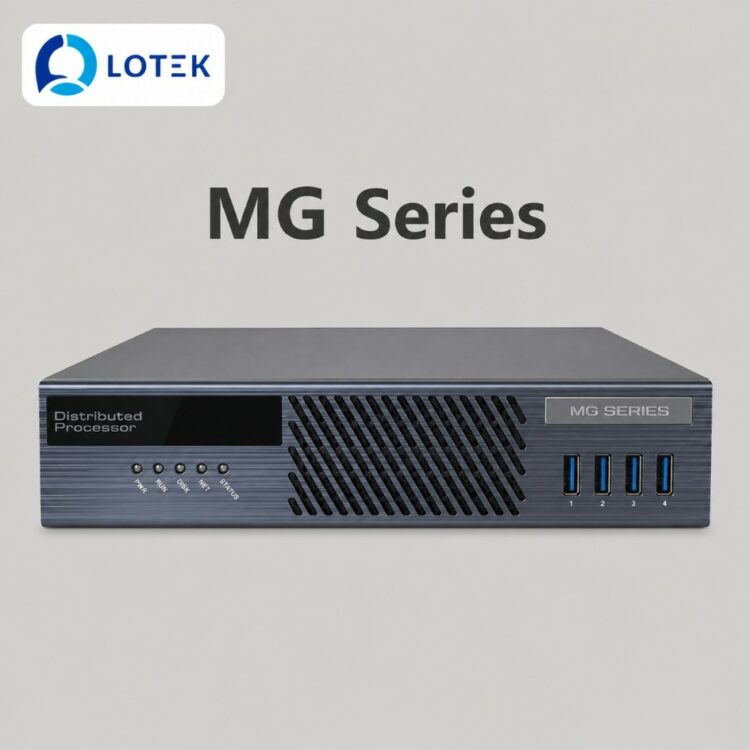

MG Series là hệ thống xử lý hình ảnh phân tán (Distributed AV over IP) thế hệ mới của Novastar, được thiết kế để vận hành trong các hệ thống âm thanh - hình ảnh quy mô lớn, phân tán về mặt địa lý nhưng vẫn đảm bảo đồng bộ và tập trung trong quản lý. Dòng sản phẩm bao gồm bộ mã hóa MG200, bộ giải mã MG201 và bộ giải mã All-in-One MGT600, tương ứng với nhu cầu thu nhận tín hiệu từ nhiều nguồn, hiển thị trên nhiều màn hình và điều khiển trực tiếp màn hình LED.

Hệ thống hoạt động dựa trên giao thức H.264 và H.265, tối ưu băng thông mạng, truyền tải hình ảnh lên đến 10bit 4:2:2 với độ trễ cực thấp chỉ 60ms. MG Series không chỉ đơn thuần là thiết bị mã hóa/giải mã mà còn tích hợp đầy đủ các chức năng của một hệ thống điều khiển KVM, quản lý màn hình, ghép nối và chuyển mạch tín hiệu qua nền tảng IP. Đặc biệt, khả năng ghép ảnh từ nhiều decoder với độ đồng bộ tuyệt đối giúp loại bỏ hiện tượng xé hình, mang lại trải nghiệm hình ảnh liền mạch cho các bức tường LED khổng lồ.

Với thiết kế phân tán, MG Series mang lại sự ổn định vượt trội: sự cố tại một node đơn lẻ không ảnh hưởng đến toàn hệ thống. Sản phẩm đáp ứng các ứng dụng khắt khe nhất trong phòng điều khiển, trung tâm giám sát, hội nghị truyền hình và sự kiện chuyên nghiệp.

Tính năng nổi bật

• Chất lượng hình ảnh cao, độ trễ siêu thấp: Hỗ trợ H.264/H.265, độ sâu màu 10bit 4:2:2, băng thông thấp, độ trễ ≤ 60ms, đảm bảo hình ảnh trung thực và mượt mà.
• Đồng bộ chính xác khi ghép ảnh từ nhiều decoder: Công nghệ đồng bộ độc quyền giúp ghép nhiều màn hình liền mạch, không xé hình, không lệch pha khi phát nội dung chuyển động tốc độ cao.
• Điều khiển KVM, roaming chuột đa nền tảng: Một bộ bàn phím - chuột duy nhất điều khiển đa màn hình, đa hệ điều hành (Windows, Linux, Mac). Cho phép di chuột tự do xuyên màn hình và phím tắt thao tác.
• Đẩy tín hiệu và cộng tác nhóm: Hỗ trợ đẩy tín hiệu giữa các operator hoặc lên màn hình LED để ra quyết định nhanh chóng, tăng hiệu quả làm việc nhóm.
• Quản lý tập trung qua Web: Giao diện web cung cấp đầy đủ chức năng quản lý thiết bị, phân quyền người dùng, quản lý độ phân giải đầu vào/đầu ra, cập nhật firmware và nhật ký vận hành.
• Kiến trúc phân tán, mở rộng không giới hạn: Các node (encoder/decoder) có thể được thêm vào hệ thống bất cứ lúc nào chỉ với một địa chỉ IP, tự động đồng bộ tham số mà không cần cấu hình lại hệ thống.
• Bảo mật với phân quyền chi tiết: Quản trị viên có thể gán quyền hạn theo vai trò, giúp phân công nhiệm vụ chính xác và đảm bảo an toàn dữ liệu cho các dự án yêu cầu bảo mật cao.
• Tải LED linh hoạt (MGT600): Decoder MGT600 tải tối đa 3.9 triệu điểm ảnh, chiều rộng lên đến 10.240px, chiều cao 8.192px, hỗ trợ bố cục 4x2Kx1K@30Hz, 2x4Kx1K@30Hz, 1x4Kx2K@30Hz.
• Xem trước trực quan (Visualized Management): Cho phép xem trước hình ảnh nguồn, bố cục màn hình và màn hình LED ngay trên giao diện, đảm bảo thao tác chính xác, "what you see is what you get".
• OSD và quản lý Preset: Hỗ trợ hiển thị chữ OSD tĩnh/động, tùy chỉnh font, màu, nền, hướng cuốn. Lưu trữ và phát lại Preset theo vòng lặp hoặc theo lịch trình.
• Đa dạng tùy chọn âm thanh: Hỗ trợ âm thanh đi kèm (accompanied) và âm thanh độc lập (independent), điều chỉnh âm lượng, lấy mẫu tối đa 96kHz.

Chi tiết cổng kết nối

MG200 Encoder & MG201 Decoder

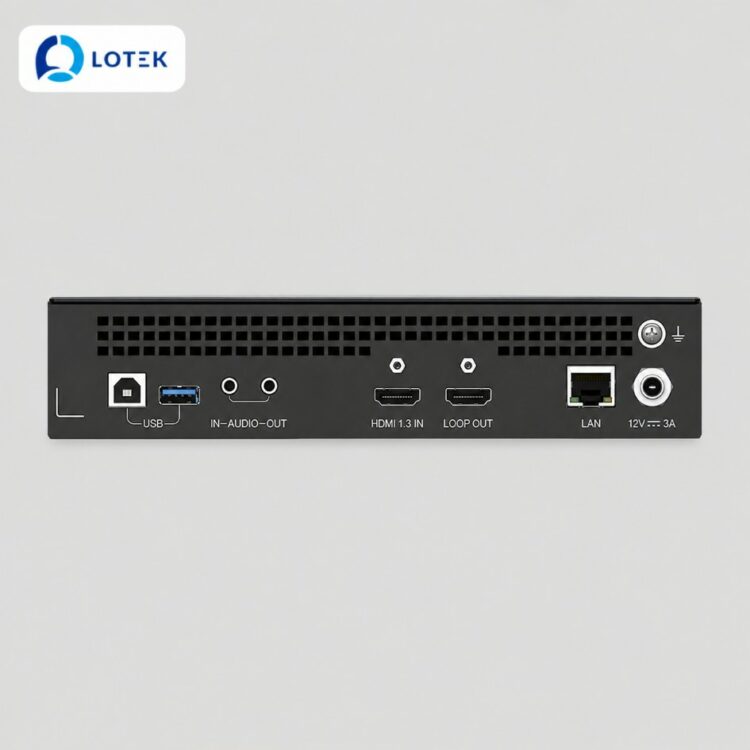

MG200 Encoder (Mã hóa) - Rear Panel
HDMI 1.3 (IN)	1 cổng, tín hiệu vào	Độ phân giải lên đến 1920×1080@60Hz, hỗ trợ 10bit 4:4:4, tương thích HDCP 1.4/1.3, EDID tùy chỉnh.
LOOP OUT	1 cổng	Loop-through tín hiệu HDMI vào, cho phép kết nối chuỗi nhiều encoder.
AUDIO (IN/OUT)	1×IN, 1×OUT	Jack 3.5mm analog, tần số lấy mẫu 22/24/44/48 (mặc định)/96kHz, mã hóa AAC, 2 kênh 24bit.
LAN	1 cổng Gigabit	Truyền tải streaming media và lệnh điều khiển, hỗ trợ giao thức RTSP, RTCP, RTP, ONVIF. Khuyên dùng dây CAT5E trở lên.
USB (Control)	1×USB 2.0 Type-B	Kết nối máy tính nguồn để truyền dữ liệu bàn phím, chuột và USB drive.
POWER	DC 12V 3A	Kết nối nguồn ngoài.

MG201 Decoder (Giải mã) - Rear Panel
HDMI 1.3 (OUT)	1 cổng	Đầu ra hiển thị, hỗ trợ độ phân giải lên đến 2048×1080@60Hz, tương thích các chuẩn hiển thị thông dụng.
AUDIO OUT	1 cổng	Jack 3.5mm, xuất âm thanh đi kèm layer, hỗ trợ điều chỉnh âm lượng.
LAN	1 cổng Gigabit	Nhận streaming media và lệnh điều khiển, hỗ trợ giao thức RTSP, RTCP, RTP, ONVIF. Khuyên dùng dây CAT5E trở lên.
USB 2.0 (KVM)	2 cổng	Kết nối chuột và bàn phím để điều khiển KVM.
POWER	DC 12V 3A	Kết nối nguồn ngoài.

MGT600 All-in-One Decoder

MGT600 - Rear Panel
LED OUTPUT	6 cổng Gigabit	Tải trực tiếp LED, tối đa 3.9 triệu điểm ảnh, chiều rộng 10.240px, chiều cao 8.192px. Hỗ trợ dự phòng giữa các cổng.
LAN (INPUT)	1 cổng Gigabit	Nhận streaming media, lệnh điều khiển và cấu hình màn hình qua NovaLCT.
AUDIO (IN/OUT)	1×IN, 1×OUT	Jack 3.5mm analog, tần số lấy mẫu 22/24/44/48 (mặc định)/96kHz, mã hóa AAC, 2 kênh 24bit. OUT hỗ trợ điều chỉnh âm lượng.
USB 2.0	2 cổng	Dự trữ cho các tính năng mở rộng.

Bảng độ phân giải đầu vào/đầu ra

Dưới đây là các chuẩn độ phân giải được hỗ trợ trên MG200 Encoder và MG201 Decoder.

Độ phân giải	Tần số (Hz)	HDMI (IN/OUT)
3840×1080	30	✓ (Forced)
2048×1152	30/60	✓
2048×1080	30/48/50/59.94/60	✓
1920×1200	50/59.94/60	✓
1920×1080	30/48/50/59.94/60	✓
1792×1280	60	✓
1680×1050	60	✓
1600×1200	48/50/59.94/60	✓
1600×900	48/50/59.94/60	✓
1440×900	60/75/85	✓
1400×1050	48/50/59.94/60/75	✓
1360×768	60	✓
1280×1024	48/50/59.94/60/75/85	✓
1280×960	50/59.94/60/85	✗

✓ Hỗ trợ chuẩn độ phân giải và tần số. ✗ Không hỗ trợ chuẩn độ phân giải và tần số.

Phù hợp với những công trình nào

• Phòng điều khiển & Trung tâm giám sát: Quản lý tập trung nhiều nguồn tín hiệu từ các vị trí địa lý khác nhau, hiển thị lên tường LED lớn với độ trễ thấp và đồng bộ chính xác.
• Trung tâm hội nghị truyền hình: Truyền tải tín hiệu audio/video qua IP, hỗ trợ KVM để điều khiển đa máy tính từ xa, phục vụ hội thảo và sự kiện trực tuyến.
• Sân khấu sự kiện & Cho thuê: Ghép nối nhiều màn hình LED phụ trợ, tạo hiệu ứng hình ảnh đồng bộ, không xé hình, đáp ứng yêu cầu khắt khe về chất lượng hình ảnh.
• Trung tâm dữ liệu & Điều phối (Dispatch Center): Mô hình man-device separation giữ phòng máy gọn gàng, tăng cường bảo mật và khả năng mở rộng theo nhu cầu.
• Hệ thống hiển thị phức hợp (Digital Signage): Quản lý và phát sóng nội dung số đến nhiều màn hình hiển thị ở các vị trí khác nhau trong cùng một tòa nhà hoặc nhiều khu vực.
