Bộ xử lý video ghép H2 Novastar

Thông số kỹ thuật

Thông số kỹ thuật H2 Video Wall Splicer
Model	H2
Rack Unit	2U
Số khe cắm card đầu vào tối đa	4
Số kênh đầu vào tối đa	16
Số khe cắm card đầu ra tối đa	2
Số kênh đầu ra tối đa	8
Dung lượng tải tối đa	H_20xRJ45: 13.000.000 điểm ảnh H_16xRJ45+2xfiber: 10.400.000 điểm ảnh H_4xfiber: 20.800.000 điểm ảnh H_4xfiber (nâng cấp): 26.000.000 điểm ảnh
Số Layer tối đa	32
Nguồn điện	AC 100-240V~, 50/60Hz, 4.0A
Công suất tiêu thụ	210 W
Nhiệt độ hoạt động	0°C đến +45°C
Độ ẩm hoạt động	0% RH – 80% RH, không ngưng tụ
Kích thước (R×S×C)	482,6 × 529,8 × 88,1 mm
Trọng lượng tịnh (chassis)	11 kg
Độ ồn (25°C)	45 dB(A)
Chứng nhận	CCC, CE, FCC, IC, RCM, UKCA, KC, CMIM, CB, UL, PSE

Tổng quan sản phẩm

H2 là bộ ghép tường video (Video Wall Splicer) thế hệ mới nhất của Novastar, được thiết kế đặc biệt cho các màn hình LED fine-pitch với chất lượng hình ảnh vượt trội. Thiết bị có thể hoạt động như một bộ xử lý ghép kênh tích hợp đồng thời chức năng xử lý video và điều khiển LED, hoặc như một bộ ghép kênh thuần túy. Toàn bộ thiết bị áp dụng thiết kế modular, dạng plugin, cho phép cấu hình linh hoạt và hot-swap card đầu vào/đầu ra.

Dựa trên kiến trúc phần cứng FPGA mạnh mẽ, H2 sở hữu kiến trúc phần cứng thuần túy ổn định và hiệu quả cao, cung cấp đa dạng các module kết nối để cấu hình linh hoạt theo nhu cầu, dễ dàng bảo trì và tỷ lệ hỏng hóc thấp. H2 hỗ trợ các chuẩn đầu vào phổ biến trong ngành bao gồm HDMI, DVI, DP, VGA, CVBS, SDI và IP, đồng thời hỗ trợ xử lý video 10-bit và đầu vào/đầu ra 4K độ nét cao.

H2 cũng cung cấp ba loại card phát 4K LED, cho phép dự phòng giữa các cổng OPT và Ethernet cũng như truyền tải siêu xa. Ngoài ra, H2 hỗ trợ quản lý đa màn hình và đa layer, quản lý EDID đầu vào/đầu ra và giám sát, đổi tên nguồn đầu vào, cài đặt BKG và OSD, mang đến trải nghiệm xây dựng hình ảnh phong phú. Với kiến trúc B/S, H2 hỗ trợ điều khiển đa nền tảng, đa hệ thống mà không cần cài đặt ứng dụng, cho phép cộng tác trực tuyến đa người dùng trên Windows, Mac, iOS, Android và Linux.

Tính năng nổi bật

• Thiết kế modular, hot-swap linh hoạt: Cho phép lắp đặt, thay thế card đầu vào/đầu ra mà không cần tắt nguồn, tối ưu hóa cấu hình theo từng dự án cụ thể.
• Dung lượng tải điểm ảnh khổng lồ: Hỗ trợ card phát H_4xfiber (nâng cấp) lên đến 26.000.000 điểm ảnh, chiều rộng/chiều cao tối đa 16.384 điểm ảnh.
• Đa dạng tùy chọn card đầu vào: Hỗ trợ HDMI 2.1, DP 1.4, ST 2110, 12G-SDI, NDI, Fiber, HDBaseT, CVBS/VGA và nhiều chuẩn khác, đáp ứng mọi nguồn tín hiệu.
• Đồng bộ khung hình tuyệt đối: Công nghệ đồng bộ khung hình đảm bảo tất cả các cổng đầu ra xuất hình đồng thời, hình ảnh mượt mà, không giật, không xé hình.
• Quản lý đa màn hình tập trung: Hỗ trợ quản lý nhiều màn hình với các thao tác như nhóm preset, đóng băng (freeze), FTB, khóa màn hình và điều chỉnh độ sáng.
• Hiển thị đa Layer linh hoạt: Một card hỗ trợ lên đến 16x layer 2K, 8x layer DL, 4x layer 4K hoặc 2x layer 8K. Tất cả các layer đều hỗ trợ xuất qua nhiều cổng mà không giảm số lượng layer.
• OSD đa dạng: Hỗ trợ OSD chữ tĩnh, chữ động, thời tiết, đồng hồ, tùy chỉnh nội dung, hướng cuộn, tốc độ, font chữ và độ trong suốt.
• Điều khiển qua Web & Ứng dụng di động: Giao diện web trực quan, hỗ trợ đa người dùng cộng tác, điều khiển qua Ark Visualized Management và ứng dụng trên iPad.
• Giám sát trạng thái hệ thống: Tự động giám sát nhiệt độ, tốc độ quạt, điện áp và gửi cảnh báo khi có sự cố, đảm bảo vận hành ổn định.
• Dự phòng toàn diện: Hỗ trợ dự phòng giữa thiết bị, dự phòng nguồn đầu vào, dự phòng card phát LED 4K, đảm bảo an toàn tín hiệu tối đa.
• Độ trễ cực thấp: Giảm độ trễ từ tín hiệu đầu vào đến card thu xuống chỉ còn 1 khung hình, lý tưởng cho các ứng dụng yêu cầu thời gian phản hồi nhanh.
• Hỗ trợ HDR và 10-bit: Xử lý video HDR10 và HLG, tái tạo màu sắc chính xác, hình ảnh sống động và chi tiết.

Chi tiết cổng kết nối

Mặt trước

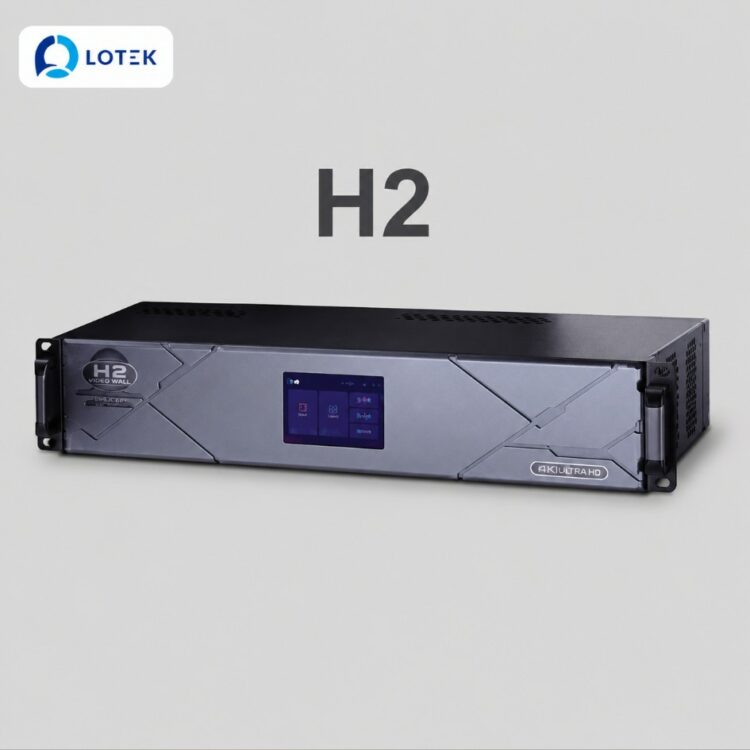

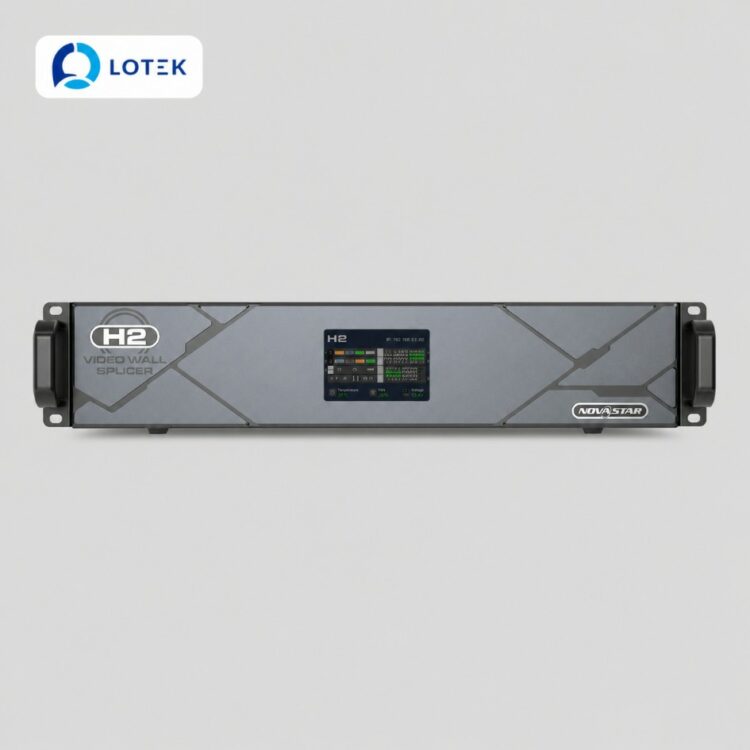

Mặt trước H2
Màn hình LCD	Hiển thị trạng thái thiết bị và thông tin giám sát.

Mặt sau

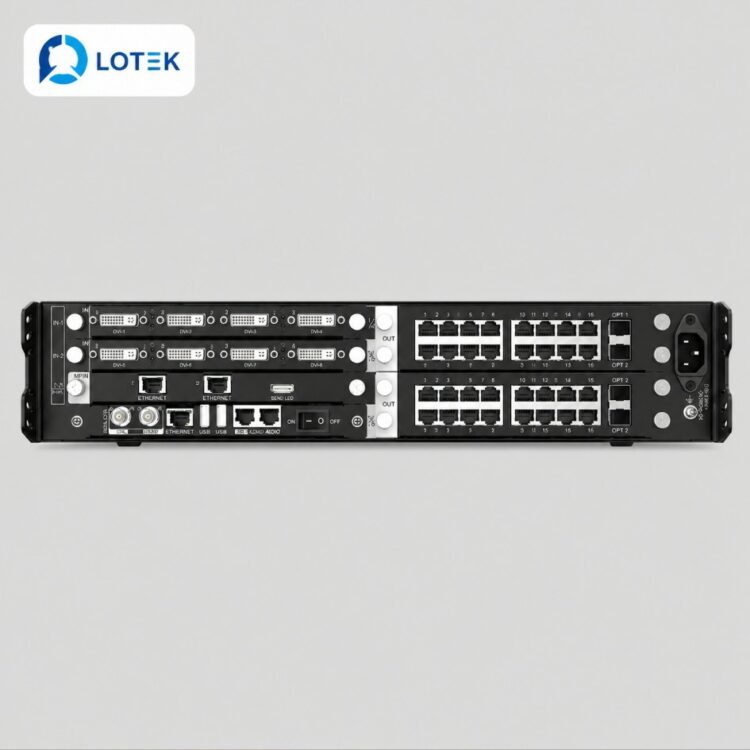

Mặt sau H2
Khe cắm card đầu vào (I-x)	4 khe cắm dành riêng cho card đầu vào, hỗ trợ hot-swap.
Khe cắm card đầu ra (O-x)	2 khe cắm dành riêng cho card đầu ra, hỗ trợ hot-swap.
Khe cắm MVR	Có thể lắp card đầu vào hoặc card preview.

Card điều khiển (H_Control Card)

H_Control Card
GENLOCK (IN/LOOP)	Hỗ trợ tín hiệu bi-level và tri-level. IN nhận tín hiệu đồng bộ, LOOP truyền tiếp tới thiết bị kế tiếp.
ETHERNET (Điều khiển)	1 cổng Gigabit, kết nối PC điều khiển, router, switch. Hỗ trợ Web control và cấu hình màn hình qua NovaLCT.
USB1 & USB2	2 cổng USB 2.0, dùng để cập nhật firmware, xuất/nhập cấu hình thiết bị. Lưu ý: không cấp nguồn cho thiết bị ngoài.
COM (RS232)	Cổng RS232 (RJ45), kết nối hệ thống điều khiển trung tâm. IN: nhận lệnh điều khiển, OUT: xuất lệnh tùy chỉnh.
Power Switch	Công tắc nguồn ON/OFF.

Các loại card đầu vào & đầu ra

H2 hỗ trợ đa dạng các loại card đầu vào và đầu ra, cho phép cấu hình linh hoạt theo nhu cầu của từng dự án.

Card đầu vào (Input Cards)

Tên card	Cổng kết nối	Độ phân giải tối đa	Đặc điểm nổi bật
H_1xHDMI2.1+1xDP1.4	1×HDMI 2.1 + 1×DP 1.4	8192×4320@30Hz	HDCP 2.3, hỗ trợ 144Hz, cấu hình SL/DL/4K/8K
H_1xST2110	2×25G OPT	4096×2160@60Hz	SMPTE ST 2110, dự phòng ST 2022-7
H_4xfiber Input	4×10G OPT	4096×2160@30Hz	SFP+ LR/SR, hỗ trợ ghép ảnh đầu vào
H_1xNDI	1×RJ45 Gigabit	4K×2K@60Hz	Full NDI, giải mã 4x2K hoặc 1x4K
H_2xRJ45 IP Input	2×RJ45 Gigabit	4K×2K	Hỗ trợ tối đa 512 IP Camera, RTSP/ONVIF/GB28181
H_1x12G SDI Input	1×12G-SDI + LOOP	4096×2160@60Hz	Tương thích 12G/6G/3G/HD/SD-SDI

Card đầu ra (Output Cards)

Tên card	Cổng kết nối	Dung lượng tải	Đặc điểm nổi bật
H_20xRJ45 Sending Card	20×RJ45 Gigabit	13.000.000 điểm ảnh	Chiếm 2 slot, dự phòng giữa các cổng
H_16xRJ45+2xFiber	16×RJ45 + 2×OPT	10.400.000 điểm ảnh	OPT copy output trên cổng RJ45
H_4xFiber Sending Card	4×10G OPT	20.800.000 điểm ảnh	Chế độ Independent/Copy/Backup
H_4xFiber Sending Card (Enhanced)	8×10G OPT	26.000.000 điểm ảnh	4 cổng chính + 4 cổng dự phòng, Free topology
H_4xDVI Output	4×DVI (SL/DL)	2048×1152@60Hz (SL) 4096×2160@30Hz (DL)	Hỗ trợ xoay 90°, mirror ảnh
H_1x12G SDI Output	1×12G-SDI + COPY	4096×2160@60Hz	Xuất 10-bit YCbCr 4:2:2, tương thích 12G/6G/3G/HD

Phù hợp với những công trình nào

• Phòng điều khiển & Trung tâm giám sát: Quản lý và ghép nối nhiều nguồn tín hiệu từ các hệ thống khác nhau lên tường LED lớn với độ trễ thấp và đồng bộ tuyệt đối.
• Sân khấu sự kiện & Cho thuê (Rental): Cấu hình linh hoạt với các card hot-swap, đáp ứng nhanh chóng các yêu cầu thay đổi trong sự kiện trực tiếp, hỗ trợ độ phân giải cao và HDR.
• Truyền hình & Phát thanh: Hỗ trợ tín hiệu SDI, ST 2110 và NDI, tích hợp dễ dàng vào quy trình sản xuất chuyên nghiệp.
• Trung tâm hội nghị & Triển lãm: Ghép nối nhiều màn hình LED fine-pitch, hiển thị nội dung đa dạng với chất lượng hình ảnh sắc nét.
• Các dự án LED quy mô lớn: Với dung lượng tải lên đến 26 triệu điểm ảnh, H2 đáp ứng các công trình LED siêu lớn tại các sảnh sự kiện, trung tâm thương mại và không gian công cộng.
