Bộ xử lý hình ảnh NovaPro UHD Jr

Thông số kỹ thuật

Thông số kỹ thuật NovaPro UHD Jr
Dòng sản phẩm	Bộ xử lý hình ảnh All-in-One (tích hợp xử lý hình ảnh, card gửi tín hiệu và cấu hình màn hình LED trong một thiết bị)
Tải hiển thị tối đa	10.400.000 điểm ảnh
Kích thước màn hình tối đa	Chiều rộng tối đa 16.384 điểm ảnh, chiều cao tối đa 8.192 điểm ảnh
Cổng đầu vào	4×DVI, 1×HDMI 2.0, 2×12G-SDI, 1×DP 1.2
Cổng đầu ra	16×Ethernet Gigabit (Neutrik), 4×cổng quang 10G, 1×HDMI 2.0 Loop, 2×12G-SDI Loop, 1×Monitor HDMI
Dung lượng mỗi cổng Ethernet	650.000 điểm ảnh (tín hiệu 8bit), 320.000 điểm ảnh (tín hiệu 10bit/12bit)
Cổng quang (OPT)	4 cổng, hỗ trợ chế độ copy và dự phòng nóng khi dùng đủ 4 cổng để xuất tín hiệu
Số lớp hiển thị	3 Layer hình ảnh + 1 lớp nền BKG
Công nghệ HDR	HDR10-Optima, nâng cao chất lượng hình ảnh hiển thị
Độ trễ tín hiệu	Low Latency – giảm 2 khung hình từ card gửi đến card thu khi dùng cùng card thu dòng Armor (A8/A8s/A10s/A10s Plus)
Tần số khung hình	Hỗ trợ tần số thập phân 23.98, 29.97 và 59.94
Ghép mosaic đầu vào	Tối đa 4 nguồn DVI ghép thành 1 nguồn hình duy nhất (DVI Mosaic)
Ghép mosaic thiết bị	Tối đa 4 bộ NovaPro UHD Jr kết hợp với bộ chia video để tải màn hình siêu lớn
Cổng điều khiển	1×Ethernet, 1×USB Type-B, 1×USB Type-A, 1×Genlock In-Loop, 1×RS232
Phần mềm điều khiển	V-Can – phần mềm điều khiển thông minh của Novastar
Số preset lưu trữ	Tối đa 10 preset, lưu thành mẫu để sử dụng trực tiếp
Quản lý EDID	Hỗ trợ EDID tùy chỉnh và EDID tiêu chuẩn

Tổng quan sản phẩm

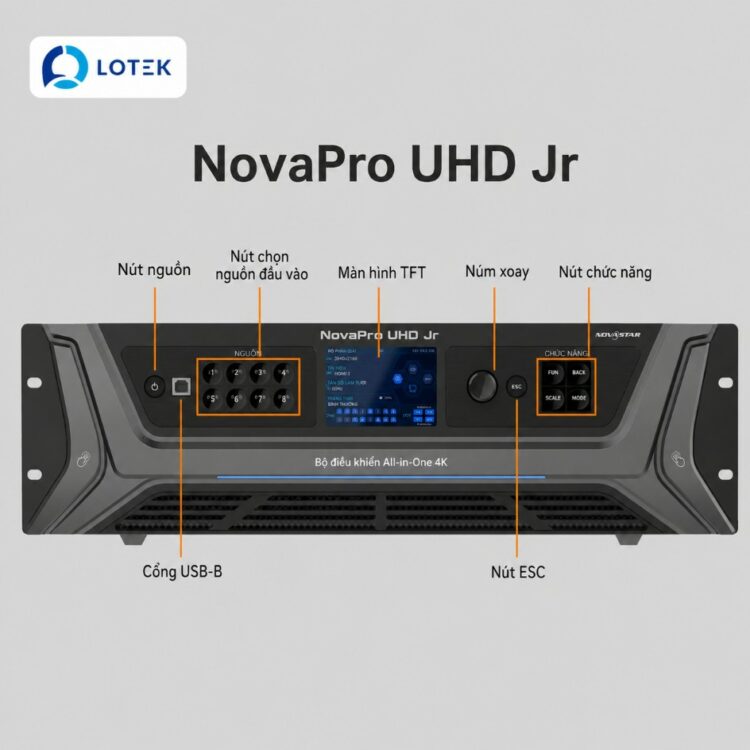

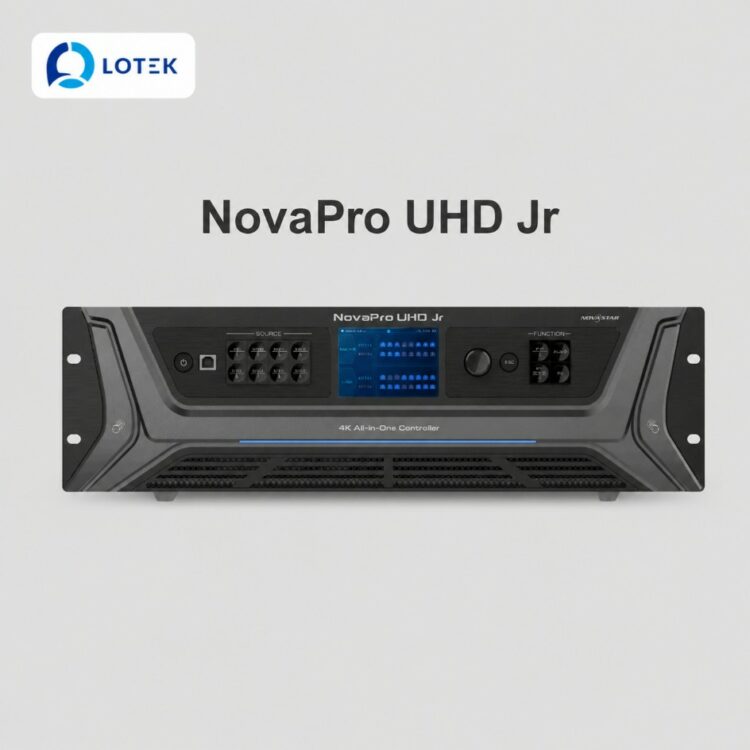

NovaPro UHD Jr là bộ xử lý hình ảnh thế hệ mới của Novastar theo kiến trúc All-in-One, tích hợp đồng thời ba chức năng: xử lý hình ảnh, gửi tín hiệu và cấu hình màn hình LED trong cùng một thiết bị. Sản phẩm hỗ trợ đa dạng cổng tín hiệu đầu vào, xử lý và gửi tín hiệu ở độ phân giải 4K×2K@60Hz.

Kết hợp cùng phần mềm điều khiển thông minh V-Can, NovaPro UHD Jr cho phép tạo hiệu ứng ghép hình (mosaic) phong phú và thao tác vận hành nhanh, dễ dàng hơn. Tín hiệu sau xử lý được gửi tới màn hình LED qua các cổng Ethernet chuẩn Neutrik và cổng quang tốc độ cao.

Nhờ năng lực xử lý hình ảnh mạnh mẽ cùng chức năng gửi tín hiệu tích hợp sẵn, NovaPro UHD Jr phù hợp với các hệ thống điều khiển sân khấu, phòng hội nghị, sự kiện triển lãm, ứng dụng cho thuê cao cấp và cả những màn hình LED độ phân giải cao (fine-pitch).

Tính năng nổi bật

• Đa dạng cổng vào/ra: 1×DP 1.2, 4×DVI, 1×HDMI 2.0 có cổng loop, 2×12G-SDI có cổng loop, đáp ứng hầu hết nguồn phát trên thị trường.
• Cổng đầu ra lớn, tải được nhiều hơn: 16 cổng Ethernet Neutrik cùng 4 cổng quang, tải tối đa lên đến 10.400.000 điểm ảnh, chiều rộng tối đa 16K và chiều cao tối đa 8K.
• Ghép mosaic đầu vào DVI: một nguồn hình có thể được ghép từ tối đa 4 cổng DVI đầu vào.
• Đầu ra hỗ trợ HDR: công nghệ HDR10-Optima giúp hình ảnh hiển thị rõ nét và sống động hơn.
• Hỗ trợ tần số khung hình thập phân: 23.98, 29.97 và 59.94, phù hợp với các nguồn phát chuyên dụng trong truyền hình, sự kiện.
• Độ trễ thấp: khi dùng cùng card thu dòng Armor (A8/A8s/A10s/A10s Plus), độ trễ từ card gửi đến card thu giảm 2 khung hình, phù hợp ứng dụng yêu cầu đồng bộ cao.
• Tùy chỉnh nền BKG: hỗ trợ nền màu đơn sắc hoặc nền hình ảnh tùy chỉnh.
• Co giãn hình ảnh linh hoạt: 3 chế độ scaling gồm toàn màn hình, pixel to pixel và tùy chỉnh theo nhu cầu.
• Chức năng chụp ảnh (Capture): chụp lại hình ảnh nguồn phát để sử dụng làm ảnh nền BKG.
• Ghép mosaic thiết bị: kết hợp tối đa 4 bộ NovaPro UHD Jr cùng bộ chia video để tải màn hình LED siêu lớn.
• Điều khiển qua phần mềm V-Can, lưu tối đa 10 preset để tái sử dụng nhanh cho các sự kiện lặp lại.
• Quản lý EDID linh hoạt: hỗ trợ EDID tiêu chuẩn và EDID tùy chỉnh theo yêu cầu nguồn phát.

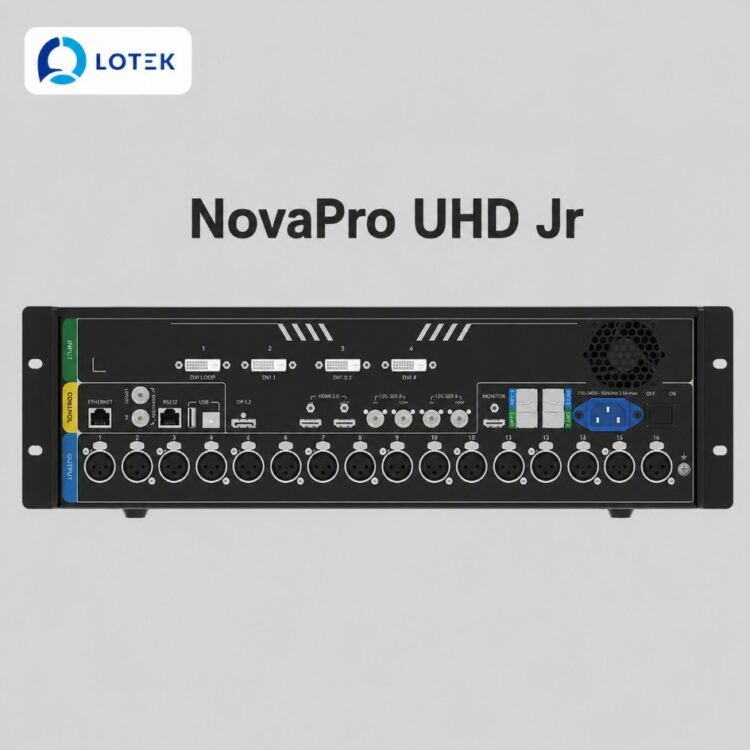

Chi tiết cổng kết nối

Cổng đầu vào
DVI	4 cổng DVI single-link, mỗi cổng hỗ trợ độ phân giải tối đa 2048×1152@60Hz, tương thích ngược. 4 nguồn DVI có thể ghép thành 1 nguồn (DVI Mosaic), chiều rộng và chiều cao tối đa 3840 điểm ảnh. Ở chế độ dual-link, DVI 1 và DVI 3 hoạt động dual-link (DVI 2, DVI 4 không dùng được), độ phân giải tối đa 3840×1080@60Hz. Chuẩn HDCP 1.4.
12G-SDI	2 cổng, hỗ trợ các chuẩn ST-2082-1 (12G), ST-2081-1 (6G), ST-424 (3G) và ST-292 (HD), độ phân giải tối đa 4096×2160@60Hz, tương thích ngược, hỗ trợ tín hiệu xen kẽ (interlaced). Độ phân giải tối đa hỗ trợ: rộng 8192, cao 8192 điểm ảnh.
DP 1.2	1 cổng, độ phân giải tối đa 3840×2160@60Hz, tương thích ngược, chuẩn HDCP 1.3. Độ phân giải tối đa hỗ trợ: rộng 8192, cao 8192 điểm ảnh.
HDMI 2.0	1 cổng, độ phân giải tối đa 3840×2160@60Hz, tương thích ngược, chuẩn HDCP 2.2. Độ phân giải tối đa hỗ trợ: rộng 8192, cao 8192 điểm ảnh.
Cổng đầu ra
Ethernet port	16 cổng Ethernet Gigabit chuẩn Neutrik, tải tối đa 10.400.000 điểm ảnh, chiều rộng tối đa 16.384 điểm ảnh, chiều cao tối đa 8.192 điểm ảnh. Mỗi cổng tải tối đa 650.000 điểm ảnh (nguồn 8bit) hoặc 320.000 điểm ảnh (nguồn 10bit/12bit).
OPT 1–4	4 cổng quang 10G. Chế độ copy và dự phòng nóng khả dụng khi dùng đủ 4 cổng: OPT 1 truyền dữ liệu cổng Ethernet 1–8, OPT 2 truyền dữ liệu cổng 9–16, OPT 3 là dự phòng nóng cho OPT 1, OPT 4 là dự phòng nóng cho OPT 2.
HDMI 2.0 LOOP	Cổng loop tín hiệu HDMI 2.0, chỉ hỗ trợ ghép nối 1 cấp thiết bị, chuẩn HDCP 2.2, hỗ trợ quản lý EDID.
12G-SDI LOOP	2 cổng loop tín hiệu SDI.
MONITOR	1 cổng HDMI riêng dùng để giám sát đầu ra, độ phân giải tối đa 1920×1080@60Hz.
Cổng điều khiển
ETHERNET	Kết nối với máy tính để điều khiển, hoặc kết nối Web để điều khiển thiết bị từ xa.
USB (Type-B)	Kết nối với máy tính để điều khiển thiết bị. Đồng thời là cổng đầu vào khi ghép nối nhiều bộ NovaPro UHD Jr để ghép mosaic hình ảnh.
USB (Type-A)	Cổng đầu ra dùng để kết nối một bộ NovaPro UHD Jr khác khi ghép mosaic hình ảnh.
GENLOCK IN-LOOP	Kết nối tín hiệu đồng bộ (genlock) để đồng bộ hoạt động giữa nhiều bộ NovaPro UHD Jr.
RS232	Kết nối với thiết bị điều khiển trung tâm.

Khả năng xử lý tín hiệu hình ảnh

Cổng vào	Độ phân giải tối đa (theo cổng)	Độ phân giải tối đa hỗ trợ (chiều rộng × chiều cao)	Chuẩn bảo vệ nội dung
DVI (single-link)	2048×1152@60Hz	3840×3840 (mosaic 4 cổng)	HDCP 1.4
DVI (dual-link)	3840×1080@60Hz	Chỉ DVI 1 và DVI 3 hoạt động	HDCP 1.4
12G-SDI	4096×2160@60Hz	8192×8192	Không yêu cầu HDCP
DP 1.2	3840×2160@60Hz	8192×8192	HDCP 1.3
HDMI 2.0	3840×2160@60Hz	8192×8192	HDCP 2.2

Phù hợp với những công trình nào

• Hệ thống điều khiển sân khấu, sự kiện trực tiếp cần xử lý nhiều nguồn hình cùng lúc.
• Phòng hội nghị, trung tâm điều hành cần hiển thị đa lớp hình ảnh (multi-layer) trên màn hình LED lớn.
• Sự kiện triển lãm, ứng dụng cho thuê cao cấp yêu cầu ghép mosaic linh hoạt và chuyển cảnh mượt.
• Màn hình LED độ phân giải cao (fine-pitch) trong không gian trải nghiệm cao cấp, cần chất lượng hình ảnh và độ trễ thấp.
