Bộ xử lý video ghép H5 Novastar

Thông số kỹ thuật

Thông số kỹ thuật H5 Video Wall Splicer
Model	H5
Rack Unit	5U
Số khe cắm card đầu vào tối đa	10
Số kênh đầu vào tối đa	40
Số khe cắm card đầu ra tối đa	3
Số kênh đầu ra tối đa	12
Dung lượng tải tối đa	H_20xRJ45: 39.000.000 điểm ảnh H_16xRJ45+2xfiber: 31.200.000 điểm ảnh H_4xfiber: 62.400.000 điểm ảnh H_4xfiber (nâng cấp): 78.000.000 điểm ảnh
Số Layer tối đa	48
Nguồn điện	AC 100-240V~, 50/60Hz, 10A~5A (Hỗ trợ nguồn dự phòng tùy chọn)
Công suất tiêu thụ	400 W
Nhiệt độ hoạt động	0°C đến +45°C
Độ ẩm hoạt động	0% RH – 80% RH, không ngưng tụ
Kích thước (R×S×C)	482,6 × 532,8 × 228,2 mm
Trọng lượng tịnh (chassis)	17 kg
Độ ồn (25°C)	45 dB(A)
Chứng nhận	CCC, CE, FCC, IC, KC, RCM, UKCA, UL, CB, CMIM, PSE

Tổng quan sản phẩm

H5 là bộ ghép tường video (Video Wall Splicer) thế hệ mới của Novastar, được thiết kế dành riêng cho các màn hình LED fine-pitch với chất lượng hình ảnh vượt trội. Với thiết kế modular 5U, H5 nằm ở vị trí cân bằng giữa khả năng mở rộng của H9 và tính nhỏ gọn của H2, phù hợp cho các công trình LED quy mô vừa và lớn, yêu cầu số lượng tín hiệu đầu vào đa dạng và dung lượng tải điểm ảnh cao.

Dựa trên kiến trúc phần cứng FPGA mạnh mẽ, H5 sở hữu kiến trúc phần cứng thuần túy ổn định và hiệu quả cao, cung cấp đa dạng các module kết nối để cấu hình linh hoạt theo nhu cầu, dễ dàng bảo trì và tỷ lệ hỏng hóc thấp. H5 hỗ trợ các chuẩn đầu vào phổ biến trong ngành bao gồm HDMI, DVI, DP, VGA, CVBS, SDI và IP, đồng thời hỗ trợ xử lý video 10-bit và đầu vào/đầu ra 4K/8K độ nét cao.

Với thiết kế cho phép lắp đặt tối đa 10 card đầu vào và 3 card đầu ra (bao gồm card phát LED 4K), H5 là giải pháp tối ưu cho các hệ thống hiển thị yêu cầu sự linh hoạt trong cấu hình và khả năng mở rộng. Bên cạnh đó, H5 còn hỗ trợ nguồn điện dự phòng (tùy chọn) và màn hình cảm ứng mặt trước, mang lại sự tiện lợi và độ tin cậy cao cho các ứng dụng chuyên nghiệp.

Tính năng nổi bật

• Thiết kế modular 5U, cân bằng giữa hiệu năng và mở rộng: Hỗ trợ tối đa 10 khe cắm card đầu vào và 3 khe cắm card đầu ra, phù hợp cho các dự án yêu cầu số lượng tín hiệu đầu vào vừa phải nhưng dung lượng tải lớn.
• Dung lượng tải điểm ảnh ấn tượng: Card phát H_4xfiber (nâng cấp) tải lên đến 78 triệu điểm ảnh, đáp ứng các màn hình LED có kích thước lớn với độ phân giải cao.
• Đa dạng tùy chọn card đầu vào/đầu ra: Hỗ trợ đầy đủ các chuẩn tín hiệu hiện đại: HDMI 2.1, DP 1.4, ST 2110 (25G), 12G-SDI, NDI, Fiber, HDBaseT, CVBS/VGA và nhiều chuẩn khác.
• Công nghệ đồng bộ khung hình tuyệt đối: Đảm bảo tất cả các cổng đầu ra xuất hình đồng thời, hình ảnh mượt mà, không giật, không xé hình, ngay cả với nội dung chuyển động tốc độ cao.
• Hiển thị đa Layer linh hoạt: Mỗi card hỗ trợ lên đến 16x layer 2K, 8x layer DL, 4x layer 4K hoặc 2x layer 8K. Tất cả các layer đều hỗ trợ xuất qua nhiều cổng mà không giảm số lượng.
• Màn hình cảm ứng mặt trước: Cho phép thao tác và giám sát trực tiếp trên thiết bị, giúp vận hành nhanh chóng và thuận tiện ngay tại chỗ.
• Nguồn điện dự phòng: Hỗ trợ nguồn dự phòng 800W tùy chọn (H_800W Power), đảm bảo hệ thống hoạt động liên tục ngay cả khi một nguồn gặp sự cố.
• Điều khiển qua Web & Ứng dụng di động: Giao diện web trực quan, hỗ trợ đa người dùng cộng tác, điều khiển qua Ark Visualized Management và ứng dụng trên iPad.
• Giám sát trạng thái hệ thống: Tự động giám sát nhiệt độ, tốc độ quạt, điện áp và gửi cảnh báo khi có sự cố, đảm bảo vận hành ổn định và tin cậy.
• Dự phòng toàn diện: Dự phòng giữa thiết bị, dự phòng nguồn đầu vào, dự phòng card phát LED 4K, dự phòng nguồn điện — đảm bảo an toàn tín hiệu tối đa.
• Độ trễ cực thấp: Giảm độ trễ từ tín hiệu đầu vào đến card thu xuống chỉ còn 1 khung hình, lý tưởng cho các ứng dụng sự kiện trực tiếp yêu cầu thời gian phản hồi tức thì.
• Hỗ trợ HDR, 10-bit và 144Hz: Xử lý video HDR10 và HLG, tái tạo màu sắc chính xác, hình ảnh sống động, hỗ trợ tần số quét lên đến 144Hz.

Chi tiết cổng kết nối

Mặt trước

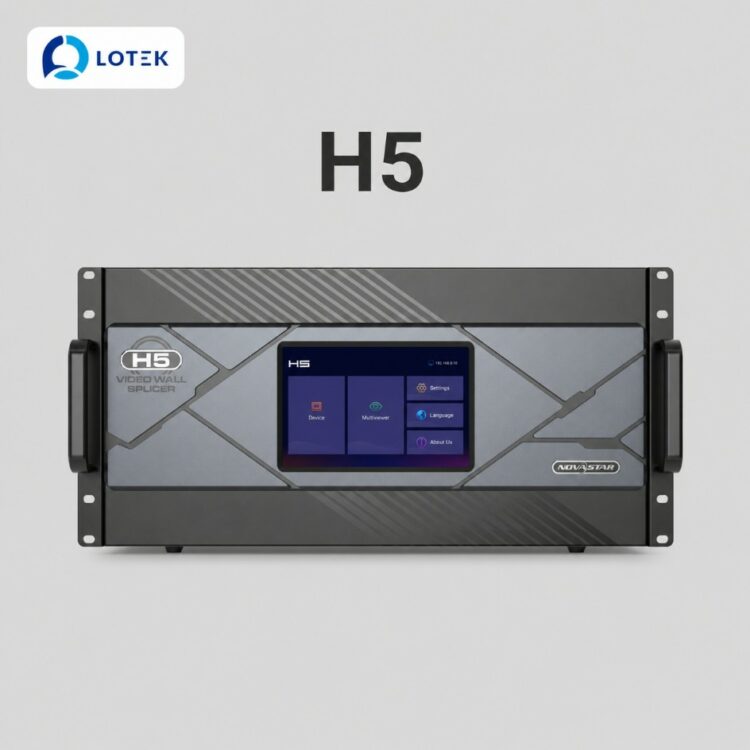

Mặt trước H5
Màn hình LCD cảm ứng	Màn hình cảm ứng hiển thị menu, trạng thái thiết bị và thông tin giám sát. Cho phép thực hiện tất cả các thao tác trực tiếp trên thiết bị.

Mặt sau

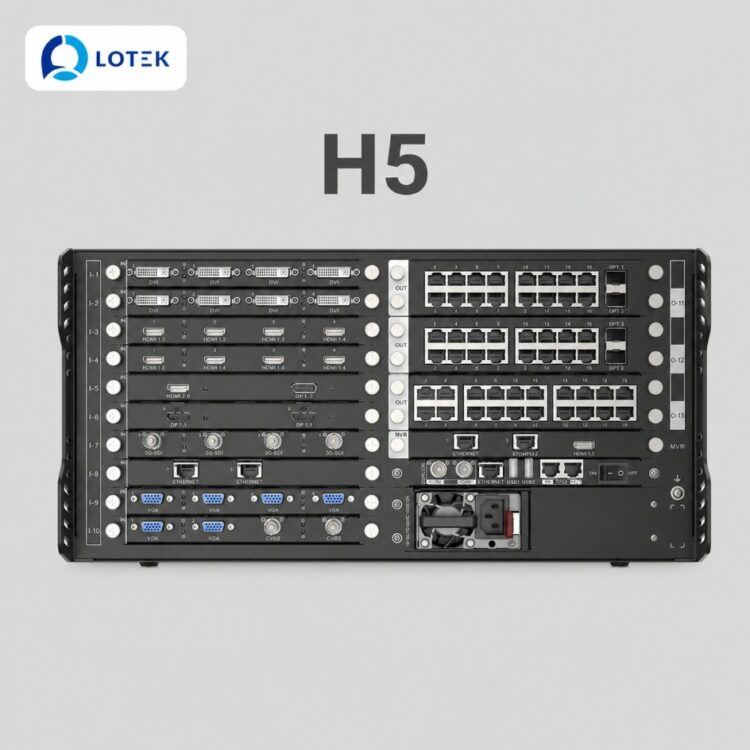

Mặt sau H5
Khe cắm card đầu vào (I-x)	10 khe cắm dành riêng cho card đầu vào, hỗ trợ hot-swap.
Khe cắm card đầu ra (O-x)	3 khe cắm dành riêng cho card đầu ra, hỗ trợ hot-swap. Có thể lắp card phát LED 4K hoặc card đầu ra video.
Khe cắm MVR	1 khe cắm dành riêng cho card preview.

Card điều khiển (H_Control Card)

H_Control Card
GENLOCK (IN/LOOP)	Hỗ trợ tín hiệu bi-level và tri-level. IN nhận tín hiệu đồng bộ, LOOP truyền tiếp tới thiết bị kế tiếp.
ETHERNET (Điều khiển)	1 cổng Gigabit, kết nối PC điều khiển, router, switch. Hỗ trợ Web control và cấu hình màn hình qua NovaLCT.
USB1 & USB2	2 cổng USB 2.0, dùng để cập nhật firmware, xuất/nhập cấu hình thiết bị. Lưu ý: không cấp nguồn cho thiết bị ngoài.
COM (RS232)	Cổng RS232 (RJ45), kết nối hệ thống điều khiển trung tâm. IN: nhận lệnh điều khiển, OUT: xuất lệnh tùy chỉnh.
Power Switch	Công tắc nguồn ON/OFF.

Các loại card đầu vào & đầu ra

H5 hỗ trợ đa dạng các loại card đầu vào và đầu ra, cho phép cấu hình linh hoạt theo nhu cầu của từng dự án. Dưới đây là danh sách các card tương thích với H5.

Card đầu vào (Input Cards)

Tên card	Cổng kết nối	Độ phân giải tối đa	Đặc điểm nổi bật
H_1xHDMI2.1+1xDP1.4	1×HDMI 2.1 + 1×DP 1.4	8192×4320@30Hz	HDCP 2.3, hỗ trợ 144Hz, cấu hình SL/DL/4K/8K
H_1xST2110	2×25G OPT	4096×2160@60Hz	SMPTE ST 2110, dự phòng ST 2022-7
H_4xfiber Input	4×10G OPT	4096×2160@30Hz	SFP+ LR/SR, hỗ trợ ghép ảnh đầu vào
H_2xDP1.2	2×DP 1.2	4096×2160@60Hz	HDCP 2.2, hỗ trợ 144Hz, SL/DL/4K
H_1xNDI	1×RJ45 Gigabit	4K×2K@60Hz	Full NDI, giải mã 4x2K hoặc 1x4K
H_2xRJ45 IP Input	2×RJ45 Gigabit	4K×2K	Hỗ trợ tối đa 512 IP Camera, RTSP/ONVIF/GB28181
H_1x12G SDI Input	1×12G-SDI + LOOP	4096×2160@60Hz	Tương thích 12G/6G/3G/HD/SD-SDI

Card đầu ra (Output Cards)

Tên card	Cổng kết nối	Dung lượng tải	Đặc điểm nổi bật
H_20xRJ45 Sending Card	20×RJ45 Gigabit	13.000.000 điểm ảnh/card	Chiếm 2 slot, dự phòng giữa các cổng
H_16xRJ45+2xFiber	16×RJ45 + 2×OPT	10.400.000 điểm ảnh/card	OPT copy output trên cổng RJ45
H_4xFiber Sending Card	4×10G OPT	20.800.000 điểm ảnh/card	Chế độ Independent/Copy/Backup
H_4xFiber Sending Card (Enhanced)	8×10G OPT	26.000.000 điểm ảnh/card	4 cổng chính + 4 cổng dự phòng, Free topology
H_4xDVI Output	4×DVI (SL/DL)	2048×1152@60Hz (SL) 4096×2160@30Hz (DL)	Hỗ trợ xoay 90°, mirror ảnh
H_1x12G SDI Output	1×12G-SDI + COPY	4096×2160@60Hz	Xuất 10-bit YCbCr 4:2:2, tương thích 12G/6G/3G/HD

Phù hợp với những công trình nào

• Các công trình LED quy mô vừa và lớn: Với dung lượng tải lên đến 78 triệu điểm ảnh, H5 đáp ứng các màn hình LED tại trung tâm hội nghị, sảnh sự kiện, trung tâm thương mại và sân khấu lớn.
• Phòng điều khiển & Trung tâm giám sát: Quản lý tập trung nhiều nguồn tín hiệu (lên đến 40 kênh đầu vào) từ các hệ thống khác nhau, hiển thị lên tường LED với độ trễ thấp và độ tin cậy cao.
• Sự kiện & Cho thuê (Rental): Cấu hình linh hoạt với các card hot-swap, hỗ trợ độ phân giải 4K/8K và tần số 144Hz, đáp ứng nhu cầu đa dạng của các sự kiện trực tiếp.
• Truyền hình & Phát thanh chuyên nghiệp: Hỗ trợ ST 2110, 12G-SDI và NDI, tích hợp liền mạch vào các quy trình sản xuất truyền hình hiện đại.
• Các công trình yêu cầu tính sẵn sàng cao: Hệ thống nguồn dự phòng và các cơ chế dự phòng đa tầng đảm bảo hoạt động liên tục, không gián đoạn.
